Токарные резцы по металлу являются незаменимым инструментом в механической обработке, обеспечивая высокую точность и качество обработки деталей. В данной статье мы рассмотрим основные виды токарных резцов, их классификацию и назначение, а также уделим внимание особенностям долбежного инструмента. Кроме того, мы обсудим правила заточки режущей части, что позволит повысить эффективность работы и продлить срок службы инструмента. Эта информация будет полезна как профессиональным токарям, так и любителям, стремящимся улучшить свои навыки в обработке металла.

Конструкция токарного инструмента

Инструмент, устанавливаемый в станок, состоит из двух основных компонентов: держателя и режущей головки. Держатель может иметь квадратное или прямоугольное сечение. Головка, ключевой элемент, представляет собой систему плоскостей и режущих кромок.

Угол заточки зависит от материала обрабатываемой детали и типа выполняемой операции.

Типы токарных резцов и их предназначение зависят от конструктивных характеристик:

• Прямые. Держатель и головка находятся на одной оси.
• Изогнутые. Держатель имеет изогнутую форму.
• Отогнутые. Головка отклоняется от оси.
• Оттянутые. Головка по ширине меньше держателя.

В соответствии с требованиями ГОСТ инструмент классифицируется на категории. В этом документе указано:

• Инструмент представляет собой цельную конструкцию, изготовленную из легированной стали, хотя иногда используется инструментальная сталь.
• На головку наплавляется твердосплавная пластина, что делает такую разновидность популярной.
• Пластина из твердого сплава может быть съемной, крепление осуществляется с помощью прижимов и винтов, но такая конструкция встречается реже.

Существуют токарные резцы, классификация и назначение которых зависят от направления подачи. Такой токарный инструмент делится на:

• Левосторонний. Подача осуществляется слева направо.
• Правосторонний. Подача идет справа налево.

В зависимости от выполняемых задач резцы могут использоваться для чистовой, черновой, получистовой и тонкой обработки.

Токарные резцы для чайников

Виды токарных резцов. Все о резцах от Укрмашинструмент.

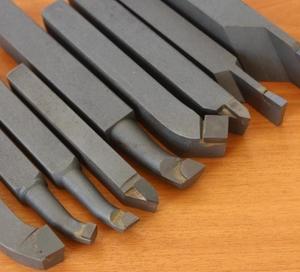

Разновидности резцов по металлу

Изготовление токарных инструментов, независимо от типа операций, производится из твердосплавных сталей с обозначениями: ВК8, Т5К10, Т15К6.

Классификация токарных резцов для обработки металла:

• Проходные прямые. Эти инструменты предназначены для обработки внешней поверхности цилиндрических деталей и удобны для снятия фасок.
• Проходные отогнутые. Используются для обработки торцевых частей заготовок и также подходят для снятия фасок.
• Проходные упорные отогнутые. Широко применяются для снятия значительного слоя металла с внешней стороны за один проход.
• Подрезные отогнутые. Позволяют обрабатывать поверхности, расположенные перпендикулярно оси вращения.
• Отрезные. Эти инструменты предназначены для подрезки деталей, формирования углублений и обработки канавок.
• Для нарезания наружной резьбы. Копьевидная форма режущей части позволяет создавать метрическую резьбу на наружной поверхности. При изменении заточки можно получить различные виды резьбы.
• Для внутренней резьбы. Эти инструменты используются для нарезания резьбы в отверстиях большого диаметра.
• Расточные для глухих отверстий. Имеют изогнутую рабочую форму и предназначены для обработки глухих отверстий, предварительно созданных сверлением.

Заточка резцов для маленьких токарных станков

Интересные факты

Вот несколько интересных фактов о токарных резцах по металлу:

1. Материалы изготовления: Токарные резцы могут быть изготовлены из различных материалов, включая быстрорежущую сталь (HSS), карбид и керамику. Каждый из этих материалов имеет свои преимущества: например, карбидные резцы обладают высокой твердостью и износостойкостью, что позволяет им работать с более жесткими металлами и при высоких скоростях резания.

2. Классификация по форме: Токарные резцы классифицируются не только по материалу, но и по форме. Существуют резцы для продольного и поперечного резания, а также специальные резцы для нарезки резьбы, фасок и других операций. Каждая форма резца оптимизирована для выполнения конкретных задач, что позволяет повысить эффективность обработки.

3. Угол заточки: Угол заточки токарного резца играет ключевую роль в его производительности. Например, резцы с острым углом заточки лучше подходят для обработки мягких материалов, в то время как более тупые углы обеспечивают большую прочность и устойчивость при работе с твердыми металлами. Правильный выбор угла заточки может значительно увеличить срок службы инструмента и качество обработки.

Особенности долбежного изделия

Долбежный резец решает задачи, которые не под силу другим инструментам. С его помощью можно создавать канавки, формировать фасонные отверстия, изготавливать зубья и обрабатывать сложные поверхности.

Он устанавливается на специализированный долбежный станок и бывает трех типов:

• проходные;
• прорезные;
• для шпоночных пазов.

Эти резцы работают своей нижней частью, выполняя возвратно-поступательные движения, поэтому их форма обычно изогнута.

Чаще всего инструмент изготавливается из быстрорежущей стали. Некоторые модели имеют напаянные пластины, что значительно увеличивает срок службы.

Посылка из Китая

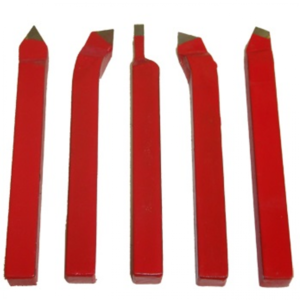

Правила заточки режущей части

Для качественной заточки резцов токарного станка по металлу важно учитывать материал, из которого они изготовлены. Ключевым аспектом является правильный выбор переднего угла заточки: чем он больше, тем меньше требуется усилие для резания. Однако чрезмерное увеличение угла может привести к быстрому износу инструмента.

Для самостоятельной заточки используется абразивный круг, устанавливаемый на станок. Рабочая часть резца должна находиться на одном уровне с осью круга. После завершения заточки необходимо проверить результат с помощью специального шаблона. Этот трафарет с отверстиями соответствует нужным углам заточки и может быть изготовлен самостоятельно из листового материала стали 45. После создания измерительных отверстий шаблон следует закалить.

Для доводки простых резцов применяются медные оселки и специальные присадочные элементы. Для доводки твердосплавных пластин используется паста на основе борного карбида, которую смачивают керосином или автомобильным маслом.

Работы на токарном станке весьма разнообразны, и для каждой задачи существует свой резец. Чтобы инструмент служил долго, необходимо следить за его состоянием и своевременно производить правильную заточку.

почему ТОКАРНЫЕ РЕЗЦЫ с aliexpress? Токарим БРС.

Материалы для изготовления токарных резцов

Токарные резцы по металлу изготавливаются из различных материалов, каждый из которых обладает своими уникальными свойствами и характеристиками, что определяет их применение в зависимости от условий работы и обрабатываемых материалов. Основные материалы, используемые для производства токарных резцов, включают углеродную сталь, быстрорежущую сталь, карбидные материалы и керамику.

Углеродная сталь является одним из самых распространенных материалов для изготовления токарных резцов. Она обладает хорошей прочностью и износостойкостью, однако ее термическая стойкость ограничена. Углеродные резцы чаще всего используются для обработки мягких и средне твердых металлов. Они легко поддаются заточке, что делает их удобными для использования в небольших мастерских и при ремонте.

Быстрорежущая сталь (HSS) значительно превосходит углеродную сталь по своим характеристикам. Она устойчива к высоким температурам и обладает высокой прочностью, что позволяет использовать ее для обработки более твердых материалов, таких как нержавеющая сталь и легированные сплавы. Резцы из быстрорежущей стали могут быть использованы для различных операций, включая токарную обработку, фрезерование и сверление. Они также хорошо сохраняют заточку, что увеличивает срок службы инструмента.

Карбидные резцы изготавливаются из твердых сплавов, содержащих карбид вольфрама, что делает их идеальными для обработки высокопрочных материалов. Эти резцы обладают высокой износостойкостью и термостойкостью, что позволяет им работать при высоких скоростях и нагрузках. Карбидные резцы часто используются в промышленности для массового производства, где требуется высокая производительность и точность. Однако они более хрупкие по сравнению с резцами из быстрорежущей стали и требуют аккуратного обращения.

Керамические резцы представляют собой относительно новый материал для токарных резцов. Они обладают высокой твердостью и устойчивостью к износу, что делает их подходящими для обработки очень твердых материалов. Керамика также устойчива к коррозии и термическим воздействиям. Однако керамические резцы имеют низкую ударную прочность, что ограничивает их применение в условиях, где возможны механические нагрузки.

Выбор материала для токарного резца зависит от множества факторов, включая тип обрабатываемого материала, условия работы и требуемую точность обработки. Правильный выбор материала позволяет значительно повысить эффективность и качество токарной обработки, а также продлить срок службы инструмента.

Технология обработки металлов токарными резцами

Технология обработки металлов токарными резцами представляет собой один из наиболее распространенных и эффективных методов механической обработки, используемый в различных отраслях промышленности. Основная задача токарной обработки заключается в удалении излишков материала с заготовки, что позволяет получить детали заданной формы и размеров. Этот процесс осуществляется с помощью вращающейся заготовки и неподвижного резца, который перемещается по определенной траектории.

Токарные резцы, используемые в этом процессе, могут быть классифицированы по различным критериям, включая материал, форму, назначение и конструктивные особенности. В зависимости от материала, из которого изготовлены резцы, они могут быть выполнены из быстрорежущей стали, карбида вольфрама, керамики или других современных композитных материалов. Каждый из этих материалов имеет свои преимущества и недостатки, что влияет на выбор резца в зависимости от условий обработки.

Форма токарного резца также играет важную роль в процессе обработки. Резцы могут иметь различные профили, такие как плоские, радиусные, концевые и другие. Плоские резцы, например, предназначены для обработки плоских поверхностей, в то время как радиусные резцы используются для создания закругленных кромок. Концевые резцы, в свою очередь, применяются для обработки торцевых поверхностей заготовок.

Назначение токарных резцов варьируется в зависимости от конкретных задач, которые необходимо решить в процессе обработки. Например, резцы для черновой обработки предназначены для быстрого удаления больших объемов материала, тогда как резцы для чистовой обработки обеспечивают высокую точность и качество поверхности. Также существуют специализированные резцы, такие как резцы для нарезки резьбы, которые имеют уникальную геометрию и предназначены для выполнения определенных операций.

Технология токарной обработки включает в себя несколько этапов, начиная от выбора подходящего резца и заканчивая настройкой станка и контролем качества готовой детали. Важно учитывать такие параметры, как скорость резания, подача и глубина резания, которые напрямую влияют на эффективность обработки и срок службы инструмента. Правильный выбор этих параметров позволяет оптимизировать процесс и достичь наилучших результатов.

Современные токарные станки, оснащенные числовым программным управлением (ЧПУ), значительно расширяют возможности токарной обработки, позволяя выполнять сложные операции с высокой точностью и минимальными затратами времени. В таких системах программное обеспечение управляет движением резца, что позволяет автоматизировать процесс и уменьшить влияние человеческого фактора.

Таким образом, технология обработки металлов токарными резцами является сложным и многогранным процессом, требующим глубоких знаний и навыков. Правильный выбор инструмента, его настройка и оптимизация параметров обработки являются ключевыми факторами, определяющими успех выполнения токарных операций.

Выбор токарного резца в зависимости от материала обрабатываемой детали

При выборе токарного резца для обработки металла необходимо учитывать материал, из которого изготовлена деталь. Разные материалы требуют различных подходов к выбору инструмента, так как они обладают различными физическими и механическими свойствами. Основные группы материалов, которые обрабатываются на токарных станках, включают черные и цветные металлы, сплавы, а также специальные материалы, такие как нержавеющая сталь и титан.

Для обработки черных металлов, таких как углеродная сталь, часто используются резцы из быстрорежущей стали (HSS) или твердосплавные резцы. Быстрорежущая сталь обладает хорошей прочностью и износостойкостью, что позволяет эффективно обрабатывать детали с высокой скоростью резания. Твердосплавные резцы, в свою очередь, имеют еще более высокую твердость и стойкость к износу, что делает их идеальными для работы с высокопрочными сталями и при больших объемах производства.

При обработке цветных металлов, таких как алюминий или медь, предпочтение отдается резцам с острыми кромками, так как эти материалы легко обрабатываются и требуют минимального усилия для резания. Резцы с покрытием, например, титановым, могут значительно увеличить срок службы инструмента и улучшить качество обработки, снижая трение и предотвращая налипание стружки.

Нержавеющая сталь, благодаря своим коррозионным свойствам и высокой прочности, требует особого подхода. Для ее обработки лучше всего подходят твердосплавные резцы с высокой стойкостью к термическому износу. Также важно учитывать, что резание нержавеющей стали требует более низких скоростей и более высоких подач, чтобы избежать перегрева и повреждения инструмента.

Титан и его сплавы представляют собой еще более сложные материалы для обработки. Они обладают высокой прочностью и низкой теплопроводностью, что делает их трудными для резания. Для работы с титановыми деталями используются специальные твердосплавные резцы с геометрией, оптимизированной для уменьшения нагрузки на инструмент и повышения его стойкости.

Таким образом, выбор токарного резца должен основываться на характеристиках обрабатываемого материала, а также на условиях работы. Правильный выбор инструмента не только увеличивает производительность, но и улучшает качество обработки, снижая затраты на замену и обслуживание резцов.
