В современном строительстве и ремонте выбор способа прокладки электропроводки играет ключевую роль в обеспечении безопасности и долговечности электрических систем. Трубы ПВХ, ПНД и ПВД становятся все более популярными благодаря своим уникальным свойствам, которые позволяют эффективно защищать проводку от механических повреждений и воздействия внешней среды. В этой статье мы сравним различные типы труб для электропроводки, рассмотрим их преимущества и недостатки, а также дадим рекомендации по выбору наиболее подходящего варианта для конкретных условий. Полезные советы и наглядные видео помогут вам лучше понять, когда и как использовать трубную доставку электричества.

Почему для электропроводки истина в трубе?

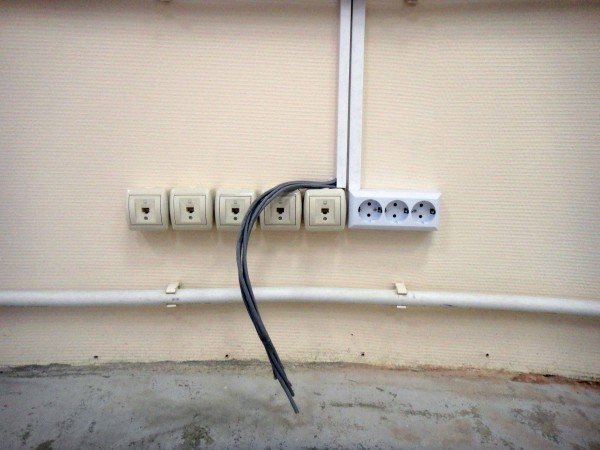

Первоначально распределение электроэнергии в жилых и производственных помещениях, а также в объектах социальной и транспортной инфраструктуры осуществлялось открытым способом. Этот метод активно используется и сегодня — достаточно вспомнить линии электропередач или провода троллейбусов. Открытое размещение проводки имеет свои преимущества: простота диагностики обрывов, легкий доступ к местам неисправностей и значительно меньшие затраты на монтаж и ремонт.

Однако о какой-либо эстетике интерьеров при наличии клубков проводов на потолках и стенах говорить не приходится. Декорировать такие «проводные конструкции» сложно, дорого и зачастую небезопасно с точки зрения пожарной безопасности. Исключение составляют лишь слаботочные провода для телефонной связи и сигнализации — для них разработаны специальные плинтусы с внутренними кабельными каналами.

Эти изделия находят широкое применение при укладке ламината, монтаже и ремонте паркета, а также при создании наливных полов. Важно помнить, что существует жесткое ограничение по нагрузкам для проводов, укладываемых в таких каналах (обычно до 24 Вольт). Стандартное электропитание в пластиковых плинтусах с кабельными каналами размещать нельзя, а прокладывать кабель поверх отремонтированных стен означает лишать ремонт эстетической ценности. Очевидным решением является скрытый монтаж проводов, но и здесь есть свои нюансы.

Скрытое размещение проводки в домах советской постройки хорошо известно: силовые кабели либо замуровывались в кирпичную стену, либо размещались в пазах бетонной стены. Это вполне приемлемый и экономичный способ разводки электричества по жилым помещениям, если не учитывать бурное развитие строительных и отделочных материалов, а также долговечность и надежность проводки.

Монтаж электропроводки в трубах позволяет:

• Выполнять работы в деревянных, пластиковых и других конструкциях с учетом пожарной безопасности;
• Обеспечить долговечность кабелей на протяжении многих лет благодаря их «трубной защите»;
• Снизить затраты на изоляцию проводов — внутри труб не требуется дополнительных слоев, экранов или бронированных оплеток;
• Легко диагностировать возможные неисправности скрытой проводки и осуществлять частичную замену без необходимости вскрытия стен, потолков, полов, перегородок и перекрытий;
• Избежать повреждений в процессе ремонта. При извлечении проводов, замурованных в алебастр, бетон или кирпич, существует риск повреждения изоляции или токоведущих жил — проводка в трубах гарантирует отсутствие подобных проблем;
• Позволить более высокую токовую нагрузку на проводники внутри труб благодаря естественной вентиляции за счет внутренних зазоров.

Выбор труб для прокладки электропроводки — металлические или пластиковые, жесткие конструкции или гибкая гофра — зависит от материала стен, используемых отделочных материалов, токовой нагрузки и других особенностей ремонта.

При выборе метода защиты и расположения электропроводки важно правильно расставить приоритеты: безопасность, надежность и возможность ремонта должны быть важнее экономии и скорости выполнения проекта.

https://youtube.com/watch?v=U2dw8alZBj4

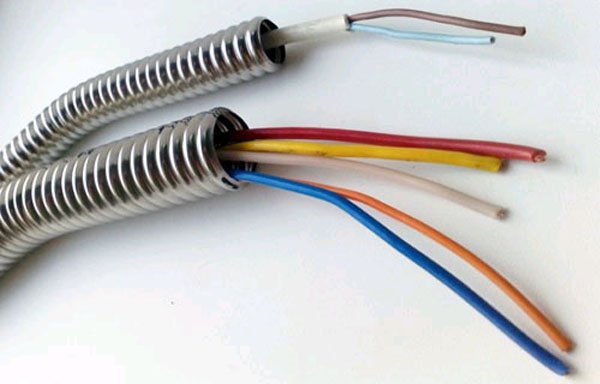

Стальная труба для электропроводки – когда в стенах актуален металл?

Прежде всего, обратите внимание на деревянные стены. Короткое замыкание в древесине представляет серьезную угрозу для владельцев и жильцов деревянных домов, способную привести к опасным последствиям. В горючих материалах, особенно в деревянных постройках, рекомендуется прокладывать электропроводку внутри металлических труб.

Вес металлической конструкции и ее способность проводить электрический ток требуют высокой точности выполнения работ. Стальные трубы должны иметь достаточный диаметр, чтобы проводники внутри них размещались свободно. Экономить на изоляции проводов недопустимо; каждый контакт должен быть тщательно изолирован. При установке розеток и выключателей в деревянных стенах «стаканы» для их монтажа также должны быть металлическими.

В домах старой постройки межэтажные перекрытия часто изготавливались из дерева, поэтому прокладка проводки между этажами должна осуществляться внутри металлической трубы. Для небольших участков возможно применение гибких металлизированных гофр. Хотя проводка в металлических трубах может быть дорогой и трудоемкой, экономить на безопасности от пожара не стоит.

Электромонтажные трубы КОПОС (http://flexitech.com.ua)

Интересные факты

Вот несколько интересных фактов о трубе ПВХ для электропроводки и других способах «трубной доставки» электричества:

1. Изоляция и защита: Трубы ПВХ обеспечивают отличную изоляцию для электрических проводов, защищая их от влаги, химических веществ и механических повреждений. Это делает их идеальными для использования в условиях, где проводка может подвергаться воздействию неблагоприятных факторов, таких как в подвалах или на улице.

2. Легкость установки: ПВХ-трубы легкие и гибкие, что упрощает их установку и транспортировку. Они могут быть легко нарезаны и соединены с помощью различных фитингов, что позволяет создавать сложные схемы проводки без необходимости в специализированных инструментах.

3. Альтернативные способы доставки электричества: Помимо ПВХ-труб, существуют и другие методы «трубной доставки» электричества, такие как металлические трубы (например, EMT или RMC), которые обеспечивают дополнительную защиту от механических повреждений и могут использоваться в более агрессивных средах. Также существуют системы кабельных каналов и лотков, которые позволяют организовать проводку в помещениях, обеспечивая легкий доступ к проводам для обслуживания и модернизации.

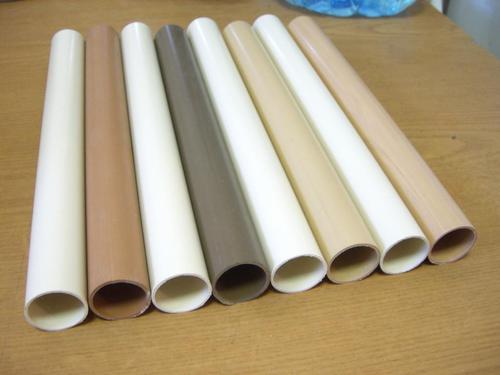

Труба ПВХ для электропроводки – как обстоит дело с альтернативами?

Пластиковые трубы для скрытой электропроводки широко используются благодаря своим многочисленным преимуществам. К таким изделиям относятся трубы из ПВХ, жесткие ПНД и другие пластиковые конструкции, обладающие следующими достоинствами:

• Устойчивость к коррозии и химическим веществам;
• Небольшой вес. Пластиковые трубы легче металлических в 5-7 раз, что облегчает монтаж, особенно в труднодоступных местах и на высоте;
• Гибкость укладки. Однако согласно нормам ГОСТ и ПУЭ, проводники внутри стен должны располагаться «прямолинейно и предсказуемо снаружи, где это возможно»;
• Простота самостоятельной прокладки кабелей и проводов даже с минимальным опытом в ремонте. В отличие от стальных труб, для сварки которых требуется специальное оборудование и навыки;
• Низкая стоимость электромонтажных работ и отсутствие вредных выбросов в атмосферу, что особенно важно для жилых помещений.

Различия между типами пластиковых труб зависят от их состава. Трубы ПНД, изготовленные из полиэтилена низкого давления, обладают отличной коррозионной стойкостью и идеально подходят для прокладки кабелей в условиях повышенной влажности, например, под ненадежной крышей. ПВД-пластикат, представляющий собой полиэтилен высокого давления, отличается высокой прочностью на удар и изгиб, но менее устойчив к окислению и воздействию газов. Хотя полиэтиленовые трубы являются экономичным вариантом, их технология производства подразумевает наличие толстых стенок, что делает их дешевизну относительной.

Трубы из поливинилхлорида (ПВХ) доступны как в жестком исполнении, так и в виде гибких гофрированных рукавов. Их основными преимуществами являются высокая прочность, жесткость и минимальное линейное расширение в процессе укладки и эксплуатации. Широкий диапазон диаметров (от 15 до 63 мм), разнообразие переходников и другой фурнитуры, а также возможность комбинирования гофрированных и прямых труб позволяют использовать один и тот же материал для всей электропроводки. ПВХ-трубы обладают высокой температурной стойкостью и пожаробезопасностью, выдерживая перепады температур от -25 ˚C до + 60 ˚C.

Для капитальной замены проводки чаще всего выбирают именно ПВХ-трубопроводы, так как они обеспечивают надежную защиту силовых проводов и рассчитаны на длительный срок эксплуатации. В деревянных стенах рекомендуется использовать металлические трубы для защиты кабелей, а в помещениях с повышенной влажностью – полиэтиленовые. При проектировании электрификации сложных и/или протяженных объектов целесообразно применять различные типы труб для электропроводки.

Электромонтажные трубы для прокладки кабеля Obo Bettermann

Преимущества и недостатки ПВХ труб для электропроводки

ПВХ трубы (поливинилхлоридные) стали популярным выбором для прокладки электропроводки благодаря своим уникальным свойствам и преимуществам. Однако, как и любой другой материал, они имеют свои плюсы и минусы, которые важно учитывать при выборе способа доставки электричества.

Преимущества ПВХ труб:

• Коррозионная стойкость: ПВХ трубы не подвержены коррозии, что делает их идеальными для использования в условиях повышенной влажности или в агрессивных средах. Это свойство значительно увеличивает срок службы труб.
• Легкость и простота установки: ПВХ трубы легкие и удобные в работе, что упрощает процесс их монтажа. Они легко режутся и соединяются, что позволяет сократить время на установку.
• Электрическая изоляция: ПВХ является отличным изолятором, что обеспечивает безопасность при использовании в электропроводке. Это снижает риск короткого замыкания и других электрических аварий.
• Доступность и стоимость: ПВХ трубы доступны на рынке и имеют относительно низкую стоимость по сравнению с другими материалами, такими как металл. Это делает их экономически выгодным выбором для многих проектов.
• Устойчивость к химическим веществам: ПВХ трубы не реагируют с большинством химических веществ, что делает их подходящими для использования в различных промышленных и бытовых условиях.

Недостатки ПВХ труб:

• Чувствительность к ультрафиолетовому излучению: ПВХ трубы могут разрушаться под воздействием солнечного света, поэтому их не рекомендуется использовать на открытом воздухе без дополнительной защиты.
• Температурные ограничения: ПВХ имеет ограниченный диапазон температур, в которых он может использоваться. При высоких температурах (выше 60°C) материал может деформироваться, что ограничивает его применение в некоторых условиях.
• Механическая прочность: Хотя ПВХ трубы достаточно прочные, они могут быть менее устойчивыми к механическим повреждениям по сравнению с металлическими трубами. Это может быть проблемой в местах с высоким риском механических воздействий.
• Ограниченная огнестойкость: ПВХ является горючим материалом, что делает его менее безопасным в условиях повышенной пожарной опасности. При горении он выделяет токсичные вещества, что также является недостатком.

Таким образом, выбор ПВХ труб для электропроводки должен основываться на конкретных условиях эксплуатации и требованиях проекта. Учитывая как преимущества, так и недостатки, можно сделать обоснованный выбор, который обеспечит надежность и безопасность электроснабжения.

Сравнение ПВХ труб с другими материалами для электропроводки

При выборе материалов для электропроводки важно учитывать не только их стоимость, но и эксплуатационные характеристики, долговечность, устойчивость к внешним воздействиям и легкость монтажа. ПВХ трубы, используемые для прокладки электрических кабелей, имеют ряд преимуществ по сравнению с другими материалами, такими как металл, металлорукав и другие пластиковые трубы.

1. Устойчивость к коррозии и химическим веществам

ПВХ трубы не подвержены коррозии, что делает их идеальными для использования в условиях повышенной влажности или в агрессивных химических средах. В отличие от металлических труб, которые могут ржаветь и разрушаться под воздействием влаги, ПВХ сохраняет свои свойства на протяжении многих лет, что значительно увеличивает срок службы электропроводки.

2. Легкость и простота монтажа

ПВХ трубы отличаются легким весом, что упрощает их транспортировку и установку. Они легко режутся и соединяются, что позволяет значительно сократить время на монтаж. В отличие от металлических труб, для установки которых могут потребоваться специальные инструменты и навыки, ПВХ трубы можно устанавливать с минимальными затратами и усилиями.

3. Электрическая изоляция

ПВХ является отличным изолятором, что делает его безопасным выбором для прокладки электрических кабелей. В отличие от металлических труб, которые могут проводить электрический ток, ПВХ трубы предотвращают возможность короткого замыкания и обеспечивают дополнительную защиту от электрических ударов.

4. Стоимость

ПВХ трубы, как правило, дешевле металлических аналогов, что делает их более доступными для широкого круга потребителей. Низкая стоимость материала в сочетании с простотой монтажа позволяет существенно сократить общие затраты на электропроводку.

5. Устойчивость к механическим повреждениям

Хотя ПВХ трубы менее прочные, чем металлические, они обладают достаточной жесткостью и устойчивостью к механическим повреждениям. Важно учитывать, что при установке в местах с высоким риском механических воздействий рекомендуется использовать защитные кожухи или другие дополнительные меры предосторожности.

6. Экологичность

ПВХ трубы производятся из поливинилхлорида, который является относительно безопасным материалом. Однако стоит отметить, что при сжигании ПВХ выделяются токсичные вещества, поэтому утилизация таких труб должна осуществляться с соблюдением всех экологических норм. В отличие от некоторых пластиковых труб, ПВХ может быть переработан, что также является плюсом с точки зрения экологии.

В заключение, ПВХ трубы представляют собой надежный и экономически выгодный вариант для прокладки электропроводки. Их преимущества в виде устойчивости к коррозии, легкости монтажа, хорошей электрической изоляции и доступной стоимости делают их предпочтительным выбором для многих строителей и электриков. Однако при выборе материала для электропроводки необходимо учитывать конкретные условия эксплуатации и требования к безопасности.

Монтаж и эксплуатация ПВХ труб для электропроводки

Монтаж ПВХ труб для электропроводки является важным этапом в организации электрической сети как в жилых, так и в коммерческих помещениях. ПВХ трубы, благодаря своим уникальным свойствам, становятся все более популярными среди электриков и строителей. Они легкие, устойчивые к коррозии и имеют хорошую изоляцию, что делает их идеальными для защиты проводов от механических повреждений и воздействия внешней среды.

Перед началом монтажа необходимо тщательно спланировать маршрут прокладки труб. Это включает в себя определение мест установки розеток, выключателей и других электрических устройств. Важно учитывать, что ПВХ трубы могут быть использованы как в стенах, так и на поверхности, что позволяет гибко подходить к проектированию электросетей.

Для монтажа ПВХ труб потребуется следующий инструмент и материалы:

• ПВХ трубы необходимого диаметра;
• Соединительные элементы (углы, тройники, муфты);
• Крепежные элементы (крепления, хомуты);
• Инструменты для резки и соединения труб (ножовка, резак, клеевой пистолет);
• Изоляционные материалы для защиты соединений.

Процесс монтажа начинается с разметки на стенах или потолке, где будут установлены трубы. Затем трубы нарезаются на необходимые отрезки, после чего производится их соединение с помощью специальных муфт и клея. Важно следить за тем, чтобы соединения были герметичными и надежными, так как это влияет на безопасность всей электросети.

После установки труб необходимо провести тестирование на герметичность и отсутствие коротких замыканий. Это можно сделать с помощью мультиметра, проверяя сопротивление изоляции проводов. Также стоит обратить внимание на то, что ПВХ трубы не должны подвергаться воздействию высоких температур, поэтому их не рекомендуется прокладывать в местах с возможным перегревом.

Эксплуатация ПВХ труб для электропроводки требует соблюдения определенных правил. Во-первых, необходимо регулярно проверять состояние труб и проводов, особенно в местах соединений. Во-вторых, следует избегать механических повреждений труб, которые могут привести к утечкам электричества. В-третьих, важно помнить, что ПВХ трубы не предназначены для использования в условиях высокой влажности, поэтому в таких местах лучше использовать металлические трубы или специальные влагозащитные решения.

В заключение, ПВХ трубы для электропроводки представляют собой надежное и эффективное решение для организации электрических сетей. Правильный монтаж и регулярная эксплуатация обеспечат долговечность и безопасность электрических систем, что является ключевым аспектом в любом строительном проекте.
