Вопрос укорочения труб в домашних условиях может возникнуть в самых различных ситуациях, будь то замена сантехники, установка новых приборов или ремонт. Правильный выбор трубореза и знание его особенностей помогут вам справиться с этой задачей быстро и без лишних усилий. В нашей статье мы рассмотрим различные типы труборезов — ручные, гидравлические, пневматические и термические, а также предоставим видеообзор, который наглядно продемонстрирует их отличия и применение. Эта информация будет полезна как опытным мастерам, так и новичкам, стремящимся к самостоятельному выполнению работ по укорочению труб.

Какой инструмент отрежет трубу?

Трубы — один из самых популярных видов металлопроката. В дополнение к черным и цветным металлам активно используется и пластик. Эти коммуникационные системы применяются практически в каждой сфере экономики, что подчеркивает их важность. Трудно установить, когда и кем был изобретен инструмент для обработки труб, но сегодня труборезы для стальных и других труб являются неотъемлемой частью работы любой бригады и производства, хотя их размеры могут значительно варьироваться.

Современные заводы по производству инструментов предлагают ручные резаки, а также устройства с электрическим и пневматическим приводом. Существуют как крупные промышленные машины, так и компактные модели, например, мини-труборезы для домашнего использования. Разнообразие этих инструментов объясняется различными материалами (сталь, медь, чугун) и диаметрами труб. При выборе устройства для личного пользования не стоит стремиться к самым современным технологиям, так как объем работ в домашних условиях обычно невелик. Достаточно ручного инструмента, и лучше потратить немного больше на надежное и качественное изделие.

Самый простой инструмент – ручной!

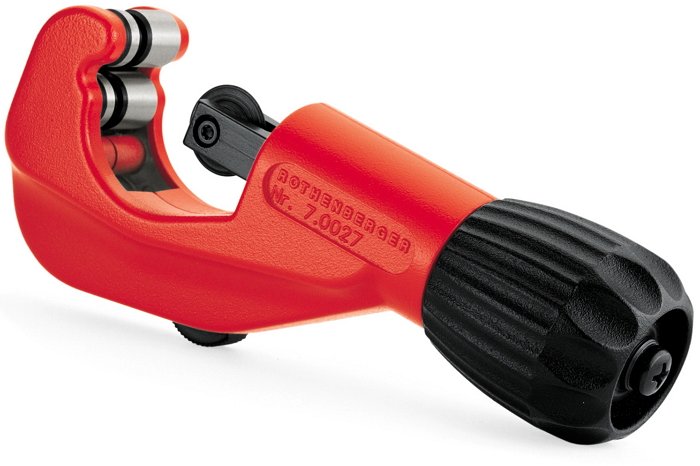

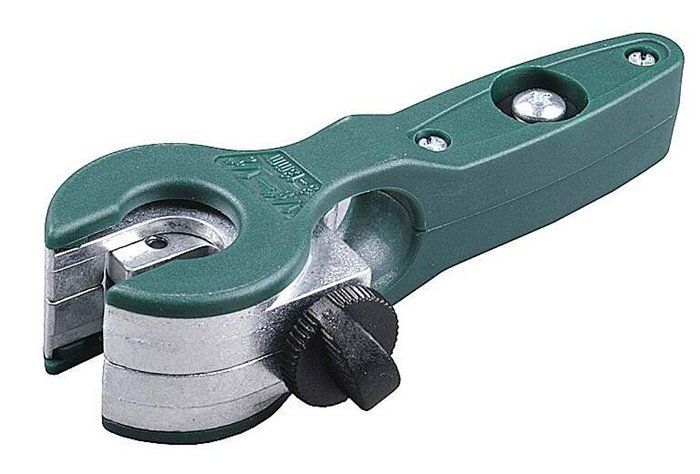

Ручные модели труборезов обеспечивают высокую точность и простой процесс резки. Эти инструменты состоят из струбцины и серьги, в которой установлены прижимной и отрезной ролики. Широкий прижимной ролик надежно удерживает трубу, а тонкий позволяет быстро и аккуратно резать. Ручные роликовые труборезы идеально подходят для труб небольшого диаметра. Они изготовлены из прочного металла, что гарантирует долговечность и надежность. Компактные размеры позволяют использовать их в ограниченных пространствах, а легкий вес обеспечивает удобство при переноске.

• Наиболее популярные ручные роликовые труборезы от компании Ridgid предназначены для резки стальных труб и обеспечивают чистый срез без искажений.
• Модель RBN 42S от фирмы Rex разработана для тонкостенных нержавеющих труб. Подшипники в роликах делают резку менее зависимой от физической силы. Этот инструмент также подходит для обработки меди.
• Мини-труборезы серии MC2GRIP могут использоваться для меди, стали и алюминия. Они имеют закругленные углы и сглаженные края, занимают минимум места и обеспечивают максимальное удобство в работе.
• Модели TC2QRGT рекомендуются для резки труб с пластиковым покрытием. Специальный ролик обеспечивает аккуратный срез, что делает их подходящими для газовых систем. Цепной механизм предназначен для разрезания выхлопных труб, но также подходит для медных и пластиковых труб диаметром до 85 мм. Большой диаметр режущих роликов позволяет резать толщину до 3 мм.
• Ручной труборез Ridgid P-TEC 5000 – одна из новинок от компании Ridge Tool. Этот инструмент способен одновременно резать, обрабатывать фаски и зачищать заусенцы. Он предназначен для пластиковых труб, и после обработки коммуникации могут сразу соединяться с фитингами.

Для резки пластиковых и тонкостенных металлических труб можно использовать специальные ножницы. Они оснащены закаленными клиновидными лезвиями и храповым механизмом, что обеспечивает резку под прямым углом с ровным краем и без стружки. Для полипропиленовых труб часто применяются модели гильотинного типа, которые обеспечивают чистый срез, минимизируя необходимость в зачистке при сварке встык, а при муфтовой сварке зачистка не требуется вовсе.

Для толстостенных труб большого диаметра оптимальным выбором могут стать хомутные разъемные модели. Хомутная защелка позволяет быстро устанавливать инструмент и обеспечивает необходимое усилие для работы. Эти приспособления оснащены четырьмя режущими роликами и легко справляются со сталью, литым и кованым чугуном, не требуя много пространства вокруг. Процесс резки проходит без искр.

Роторные модели подходят для использования в любых условиях: во взрывоопасной среде, в котлованах, под водой и т.д. Этот инструмент обеспечивает бесшумную и искробезопасную холодную резку труб большого диаметра. Агрегат оснащен рукояткой, которая позволяет вращать инструмент и одновременно поджимать его. Поворачивать его можно на 1/3 или 1/4 окружности, затем возвращать и снова поворачивать. Четыре ролика расположены в корпусе так, что обеспечивают непрерывный процесс резки трубы. Роторный (поворотный) инструмент считается одним из самых эффективных в своем классе.

Электрический труборез EXACT

Интересные факты

Вот несколько интересных фактов о труборезах и их использовании:

1. Разнообразие типов труборезов: Существуют разные виды труборезов, включая ручные и электрические. Ручные труборезы могут быть как для пластиковых, так и для металлических труб, и они работают по принципу обжатия и вращения вокруг трубы, что позволяет делать чистый и ровный срез без необходимости в дополнительных инструментах.

2. Технология среза: Труборезы используют специальный механизм, который позволяет постепенно сжимать трубу, создавая давление и разрезая материал. Это делает срез более аккуратным по сравнению с использованием пилы, что особенно важно для труб, которые будут соединяться с другими элементами системы.

3. Экономия времени и усилий: Использование трубореза значительно ускоряет процесс укорочения труб по сравнению с традиционными методами, такими как пиление. Это особенно полезно в условиях ограниченного пространства, где маневрировать с пилой может быть сложно. Труборезы также минимизируют образование стружки и мусора, что упрощает уборку после работы.

Какой привод еще может иметь труборез?

В дополнение к ручным моделям производственные предприятия предлагают широкий выбор инструментов с электрическими и пневматическими приводами. Такой труборез можно использовать самостоятельно, не прилагая значительных физических усилий для достижения результата. Агрегаты с орбитальным методом резки являются переносными и подходят для работы с цветными и черными металлами, нержавеющими сталями и пластиковыми материалами. Труба надежно фиксируется в корпусе с помощью V-образных губок, что исключает возможность деформации стенок. Эти модели доступны в различных типоразмерах и могут быть адаптированы для труб с диаметром от 5 до 782 мм.

Режущий элемент (фреза) обеспечивает высокоточную обработку изделий любой толщины без применения огня. Отрезную фрезу можно легко заменить на фрезу для формирования фасок, не снимая инструмент. Разъемные электрические модели гарантируют безогневую работу и могут быть как стационарными, так и переносными, что позволяет использовать их для различных материалов. Разъемный корпус дает возможность устанавливать инструмент на действующих трубопроводах, что удобно при замене поврежденных участков во время ремонта. Такие модели оснащены двумя резцами, которые могут быть обоими отрезными или один из них может быть фасочным.

После установки обе половинки корпуса выравниваются и фиксируются, а привод устанавливается после настройки. Все разъемные труборезы оборудованы сервоприводами, которые контролируют и корректируют параметры работы, защищая резцы от перегрузок. Также предусмотрен суппорт-копир, который обеспечивает точность геометрии и корректирует погрешности, возникающие из-за овальности трубы. Эти инструменты могут работать с диаметрами от 10 мм до 1,5 м.

Разъемные пневматические модели отличаются от электрических лишь типом привода. Их также можно применять в процессе монтажа и ремонта, в машиностроении и судостроении, а также в химической, нефтяной и газовой отраслях и других сферах.

На фото — труборез Kraftool, toool.ru. Фото трубореза, td.vn. На фото — разнообразие рунных труборезов, ridgitool.com. Фото трубореза хомутного, sevastopol.all.biz. На фото — труборез для термической резки труб, vsetrybu.ru.

Универсальный пневматический труборез для труб REED UPC | www.tool-tech.ru

Термический способ резки труб

Помимо механических методов обработки, существуют устройства с термическим подходом. Например, мобильный газокислородный резак Tubocut I предназначен для резки стальных изделий диаметром до 120 мм. Он прост в управлении и обеспечивает аккуратный, ровный срез. Устройство может выполнять фаски под углом до 45°. Термический резак CG2-11 можно дополнить насадками для воздушно-плазменной или газокислородной резки. Его используют как в стационарных условиях, так и в качестве переносного устройства. В качестве рабочего газа применяются ацетилен или пропан. Устройство фиксируется на трубе с помощью магнитных колес, а точность движения обеспечивается стальными бандажами.

Портативный плазменный труборез ТР-2 — полуавтоматический станок, способный резать трубы диаметром до 1620 мм. Он подходит для использования как в закрытых помещениях, так и в полевых условиях. Инструмент перемещается по специальной складной цепи (входит в комплект) на самоходной тележке, выполненной в виде рамы на шарнирах. На одной из сторон рамы установлен плазмотрон. Плазменная резка не требует дополнительной обработки среза, что делает эту технологию инновационной и обеспечивает высокое качество и чистоту кромки.

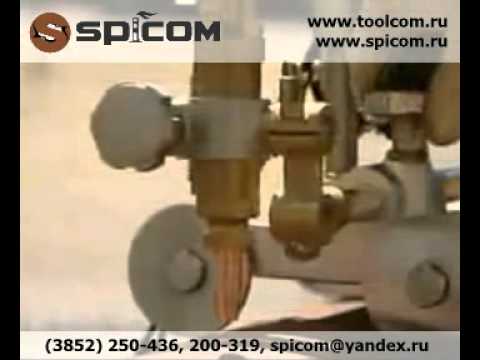

CG2-11G. Машина для термической резки труб

Подготовка к резке: что нужно учесть?

Перед тем как приступить к укорочению труб, необходимо тщательно подготовиться. Это не только обеспечит безопасность процесса, но и поможет добиться качественного результата. Вот основные аспекты, которые стоит учесть:

1. Выбор инструмента

Для резки труб существует несколько инструментов, каждый из которых подходит для определенного типа материала. Наиболее распространенными являются:

• Труборезы – специализированные инструменты, которые обеспечивают чистый и ровный срез. Они бывают ручными и электрическими, в зависимости от диаметра трубы и объема работы.
• Ножовки по металлу – подходят для небольших объемов работы, но требуют больше усилий и могут оставить заусенцы.
• Болгарки – используются для резки толстостенных труб, но требуют осторожности и опыта, так как могут перегревать металл и вызывать искры.

2. Подбор защитного снаряжения

Безопасность – это приоритет. Обязательно используйте защитные очки, перчатки и, при необходимости, защитную маску. Это поможет избежать травм и повреждений во время работы.

3. Определение места резки

Перед тем как резать трубу, необходимо точно определить место резки. Для этого:

• Измерьте необходимую длину трубы с помощью рулетки.
• Отметьте место резки маркером или мелом, чтобы избежать ошибок.
• Убедитесь, что труба надежно закреплена, чтобы она не двигалась во время резки.

4. Устранение давления в трубопроводе

Если вы работаете с трубами, по которым проходит вода или газ, обязательно отключите подачу и сбросьте давление. Это поможет избежать неожиданных аварий и обеспечит безопасность во время работы.

5. Подготовка рабочего места

Организуйте рабочее пространство так, чтобы у вас было достаточно места для маневра. Убедитесь, что рядом нет лишних предметов, которые могут помешать работе или стать причиной травмы. Также рекомендуется использовать струбцины для фиксации трубы, чтобы она не двигалась во время резки.

6. Проверка состояния трубы

Перед резкой внимательно осмотрите трубу на наличие коррозии, трещин или других повреждений. Если труба находится в плохом состоянии, возможно, стоит рассмотреть ее замену, а не просто укоротить.

Следуя этим рекомендациям, вы сможете подготовиться к резке труб максимально эффективно и безопасно. Правильная подготовка – залог успешного выполнения задачи и долговечности трубопроводной системы в вашем доме.

Техника безопасности при работе с труборезом

Работа с труборезом требует соблюдения определенных мер безопасности, чтобы избежать травм и повреждений. Прежде всего, перед началом работы необходимо ознакомиться с инструкцией к инструменту, так как разные модели могут иметь свои особенности и рекомендации по эксплуатации.

Во-первых, важно использовать защитные средства. Рекомендуется надеть защитные очки, чтобы предотвратить попадание стружки или мелких частиц в глаза. Также стоит использовать перчатки, которые защитят руки от возможных порезов и ссадин. Если вы работаете с металлическими трубами, стоит обратить внимание на защиту для коленей и локтей, так как они могут подвергаться ударам.

Во-вторых, необходимо обеспечить правильное освещение рабочего места. Плохая видимость может привести к ошибкам при резке и, как следствие, к травмам. Убедитесь, что в месте работы достаточно света, и если необходимо, используйте дополнительные источники освещения.

Третьим важным аспектом является правильная фиксация трубы. Перед началом резки труба должна быть надежно зафиксирована, чтобы избежать ее движения во время работы. Используйте струбцины или другие крепежные устройства, чтобы обеспечить стабильность. Это не только повысит точность реза, но и снизит риск травм.

Также стоит помнить о том, что труборезы могут быть острыми, и не следует прилагать чрезмерные усилия при работе с инструментом. Если труборез застревает или не режет, лучше остановиться и проверить, в чем проблема, вместо того чтобы пытаться продолжать резать с силой. Это может привести к поломке инструмента или травме.

Наконец, после завершения работы необходимо правильно утилизировать обрезки труб и очистить рабочее место. Острые края могут представлять опасность, поэтому их следует убрать в безопасное место. Также не забывайте о том, что труборезы требуют регулярного обслуживания, включая заточку лезвий и проверку на наличие повреждений.

Соблюдение этих простых, но важных правил поможет вам безопасно и эффективно работать с труборезом, минимизируя риски и обеспечивая качественный результат.

Советы по уходу за труборезом

Правильный уход за труборезом не только продлевает его срок службы, но и обеспечивает безопасность и эффективность работы. Вот несколько ключевых рекомендаций по уходу за этим инструментом:

• Регулярная чистка: После каждого использования труборез необходимо очищать от остатков металла и грязи. Это можно сделать с помощью мягкой щетки или тряпки. Избегайте использования абразивных материалов, которые могут повредить лезвия.
• Смазка механизмов: Для обеспечения плавности работы трубореза рекомендуется периодически смазывать его механизмы. Используйте специальное масло для инструментов или машинное масло. Наносите смазку на подвижные части, чтобы избежать коррозии и заедания.
• Проверка лезвий: Регулярно осматривайте лезвия трубореза на наличие повреждений или износа. Если лезвия затупились, их следует заточить или заменить. Заточка должна проводиться с соблюдением угла, чтобы сохранить эффективность реза.
• Хранение: Храните труборез в сухом месте, защищенном от влаги. Лучше всего использовать специальный чехол или коробку для хранения, чтобы избежать случайных повреждений. Не оставляйте инструмент на открытом воздухе или в местах с высокой влажностью.
• Избегайте перегрузок: Не используйте труборез для резки материалов, для которых он не предназначен. Это может привести к поломке инструмента и травмам. Убедитесь, что труборез подходит для диаметра и типа трубы, которую вы собираетесь резать.
• Регулярная проверка креплений: Убедитесь, что все винты и крепления на труборезе надежно затянуты. Это поможет избежать люфта и обеспечит точность реза.

Следуя этим простым советам, вы сможете не только продлить срок службы вашего трубореза, но и обеспечить безопасность и качество работы при укорочении труб в вашем доме.
