Колодцы для дренажных систем играют ключевую роль в обеспечении эффективного управления водными потоками на участке, предотвращая затопления и повреждения грунта. В данной статье мы рассмотрим различные виды колодцев, такие как приемные, смотровые, накопительные и ревизионные, а также их особенности и назначение в зависимости от используемых материалов. Понимание этих конструкций поможет вам выбрать оптимальное решение для организации дренажной системы, что в свою очередь обеспечит долговечность и надежность вашего земельного участка.

Назначение и устройство колодца для дренажа

Дренажная система предназначена для снижения уровня грунтовых вод и отвода сточных вод с участков, где расположены огороды, жилые дома и другие постройки. Сбрасываемая вода направляется в накопительный резервуар, откуда её можно использовать для полива растений или технических нужд. В некоторых случаях вода просто сбрасывается в овраг или водоём за пределами участка.

Дренажный колодец — это многофункциональная конструкция, представляющая собой резервуар определённого объёма. Он играет важную роль в дренажной системе. В зависимости от типа колодца, он может использоваться для сбора и отведения накопленной воды, а также для осмотра и очистки дренажных труб. Без установки дренажных колодцев любая система осушения почвы будет неэффективной — дренажные трубы быстро забьются, что приведёт к необходимости их демонтажа.

Дренажный колодец состоит из трёх основных компонентов:

• днище — может быть выполнено как в виде сплошной конструкции, так и в виде тройника с илосборником;
• шахта — гофрированная или гладкая труба длиной от 2 до 6 метров;
• люк — монолитная крышка или дождеприёмник, изготовленный из ПВХ, ПНД или чугуна.

Некоторые виды дренажных колодцев могут не иметь дна, что связано с их функциональным назначением. Некоторые резервуары не оснащены водозаборным люком и закрываются специальной крышкой из ПВХ или чугуна. Это предотвращает попадание крупного мусора внутрь ёмкости и снижает риск засорения дренажных труб.

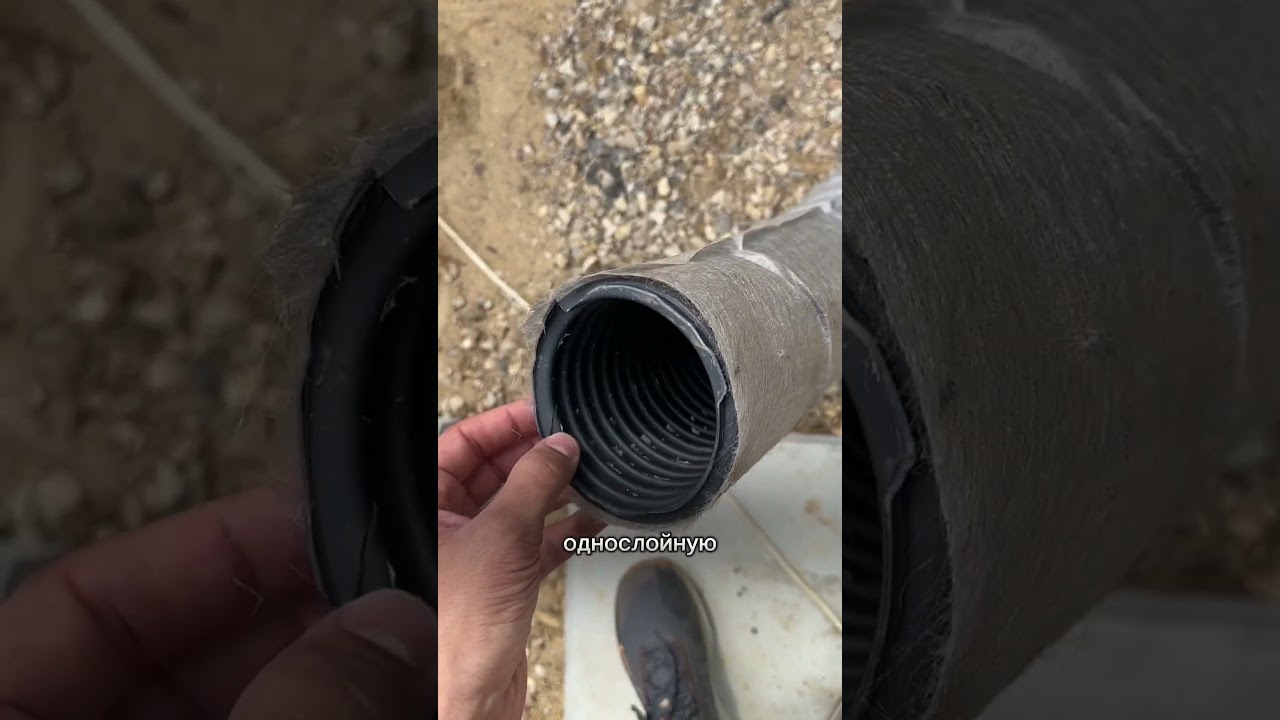

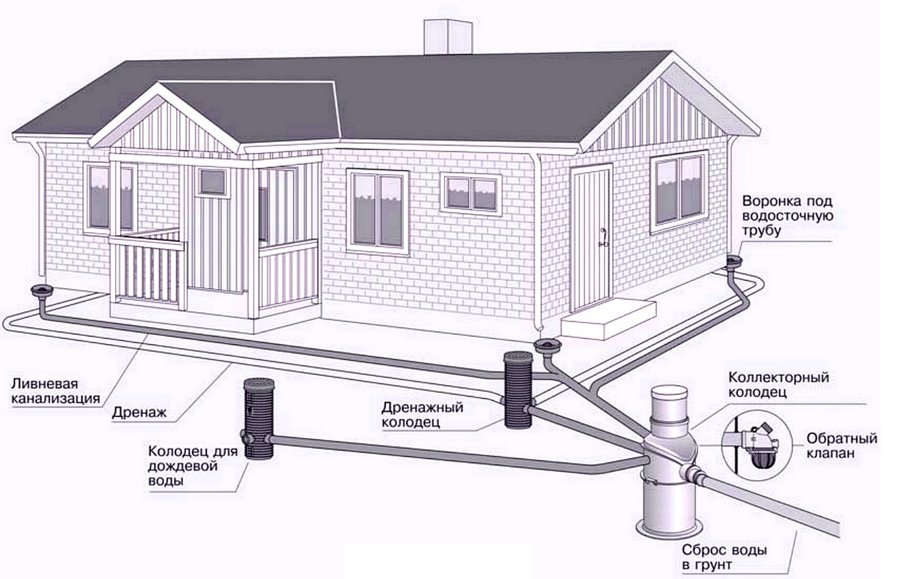

Как работает дренажная система?

Виды колодцев для дренажной системы

Существует несколько категорий дренажных колодцев, каждая из которых выполняет определённые функции. Эти резервуары различаются внешним видом, размерами, наличием вводов и другими характеристиками.

В одной дренажной системе может использоваться несколько колодцев разных типов. Однако многие производители в последнее время предпочитают универсальные модульные конструкции из пластика, отказываясь от узкоспециализированных моделей.

Дренажные колодцы могут иметь различные названия в зависимости от классификации, но по сути это один и тот же тип резервуаров.

Интересные факты

Вот несколько интересных фактов о видах колодцев для дренажных систем:

1. Разнообразие материалов: Колодцы для дренажных систем могут быть изготовлены из различных материалов, включая бетон, пластик и металл. Бетонные колодцы отличаются высокой прочностью и долговечностью, что делает их идеальными для использования в условиях высокой нагрузки. Пластиковые колодцы легче и проще в установке, а также устойчивы к коррозии, что делает их популярными в частных хозяйствах.

2. Функциональные особенности: Колодцы могут выполнять разные функции в дренажной системе. Например, смотровые колодцы обеспечивают доступ для обслуживания и очистки системы, в то время как колодцы для сбора воды помогают предотвратить затопление, собирая избыточную влагу и направляя её в дренажные трубы.

3. Экологические аспекты: Современные дренажные колодцы могут быть оснащены системами фильтрации, которые очищают сточные воды перед их сбросом в окружающую среду. Это не только помогает сохранить экосистему, но и позволяет использовать очищенную воду для полива растений или других нужд, что способствует более рациональному использованию ресурсов.

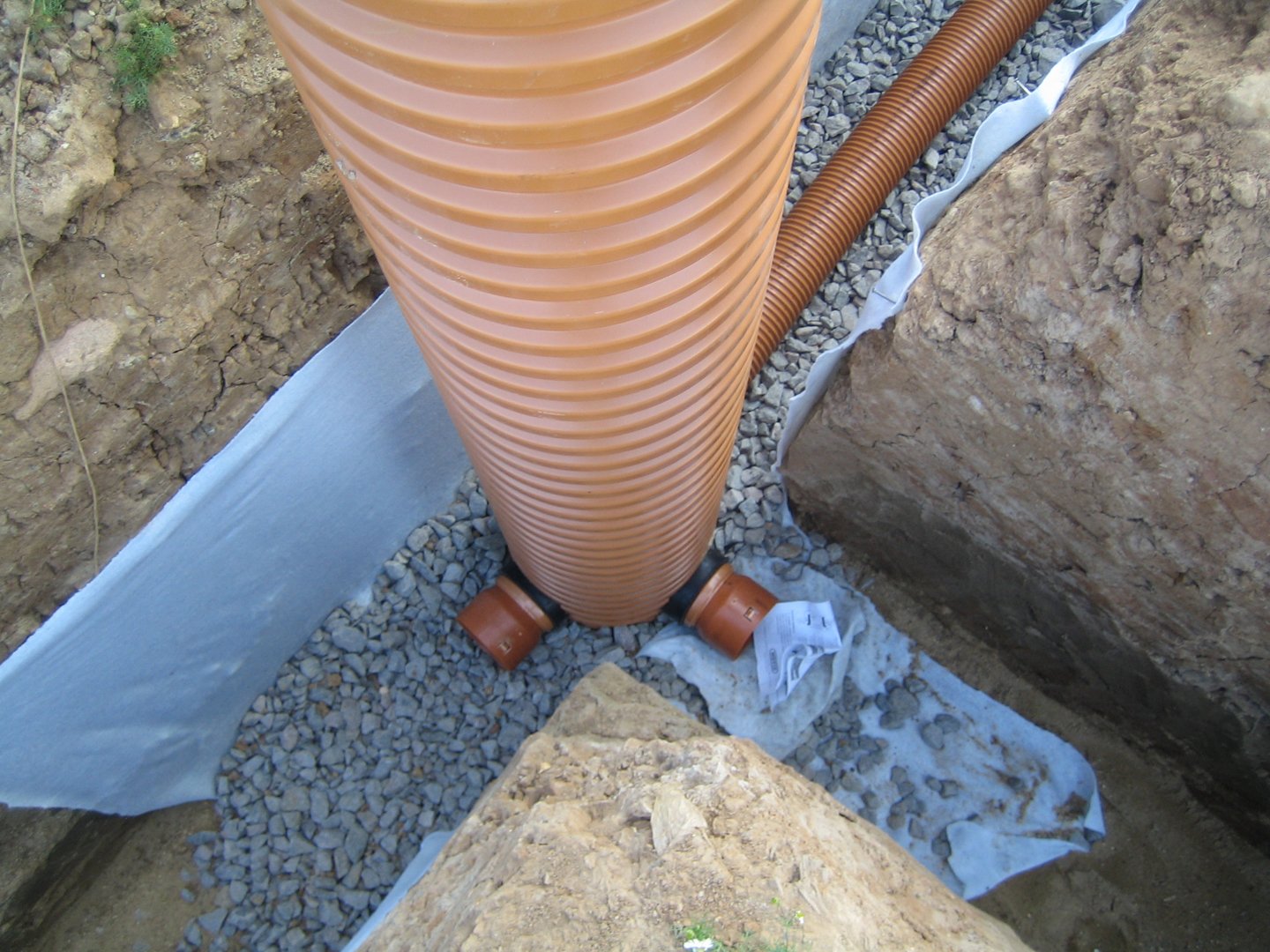

Смотровой колодец

Смотровой или инспекционный колодец дренажной системы предназначен для регулярного осмотра и очистки дренажных труб, а также для контроля уровня воды в системе.

В безнапорной дренажной системе смотровые колодцы делятся на несколько типов:

• линейные — устанавливаются на прямых участках дренажного трубопровода с интервалом 10–12 метров. Эти колодцы изготавливаются из армированной трубы или бетона и имеют два отверстия для подключения подающей и отводящей трубы;
• поворотные — предназначены для изменения направления стока. Объём резервуара определяет максимальный угол поворота дренажной трубы относительно её исходного положения. Обычно поворотные колодцы представляют собой готовые изделия из армированной трубы;
• узловые — многоканальные резервуары, используемые для подключения нескольких дренажных систем. Они изготавливаются из ПВХ, ПНД или бетонных колец.

Смотровые колодцы чаще всего устанавливаются в местах поворота трубопровода, где скапливается крупный мусор, попадающий в дренажную систему. Скопление мусора может привести к значительному заиливанию участка, что вызывает засор, который можно устранить с помощью стального троса или специализированного оборудования.

Размеры ревизионных колодцев зависят от их типа. Поворотные колодцы, как правило, небольшие — с диаметром от 315 до 460 мм. Узловые ревизионные колодцы немного больше — их диаметр составляет от 360 до 560 мм. Линейные смотровые колодцы имеют максимальный поперечный размер от 800 до 1500 мм.

Размеры поворотных и узловых ревизионных колодцев выбираются в зависимости от предполагаемого объёма стоков ливневой и грунтовой воды. Чем больше объём отводимой жидкости, тем больший диаметр необходим для дренажа и дренажного колодца.

Это особенно важно для участков трубопровода в начальных точках дренажной системы. Объём ревизионного колодца должен быть достаточным, чтобы взрослый человек мог без труда спуститься в шахту колодца для осмотра и очистки дренажных труб.

Приёмный колодец

Водоприёмный или накопительный (коллекторный) колодец — это герметичный резервуар, который устанавливается в самой низкой точке земельного участка или за его пределами. Его основная функция — сбор и хранение ливневых и сточных вод.

Для откачки воды из коллекторного колодца используются электрические насосы или ассенизаторские машины. При необходимости воду можно применять для полива растений.

В некоторых случаях в резервуар колодцев добавляют специальные живые бактерии, которые способствуют очистке и отстаиванию воды. В результате полученная вода может использоваться как удобрение для огорода.

Структура приёмного колодца включает следующие компоненты:

• резервуар — ёмкость объёмом от 500 до 2000 литров. При самостоятельной сборке из бетонных колодезных колец объём рассчитывается в зависимости от размеров используемых изделий. Для большинства участков достаточно колодца из 3–5 колец высотой 0,8 метра;
• крышка — защищает резервуар от мусора. Некоторые производители предлагают модели с дополнительным теплоизоляционным слоем, что снижает риск промерзания колодца зимой;
• поплавок — подключается к насосу. Когда резервуар заполняется до определённого уровня, поплавок замыкает контакты и отправляет сигнал на насос, который активируется и откачивает воду;
• насос — погружное устройство, подключаемое к электрической сети. Некоторые модели колодцев не комплектуются насосом, поэтому его нужно будет приобретать отдельно. От насоса к сливу на участке подводится шланг.

Чаще всего дренажные колодцы накопительного типа устанавливаются на участках с суглинистой, глинистой или каменистой почвой. Колодцы располагаются ниже уровня дренажной системы.

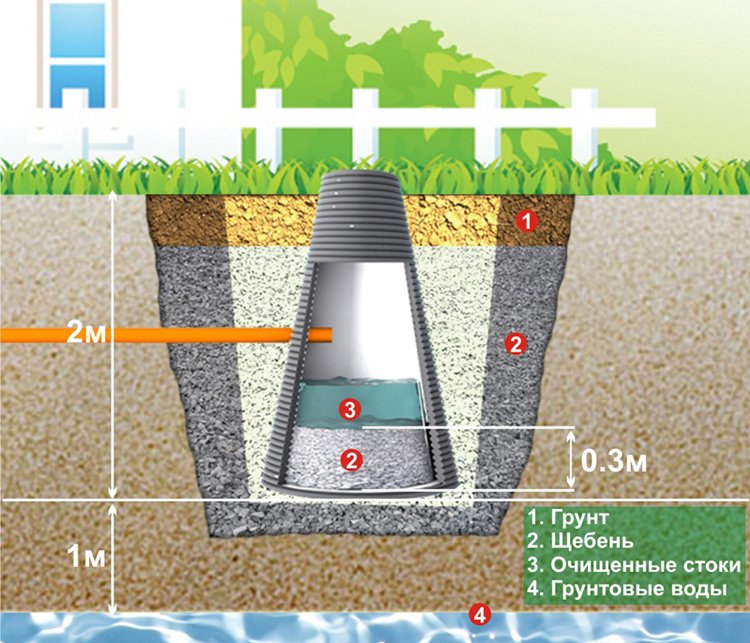

Поглотительный колодец

Поглотительный, тампонажный или фильтрующий колодец в дренажной системе — это резервуар, который устанавливается в самой низкой точке участка в подготовленное углубление. Он схож с накопительными резервуарами, но отличается отсутствием герметичного дна и не требует насосного оборудования для откачки воды.

Дно колодца покрывается слоем мелкого гравия, щебня, битого кирпича или камня. Толщина этого слоя может достигать 30 см. Полезный объём резервуара варьируется от 200 до 1000 литров в зависимости от используемых материалов. Максимальные размеры колодца составляют 3×2 метра. После попадания в резервуар вода проходит многоступенчатую очистку и впитывается в нижележащие слои почвы.

Чаще всего такие колодцы используются для сбора воды на больших участках с песчаным грунтом. Чтобы отводимая из колодца вода не негативно влияла на влажность почвы, колодец следует располагать как можно дальше от жилых зданий и сельскохозяйственных земель.

Для создания фильтрующих колодцев применяются бетонные кольца различных размеров или готовые изделия от производителей, выполненные из гофрированной трубы в цилиндрической или конусообразной форме.

Пластиковый колодец для дренажа

Дренажные колодцы из пластика — это современные альтернативы накопительным и ревизионным резервуарам из железобетонных колец, кирпича или крупных металлических труб.

В отличие от самодельных колодцев, изготовленных из колодезных колец, пластиковые резервуары для сбора воды имеют удобную систему соединения с дренажными трубами, включающую уплотнительные кольца и переходники.

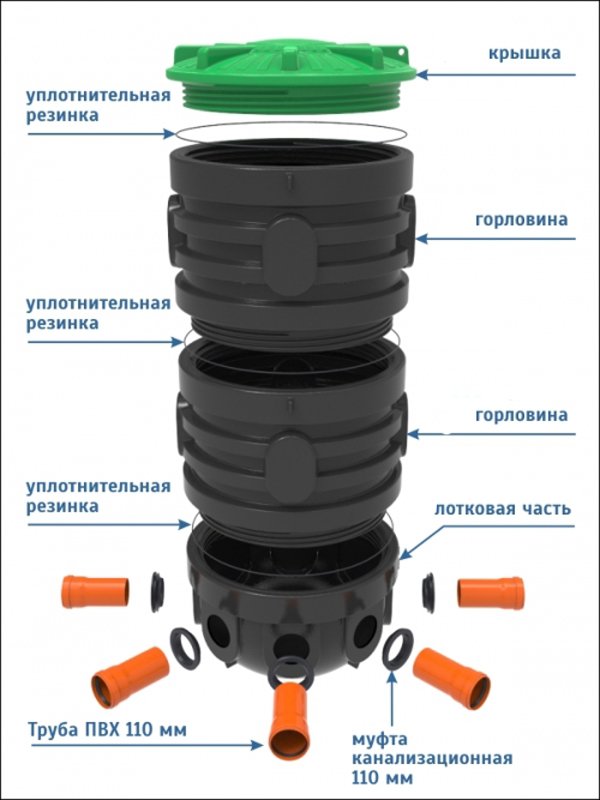

Конструкция модульных пластиковых колодцев состоит из следующих элементов:

• крышка — закрывает верхнюю часть и защищает шахту колодца от мусора;
• горловина — конусная или телескопическая труба, соединяющая шахту колодца с люком;
• шахта — центральная часть колодца, представляющая собой трубу большого диаметра, соединяемую с горловиной, дном или лотком с помощью уплотнительных элементов;
• лоток — днище с патрубками для подключения и распределения труб, устанавливается только на ревизионных и поворотных колодцах;
• герметичное дно — днище без отверстий для труб, используется для создания накопительных колодцев для дренажа.

Для соединения горловины и шахты колодца применяется уплотнительное кольцо, а для соединения шахты и дна — уплотнительная манжета.

В производстве колодцев используются поливинилхлорид, полипропилен или полиэтилен низкого давления. Изделия из ПВХ (PVC) обладают высокой устойчивостью к агрессивным химическим веществам. Их можно использовать не только для сбора дождевой воды и грунтовых стоков, но и в системах канализации и септиках.

Колодцы из полипропилена (PP) отличаются высокой износостойкостью и гибкостью, но при низких температурах становятся хрупкими. Колодцы из полиэтилена (PE) рекомендуется устанавливать на небольшую глубину. Полиэтилен не подвержен замерзанию — после оттаивания форма колодца сохраняется без потери герметичности.

Преимущества пластиковых колодцев:

• легкий вес — для транспортировки, разгрузки и установки не требуется специальная техника;
• прочность — в зависимости от типа полимера корпус колодца выдерживает механические нагрузки, низкие температуры и воздействие химически активных веществ;
• длительный срок службы — пластиковые изделия служат в среднем не менее 50–60 лет;
• простота монтажа — конструкция колодца имеет монтажные отверстия для подключения дренажных систем.

При необходимости верхнюю часть пластикового колодца можно укоротить, что уменьшит его размеры. Легкость колодца позволяет установить его силами 2–3 человек.

Однако из-за небольшого веса колодцы могут быть выдавлены из земли при сильных паводках на пучинистых грунтах. Это является основным недостатком таких резервуаров.

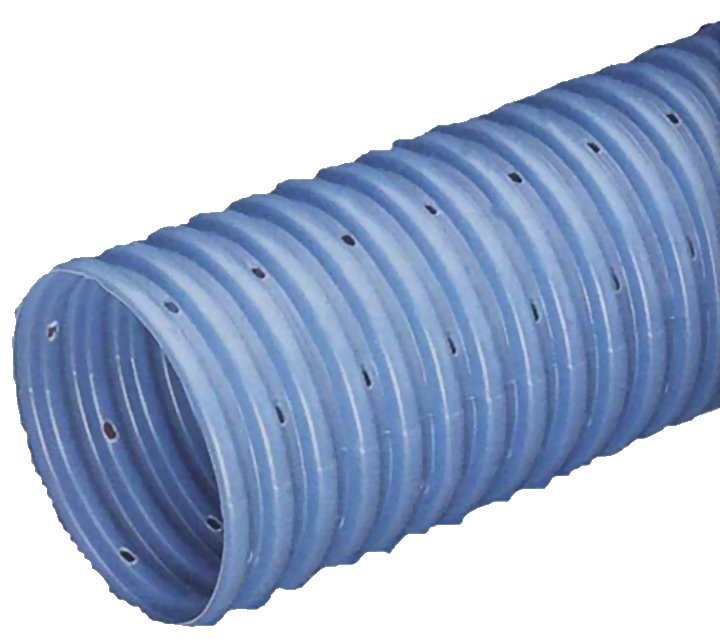

Особенности пластиковых труб для дренажа

Пластиковые трубы для дренажных систем имеют мелкие отверстия по всей длине, что позволяет ливневым и грунтовым водам свободно проникать внутрь конструкции. При установке труб необходимо соблюдать уклон 2–4 см на каждый метр поверхности.

Для производства таких труб используют различные виды пластика, включая ПВХ, ПНД и полипропилен (ПП). К достоинствам пластиковых труб относятся высокая прочность и долговечность, которые значительно превосходят характеристики аналогичных изделий из асбоцемента и керамики. Некоторые производители предлагают трубы с дополнительной защитной оболочкой из геотекстиля или фильтром из кокосового волокна.

При выборе пластиковых труб и колодцев рекомендуется отдавать предпочтение продукции одного производителя. Это обеспечит надежное соединение труб и исключит возможные проблемы в процессе эксплуатации.

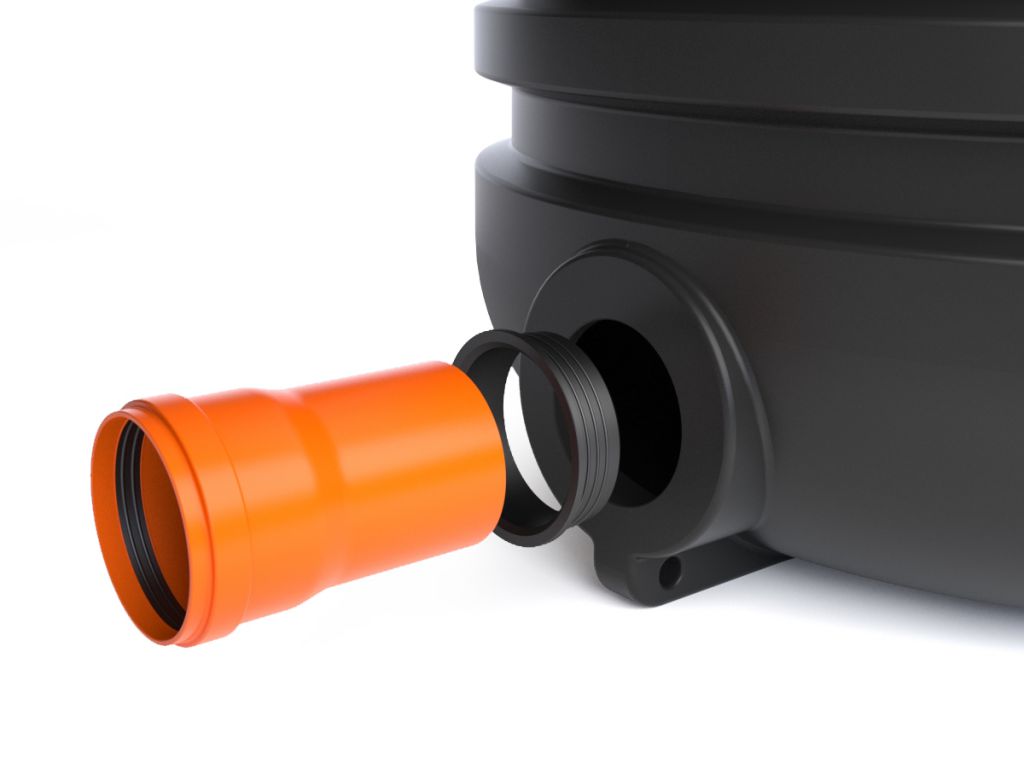

Соединение дренажной трубы с колодцем

Соединение пластиковых труб с дренажным колодцем происходит в местах поворотов системы, на участках длиной более 15 метров, а также при подключении трубы к накопительному или фильтрующему колодцу.

Для соединения пластиковых труб используются уплотнительные манжеты нужного диаметра. Как уже упоминалось, сборка модульного пластикового колодца осуществляется с применением уплотнительных манжет и колец.

При необходимости подключение трубы можно выполнить в нижней части колодца в любом удобном месте. Для этого выполните следующие шаги:

1. Выберите уплотнительную муфту и пластиковую втулку в зависимости от диаметра дренажной трубы. Для вырезания отверстия в трубе потребуется электродрель с корончатой насадкой соответствующего диаметра.
2. Установите резиновую уплотнительную муфту в подготовленное отверстие. Нанесите водостойкий герметик на муфту, затем установите переходную пластиковую втулку.
3. Опустите подготовленный колодец с отверстием в заранее вырытую яму. На внутреннюю поверхность муфты нанесите силиконовую смазку и соедините трубу с отверстием.
4. Для засыпки колодезной ямы используйте карьерный песок или ранее извлеченный грунт. Утрамбовывайте засыпанный грунт каждые 15–20 см. При установке следите за вертикальностью корпуса. После завершения засыпки установите пластиковую крышку на верхнюю часть колодца.

Видео: муфты для врезки трубы в пластиковый колодец

Муфта для врезки по месту in situ

Откачка воды из дренажного колодца

Идеальным вариантом является прямое подключение дренажного колодца к центральной канализационной системе. Однако на дачных и загородных участках это часто невозможно.

Наиболее простым решением для слива воды является вывод сточной трубы за пределы участка. Когда колодец заполняется, вода будет естественным образом стекать в овраг или водоём. Прежде чем устанавливать слив, рекомендуется обратиться в местный водоканал для получения информации о необходимости согласования данной точки сброса с властями.

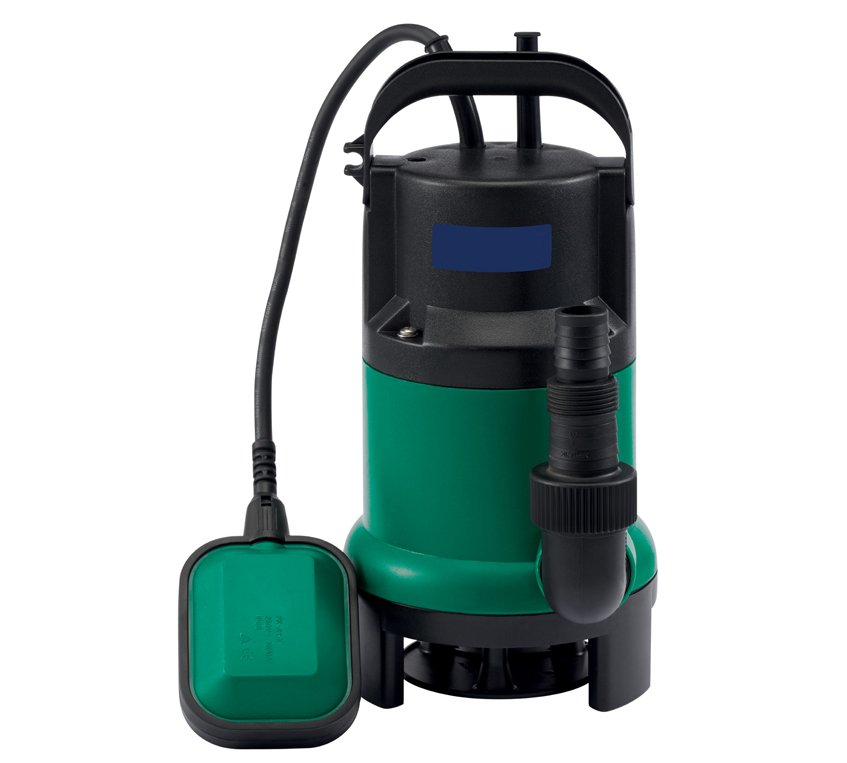

Для принудительной откачки воды из колодца используется погружной насос. Этот агрегат подключается к центральной сети, а уровень воды контролируется с помощью поплавкового датчика, который крепится на коротком тросе.

Пропускная способность насоса зависит от его мощности и степени загрязнённости сточных вод. Если дренажная система собирает воду с ливневой канализации, в ней могут находиться крупные частицы мусора размером до 50 мм. Это важно учитывать при выборе насоса. Для откачки воды, собранной исключительно из грунта, достаточно насоса, который допускает твёрдые частицы диаметром 5–7 мм.

Во время эксплуатации дренажного колодца рекомендуется размывать дно сильным напором чистой воды. Обычно это делают при полной откачке воды из резервуара один раз в месяц.

Видео: дренажный колодец со сливом воды за пределы участка

Правильно организованная дренажная система защищает строительные материалы, используемые для возведения и отделки здания. Кроме того, растения на участке получают необходимое количество влаги для полноценного роста и развития.

Работа глубинного дренажа (часть 2)

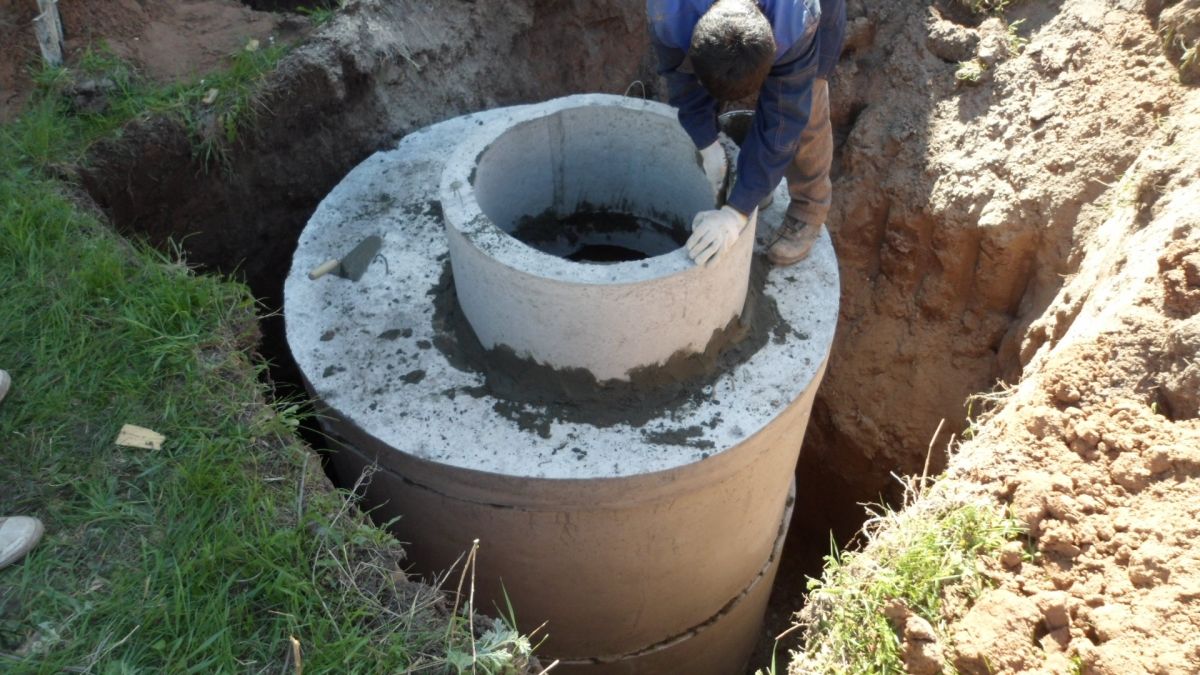

Колодцы из бетонных колец

Колодцы из бетонных колец являются одним из самых распространенных и надежных решений для дренажных систем. Они представляют собой конструкции, состоящие из отдельных бетонных колец, которые укладываются друг на друга, образуя вертикальную шахту. Такие колодцы могут использоваться как для сбора и отведения дождевых и талых вод, так и для контроля за уровнем грунтовых вод.

Одним из основных преимуществ бетонных колодцев является их высокая прочность и долговечность. Бетонные кольца способны выдерживать значительные нагрузки, что делает их идеальными для установки в местах с высоким уровнем грунтовых вод или в условиях, где возможны механические воздействия. Кроме того, бетон не подвержен коррозии, что увеличивает срок службы конструкции.

Колодцы из бетонных колец могут быть различных диаметров и высот, что позволяет адаптировать их под конкретные условия эксплуатации. Обычно диаметр колодца варьируется от 0,8 до 2 метров, а высота может достигать нескольких метров. Это позволяет использовать их как в небольших, так и в крупных дренажных системах.

Установка бетонных колодцев требует предварительной подготовки. Необходимо провести расчеты, чтобы определить оптимальное место для установки, а также глубину заложения. Важно учитывать уровень грунтовых вод и тип почвы, чтобы избежать проблем с затоплением или оседанием конструкции. Для установки колодцев часто требуется использование специальной техники, так как бетонные кольца имеют значительный вес.

Колодцы из бетонных колец также могут быть оснащены различными дополнительными элементами, такими как люки для доступа, фильтры для очистки воды и системы для контроля уровня жидкости. Эти элементы помогают улучшить функциональность колодца и продлить срок его службы.

Несмотря на свои преимущества, бетонные колодцы имеют и некоторые недостатки. Например, они могут быть подвержены трещинам при резких перепадах температуры, а также требуют регулярного обслуживания для предотвращения засорения. Поэтому важно правильно проектировать и устанавливать такие конструкции, а также следить за их состоянием на протяжении всего срока эксплуатации.

В заключение, колодцы из бетонных колец представляют собой надежное и эффективное решение для дренажных систем. Их прочность, долговечность и возможность адаптации под различные условия делают их популярным выбором среди специалистов в области ландшафтного дизайна и строительства. Однако для достижения максимальной эффективности необходимо учитывать все аспекты их установки и эксплуатации.

Металлические колодцы для дренажной системы

Металлические колодцы для дренажной системы представляют собой важный элемент, обеспечивающий надежное функционирование дренажных систем. Они изготавливаются из различных видов металлов, таких как сталь, алюминий или чугун, и обладают рядом уникальных характеристик, которые делают их подходящими для различных условий эксплуатации.

Одним из основных преимуществ металлических колодцев является их высокая прочность и долговечность. Металлические конструкции способны выдерживать значительные нагрузки, что делает их идеальными для установки в местах с интенсивным движением, например, на дорогах или в промышленных зонах. Кроме того, металл устойчив к механическим повреждениям и воздействию внешней среды, что значительно увеличивает срок службы колодцев.

Металлические колодцы также отличаются хорошей герметичностью, что предотвращает попадание грунтовых вод и загрязняющих веществ в дренажную систему. Это особенно важно в условиях, когда необходимо обеспечить чистоту и эффективность работы дренажа. Для повышения коррозионной стойкости металлические колодцы часто покрываются специальными защитными составами, такими как грунтовки или антикоррозийные эмали.

В зависимости от назначения и условий эксплуатации, металлические колодцы могут иметь различные конструкции. Например, для установки в местах с высоким уровнем грунтовых вод могут использоваться колодцы с дополнительными дренажными отверстиями, которые способствуют быстрому отведению воды. В то же время, для систем, работающих в условиях низких температур, могут быть предусмотрены утепленные колодцы, которые предотвращают замерзание воды внутри конструкции.

Еще одним важным аспектом является возможность модификации металлических колодцев. Они могут быть изготовлены в различных размерах и формах, что позволяет адаптировать их под конкретные условия и требования проекта. Также металлические колодцы могут быть оснащены различными дополнительными элементами, такими как люки, решетки и системы контроля, что делает их более функциональными и удобными в эксплуатации.

Однако стоит отметить, что металлические колодцы имеют и некоторые недостатки. Например, они могут подвергаться коррозии при длительном воздействии влаги, особенно если защитное покрытие повреждено. Поэтому важно регулярно проводить осмотр и обслуживание таких конструкций, чтобы предотвратить их разрушение.

В заключение, металлические колодцы для дренажной системы являются надежным и долговечным решением для организации эффективного водоотведения. Их прочность, герметичность и возможность модификации делают их универсальными для различных условий эксплуатации, однако необходимо учитывать и потенциальные риски, связанные с коррозией и необходимостью регулярного обслуживания.

Сравнение стоимости и долговечности различных типов колодцев

При выборе колодцев для дренажной системы важными факторами являются стоимость и долговечность различных типов конструкций. Каждый материал, из которого изготавливаются колодцы, имеет свои особенности, которые влияют на эти параметры.

Колодцы из бетонных колец являются одним из самых распространенных вариантов. Они отличаются высокой прочностью и долговечностью, что делает их идеальными для использования в условиях с высоким уровнем грунтовых вод. Стоимость таких колодцев варьируется в зависимости от региона и производителя, но в среднем они могут стоить от 3000 до 6000 рублей за кольцо. При правильной установке и уходе срок службы бетонных колодцев может достигать 50 лет и более.

Пластиковые колодцы становятся все более популярными благодаря своей легкости и простоте установки. Они не подвержены коррозии и имеют гладкую поверхность, что снижает риск засоров. Стоимость пластиковых колодцев обычно составляет от 5000 до 15000 рублей в зависимости от размера и производителя. Однако, несмотря на их долговечность, срок службы пластиковых колодцев обычно составляет 20-30 лет, что меньше, чем у бетонных.

Металлические колодцы также используются в дренажных системах, но их применение ограничено из-за подверженности коррозии. Они могут быть более дешевыми, чем бетонные и пластиковые варианты, с ценой от 2000 до 8000 рублей, но срок службы таких колодцев редко превышает 10-15 лет. Для увеличения долговечности металлические колодцы требуют дополнительной обработки антикоррозийными средствами.

Керамические колодцы представляют собой менее распространенный, но интересный вариант. Они обладают хорошими эстетическими качествами и высокой устойчивостью к химическим воздействиям. Однако их стоимость может быть значительно выше, достигая 20000 рублей и более, а срок службы составляет около 30-40 лет. Керамика требует осторожного обращения, так как может быть подвержена механическим повреждениям.

Таким образом, выбор типа колодца для дренажной системы должен основываться на анализе соотношения стоимости и долговечности. Бетонные колодцы, несмотря на более высокую начальную стоимость, могут оказаться более выгодными в долгосрочной перспективе благодаря своей прочности и долговечности. Пластиковые и металлические колодцы могут быть хорошими временными решениями, но их срок службы и необходимость в регулярной замене могут привести к дополнительным расходам. Керамические колодцы, хотя и эстетически привлекательные, требуют тщательного подхода к эксплуатации.
