Внутренний водосток – это важный элемент кровельной системы, который обеспечивает эффективный отвод дождевой и талой воды, предотвращая повреждения конструкции и улучшая долговечность здания. В данной статье мы подробно рассмотрим устройство внутренних водостоков, а также дадим рекомендации по выбору водосточных воронок и труб. Вы также найдете полезные советы по монтажу, которые помогут избежать распространенных ошибок и обеспечить надежную работу системы.

Когда монтировать внутреннюю водосточную систему, и какие материалы использовать?

В современном строительстве водосточные системы устанавливаются практически во всех типах зданий: офисных небоскребах, многоквартирных домах и частных коттеджах. Исключение составляют лишь небольшие постройки с крышами, имеющими длинные скаты, выходящие за пределы стен. Водостоки могут быть внешними и внутренними. Установка внутренних систем рекомендуется, когда монтаж традиционного внешнего водостока затруднен или нецелесообразен с финансовой точки зрения.

Внутренние водостоки чаще всего устанавливаются на плоских крышах многоквартирных и частных домов. Их работа основана на использовании наклонной вертикальной трубы, расположенной внутри здания и оборудованной специальной воронкой для сбора дождевой воды. Эта воронка устанавливается на крыше, в ее внутренней части. Вода попадает в воронку, проходит по трубе и отводится в заранее определенное место, например, в систему ливневой канализации.

Конфигурация внутренних водосточных систем может варьироваться. В качестве материалов для их изготовления используются оцинкованная сталь, медь и прочный пластик. Наиболее экономичным вариантом являются элементы из оцинкованной стали, которые чаще всего применяются в многоэтажных домах. Медь используется, когда кровля также выполнена из медных материалов, что сохраняет эстетическую привлекательность здания. В других случаях использование медных водосточных систем нецелесообразно из-за высокой стоимости.

Пластиковые желоба и трубы, применяемые в качестве элементов внутренних водостоков, зарекомендовали себя как надежные и недорогие решения в последние годы. Они отличаются высокой прочностью, простотой установки и возможностью замены. Кроме того, пластиковые компоненты можно покрасить в любой цвет, который будет сочетаться с оттенком кровли. Пластиковые трубы и воронки внутреннего водостока также обладают длительным сроком службы в любых климатических условиях.

Внутренний водосток

Разберем, как устроена водосточная система

Конструкция внутреннего водостока проста и включает несколько ключевых компонентов:

• стояк (главная труба);
• воронку, куда поступает вода;
• трубу для отвода водных потоков;
• выпуск.

К дополнительным элементам таких систем относятся крышки, решетки и ревизионные окна, необходимые для надежной работы водостока. Воронки бывают колпаковыми и плоскими, хотя последние используются все реже. Обычно их устанавливают на плиточных горизонтальных кровлях. На наклонных крышах предпочтительнее колпаковые воронки, которые состоят из:

• корпуса из чугуна, установленного в перекрытие здания;
• цилиндрической чугунной решетки с отверстиями и ребрами, известной как приемная решетка;
• съемной чугунной крышки с особыми отверстиями.

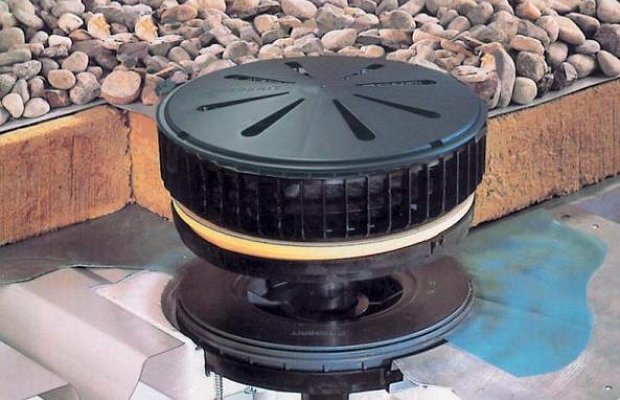

Колпаковые воронки не только отводят воду, но и фильтруют её, предотвращая попадание веток и листвы в трубы, что значительно увеличивает срок службы системы. Воронки, подключенные к одной трубопроводной линии, должны находиться на расстоянии не более 20 метров друг от друга. Их следует равномерно распределять по крыше, при этом расстояние от стены здания до колпаковой воронки должно составлять не менее одного метра.

Важно учитывать две ключевые рекомендации при установке внутреннего водостока. Во-первых, труба воронки должна соединяться под углом 90 градусов. Во-вторых, устройства для приема воды необходимо устанавливать в местах, находящихся ниже уровня крыши хотя бы на несколько сантиметров.

Для устройства внутреннего водостока обычно используются трубы диаметром от 85 до 200 мм. Применение труб меньшего диаметра нежелательно. Отдельные участки труб при монтаже соединяются с помощью сварки, что обеспечивает полную герметичность системы.

Система водостока Geberit Pluvia

Интересные факты

Вот несколько интересных фактов о внутреннем водостоке и его роли в эффективном отводе воды с кровель:

1. Эстетика и архитектура: Внутренний водосток часто используется в современных архитектурных решениях, так как он позволяет скрыть трубы и другие элементы системы отводки воды. Это создает более чистый и эстетически привлекательный вид здания, что особенно важно для коммерческих и жилых объектов.

2. Устойчивость к погодным условиям: Внутренние водостоки обычно более защищены от внешних воздействий, таких как сильный ветер и снег, чем наружные системы. Это делает их менее подверженными повреждениям и засорам, что увеличивает срок службы системы.

3. Эффективность в управлении дождевой водой: Внутренние водостоки могут быть интегрированы с системами сбора дождевой воды, что позволяет не только эффективно отводить воду, но и использовать её для полива растений или других нужд. Это способствует более рациональному использованию ресурсов и снижению нагрузки на городские дренажные системы.

Сифонные и самотечные ВВ – что они собой представляют?

Все системы для отвода дождевой воды делятся на две категории. Первая группа включает самотечные водостоки, которые заполняются водой лишь частично. Они работают по принципу свободного течения, отводя воду по наклонным желобам. Сифонные системы требуют более сложного монтажа, но обеспечивают большую эффективность.

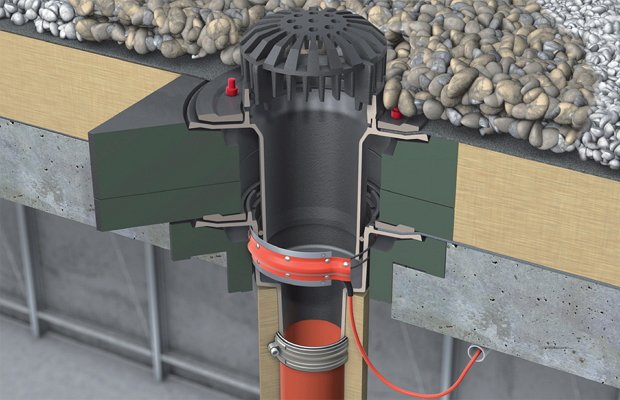

Сифонное устройство полностью заполняется водой, создавая водяной столб между точкой сброса осадков в «ливневку» и воронкой. Когда уровень жидкости в системе падает (в вертикальной части), возникает разряжение, которое затягивает воду из воронки и направляет её в вертикально установленный стояк внутри здания. Эта схема позволяет удалять осадки принудительно, а не самотеком.

Ключевым элементом сифонной системы являются стабилизаторы водяного потока — специальные устройства, предотвращающие попадание воздуха в трубу. Жидкость попадает в стабилизаторы через боковые отверстия сифона. Для стабильной работы системы необходимо, чтобы она была герметичной, поэтому при монтаже важно правильно подбирать трубы и соединять их с помощью сварки.

Сифонные системы эффективно справляются с большими объемами воды во время сильных дождей. При меньших объемах они могут переключаться на самотечный режим, что снижает затраты на установку системы (уменьшая количество вертикальных стояков и колпаковых воронок). Кроме того, такие системы имеют ряд преимуществ:

• водосток самоочищается благодаря быстрому стеканию воды;
• горизонтальные трубы можно устанавливать без уклона;
• возможно использование труб минимального диаметра (85 мм).

Сифонные системы требуют редких ревизий и ремонтов, если в регионах с холодным климатом предусмотреть обогрев водостоков или дополнительные меры по теплоизоляции. Специалисты также рекомендуют изолировать внутренние трубопроводы материалами с высоким уровнем шумопоглощения, чтобы звук стекающей воды не был слышен в здании.

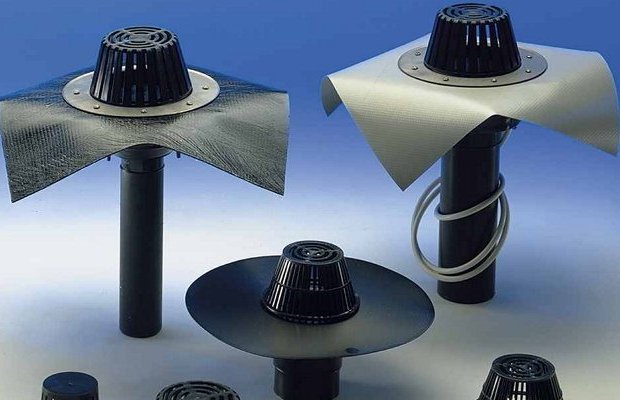

Устройство плоских кровель 8 Воронки внутреннего водостока

Преимущества внутреннего водостока по сравнению с наружным

Внутренний водосток представляет собой систему, которая обеспечивает отвод дождевой и талой воды с кровельных поверхностей непосредственно внутрь здания, минуя внешние элементы. Это решение имеет ряд значительных преимуществ по сравнению с традиционными наружными водостоками.

Во-первых, одним из основных преимуществ внутреннего водостока является его эстетическая привлекательность. Поскольку все элементы системы скрыты внутри здания, это позволяет сохранить чистоту и гармонию архитектурного облика. Внешние водостоки, напротив, могут создавать визуальный дискомфорт и нарушать общий стиль здания.

Во-вторых, внутренний водосток обеспечивает более эффективное управление водными потоками. Система, расположенная внутри, позволяет избежать проблем, связанных с замерзанием и засорением, которые часто возникают у наружных водостоков в холодное время года. Внутренние трубы, как правило, лучше защищены от воздействия низких температур, что снижает риск образования ледяных пробок и последующих повреждений.

Третьим важным аспектом является возможность оптимизации пространства. Внутренний водосток позволяет более рационально использовать кровельное пространство, так как не требует установки громоздких внешних конструкций. Это особенно актуально для современных зданий с ограниченной площадью, где каждый квадратный метр имеет значение.

Кроме того, внутренние водостоки обеспечивают более надежную защиту от протечек и повреждений. Поскольку система находится внутри здания, она менее подвержена механическим повреждениям, вызванным внешними факторами, такими как сильный ветер, град или падение посторонних предметов. Это значительно увеличивает срок службы системы и снижает затраты на ее обслуживание.

Также стоит отметить, что внутренний водосток может быть более эффективным в плане гидравлических расчетов. Системы, расположенные внутри, могут быть спроектированы с учетом особенностей здания, что позволяет оптимально распределить нагрузку и избежать проблем с отводом воды в случае сильных осадков.

Наконец, внутренний водосток способствует улучшению теплоизоляции здания. Скрытые трубы не подвергаются воздействию холодного воздуха снаружи, что позволяет сохранить тепло внутри помещений и снизить затраты на отопление.

Таким образом, внутренний водосток представляет собой современное и эффективное решение для организации водоотведения с кровель, которое сочетает в себе эстетические, функциональные и экономические преимущества.

Уход и обслуживание внутренней водосточной системы

Внутренние водосточные системы требуют регулярного ухода и обслуживания для обеспечения их эффективной работы и долговечности. Правильное обслуживание включает в себя несколько ключевых аспектов, которые помогут предотвратить проблемы с отводом воды и сохранить целостность кровли.

Первым шагом в уходе за внутренней водосточной системой является регулярная проверка состояния труб и желобов. Необходимо осматривать их на наличие повреждений, трещин или коррозии. Особенно важно уделять внимание соединениям, так как именно в этих местах чаще всего возникают протечки. При обнаружении повреждений следует немедленно произвести ремонт или замену элементов системы.

Вторым важным аспектом является очистка водосточных труб от мусора и загрязнений. Листья, ветки, пыль и другие посторонние предметы могут забивать трубы, что приводит к затруднению оттока воды и образованию луж на крыше. Рекомендуется проводить очистку не реже одного раза в год, а в осенний период, когда опадает много листвы, – чаще. Для этого можно использовать специальные щетки или водосточные сливы с сетками, которые предотвратят попадание крупных частиц в систему.

Третьим аспектом является проверка и обслуживание водосточных колодцев и отводов. Эти элементы должны быть свободны от мусора и обеспечивать свободный поток воды. Если в колодцах скапливается вода, это может свидетельствовать о проблемах с дренажем, которые необходимо решить. Важно также следить за состоянием фильтров и решеток, которые могут забиваться и требовать замены.

Кроме того, стоит обратить внимание на состояние крыши, так как она напрямую влияет на работу внутренней водосточной системы. Поврежденные или неправильно уложенные кровельные материалы могут привести к неправильному отведению воды и, как следствие, к ее накоплению в системе. Регулярные осмотры крыши помогут выявить потенциальные проблемы на ранней стадии.

Наконец, рекомендуется вести журнал обслуживания, в котором фиксировать все проведенные работы и выявленные проблемы. Это поможет не только систематизировать уход за водосточной системой, но и позволит своевременно реагировать на возникающие неисправности.

Таким образом, регулярный уход и обслуживание внутренней водосточной системы являются залогом ее эффективной работы и долговечности. Следуя простым рекомендациям, можно избежать серьезных проблем и обеспечить надежный отвод воды с кровли.

Ошибки при установке внутреннего водостока и как их избежать

Установка внутреннего водостока – это ответственный процесс, который требует внимательного подхода и тщательной подготовки. Ошибки, допущенные на этапе проектирования или монтажа, могут привести к серьезным последствиям, таким как протечки, повреждение конструкции здания и даже затопление помещений. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильный расчет диаметра труб

Одной из самых частых ошибок является неправильный выбор диаметра труб для внутреннего водостока. Слишком узкие трубы могут не справляться с объемом воды, что приведет к переполнению и затоплению. Для предотвращения этой проблемы необходимо заранее рассчитать максимальный объем осадков, который может собираться на крыше, и выбрать трубы соответствующего диаметра. Рекомендуется использовать специальные программы для гидравлического расчета или обратиться к специалистам.

2. Неправильное расположение водосточных труб

Еще одной распространенной ошибкой является неверное расположение водосточных труб. Если трубы установлены слишком далеко от точки сброса воды, это может привести к образованию луж и затоплению. Важно заранее спланировать расположение труб таким образом, чтобы вода могла свободно стекать в дренажную систему. Оптимально, если трубы будут расположены в местах, где скапливается наибольшее количество воды.

3. Игнорирование уклона труб

Уклон труб – это критически важный аспект, который нельзя игнорировать. Неправильный уклон может привести к застоям воды и образованию засоров. Рекомендуется устанавливать трубы с уклоном не менее 2% для обеспечения свободного стока воды. При этом важно следить за тем, чтобы уклон был равномерным на протяжении всей длины трубы.

4. Неправильная установка соединений и фитингов

Соединения и фитинги – это места, где чаще всего возникают утечки. Неправильная установка или использование некачественных материалов может привести к протечкам. Для предотвращения этой проблемы необходимо использовать только качественные фитинги и следовать инструкциям производителя при их установке. Также рекомендуется периодически проверять соединения на наличие утечек.

5. Отсутствие обслуживания системы

После установки внутреннего водостока важно не забывать о регулярном обслуживании системы. Накопление мусора и осадков в трубах может привести к засорам и ухудшению работы всей системы. Рекомендуется проводить регулярные проверки и чистку труб, особенно перед началом сезона дождей.

Избежание этих распространенных ошибок поможет обеспечить надежную и эффективную работу внутреннего водостока, что, в свою очередь, защитит здание от негативных последствий, связанных с неправильным отводом воды.
