Анкер рамный – это универсальный крепежный элемент, который находит широкое применение в строительстве и ремонте. В данной статье мы подробно рассмотрим его назначение, особенности монтажа и случаи, когда использование анкерного крепежа становится особенно целесообразным. Вы получите практические советы и рекомендации, которые помогут вам эффективно использовать анкер рамный в своих проектах, а также сможете ознакомиться с обучающим видео, демонстрирующим процесс установки.

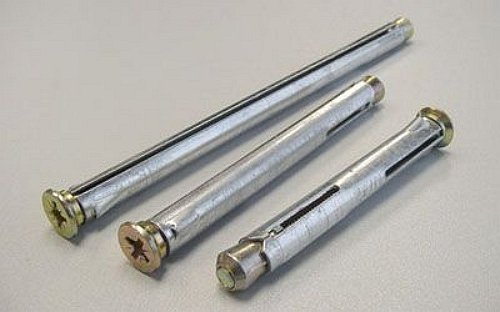

Анкер – классификация и сфера использования

По неофициальным данным, в России за квартал потребляется около 15 тысяч тонн различных анкерных креплений. Наш монтажный элемент занимает одно из ведущих мест в этом списке. Это связано с его техническими характеристиками и широким спектром применения, что делает его весьма популярным.

Изначально этот крепеж разработали для установки оконных рам и дверных коробок на бетонные и кирпичные основания. Поэтому дюбель получил название «рамный». На сегодняшний день крепеж полностью соответствует своим техническим характеристикам, и большинство таких дюбелей используется для монтажа металлопластиковых окон и дверных конструкций из различных материалов.

Однако благодаря своей универсальности применение анкеров не ограничивается только этими задачами. Этот крепеж отлично подходит для установки деревянного бруса и реек на разные основания. Например, его удобно использовать при монтаже деревянного бруса для устройства пола на небольшой площади, что актуально для обычного балконного блока, полы которого вы планируете сделать из дерева.

Крепление козырька дюбелями и анкерами

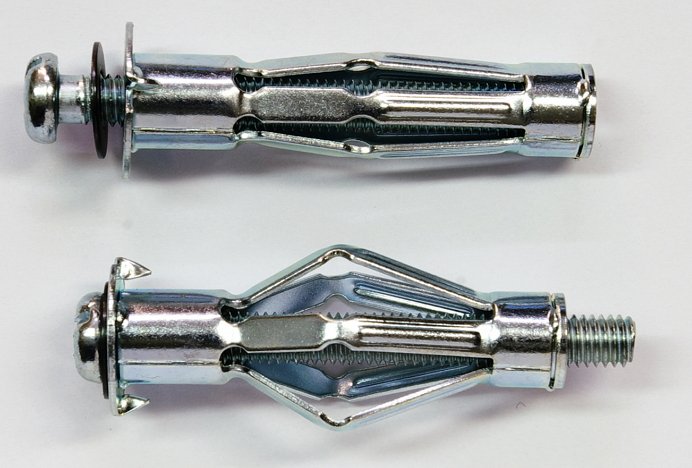

Анкер-дюбель как ключевой элемент конструкции

Полезно понимать, как работает данная технология крепежа и какие компоненты играют ключевую роль в её функционировании. Технические характеристики показывают, что эта конструкция предназначена для небольших нагрузок из-за ограниченных удерживающих свойств. Поэтому не стоит перегружать крепеж, так как он выдерживает вес до 30 килограммов.

В состав нашего крепежа входит металлическая втулка, которая благодаря распору надежно фиксируется в стене или полу. Ребра на втулке предотвращают её проворачивание во время установки, что обеспечивает надежное сцепление в отверстии. Распор происходит за счет конусообразной гайки, накручиваемой на основание.

Для удобства монтажа на шпильке предусмотрена шляпка с прорезями для фигурной отвертки. Согласно правилам установки, шляпка должна быть утоплена в материал и не выступать, поэтому она выполнена в форме конуса и легко входит в заранее подготовленный «потай». Обычно такие крепежи устанавливаются с помощью широкой фигурной отвертки в форме креста, что значительно упрощает монтаж в труднодоступных местах.

Fischer анкер для пенобетона FPX-I

Интересные факты

Вот несколько интересных фактов о рамных анкерах и их практическом использовании:

1. Универсальность применения: Рамные анкеры могут использоваться в различных строительных и монтажных работах, включая крепление конструкций к бетону, кирпичу и другим материалам. Их можно применять как в жилом, так и в промышленном строительстве, что делает их незаменимыми в арсенале строителей.

2. Способность к нагрузкам: Рамные анкеры способны выдерживать значительные нагрузки благодаря своей конструкции. Они обеспечивают надежное соединение и распределение нагрузки, что особенно важно при монтаже тяжелых конструкций, таких как стальные балки или системы вентиляции.

3. Легкость установки: Современные рамные анкеры часто имеют специальные механизмы, которые упрощают процесс установки. Например, некоторые модели могут быть установлены без предварительного сверления, что экономит время и снижает риск повреждения материала, к которому они крепятся.

Эти факты подчеркивают важность рамных анкеров в строительстве и их практическое значение для обеспечения надежности и долговечности конструкций.

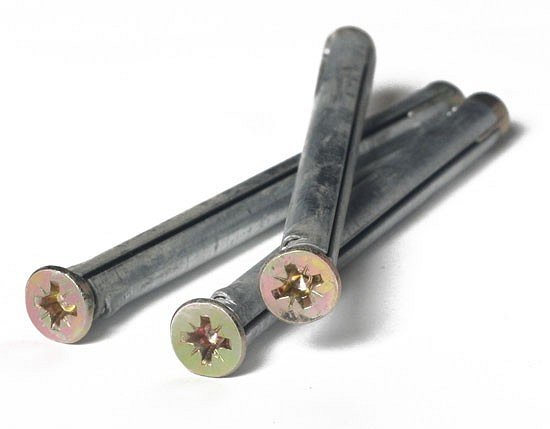

Рамный металлический анкер – делаем правильный выбор

Предположим, вы уже определились с целями использования крепежа и теперь готовы приобрести нужные детали для монтажа. Выбор монтажных болтов — важный этап, особенно с учетом большого количества некачественной продукции на рынке. При выборе анкерных крепежей стоит учитывать несколько ключевых аспектов:

• Материал крепежа. Анкеры могут быть изготовлены из различных металлов: обычной стали, оцинкованной стали, нержавеющей стали и латуни. В зависимости от условий эксплуатации следует подбирать соответствующий крепеж.
• Длина шпильки. Длина определяется в зависимости от задач, которые должен выполнять крепеж.
• Качество распорной втулки. Это один из самых важных параметров крепежного элемента. Толщина втулки должна составлять не менее 0,8 миллиметра, так как меньшая толщина может привести к ненадежному креплению.

Что касается длины и диаметра рабочей части болта, существуют определенные стандарты: размеры начинаются с 8×72 миллиметра, где 8 — это диаметр втулки, а 72 — длина шпильки. Максимальная длина крепежа может достигать 8×172 миллиметра. В некоторых случаях диаметр втулки может составлять 10 миллиметров, что считается усиленным крепежом и позволяет увеличить нагрузки на такой анкер.

Не забывайте учитывать материал, в котором планируете проводить монтаж. Дюбель будет надежно держаться в полнотелых материалах, таких как бетон или полнотелый кирпич. В рыхлых материалах удерживающая сила будет значительно ниже.

Классический распорный анкер Fix II

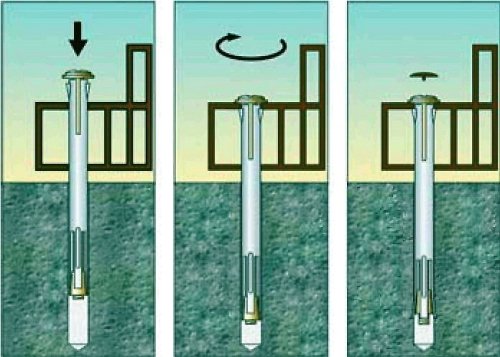

Правила монтажа элемента крепления

Теперь подробно рассмотрим ключевые правила установки дюбеля на конкретном примере. Соблюдение технических требований при монтаже анкера влияет на надежность закрепленного элемента конструкции, будь то дверная коробка или деревянный брус, на который мы планируем повесить тяжелый ковер. В первую очередь подготовим инструменты, необходимые для монтажа.

Для этого нам понадобятся перфоратор, бур диаметром 8 миллиметров и крестовая отвертка для закручивания крепежной шпильки. Не забудьте и про молоток. В качестве примера рассмотрим установку оконной рамы с использованием рамного крепежа. Итак, давайте начнем и поэтапно пройдем все шаги монтажа оконного блока.

Как правильно установить элемент крепления — пошаговая схема

Шаг 1: Устанавливаем раму в проем на распорках

Перед началом сверления отверстий и закрепления оконного блока важно правильно установить раму на распорках, выровняв её по вертикали и горизонтали. Для этого используйте подкладки под раму и зафиксируйте её с обеих сторон клиньями. Клинья следует забивать молотком плотно, чтобы рама надежно удерживалась в оконном проеме. Для проверки ровности конструкции используйте строительный уровень. Если обнаружите отклонения, аккуратными ударами молотка можно устранить недостатки, подвигая раму в нужную сторону.

Шаг 2: Размечаем места крепления, делаем «потай»

Теперь, когда рама надежно закреплена, нужно отметить места для установки крепежных болтов. Для небольшого кухонного окна обычно достаточно четырех креплений. Если же оконный проем широкий, количество крепежных элементов можно увеличить. Согласно стандартам, дюбели устанавливаются на расстоянии 30 сантиметров от верхнего и нижнего углов оконного блока. Если этот стандарт вам не подходит, вы можете внести изменения. Что касается «потая», на некоторых оконных рамах он уже предусмотрен. Если его нет, вы можете создать углубление, просверлив отверстие на уровне шляпки дюбеля.

Шаг 3: Монтаж крепежного элемента

Процесс установки становится простым. Если у вас деревянная рама, используйте подготовленное сверло, чтобы просверлить раму насквозь, углубляясь в бетон на нужную глубину. Затем вставьте болты по всему периметру в подготовленные отверстия и затяните их крестовой отверткой. Крепеж будет расширяться с обеих сторон: с одной стороны — конусообразной гайкой, с другой — шляпкой. После того как все болты надежно закручены, заполните щели вокруг окна монтажной пеной. Установка оконного блока завершена.

https://youtube.com/watch?v=LkLmNL9CWKg

Проверка прочности и надежности крепления

При использовании анкерных рамных креплений критически важно обеспечить их прочность и надежность. Это не только гарантирует долговечность конструкции, но и безопасность эксплуатации. В данной части статьи мы рассмотрим основные аспекты, которые необходимо учитывать при проверке прочности и надежности крепления.

Первым шагом в проверке прочности является выбор правильного типа анкера в зависимости от материала, в который он будет установлен. Разные материалы (бетон, кирпич, газобетон и т.д.) требуют различных типов анкеров, так как их прочностные характеристики значительно различаются. Например, для бетона подойдут химические анкеры или анкеры с резьбой, тогда как для кирпичной кладки лучше использовать анкеры с расширяющимся механизмом.

Следующим важным аспектом является расчет нагрузки. Необходимо точно определить, какую нагрузку будет испытывать крепление в процессе эксплуатации. Это включает в себя как статические, так и динамические нагрузки. Статические нагрузки могут быть связаны с весом конструкции, а динамические – с внешними факторами, такими как ветер или сейсмическая активность. Для этого часто используются специальные таблицы и программное обеспечение, которые помогают рассчитать допустимые нагрузки для различных типов анкеров.

Также стоит обратить внимание на глубину и диаметр отверстия, в которое будет установлен анкер. Неправильные размеры могут привести к снижению прочности крепления. Рекомендуется использовать сверла, соответствующие диаметру анкера, и следить за тем, чтобы отверстие было чистым и свободным от пыли и мусора, так как это также влияет на прочность соединения.

После установки анкера необходимо провести визуальный осмотр и, при возможности, тестирование на прочность. Это может включать в себя проверку на сдвиг и вырыв. Для этого можно использовать специальные инструменты, которые позволяют измерить силу, необходимую для разрушения крепления. Важно помнить, что даже если анкер выглядит целым, это не всегда гарантирует его надежность, поэтому тестирование является важным этапом.

Наконец, стоит учитывать условия эксплуатации. Влажность, температура и химические воздействия могут существенно повлиять на прочность анкеров. Например, в условиях высокой влажности рекомендуется использовать анкерные системы, устойчивые к коррозии, такие как нержавеющая сталь или специальные покрытия. Также следует учитывать, что при изменении температуры материалы могут расширяться или сжиматься, что может повлиять на прочность крепления.

В заключение, проверка прочности и надежности анкерных рамных креплений – это многоступенчатый процесс, который требует внимательного подхода и учета множества факторов. Правильный выбор анкера, точные расчеты нагрузок, соблюдение технологий установки и регулярное тестирование – все это поможет обеспечить надежность и долговечность креплений в любых условиях.

Ошибки при использовании анкерных рам и как их избежать

Использование анкерных рам в строительстве и ремонте может значительно повысить надежность и долговечность конструкций. Однако, несмотря на их преимущества, многие пользователи сталкиваются с распространенными ошибками, которые могут привести к снижению эффективности анкерных рам или даже к аварийным ситуациям. В этой части статьи мы рассмотрим основные ошибки, связанные с использованием анкерных рам, и предложим рекомендации по их предотвращению.

1. Неправильный выбор типа анкерной рамы

Одной из самых распространенных ошибок является выбор неподходящего типа анкерной рамы для конкретного проекта. Существует множество видов анкерных рам, каждая из которых предназначена для определенных условий эксплуатации. Например, для работы с бетоном и кирпичом подойдут одни типы анкерных рам, тогда как для легких конструкций, таких как гипсокартон, нужны совершенно другие. Перед покупкой важно тщательно изучить характеристики и рекомендации производителя.

2. Игнорирование рекомендаций по монтажу

Каждая анкерная рама имеет свои инструкции по установке, которые необходимо строго соблюдать. Ошибки на этапе монтажа, такие как неправильное сверление отверстий, недостаточная глубина или угол наклона, могут существенно снизить прочность соединения. Рекомендуется использовать специальные инструменты и следовать всем указаниям, чтобы обеспечить надежную фиксацию.

3. Недостаточная подготовка основания

Перед установкой анкерной рамы необходимо подготовить основание, на которое она будет монтироваться. Неправильная подготовка, такая как наличие пыли, грязи или влаги, может привести к снижению сцепления и, как следствие, к разрушению конструкции. Рекомендуется очищать поверхность и, при необходимости, использовать специальные грунтовки для улучшения адгезии.

4. Пренебрежение расчетами нагрузки

Каждая анкерная рама имеет свои пределы нагрузки, которые необходимо учитывать при проектировании. Пренебрежение расчетами может привести к перегрузке и, как следствие, к разрушению конструкции. Важно заранее рассчитать все нагрузки, которые будут действовать на анкерную раму, и выбрать соответствующий тип и количество анкеров.

5. Использование некачественных материалов

Качество анкерных рам и сопутствующих материалов играет ключевую роль в их долговечности и надежности. Использование дешевых или поддельных изделий может привести к серьезным последствиям. Рекомендуется приобретать анкерные рамы только у проверенных производителей и поставщиков, а также обращать внимание на сертификаты качества.

6. Игнорирование условий эксплуатации

Условия эксплуатации, такие как температура, влажность и воздействие химических веществ, могут существенно повлиять на работу анкерных рам. Необходимо учитывать эти факторы при выборе материалов и проектировании конструкции. Например, для внешних работ лучше использовать анкерные рамы, устойчивые к коррозии.

Избегая этих распространенных ошибок, можно значительно повысить эффективность и надежность использования анкерных рам в различных строительных проектах. Правильный выбор, тщательная подготовка и соблюдение всех рекомендаций помогут обеспечить долговечность и безопасность конструкций.

Советы по выбору анкерных рам для различных материалов

При выборе анкерных рам важно учитывать тип материала, в который будет производиться крепление. Разные материалы требуют различных подходов и типов анкерных рам для обеспечения надежности и долговечности крепления.

1. Бетон: Для крепления в бетонных конструкциях лучше всего подходят рамные анкеры, которые обеспечивают надежное сцепление благодаря своей конструкции. Рекомендуется использовать анкеры с расширяющимся механизмом, который при установке увеличивается и создает прочное соединение. Обратите внимание на класс бетона: для тяжелых нагрузок выбирайте анкеры, рассчитанные на высокие прочностные характеристики.

2. Кирпич: При работе с кирпичом важно учитывать его тип и состояние. Для полнотелого кирпича подойдут стандартные анкерные рамки, но для пустотелого кирпича лучше использовать специальные анкеры с дополнительными элементами, которые предотвращают разрушение материала. Также стоит обратить внимание на длину анкера, чтобы обеспечить достаточную глубину вхождения в кирпич.

3. Дерево: При креплении в деревянные конструкции рекомендуется использовать анкерные рамки с саморезами, которые обеспечивают надежное соединение без риска раскалывания древесины. Важно выбирать анкеры, которые имеют защитное покрытие, чтобы предотвратить коррозию и продлить срок службы крепежа.

4. Гипсокартон: Для гипсокартонных стен лучше всего подходят специальные анкеры, которые обеспечивают равномерное распределение нагрузки. Используйте рамные анкеры с широкими крыльями, которые раскрываются за стенкой и обеспечивают надежное крепление. Также стоит учитывать толщину гипсокартона, чтобы выбрать подходящий тип анкера.

5. Металл: При креплении в металлические конструкции рекомендуется использовать анкеры с резьбой, которые обеспечивают надежное соединение. Важно выбирать анкеры, которые подходят для конкретного типа металла, чтобы избежать повреждений и обеспечить долговечность крепления.

В заключение, выбор анкерных рам зависит от множества факторов, включая тип материала, условия эксплуатации и предполагаемую нагрузку. Правильный выбор анкерных рам обеспечит надежность и безопасность крепления, что особенно важно в строительстве и ремонте.
