Установка циркуляционного насоса – это важный этап в организации эффективной работы систем отопления в частных домах. В данной статье мы подробно рассмотрим все нюансы и хитрости процесса установки, чтобы вы могли самостоятельно выполнить эту процедуру без лишних трудностей. Мы предоставим схемы подключения и полезные советы, а также видеоинструкцию, что сделает процесс еще более понятным и доступным для каждого. Правильная установка циркуляционного насоса не только повысит комфорт в вашем доме, но и поможет сэкономить на расходах на отопление.

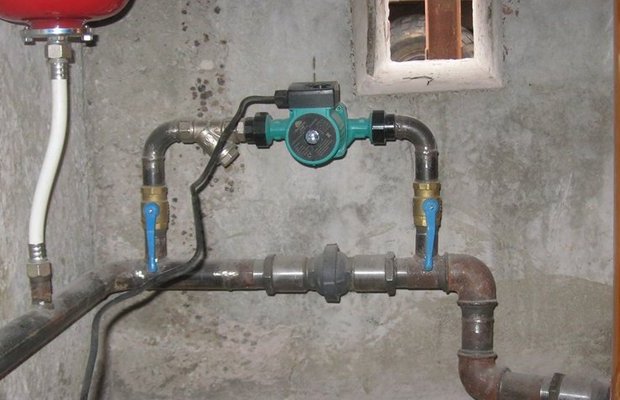

Циркуляционные насосные установки – устройство и принцип функционирования

В закрытых системах отопления требуется принудительная циркуляция горячей воды. Эту задачу выполняют циркуляционные насосы, состоящие из металлического мотора или ротора, соединенного с корпусом, обычно из нержавеющей стали. Движение теплоносителя обеспечивает крыльчатка на валу ротора. Вся система приводится в действие электрическим двигателем.

В конструкции таких насосов также присутствуют следующие элементы:

• запорные и обратные клапаны;
• проточная часть (чаще всего из бронзового сплава);
• термостат (защищает насос от перегрева и способствует экономичному использованию устройства);
• таймер работы;
• разъем (штекерный).

При установке в систему отопления насос втягивает воду и подает ее в трубопровод благодаря центробежной силе, возникающей при вращении крыльчатки. Циркуляционный насос будет работать эффективно только в том случае, если создаваемый им напор преодолевает гидравлическое сопротивление различных элементов системы отопления, таких как радиаторы и трубы.

Циркуляционный насос для отопления: устройство, работа, установка

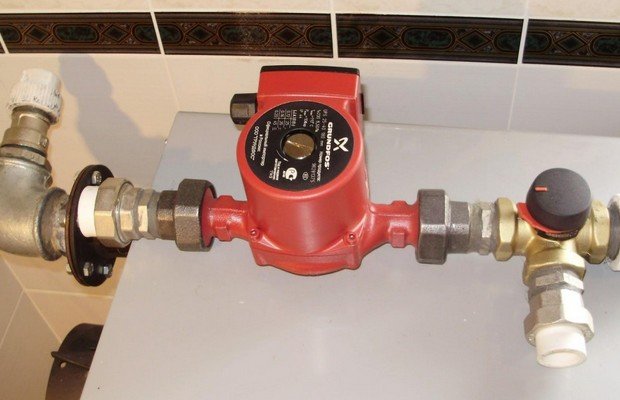

Разновидности насосов и их особенности

В систему отопления загородного дома можно установить различные циркуляционные насосы, которые делятся на две основные категории: «сухие» и «мокрые». При самостоятельной установке насосов первого типа важно помнить, что их мотор отделен от рабочей части с помощью уплотнительных колец из нержавеющей стали. При запуске устройства начинается движение этих колец, создавая герметичное соединение с помощью тонкой водяной пленки между уплотнителями.

Эффективная герметизация достигается благодаря разнице в давлении между атмосферой и системой отопления. «Сухие» насосы работают достаточно шумно, поэтому их устанавливают в звукоизолированных помещениях частного дома. Эффективность работы таких агрегатов составляет около 80%.

Существует три разновидности «сухих» насосов для подключения к системе отопления: горизонтальные, вертикальные и блочные. В горизонтальных моделях электрический мотор располагается горизонтально, а нагнетательный патрубок прикрепляется к корпусу, в то время как всасывающий патрубок находится на валу с лицевой стороны. В вертикальных установках патрубки располагаются на одной оси, а двигатель установлен вертикально. В блочных агрегатах горячая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухими» насосами требует определенных усилий. Их компоненты необходимо регулярно смазывать специальными составами. В противном случае торцевые уплотнители могут быстро выйти из строя, что приведет к остановке насоса. Кроме того, «сухие» агрегаты следует устанавливать в помещениях с минимальным количеством пыли, так как ее частицы могут вызвать разгерметизацию устройства.

В «мокрых» насосах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок находятся в воде. «Мокрые» насосы работают гораздо тише, и их проще установить самостоятельно. Также их техническое обслуживание значительно легче по сравнению с «сухими» моделями.

Корпус «мокрых» агрегатов обычно изготавливается из латуни или бронзы. Между статором и ротором обязательно присутствует специальный разделитель из нержавеющей стали, называемый стаканом. Он необходим для обеспечения герметичности двигателя и его электрических компонентов. Именно «мокрые» насосы чаще всего устанавливаются в системы отопления загородных домов.

Они эффективно справляются с обогревом небольших площадей. Однако для крупных объектов такие насосы не подходят, так как их производительность обычно не превышает 50%. Низкий КПД «мокрых» установок объясняется сложностью качественной герметизации стакана между статором и ротором.

https://youtube.com/watch?v=OgnzOFKcThg

Интересные факты

Вот несколько интересных фактов о установке циркуляционного насоса:

1. Энергоэффективность: Установка циркуляционного насоса может значительно повысить энергоэффективность системы отопления. Он обеспечивает равномерное распределение тепла по всем радиаторам, что позволяет сократить потребление энергии и снизить счета за отопление.

2. Упрощение монтажа: Современные циркуляционные насосы часто имеют компактные размеры и простую конструкцию, что делает их установку доступной даже для людей без специальной подготовки. Многие производители предлагают подробные инструкции и видеоуроки, что позволяет легко справиться с задачей самостоятельно.

3. Автоматизация и управление: Современные циркуляционные насосы могут быть оснащены интеллектуальными системами управления, которые автоматически регулируют скорость работы насоса в зависимости от температуры в системе. Это не только улучшает комфорт, но и увеличивает срок службы оборудования, так как снижает износ компонентов.

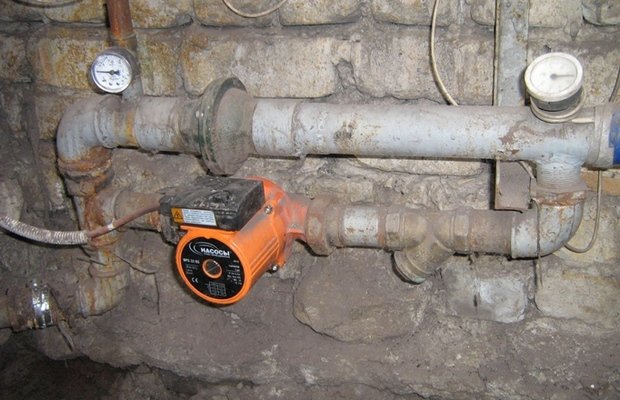

О выборе оборудования и правилах его самостоятельного расчета

Основным показателем эффективности циркуляционного насоса является его мощность. Для домашних систем отопления не стоит стремиться к покупке самой мощной модели, так как это приведет к излишнему шуму и ненужным затратам на электроэнергию.

Важно правильно рассчитать необходимую мощность насоса, основываясь на следующих параметрах:

• напор горячей воды;
• диаметр труб;
• производительность и пропускная способность котла;
• температура теплоносителя.

Определить расход горячей воды достаточно просто. Он соответствует мощности вашего отопительного оборудования. Например, если у вас установлен газовый котел мощностью 20 кВт, то расход воды за час составит не более 20 литров. Напор циркуляционного насоса для системы отопления составляет примерно 50 см на каждые 10 метров трубопровода. Чем длиннее трубы, тем более мощный насос потребуется. Также стоит учитывать толщину труб: сопротивление движению воды в системе будет выше при использовании труб с меньшим сечением.

В трубах диаметром полдюйма расход теплоносителя составляет 5,7 литра в минуту при стандартной скорости 1,5 м/с, в трубах диаметром 1 дюйм — 30 литров, а в трубах сечением 2 дюйма — 170 литров. Подбирайте диаметр труб так, чтобы избежать лишних затрат на энергоресурсы.

Расход насоса можно рассчитать по формуле: N/(t2-t1). Здесь t1 — температура воды в обратных трубах (обычно 65–70 °С), t2 — температура, которую выдает отопительное оборудование (не менее 90 °С). Литера N обозначает мощность котла, указанную в паспорте устройства. Напор насоса устанавливается в соответствии с принятыми стандартами в нашей стране и Европе. Считается, что 1 кВт мощности циркуляционного насоса достаточно для качественного обогрева 1 квадратного метра площади частного дома.

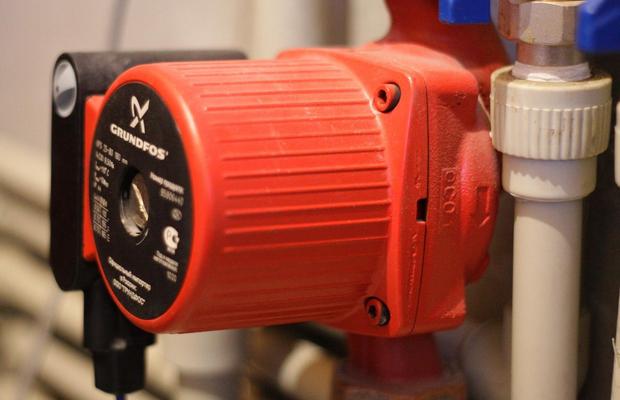

Циркуляционный насос

Схемы и стандарты монтажа насосного оборудования своими руками

Установка циркуляционных насосов может быть выполнена двумя основными способами. Первый метод — двухтрубная схема, которая характеризуется значительным перепадом температур и переменным потоком теплоносителя. Второй метод — однотрубная схема, при которой перепад температур минимален, а расход теплоносителя остается постоянным.

Подключение насоса можно выполнить самостоятельно, следуя инструкции, прилагаемой к устройству. В ней подробно описан порядок монтажа всех необходимых элементов. Перед началом установки обязательно слейте воду из системы. Часто требуется также очистка, так как в процессе эксплуатации котла на внутренних стенках труб накапливается мусор, который может негативно сказаться на работе системы.

Эксперты рекомендуют устанавливать циркуляционный насос перед котлом, на обратной линии. Это предотвращает риск закипания в открытой системе отопления, который может возникнуть из-за вакуума, создаваемого при установке насоса на подаче. Кроме того, установка насоса на обратке значительно увеличивает его надежность, так как он работает при более низких температурах.

Процесс установки насоса включает следующие шаги:

1. Создайте обвод (или байпас) в месте установки насоса. Диаметр байпаса должен быть немного меньше диаметра основной трубы.
2. Установите вал насосного устройства строго горизонтально и разместите клеммную коробку сверху.
3. Установите шаровые краны с обеих сторон насоса.
4. Установите фильтр. Без этого устройства эксплуатация насоса не рекомендуется.
5. Разместите автоматический (или ручной) выпускной клапан над обводной линией для устранения воздушных пробок, которые могут образовываться в системе.

На входе и выходе циркуляционного насоса устанавливается запорная арматура. Для открытых систем отопления также потребуется расширительный бачок (в закрытых системах он не нужен). Завершающим этапом монтажа является обработка всех соединений герметиком для обеспечения надежности и герметичности системы.

Установка циркуляционного насоса своими силами.

Подготовка к установке: инструменты и материалы

Перед тем как приступить к установке циркуляционного насоса, необходимо тщательно подготовиться. Это включает в себя как сбор необходимых инструментов, так и выбор подходящих материалов. Правильная подготовка поможет избежать непредвиденных ситуаций и обеспечит качественный результат.

Инструменты:

• Набор ключей: Для установки насоса вам понадобятся как рожковые, так и торцевые ключи. Убедитесь, что у вас есть ключи подходящего размера для крепежных элементов насоса.
• Отвертки: Плоская и крестовая отвертка помогут вам в работе с креплениями и электрическими соединениями.
• Плоскогубцы: Эти инструменты могут понадобиться для удержания мелких деталей или для работы с трубами.
• Резьбовые уплотнители: Для герметизации соединений вам могут понадобиться лен, фум-лента или специальные уплотнительные пасты.
• Ножовка по металлу: Если необходимо подрезать трубы, то ножовка станет незаменимым инструментом.
• Измерительные инструменты: Линейка или рулетка помогут вам точно измерить длину труб и расстояние между креплениями.
• Электрический тестер: Для проверки электрических соединений и безопасности установки.

Материалы:

• Циркуляционный насос: Выберите насос, соответствующий вашим требованиям по мощности и производительности. Обратите внимание на его характеристики и совместимость с вашей системой отопления.
• Трубы и фитинги: Убедитесь, что у вас есть все необходимые трубы и соединительные элементы, которые соответствуют диаметру вашего насоса и существующей системе.
• Крепежные элементы: Закрепите насос с помощью болтов, гаек и шайб, которые должны быть включены в комплект поставки или куплены отдельно.
• Электрические провода: Подготовьте провода для подключения насоса к электросети. Убедитесь, что они соответствуют требованиям по сечению и изоляции.
• Герметики и уплотнители: Используйте качественные герметики для предотвращения утечек в местах соединений.

После того как все инструменты и материалы собраны, можно переходить к следующему этапу – непосредственной установке циркуляционного насоса. Важно помнить, что правильная подготовка является залогом успешного выполнения работы и долговечности системы в целом.

Пошаговая инструкция по установке циркуляционного насоса

Установка циркуляционного насоса – это важный этап в организации эффективной системы отопления или горячего водоснабжения. Правильная установка насоса обеспечивает его надежную работу и долговечность. В этой инструкции мы рассмотрим пошаговый процесс установки циркуляционного насоса, который поможет вам выполнить эту задачу самостоятельно.

Шаг 1: Подготовка к установке

Перед началом установки необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Циркуляционный насос
• Ключи для гаек и болтов
• Отвертка
• Уровень
• Трубопроводные фитинги
• Уплотнительные материалы (фум-лента, герметик)
• Теплоизоляция (при необходимости)

Также убедитесь, что у вас есть доступ к электрической сети для подключения насоса.

Шаг 2: Выбор места установки

Циркуляционный насос должен быть установлен в горизонтальном положении, чтобы избежать воздушных пробок и обеспечить оптимальную работу. Выберите место, где насос будет защищен от влаги и механических повреждений. Обычно насос устанавливают на обратной линии отопления, ближе к котлу.

Шаг 3: Отключение системы

Перед установкой насоса необходимо отключить систему отопления или горячего водоснабжения. Для этого закройте все краны и дайте системе остыть. После этого слейте воду из трубопроводов, чтобы избежать протечек во время установки.

Шаг 4: Установка насоса

Сначала удалите участок трубы, где будет установлен насос. Для этого используйте труборез или ножовку. Убедитесь, что края труб ровные и не имеют заусенцев. Затем установите насос, используя соответствующие фитинги. Обратите внимание на направление потока воды, указанное на корпусе насоса. Убедитесь, что насос установлен строго по горизонтали, используя уровень.

Шаг 5: Подключение насоса

После установки насоса необходимо подключить его к электрической сети. Убедитесь, что все соединения надежно зафиксированы и не имеют утечек. Используйте уплотнительные материалы для предотвращения протечек. Подключите насос к электросети, следуя инструкциям производителя. Обратите внимание на правильность подключения фаз и нуля.

Шаг 6: Проверка работы

После завершения установки откройте краны и запустите систему. Проверьте все соединения на наличие утечек. Убедитесь, что насос работает корректно, и нет посторонних шумов. Если все в порядке, можно приступать к настройке режима работы насоса в зависимости от потребностей вашей системы.

Шаг 7: Завершение установки

После успешной проверки работы насоса, при необходимости, утеплите трубы и насос, чтобы избежать потерь тепла. Убедитесь, что все инструменты убраны, а рабочее место очищено от мусора.

Следуя этой пошаговой инструкции, вы сможете установить циркуляционный насос самостоятельно, что не только сэкономит ваши средства, но и даст вам уверенность в правильности выполнения работы.

Обслуживание и диагностика циркуляционного насоса после установки

После установки циркуляционного насоса важно обеспечить его правильное обслуживание и регулярную диагностику, чтобы гарантировать эффективную и долговечную работу системы отопления или водоснабжения. Правильное обслуживание включает в себя несколько ключевых аспектов, которые помогут предотвратить возможные неисправности и продлить срок службы оборудования.

Регулярная проверка состояния насоса

Первым шагом в обслуживании циркуляционного насоса является регулярная проверка его состояния. Это включает в себя осмотр на наличие утечек, коррозии и механических повреждений. Убедитесь, что все соединения надежно затянуты, а корпус насоса не имеет трещин или других дефектов. Также стоит обратить внимание на уровень шума во время работы: если насос стал работать громче, чем обычно, это может быть признаком износа подшипников или других внутренних компонентов.

Очистка фильтров и системы

Циркуляционные насосы часто имеют встроенные фильтры, которые необходимо регулярно очищать от загрязнений. Загрязненные фильтры могут привести к снижению производительности насоса и увеличению энергозатрат. Рекомендуется проводить очистку фильтров не реже одного раза в год, а в условиях повышенной загрязненности воды – чаще. Также стоит проверить и очистить всю систему трубопроводов от отложений и накипи, что поможет избежать засоров и повысит эффективность работы насоса.

Проверка уровня жидкости и давления

Важно следить за уровнем жидкости в системе и давлением, так как недостаток жидкости или низкое давление могут привести к перегреву и повреждению насоса. Рекомендуется устанавливать манометры и уровнемеры, которые позволят контролировать эти параметры в реальном времени. Если давление в системе падает ниже нормы, необходимо выяснить причину и устранить проблему, чтобы избежать серьезных повреждений оборудования.

Диагностика электрических компонентов

Циркуляционные насосы часто оснащены электрическими компонентами, такими как датчики и реле. Регулярная проверка их работоспособности поможет избежать сбоев в работе насоса. Проверьте состояние проводки, соединений и контактов на наличие коррозии или повреждений. В случае обнаружения неисправностей, их следует устранить немедленно, чтобы предотвратить более серьезные проблемы.

Плановое техническое обслуживание

Рекомендуется проводить плановое техническое обслуживание циркуляционного насоса не реже одного раза в год. Это может включать в себя полную разборку насоса, проверку всех внутренних компонентов, замену изношенных деталей и смазку подшипников. Такой подход позволит выявить потенциальные проблемы на ранней стадии и избежать дорогостоящего ремонта или замены оборудования в будущем.

Заключение

Обслуживание и диагностика циркуляционного насоса после установки – это важные этапы, которые помогут обеспечить надежную и эффективную работу системы. Регулярные проверки, очистка, контроль параметров и плановое техническое обслуживание позволят значительно продлить срок службы насоса и снизить риск возникновения серьезных неисправностей.
