Буронабивной фундамент — это один из наиболее эффективных и надежных способов создания основания для зданий и сооружений, особенно в условиях сложного грунта. В данной статье мы подробно рассмотрим устройство буронабивного фундамента с ростверком и на сваях, его преимущества и недостатки, а также этапы выполнения работ, включая бурение скважин и заливку свай. Эта информация будет полезна как профессиональным строителям, так и владельцам частных домов, которые планируют строительство на нестабильных или слабо несущих грунтах. Понимание особенностей буронабивного фундамента поможет вам сделать правильный выбор и обеспечить долговечность и надежность вашего строения.

Устройство буронабивных свай

Для возведения многоэтажных и частных домов можно использовать буронабивные сваи. Эти конструкции представляют собой монолитные опоры цилиндрической формы с арматурным каркасом, предназначенные для создания свайно-ленточных фундаментов различных типов зданий.

Фундамент на буронабивных сваях часто возводят, когда создание другого типа основания затруднено или невозможно. К таким ситуациям относятся:

• высокий уровень грунтовых вод (на глубине 2 метров и менее);
• низкая несущая способность грунта на строительном участке;
• масса строящегося здания превышает 350 тонн;
• небольшой уклон территории;
• значительная глубина промерзания грунта.

В этих случаях буронабивные сваи становятся оптимальным решением, обеспечивая высокую устойчивость конструкции. Однако у данного типа основания есть и существенный недостаток — невозможность обустройства подвального помещения.

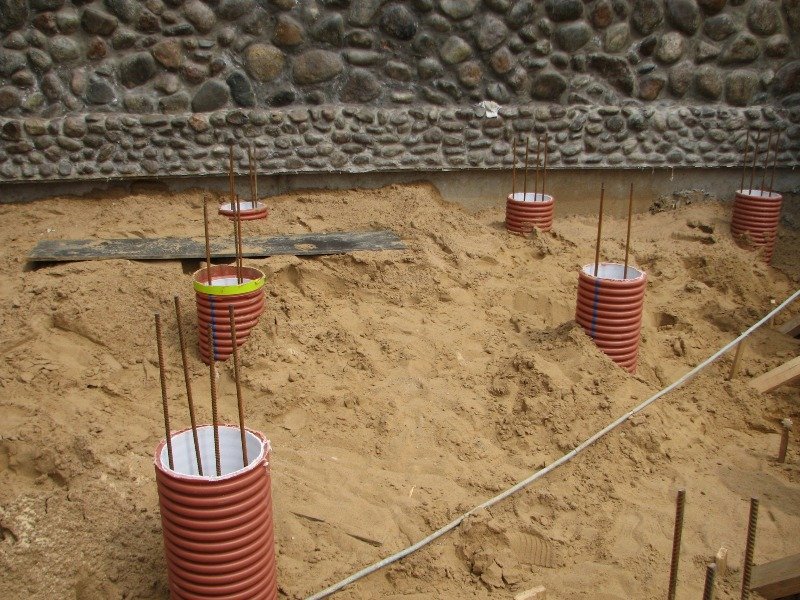

В промышленном строительстве сваи устанавливаются с помощью специализированного оборудования. В случае частных домов большинство операций выполняется вручную. Важно учитывать характеристики грунта: если почва склонна к осыпанию, потребуется использование опалубки для заливки свай.

Фундамент на сваях буронабивного вида

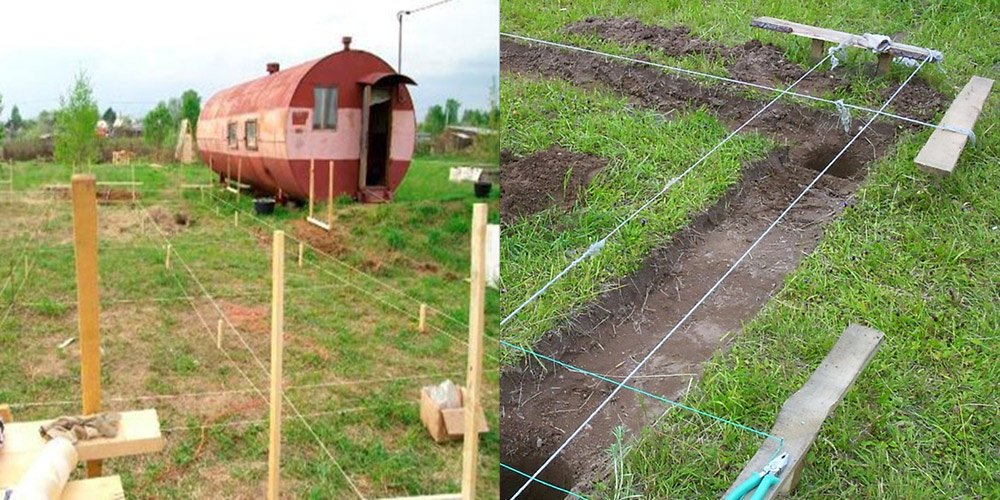

Строительство фундамента начинается с разметки участка, где проектные размеры переносятся с чертежа на землю. Это просто, если строение имеет квадратную или прямоугольную форму. В углах будущего здания устанавливаются колышки, между которыми натягивается верёвка, что позволяет проверить угол и ровность каждой стороны. Далее определяют местоположение каждой сваи, расстояние между которыми должно составлять 1–1,5 метра. Эти точки также обозначаются колышками. Затем выполняется обноска, необходимая для надежного закрепления осей здания в перпендикулярных направлениях. Крепление обноски устанавливается на 2 метра дальше от мест для свай.

Для установки обноски рекомендуется использовать П-образные конструкции, опоры которых закапываются в землю. На поперечинах натягиваются шнуры, обозначающие оси здания. Обноска выполняется со всех четырёх сторон, параллельно каждой разбивочной оси.

Интересные факты

Вот несколько интересных фактов о буронабивных фундаментах и их устройстве:

1. Экологичность: Буронабивные фундаменты считаются более экологически чистыми по сравнению с традиционными методами, так как они требуют меньше земляных работ и не создают большого количества строительного мусора. Это позволяет минимизировать воздействие на окружающую среду.

2. Гибкость в проектировании: Буронабивные фундаменты могут быть адаптированы под различные условия грунта и нагрузки. Это делает их идеальными для строительства в сложных геологических условиях, таких как заболоченные или сейсмоактивные районы.

3. Скорость монтажа: Устройство буронабивного фундамента может быть выполнено значительно быстрее, чем традиционные фундаменты, так как процесс бурения и установки может происходить одновременно. Это сокращает сроки строительства и позволяет быстрее вводить объект в эксплуатацию.

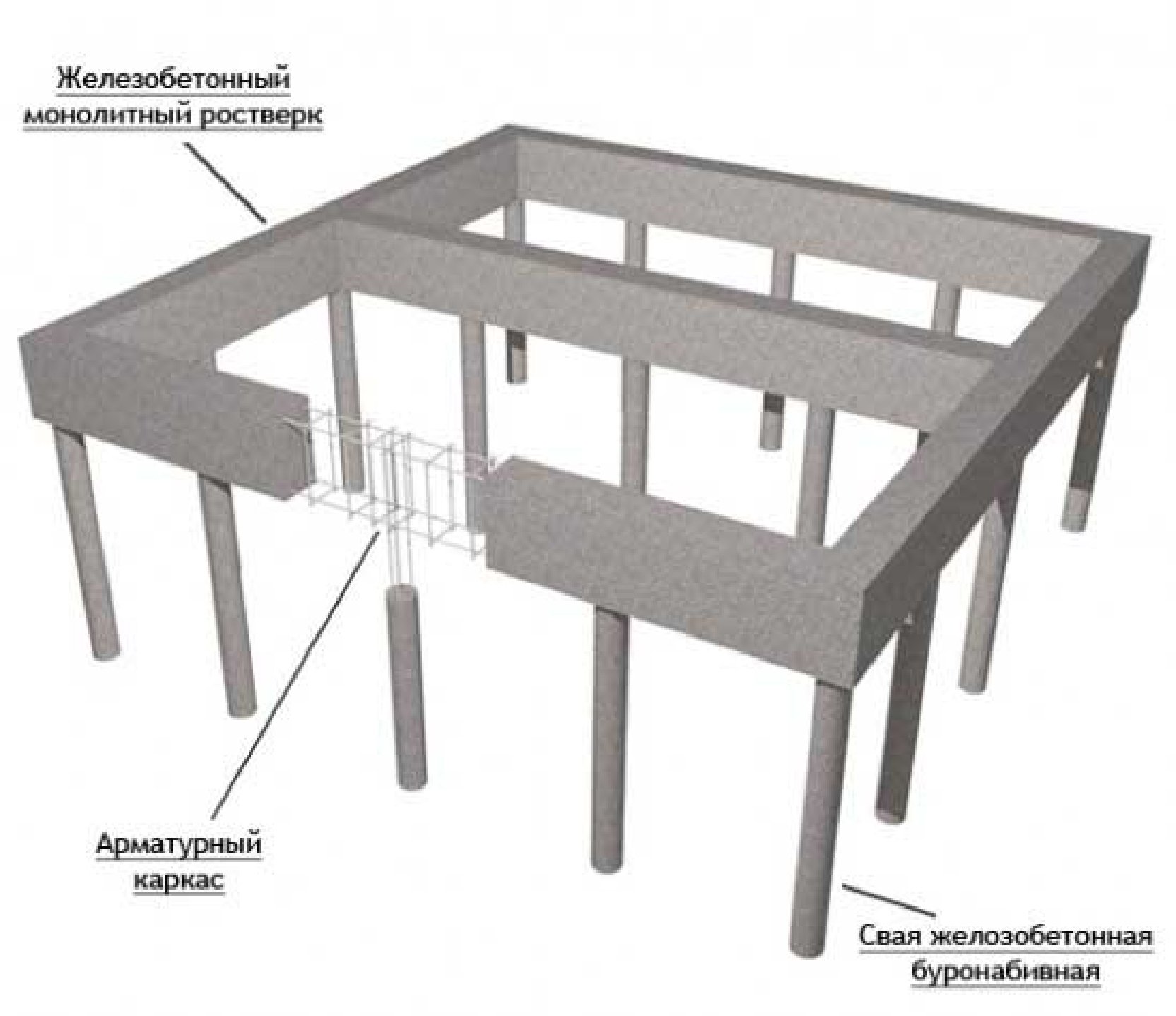

Буронабивное основание с ростверком

Одним из типов буронабивного фундамента является конструкция с ростверком, выполненным из монолитного бетона или деревянного бруса. Этот фундамент идеально подходит для легких строений из дерева или кирпича. Его можно создать самостоятельно без специализированной техники, что делает его популярным выбором для частных домов.

Процесс установки свайно-ростверкового фундамента включает следующие этапы:

1. Разметка и обустройство территории.
2. Бурение отверстий в указанных местах. Для свай диаметром менее 350 мм можно использовать садовый бур.
3. Укрепление стенок скважин с помощью опалубки. В качестве опалубки можно использовать лист рубероида, свернутый в цилиндр.
4. Армирование. Для свайного фундамента необходимо создать продольный каркас из прутьев диаметром 12–16 мм. Количество прутьев зависит от диаметра сваи, но оптимальным вариантом считается использование 4–6 прутьев на одну сваю.
5. Заливка бетоном. Если количество свай небольшое, бетон можно замесить вручную. В противном случае лучше воспользоваться бетономешалкой с насосом. Если сваи заливаются одновременно с ростверком, потребуется готовый раствор. Перед выполнением следующих операций сваям нужно дать время для схватывания в течение 5–7 дней.
6. Установка опалубки для ростверка. Поскольку ростверк будет находиться на определенной высоте от земли, опалубка должна быть выполнена в виде короба, закрепленного на проектной высоте.
7. Укладка армирующего каркаса. Каркас изготавливается по аналогичной схеме, как и для свай. В местах соединения с опорами он должен связываться с каркасами свай.
8. Заливка ростверка. Заполнение опалубки раствором необходимо осуществить в течение одного дня, иначе бетон схватится слоями и не достигнет необходимой прочности. Поэтому на этом этапе использование бетонного насоса становится обязательным.
9. После заливки бетон следует проштыковать для удаления воздушных пузырьков. Это можно сделать с помощью глубинного вибратора или обычного арматурного прута. Затем поверхность ростверка нужно выровнять и накрыть гидроизолирующей пленкой или рубероидом.
10. Через 28–30 дней ростверк полностью затвердеет, и можно будет продолжать строительство.

Ростверк также может быть изготовлен из деревянного бруса, размеры которого зависят от веса строения. Крепление деревянных элементов осуществляется на оголовках, закрепленных на торцах свай.

Видео: ростверк на буронабивных сваях

Ростверк на буронабивных сваях | Когда нужно применять сваи?

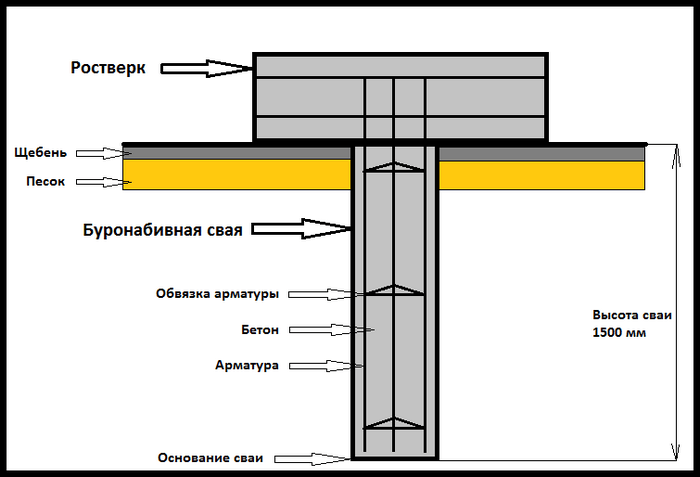

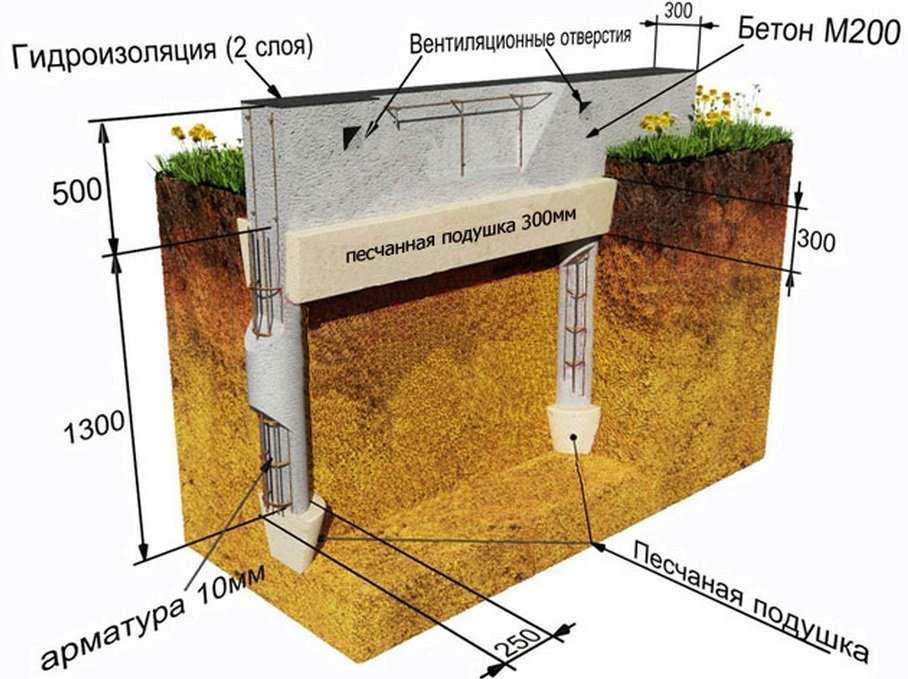

Ленточный буронабивной фундамент

Для небольших строений, дач или частных домов идеально подходит ленточный фундамент на буронабивных сваях. Эта конструкция состоит из опорных свай, надежно закрепленных в земле и соединенных монолитным ростверком из бетона. При создании такого фундамента не требуется тщательное выравнивание участка, а основание закладывается ниже уровня промерзания грунта. Процесс строительства отличается минимальными трудозатратами. Ленточный буронабивной фундамент не требует сложных расчетов: достаточно рассчитать диаметр свай, выбрать уровень их заглубления и количество опор.

Строительство ленточного буронабивного фундамента включает следующие ключевые этапы:

1. Разметка и обноска, в ходе которых отмечаются места установки всех свай.
2. Выкапывание траншеи, ширина которой зависит от диаметра свай и толщины стен.
3. Бурение скважин для установки свай, глубина которых может достигать 2 метров.
4. Укрепление стенок скважин гильзой из рубероида и засыпка небольшого слоя песка на дно.
5. Установка арматурного каркаса в скважину.
6. Заполнение скважины бетоном после завершения всех подготовительных работ.

Для полного высыхания конструкции потребуется 4–5 недель. После этого можно продолжать строительство здания в соответствии с проектом.

Видео: свайно-ленточный фундамент

свайно ленточный фундамент

Особенности бурения скважин

Бурение скважин — ключевой этап в создании буронабивного фундамента. Важно правильно определить диаметр свай и глубину их заложения, а также предусмотреть гидроизоляцию после завершения бурения. Наиболее распространенные параметры свай в строительстве — диаметр 280 мм и глубина до 2 м. Эти характеристики идеально подходят для возведения двухэтажного дома.

При строительстве частного жилья бурение может выполняться вручную с помощью ручного мотобура. Это устройство создает аккуратные скважины, что упрощает установку свай.

Инструмент оснащен специальным элементом, который облегчает расширение основания опор. Диаметр этой части может достигать 500 мм, что является оптимальным решением для крупных конструкций.

Видео: буронабивные сваи, очистка и заливка своими руками

Буронабивные сваи , очистка и заливка своими руками

Преимущества и недостатки бурозаливного фундамента

Каждый тип фундамента для зданий имеет свои плюсы и минусы. Бурозаливной фундамент особенно популярен на участках с сложными грунтовыми условиями. Однако перед его установкой важно учитывать несколько ключевых характеристик:

• высокая степень надежности;
• защита от воздействия грунтовых вод;
• возможность использования на мягких грунтах;
• экономичность в плане строительных материалов;
• короткие сроки строительства.

Главный недостаток бурозаливного фундамента — его ограниченная применимость. Он подходит преимущественно для малоэтажных и легких конструкций, поэтому его часто выбирают для частных домов высотой до трех этажей.

Видео: особенности, плюсы и минусы свайного фундамента

Возведение буронабивного фундамента применяется при строительстве легких сооружений на разных типах грунта. Этот тип основания обеспечивает надежность, долговечность и стабильность жилых домов.

Свайные фундаменты. Плюсы, минусы и рекомендации.

Технология устройства буронабивных свай

Технология устройства буронабивных свай представляет собой комплекс мероприятий, направленных на создание свайных фундаментов, которые обеспечивают надежную поддержку зданий и сооружений. Буронабивные сваи изготавливаются непосредственно на строительной площадке, что позволяет адаптировать их под конкретные условия грунта и нагрузки.

Процесс устройства буронабивных свай включает несколько ключевых этапов:

1. Подготовка площадки: Перед началом работ необходимо провести геологические изыскания, чтобы определить характеристики грунта, уровень грунтовых вод и другие важные параметры. После этого площадка очищается от растительности, мусора и других препятствий.
2. Разметка свайных полей: На подготовленной площадке осуществляется разметка мест установки свай. Это делается с помощью геодезических инструментов, что позволяет точно определить координаты каждой сваи.
3. Бурение скважин: На следующем этапе начинается бурение скважин. Для этого используются специальные буровые установки, которые могут быть как мобильными, так и стационарными. Бурение может осуществляться с использованием различных технологий, включая роторное и ударное бурение. Глубина скважин определяется в зависимости от проектных требований и характеристик грунта.
4. Установка арматурного каркаса: После достижения необходимой глубины в скважину устанавливается арматурный каркас. Он служит для повышения прочности сваи и предотвращения ее разрушения под воздействием нагрузок. Арматура может быть выполнена из стальных прутков, которые связываются между собой с помощью проволоки или сварки.
5. Заливка бетона: После установки арматурного каркаса в скважину заливается бетон. Для этого используется специальная техника, которая позволяет избежать загрязнения бетона и обеспечивает его равномерное распределение. Бетон должен быть высококачественным и соответствовать проектным требованиям по прочности и долговечности.
6. Уплотнение и уход за бетоном: После заливки бетона необходимо провести его уплотнение, чтобы избежать образования пустот и обеспечить максимальную прочность. Уход за бетоном включает в себя поддержание его влажности и защиту от неблагоприятных погодных условий в течение первых дней после заливки.
7. Контроль качества: На всех этапах устройства буронабивных свай проводится контроль качества работ. Это включает в себя проверку глубины бурения, качества бетона, правильности установки арматуры и других параметров. Важно, чтобы все работы выполнялись в соответствии с проектной документацией и строительными нормами.

Таким образом, технология устройства буронабивных свай является высокоэффективным методом, который позволяет создавать надежные и долговечные фундаменты для различных типов зданий и сооружений. Правильное выполнение всех этапов процесса обеспечивает устойчивость и безопасность конструкций, что особенно важно в условиях сложных грунтовых и климатических условий.

Материалы для буронабивного фундамента

Буронабивной фундамент представляет собой конструкцию, которая требует использования различных материалов, обеспечивающих его прочность и долговечность. Основными компонентами, используемыми при устройстве буронабивного фундамента, являются бетон, арматура и специальные добавки.

Бетон является основным материалом, из которого формируется буронабивной фундамент. Он должен обладать высокой прочностью и устойчивостью к воздействию внешней среды. Для этого часто используют бетон марки не ниже М300, который обеспечивает необходимую прочность на сжатие. Важно также учитывать класс бетона, который должен соответствовать условиям эксплуатации фундамента. Например, в регионах с агрессивными климатическими условиями рекомендуется использовать бетон с добавлением специальных модификаторов, которые улучшают его характеристики.

Арматура играет ключевую роль в обеспечении прочности и устойчивости фундамента. Она используется для армирования буронабивных свай, что позволяет значительно увеличить их несущую способность. Обычно применяют стальную арматуру, которая может быть как гладкой, так и рифленой. Рифленая арматура обеспечивает лучшее сцепление с бетоном, что способствует повышению прочности конструкции. В зависимости от проектных требований, арматура может быть использована в виде стержней, сеток или каркасов.

Добавки в бетон могут значительно улучшить его свойства. Например, пластификаторы позволяют уменьшить водоцементное отношение, что повышает прочность бетона и его устойчивость к морозам. Также могут использоваться гидрофобные добавки, которые защищают бетон от воздействия влаги, что особенно важно в условиях повышенной влажности или подземных вод. В некоторых случаях применяются добавки, ускоряющие процесс схватывания бетона, что позволяет сократить время на выполнение работ.

Кроме того, важно учитывать песок и щебень, которые используются в качестве заполнителей для бетона. Песок должен быть чистым, без примесей глины и органических веществ, а щебень — прочным и однородным по фракции. Эти материалы влияют на прочность и долговечность бетона, поэтому их выбор также требует внимательного подхода.

В заключение, выбор материалов для буронабивного фундамента является критически важным этапом, который определяет не только прочность и устойчивость конструкции, но и ее долговечность. Правильное сочетание бетона, арматуры и добавок, а также качественные заполнители обеспечивают надежность фундамента и его способность выдерживать нагрузки в течение многих лет.

Проектирование буронабивного фундамента

Проектирование буронабивного фундамента является ключевым этапом в строительстве, так как от правильного выбора и расчета этого элемента зависит устойчивость и долговечность всего здания. Буронабивные фундаменты представляют собой конструкции, состоящие из буровых скважин, заполненных бетоном, которые обеспечивают надежную опору для зданий и сооружений.

Первым шагом в проектировании буронабивного фундамента является геологическое исследование участка. Это исследование позволяет определить характеристики грунта, уровень грунтовых вод, наличие подземных водоемов и других факторов, которые могут повлиять на выбор типа фундамента. На основании полученных данных разрабатывается проект, в котором учитываются нагрузки от здания, тип и свойства грунта, а также климатические условия.

В процессе проектирования необходимо учитывать следующие аспекты:

• Нагрузки на фундамент: Важно точно рассчитать вертикальные и горизонтальные нагрузки, которые будут действовать на фундамент. Это включает в себя вес здания, нагрузки от мебели, оборудования, а также возможные динамические нагрузки, например, от ветра или землетрясений.
• Глубина заложения: Глубина бурения скважин зависит от типа грунта и уровня грунтовых вод. В некоторых случаях может потребоваться углубление до твердых слоев, чтобы обеспечить надежность фундамента.
• Диаметр скважин: Диаметр буронабивных скважин также играет важную роль. Он должен быть рассчитан с учетом нагрузки, а также свойств используемого бетона. Обычно диаметр варьируется от 30 до 100 см.
• Армирование: Для повышения прочности буронабивного фундамента часто используется арматура. Проект должен предусматривать размещение арматурных каркасов в скважинах, что позволит значительно увеличить несущую способность конструкции.
• Технология устройства: Важно выбрать подходящую технологию бурения и заливки бетона. Существуют различные методы, такие как вибробурение, роторное бурение и другие, которые могут быть применены в зависимости от условий на строительной площадке.

После завершения проектирования необходимо провести экспертизу проекта, чтобы убедиться в его соответствии строительным нормам и правилам. Это поможет избежать ошибок на этапе строительства и гарантирует безопасность эксплуатации здания.

В заключение, проектирование буронабивного фундамента требует комплексного подхода и учета множества факторов. Правильно выполненные расчеты и тщательное планирование обеспечат надежность и долговечность фундамента, что, в свою очередь, будет способствовать общей устойчивости и безопасности всего сооружения.
