В данной статье мы рассмотрим, как сделать быстрозажимные струбцины своими руками, что позволит вам существенно упростить и ускорить процесс работы с различными материалами. Быстрозажимные струбцины являются незаменимым инструментом в столярном деле и других областях, где требуется надежное и быстрое зажатие деталей. Мы представим чертежи, обсудим модификации из древесины и стали, а также перечислим необходимые материалы и алгоритм работы, что сделает процесс создания струбцины доступным даже для начинающих мастеров.

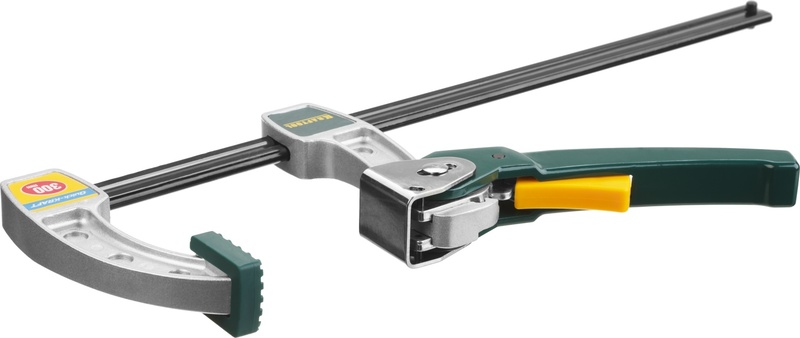

Применение деревянных струбцин

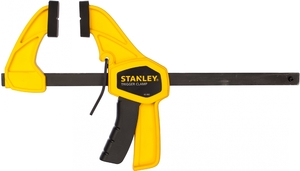

Существует множество стилей, моделей и размеров струбцин, что позволяет собрать разнообразный ассортимент, который всегда окажется полезным. Мастера могут приобрести несколько моделей струбцин Assistent по доступной цене. Если кто-то не хочет тратить деньги на покупку, он может изготовить деревянную или трубную струбцину самостоятельно. Деревянные модели популярны и легко изготавливаются своими руками. Такие струбцины просты в использовании и легко регулируются.

Струбцина модели F — усовершенствованный вариант деревянной конструкции. В её основе лежит клёневая планка шириной 5 см и толщиной 0,6 см, а также металлический стержень с резьбой. Для создания ручки потребуется деревянная заготовка, желательно из лиственной породы без дефектов.

Подвижные элементы должны быть тщательно высушены, чтобы свободно скользить по планке. На стержне располагаются две гайки, которые находятся на его конце и затягиваются друг против друга, предотвращая расхождение во время работы. Можно использовать отдельную стопорную гайку или простую модель с постоянным замком. Также две гайки необходимы для фиксации зажимных колодок с шайбой снаружи.

В качестве альтернативы можно применять контргайку и другие методы крепления. Двойные изделия надежно фиксируют друг друга, что делает этот способ простым и экономичным. Важно оставить небольшой зазор для винта, чтобы он мог свободно вращаться.

БЫСТРЫЙ ЗАЖИМ струбцина своими руками. Quick Clamp Making. DIY. Part 4

Из древесины и стали

Эта модель требует использования специальной стали, которая критически важна для работы с ключевыми компонентами. Здесь важны долговечность и прочность материала. Основная задача — создать легкий зажим, который будет достаточно прочным и простым в настройке, но не громоздким. Самым сложным этапом является изготовление пластины для вставки планки.

Оптимальное решение — создать несколько отверстий, а затем вырезать материал в форме небольшого круглого файла. После вырезания основной части необходимо использовать болгарку для очистки рабочей зоны. Результат может быть не идеальным, но планка будет легко проходить.

На противоположном конце пластины нужно просверлить отверстие, соответствующее винтовой линии. Еще одной важной деталью является стопорная пластина. Её край должен быть скошенным и соответствовать вырезу.

Эту работу можно выполнить на ленточно-шлифовальном станке. Изготовление деревянных деталей не требует особых навыков и может быть выполнено без специального опыта.

Струбцина своими руками.Подробный процесс изготовления.

Интересные факты

Вот несколько интересных фактов о быстрозажимных струбцинах и их изготовлении:

1. Принцип работы: Быстрозажимные струбцины используют механизм, который позволяет быстро и легко зажимать и освобождать детали. Это достигается благодаря специальному рычагу или винтовой системе, что значительно экономит время при работе с деревом или другими материалами.

2. Материалы для изготовления: Для создания быстрозажимной струбцины своими руками можно использовать различные материалы, такие как дерево, металл или пластик. Например, деревянные струбцины могут быть сделаны из прочных пород дерева, что обеспечивает надежность и долговечность.

3. Чертежи и модификации: Существует множество чертежей и схем для самостоятельного изготовления быстрозажимных струбцин. Мастера часто модифицируют стандартные конструкции, добавляя элементы, такие как резиновые накладки для улучшения сцепления или регулировку зажима для работы с различными толщинами материалов. Это позволяет адаптировать инструмент под конкретные задачи и улучшить его функциональность.

Струбцина без стяжки

Изготовить самозажимную струбцину несложно. Даже начинающий мастер сможет создать несколько таких устройств без особых усилий. Рекомендуется использовать твердые породы дерева. Сначала изготавливается деревянная струбцина и скользящие губки. На конце ведущего винта, который переходит в зажимную колодку, следует сплющить часть, чтобы надежно зафиксировать гайку. Затем гайку нужно вывинтить и обработать на стержне.

Какие компоненты необходимы для зажимных колодок? В верхней части колодки должна быть глубина 6 мм и сквозное отверстие диаметром 10 мм. Нижняя часть закруглена, чтобы не зависеть от нижней планки стержня. Две гайки фиксируются, чтобы предотвратить их рассыпание. Указанные детали оставляют в первоначальной толщине, что позволяет элементам легко перемещаться по тонкому стержню.

Головка болта фиксируется в отверстиях стержня. Для верхнего блока требуется небольшой скос, который обеспечивает свободное движение губки по планке. При сборке подвижные элементы должны легко перемещаться при разблокировке. Фиксированная губка собирается, и между планкой и зажимной колодкой необходимо оставить небольшое пространство для свободного движения первой.

При сверлении отверстия в зажимной колодке оно может оказаться не совсем по центру. В этом случае можно воспользоваться моментом, вращая площадку для создания зазора. При склеивании ручки с использованием эпоксидной смолы плоская поверхность должна быть направлена вниз, чтобы жидкость могла свободно стекать.

Для создания стойки для готовых быстрозажимных струбцин сначала раскладывают зажимы и проверяют расстояние между ними, после чего производят необходимые замеры. Все детали должны быть точно подогнаны, чтобы их можно было легко брать и укладывать на место. Зажимы достаточно легкие, и стойка не будет подвергаться значительным нагрузкам, поэтому будет достаточно клея и стеновых анкеров.

Самодельная быстрозажимная струбцина. Часть 3. Homemade quick clamp. Part 3.

Ещё один вариант

Для создания деревянной струбцины используются стандартные размеры 50 и 75 мм. После обработки размеры изменяются на 44 и 79 мм. Длина струбцины зависит от её размеров и составляет примерно 150 см, в то время как максимальная длина достигает 100 см.

Необходимые материалы:

• фанера — 2 листа размером 70 на 175 мм, 25 на 175 мм, 90 на 175 мм и 69 X;
• винты — 38 штук размером 4 на 30;
• резьбовой стержень длиной 30 см, марки М 10.5;
• гайки — 5 штук М10;
• защелка — 1 штука М10.

Для работы потребуется соответствующий инструментарий:

• электрическая пила;
• гаечный ключ;
• дрель;
• отвертка;
• ножовка.

Рекомендуется сразу изготовить несколько струбцин, что позволит сэкономить средства, особенно если планируется создание однотипных изделий. С помощью торцовочной пилы пиломатериал разрезается на один кусок размером 9 см, два куска по 2,5 см и три фрагмента по 7 см. Остальная часть будет использоваться как стержень. Фанеру можно разрезать на две части с помощью лобзика или настольной пилы. Размеры этих частей должны составлять 70 на 175 мм. Также понадобятся два фрагмента размером:

• 25 на 175 мм;
• 69 X 44 на 2.

Резьбовой стержень обрезается до 30 см с помощью ножовки. Сначала необходимо сделать дополнительный разрез на блоке размером 9 на 7 см, если концы не фиксированы. После обработки всех углов следует просверлить отверстие и вставить затяжные болты.

Важно убедиться, что отверстия достаточно большие для установки головки болта. Резьбовой стержень фиксируется в верхней части фиксированного конца. Отверстие должно быть достаточно широким, чтобы гайка могла быть вставлена в штангу. Устанавливается фиксированный конец перед сверлением отверстий. При сборке необходимо следить за тем, чтобы концы были под прямым углом, что позволит резьбовому стержню оставаться параллельным стержню.

Перед сборкой нужно подготовить отверстие для гайки и резьбового стержня. Оно должно находиться в том же положении блока, что и фиксированный конец. Убедитесь, что отверстие достаточно широкое и глубокое для размещения гаек. Нижняя часть маленькая, поэтому вставить достаточное количество винтов будет сложно. Это необходимо для предотвращения скручивания.

Проблему можно решить с помощью деревянного клея. В качестве альтернативы можно закруглить углы в нижней части, чтобы они не мешали зажатию штанги. Сборка практически завершена. На последнем этапе необходимо изготовить ручку, которая будет использоваться для перемещения по резьбовому стержню. В центральной части сверлится отверстие меньшего размера, чем резьбовой стержень, чтобы обеспечить удержание за счет трения. Затем гайка фиксируется до конца резьбового стержня.

Это можно сделать с помощью сварки. Другие варианты — закрепление гвоздём или склеивание. Несмотря на то, что деревянная струбцина менее прочная по сравнению с металлическими аналогами, она обеспечивает достойный уровень прижимной силы.

🔨Самодельная Струбцина (Быстрозажимная) / A homemade Quick-Clamp

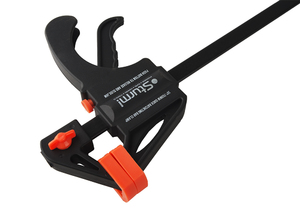

Быстрозажимные струбцины для одной руки.

Модели из дуба

Для создания изделия сначала необходимо отпечатать шаблон восьмиугольной формы, соответствующий требуемой ширине. Затем заготовку фиксируют в тисках и используют плоскость для округления углов с обеих сторон. В центральной части ручки делают отверстия для болтов зажима.

Размеры полки зависят от желаемой длины и доступного оборудования. Компоненты системы распиливаются до нужных размеров, вырезаются подушечки для губки и сверлятся необходимые отверстия. Ручки приклеиваются с помощью пятиминутной эпоксидной смолы. После обработки стержня винта напильником или наждачной бумагой ручки фиксируются эпоксидным клеем.

Лёгкие самодельные варианты

Легкая струбцина, изготовленная самостоятельно, создается на основе металлического стержня. Хотя такие зажимы не обладают мощностью стальных, они обеспечивают значительное прижимное давление для различных клеевых составов, что обеспечивает их длительный срок службы. Штанга может быть любой длины, но важно, чтобы по всей длине основного стержня не было резьбового элемента. На конце струбцины резьба не нужна, что упрощает процесс сборки. Зажимные губки изготавливаются из фанеры.

Стопорная гайка фиксирует прижимную губку на стержне, при этом она не должна находиться под давлением. Гайку можно обрезать обычной ножовкой. Для надежного крепления на пятке используется эпоксидная смола. Выемка должна быть широкой, чтобы подходить под шайбу, и глубокой, чтобы гайка и шайба могли свободно вращаться.

Рекомендуется использовать гайку диаметром 35 мм, так как необходимо просверлить отверстие в поперечнике 38 мм с глубиной 15 мм. После подготовки углубления следует сделать сквозное отверстие для зажимного винта. Затем фиксируют подвижную головку в неподвижном положении и отмечают места для сверления отверстия.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки размером 25 мм и отрезают для каждой ручки по 100 мм. Затем обозначают центральную область и высверливают отверстие диаметром 10,5 мм на глубину 60 мм. В качестве альтернативы можно создать более широкое отверстие и заполнить его эпоксидной смолой, но этот метод считается менее надежным.

Заготовку шлифуют для повышения удобства ручки и приклеивают к зажимному винту. Далее начинается основная сборка, которая заключается в наклеивании пленки на неподвижную головку. Укрепляют стопорную гайку и изготавливают торцевые колпачки, предотвращающие соскальзывание головки со штанги. Рекомендуется прикрепить небольшую пластину к пятке, чтобы исключить возможность выскальзывания гайки. Это работает как крюк, который зацепляется за гайку.

Работа завершена. Стальные струбцины немного тяжелее, но отличаются высокой надежностью. Зажимы используют один и тот же стержень, что делает их прочными и долговечными.

Кулачковый зажим

Это устройство функционально и простое в использовании. Кулачковые зажимы обеспечивают быструю фиксацию, но не способны создать значительное усилие при зажиме деталей. Поэтому их применяют в ситуациях, где требуется небольшая сила резания. Они не подходят для работы под высоким давлением, как крупные струбцины. Тем не менее, их использование отличается высокой простотой.

Для создания кривых используется специальный шаблон, необходимый для формирования гладких линий. Шаблон может быть изготовлен из металла, пластика или дерева и помогает аккуратно подтянуть гладкие кривые. Кулачковые механизмы не являются точным воспроизведением французской кривой. Правильный кулачок должен иметь профиль, который увеличивает расстояние между осью вращения и постоянной скоростью, напоминая спираль, нарисованную карандашом.

Выбор материалов для струбцин

При изготовлении быстрозажимных струбцин важно правильно выбрать материалы, которые обеспечат прочность, долговечность и функциональность изделия. Основные компоненты струбцины включают корпус, зажимные элементы и ручку. Рассмотрим каждый из этих компонентов подробнее.

Корпус струбцины должен быть выполнен из прочного материала, способного выдерживать значительные нагрузки. Наиболее распространенными вариантами являются:

• Сталь – обладает высокой прочностью и устойчивостью к деформациям. Однако стальные струбцины могут быть подвержены коррозии, поэтому рекомендуется использовать нержавеющую сталь или покрывать их защитными составами.
• Алюминий – легкий и устойчивый к коррозии материал. Алюминиевые струбцины легче в использовании, но могут быть менее прочными по сравнению со стальными аналогами.
• Пластик – подходит для легких струбцин, используемых в домашних условиях. Пластиковые струбцины не ржавеют, но их прочность и долговечность могут быть ограничены.

Зажимные элементы должны обеспечивать надежное сцепление и легкость в использовании. Для их изготовления можно использовать:

• Металлические пластины – обеспечивают надежное зажатие и долговечность. Лучше всего использовать сталь или алюминий.
• Резиновые накладки – добавляют сцепление и предотвращают повреждение зажимаемых материалов. Резина также помогает избежать скольжения.

Ручка струбцины должна быть удобной для захвата и управления. Рекомендуется использовать:

• Дерево – обеспечивает комфортный захват и приятные тактильные ощущения. Деревянные ручки также могут быть обработаны для улучшения сцепления.
• Пластик – легкий и удобный материал, который может быть выполнен в различных формах для улучшения эргономики.
• Металл – обеспечивает прочность, но может быть менее удобным для длительного использования без дополнительной обработки.

При выборе материалов для быстрозажимных струбцин важно учитывать не только их физические свойства, но и предполагаемые условия эксплуатации. Например, если струбцина будет использоваться в условиях повышенной влажности, лучше отдать предпочтение нержавеющей стали или алюминию. Если же струбцина предназначена для легких работ, можно использовать пластиковые или деревянные компоненты.

Таким образом, правильный выбор материалов является ключевым фактором для создания качественных и долговечных быстрозажимных струбцин, которые будут эффективно выполнять свои функции в различных условиях.

Технология обработки древесины

Обработка древесины – это процесс, который требует высокой точности и аккуратности. Для достижения наилучших результатов необходимо использовать качественные инструменты и приспособления. Одним из таких инструментов являются быстрозажимные струбцины, которые значительно упрощают работу с древесиной. Они позволяют надежно фиксировать заготовки, что особенно важно при выполнении различных операций, таких как резка, шлифовка или склеивание.

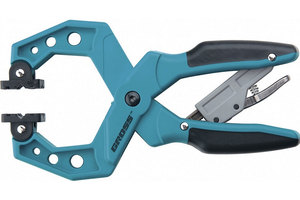

Быстрозажимные струбцины отличаются от обычных тем, что их механизм позволяет быстро и легко зажимать и освобождать заготовки. Это достигается благодаря специальному рычажному механизму, который обеспечивает быстрое изменение расстояния между губками струбцины. В результате, вам не нужно тратить время на длительную настройку, что особенно важно при работе с несколькими заготовками.

При выборе быстрозажимной струбцины стоит обратить внимание на несколько ключевых аспектов:

• Материал изготовления: Струбцины могут быть выполнены из различных материалов, таких как сталь, алюминий или пластик. Стальные струбцины, как правило, более прочные и долговечные, в то время как пластиковые модели легче и удобнее в использовании.
• Размеры: Выбирайте струбцины в зависимости от размеров ваших заготовок. Существуют модели с различной длиной и шириной губок, что позволяет работать с различными типами древесины.
• Механизм зажима: Обратите внимание на тип механизма зажима. Некоторые модели имеют дополнительные функции, такие как возможность регулировки давления зажима, что позволяет работать с более хрупкими материалами.

Для того чтобы сделать быстрозажимную струбцину своими руками, вам понадобятся следующие материалы и инструменты:

• Деревянные или металлические заготовки для губок и корпуса;
• Шпилька или винт для механизма зажима;
• Дрель и сверла;
• Набор ключей и отверток;
• Шлифовальная машина для обработки поверхности.

Процесс изготовления струбцины можно разбить на несколько этапов:

1. Подготовка заготовок: Изготовьте губки струбцины из прочного материала. Они должны быть достаточно широкими, чтобы обеспечить надежное зажатие заготовок.
2. Сборка корпуса: Соедините губки с корпусом струбцины, используя винты или болты. Убедитесь, что все соединения надежны и не имеют люфта.
3. Установка механизма зажима: Вставьте шпильку или винт в механизм зажима. Проверьте, чтобы он свободно перемещался и обеспечивал необходимое давление при зажиме.
4. Обработка поверхности: Отшлифуйте все детали, чтобы избежать зацепок и повреждений заготовок. Это также улучшит внешний вид вашей струбцины.

После завершения всех этапов, ваша быстрозажимная струбцина будет готова к использованию. Она станет незаменимым помощником в процессе обработки древесины, позволяя вам сосредоточиться на качестве выполнения работы, а не на постоянной настройке инструментов.

Советы по улучшению прочности конструкции

Для того чтобы ваша быстрозажимная струбцина служила долго и эффективно, важно уделить внимание прочности её конструкции. Вот несколько советов, которые помогут вам улучшить прочность и надежность самодельной струбцины.

1. Выбор материалов: При изготовлении струбцины стоит использовать качественные и прочные материалы. Для основной рамы подойдут стальные или алюминиевые профили, которые обладают высокой прочностью на сжатие и изгиб. Если вы планируете использовать дерево, выбирайте твердые породы, такие как дуб или бук, которые обеспечат необходимую жесткость.

2. Увеличение площади контакта: Для повышения прочности конструкции важно увеличить площадь контакта между зажимными элементами и зажимаемым объектом. Это можно сделать, добавив резиновые или пластиковые накладки на губки струбцины. Они не только улучшат сцепление, но и защитят поверхность зажимаемого материала от повреждений.

3. Использование усиленных соединений: При соединении элементов струбцины используйте усиленные механические соединения, такие как болты с гайками или заклепки. Это обеспечит большую устойчивость конструкции к нагрузкам. Избегайте использования только клеевых соединений, так как они могут не выдержать больших усилий.

4. Регулярная проверка и обслуживание: Не забывайте периодически проверять вашу струбцину на наличие износа и повреждений. Убедитесь, что все механизмы работают плавно, а зажимные элементы не имеют трещин или деформаций. При необходимости заменяйте изношенные детали, чтобы избежать поломок в процессе работы.

5. Правильная эксплуатация: Соблюдайте правила эксплуатации струбцины. Не перегружайте её, избегайте резких движений и ударов. Это поможет сохранить целостность конструкции и продлить срок её службы.

Следуя этим рекомендациям, вы сможете значительно повысить прочность и надежность вашей самодельной быстрозажимной струбцины, что сделает её незаменимым инструментом в вашем арсенале.
