В данной статье мы подробно рассмотрим процесс создания четырехстороннего станка по дереву своими руками, который станет незаменимым помощником для любителей и профессионалов в деревообработке. Мы обсудим основные составляющие модели, их функциональность, а также важные особенности, которые помогут вам выбрать подходящий вариант для ваших нужд. Кроме того, мы рассмотрим различные разновидности станков, их достоинства и недостатки, а также поделимся рекомендациями по наладке работы и самостоятельному изготовлению агрегата. Эта информация будет полезна тем, кто хочет повысить эффективность своей работы с деревом и освоить новые техники обработки.

Составляющие и функциональность

Четырехсторонний строгальный станок выполняет несколько ключевых операций, таких как фугование, фрезеровка и строгание. Этот станок позволяет осуществлять черновую и чистовую обработку одновременно.

К основным элементам данной модели относятся:

• блок подачи заготовки;
• шпиндельная секция;
• система управления.

Количество обрабатывающих головок может варьироваться. Такой подход сокращает время обработки и снижает затраты на производство готовой продукции.

Перед началом работы с четырехсторонним станком важно понять, как различные настройки влияют на его функционирование. Необходимо внимательно следить за изменениями в производительности после регулировки обрабатывающих блоков.

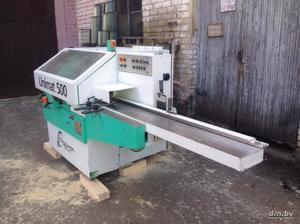

Четырехсторонний станок Weinig Unimat Super 4

Разновидности механизмов

Все деревообрабатывающие станки делятся на два основных типа: четырехсторонние продольно-фрезерные и рейсмусовые строгальные. Первый тип позволяет распиливать древесину на части заданной длины и выполнять профилирование. В зависимости от толщины заготовки, нижний вал ножа может перемещаться вверх и вниз вместе с рабочей поверхностью станка.

Рейсмусовый четырехсторонний станок предназначен для одновременной обработки древесины с обеих сторон до определенной толщины. Поскольку это оборудование изначально является строгальным, оно также выполняет профилирование.

Обработка древесины с четырех сторон значительно сокращает время выполнения этой задачи по сравнению с другими устройствами. Уменьшение времени работы приводит к повышению производительности. Поэтому четырехсторонние деревообрабатывающие станки широко применяются в строительстве и производстве мебели.

4 х сторонний станок 4PM 180 4

Компактный четырёхсторонний станок M-250

Интересные факты

Вот несколько интересных фактов о четырехстороннем станке по дереву, который можно сделать своими руками:

1. Многофункциональность: Четырехсторонний станок позволяет обрабатывать древесину с четырех сторон за один проход, что значительно экономит время и усилия по сравнению с традиционными методами. Это делает его идеальным инструментом для создания профилей, планок и других изделий из дерева.

2. Простота конструкции: Многие мастера-умельцы создают четырехсторонние станки из доступных материалов, таких как старые электродвигатели, металлические профили и даже детали от других станков. Это позволяет не только сэкономить деньги, но и адаптировать станок под свои нужды и требования.

3. Безопасность и точность: При правильной сборке и настройке самодельный четырехсторонний станок может обеспечить высокую точность обработки и безопасность работы. Использование защитных кожухов и автоматических систем подачи древесины помогает минимизировать риск травм и повысить качество обработки.

Эти факты подчеркивают как функциональность, так и творческий подход к созданию четырехстороннего станка своими руками.

Преимущества и недостатки

Одним из главных достоинств четырехстороннего станка является высокая производительность. Для достижения наилучших результатов конструкция оснащается блоком программного управления. Обычный станок может обрабатывать бруски как с четырехугольным, так и с круглым сечением. Фрезеровка или фугование листовых материалов выполняются с одной или обеих сторон.

К основным преимуществам четырехсторонних станков относятся:

1. Своевременное удаление всех отходов в процессе работы.
2. Регулируемость каждого блока фугования или фрезерования. Обе функции работают в согласованном режиме.
3. Высокая точность обработки благодаря заранее рассчитанной скорости перемещения древесины по станине.

Тем не менее, существуют и недостатки. Самым значительным из них является высокая стоимость. Приобретение такого оборудования требует значительных финансовых вложений. Настройка станка также может быть сложной.

Однако высокая производительность в значительной мере компенсирует эти недостатки.

Для автоматизации работы необходимо оснастить устройство линией автоматической подачи древесины на обработку. Это позволит изменять положение заготовки относительно обрабатывающих инструментов.

Высокоскоростной четырехсторонний станок

Особенности работы

При эксплуатации четырехстороннего деревообрабатывающего станка необходимо строго следовать рекомендациям из инструкции. Не допускается обработка деталей, длина или толщина которых превышает установленные нормы. Регулярные профилактические мероприятия помогут поддерживать станок в исправном состоянии.

Для достижения максимальной эффективности работы важно придерживаться следующих рекомендаций:

1. Заблаговременно определяйте скорость перемещения обрабатываемой детали. Игнорирование этого пункта может снизить точность обработки.
2. Регулируйте каждый блок отдельно: внимательно следите за фрезерованием и строганием. Важно, чтобы работа этих процессов была согласована, иначе деталь не получит нужную форму.
3. Все отходы, образующиеся в процессе работы, особенно в зоне обработки, должны своевременно удаляться.

Четырехсторонний пяти шпиндельный станок

Настройка станка

При настройке устройства на нужную толщину суппорты верхней ножевой головки и верхних вальцов регулируются по высоте с помощью маховиков. Винты помогают установить прижимные ролики. Для настройки ширины используются боковые прижимы и вертикальный шпиндель. Чтобы наладить станок на необходимый профиль, нужно установить профильные ножи на головках.

Процесс наладки четырехстороннего станка включает шесть этапов:

1. Установка кромки стола и нижних вальцов на толщину, соответствующую удаляемому слою древесины.
2. Регулировка верхних вальцов по толщине обрабатываемой детали с запасом на прижим, обычно равным 0,5 см.
3. Установка ножей передних головок на уровне стола.
4. Настройка прижимных и верхних роликов в соответствии с параметрами обрабатываемой детали. Запас на прижим в прижимных роликах должен составлять от 1,5 до 2 см, а в верхних роликах — 0,5 см.
5. Установка направляющей упорной линейки на расстоянии нескольких миллиметров от вертикальной головки с сохранением прямого угла к нижним вальцам.
6. Проверка ножевых головок.

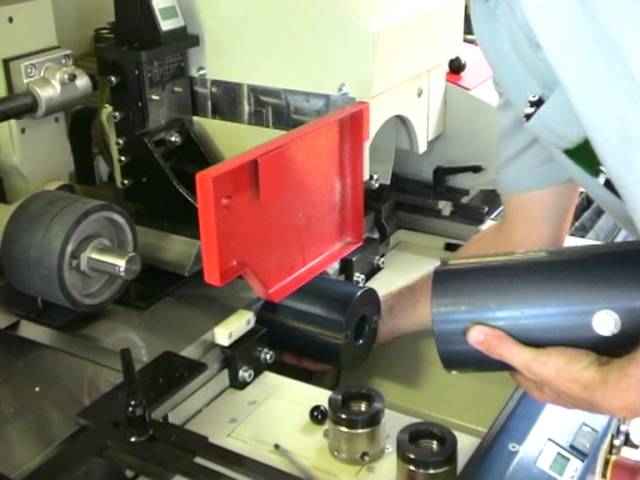

Четырехсторонний станок Weinig Unimat 500.mpg

Самостоятельное изготовление

Цена на деревообрабатывающие станки может быть высокой, и не каждый может позволить себе такую покупку. Поэтому многие ищут способы сэкономить. Однако создать такое оборудование самостоятельно не обязательно быть экспертом в этой области.

Процесс сборки четырехстороннего станка своими руками включает следующие шаги:

1. Изготовление рамы. Для этого понадобится труба диаметром 25 мм.
2. Установка направляющих по оси X из алюминия и подключение двигателя.
3. Создание основы. Необходимо прикрепить пластик или металл к раме и установить подшипники на кусок алюминия.
4. Изготовление платформы Y. Она создается почти так же, как платформа X, но с поворотом на 90° относительно последней.
5. Сборка оси Z. Этот этап повторяет процесс сборки двух предыдущих осей.
6. Подключение двигателя к оси Z и установка платформы в раму.

Четырехсторонний деревообрабатывающий станок позволяет эффективно обрабатывать деревянные бруски или цилиндры, не затрачивая много времени. Основной недостаток такого оборудования — высокая стоимость. Однако эту проблему можно решить, изготовив станок самостоятельно.

Четырехсторонний станок. Деревообрабатывающее оборудование Stomana, ЛІСДЕРЕВМАШ 2013

Выбор материалов для изготовления

При изготовлении четырехстороннего станка по дереву важно правильно выбрать материалы, которые обеспечат долговечность, надежность и эффективность работы устройства. Рассмотрим основные компоненты, из которых будет состоять ваш станок, и их характеристики.

1. Металлические элементы

Для каркаса станка лучше всего использовать стальные или алюминиевые профили. Сталь обладает высокой прочностью и устойчивостью к деформациям, что особенно важно при больших нагрузках. Алюминий, в свою очередь, легче и проще в обработке, но менее прочен. Выбор между этими материалами зависит от ваших предпочтений и доступного бюджета.

2. Деревянные детали

Для рабочих частей станка, таких как стол и направляющие, рекомендуется использовать качественную древесину, например, березу или бук. Эти породы обладают хорошей прочностью и стабильностью, что минимизирует риск деформации. Также можно рассмотреть использование фанеры или МДФ, но они должны быть достаточно толстыми и качественными, чтобы выдерживать нагрузки.

3. Электродвигатель

Выбор электродвигателя – ключевой момент в создании четырехстороннего станка. Рекомендуется использовать асинхронный двигатель мощностью от 1,5 до 3 кВт, в зависимости от предполагаемых нагрузок. Обратите внимание на его обороты: оптимальный диапазон составляет 1500-3000 об/мин. Также важно, чтобы двигатель имел защиту от перегрева и короткого замыкания.

4. Режущие инструменты

Для четырехстороннего станка необходимы качественные фрезы, которые будут использоваться для обработки древесины. Выбирайте фрезы из твердосплавного материала, так как они обеспечивают долговечность и высокую точность обработки. Также стоит обратить внимание на форму и размер фрез, в зависимости от задач, которые вы планируете решать с помощью станка.

5. Электроника и управление

Для управления станком потребуется система управления, которая может включать в себя пусковые кнопки, реле и другие элементы. Рекомендуется использовать простую и надежную схему, чтобы обеспечить безопасность и удобство в эксплуатации. Также стоит рассмотреть возможность установки системы автоматической остановки в случае перегрузки.

6. Дополнительные элементы

Не забудьте о таких мелочах, как подшипники, крепежные элементы и защитные кожухи. Подшипники должны быть качественными, чтобы обеспечить плавность работы станка. Крепежные элементы должны быть устойчивыми к коррозии, а защитные кожухи – надежно закрывать движущиеся части станка для обеспечения безопасности.

Выбор материалов для изготовления четырехстороннего станка – это важный этап, который определяет не только качество и долговечность устройства, но и безопасность его эксплуатации. Подходите к этому процессу ответственно, и ваш станок прослужит вам долго и эффективно.

Безопасность при работе со станком

Работа с четырехсторонним станком по дереву требует особого внимания к вопросам безопасности. Этот инструмент способен обрабатывать древесину с высокой скоростью и мощностью, что делает его потенциально опасным при неправильном использовании. Чтобы минимизировать риски и обеспечить безопасные условия труда, следуйте следующим рекомендациям.

1. Используйте средства индивидуальной защиты (СИЗ)

Перед началом работы обязательно наденьте защитные очки, чтобы защитить глаза от возможных осколков древесины. Рекомендуется также использовать защитные наушники, так как работающий станок может создавать значительный уровень шума. Перчатки могут быть полезны для защиты рук, но будьте осторожны, чтобы они не зацепились за движущиеся части станка.

2. Подготовка рабочего места

Убедитесь, что рабочая зона вокруг станка чистая и организованная. Уберите все лишние предметы, которые могут стать причиной спотыкания или отвлечь вас во время работы. Рабочая поверхность должна быть ровной и устойчивой, чтобы избежать вибраций и перемещения станка во время работы.

3. Проверка оборудования

Перед началом работы проверьте состояние станка. Убедитесь, что все детали находятся на своих местах, и нет никаких повреждений. Особое внимание уделите лезвиям и другим режущим элементам – они должны быть острыми и правильно установленными. Если вы заметили какие-либо дефекты, устраните их перед началом работы.

4. Правильная настройка станка

Перед тем как начать обработку древесины, убедитесь, что станок правильно настроен. Проверьте высоту и угол наклона ножей, а также скорость вращения. Неправильная настройка может привести к заеданию материала или даже поломке инструмента.

5. Техника работы

При работе со станком всегда следуйте правилам техники безопасности. Держите руки на безопасном расстоянии от движущихся частей. Используйте специальные приспособления для подачи материала, чтобы избежать контакта с лезвиями. Никогда не пытайтесь убрать застрявший материал, пока станок работает – сначала выключите его и дождитесь полной остановки.

6. Обучение и опыт

Если вы новичок в работе с четырехсторонним станком, рекомендуется пройти обучение у опытного мастера или на специализированных курсах. Знания о том, как правильно использовать станок и какие меры предосторожности соблюдать, помогут вам избежать несчастных случаев.

7. Хранение и обслуживание

После завершения работы обязательно очистите станок от опилок и древесной пыли. Регулярное обслуживание и смазка движущихся частей помогут продлить срок службы оборудования и снизить риск поломок. Храните станок в сухом и защищенном от влаги месте, чтобы избежать коррозии и повреждений.

Соблюдение этих простых, но важных правил поможет вам безопасно и эффективно работать с четырехсторонним станком по дереву, минимизируя риски и повышая качество вашей работы.

Обслуживание и уход за станком

Обслуживание и уход за четырехсторонним станком по дереву — это важные аспекты, которые обеспечивают его долговечность и стабильную работу. Правильный уход не только продлевает срок службы оборудования, но и гарантирует безопасность при его использовании.

Регулярная очистка

Первым шагом в обслуживании станка является регулярная очистка его рабочих поверхностей и механизмов. После каждого использования необходимо удалять опилки, пыль и другие загрязнения. Для этого можно использовать мягкую щетку или сжатый воздух. Важно избегать использования жестких материалов, которые могут повредить поверхность станка.

Смазка механизмов

Все подвижные части станка требуют регулярной смазки. Используйте подходящие смазочные материалы, такие как машинное масло или специальные смазки для деревообрабатывающего оборудования. Обратите внимание на подшипники, направляющие и другие механизмы, которые могут подвергаться значительным нагрузкам. Смазывайте их согласно рекомендациям производителя, чтобы избежать износа и заедания.

Проверка натяжения ремней

Если ваш станок оснащен ременной передачей, регулярно проверяйте натяжение ремней. Слишком слабое натяжение может привести к проскальзыванию, а слишком сильное — к быстрому износу. Регулируйте натяжение в соответствии с инструкциями, прилагаемыми к станку.

Калибровка и настройка

Для обеспечения точности работы станка необходимо периодически проводить его калибровку. Проверьте настройки глубины реза, угла наклона и других параметров. Если вы заметили отклонения, выполните необходимые регулировки. Это поможет избежать ошибок в работе и улучшит качество обработки древесины.

Замена изношенных деталей

Со временем некоторые детали станка могут изнашиваться и требовать замены. Обратите внимание на ножи, фрезы и другие режущие элементы. Если они стали тупыми или поврежденными, замените их на новые. Используйте только качественные запчасти, чтобы не ухудшить производительность станка.

Хранение станка

Правильное хранение четырехстороннего станка также играет важную роль в его обслуживании. Если вы не используете станок длительное время, убедитесь, что он находится в сухом и защищенном от пыли месте. При необходимости накройте его защитным чехлом, чтобы избежать попадания влаги и загрязнений.

Безопасность при обслуживании

Не забывайте о безопасности при обслуживании станка. Перед проведением любых работ отключайте станок от электросети. Используйте защитные перчатки и очки, чтобы избежать травм. Ознакомьтесь с инструкцией по эксплуатации и следуйте всем рекомендациям производителя.

Соблюдение этих простых правил поможет вам поддерживать четырехсторонний станок в отличном состоянии, обеспечивая его надежную и безопасную работу на протяжении многих лет.
