В жизни каждого мастера или домашнего умельца могут возникнуть ситуации, когда необходимо извлечь застрявший или сломанный болт, шуруп или саморез. В таких случаях экстрактор становится незаменимым инструментом, позволяющим быстро и эффективно решить проблему с вывертышами резьбы. В данной статье мы рассмотрим, для чего нужен экстрактор как в домашних условиях, так и в мастерской, а также поделимся различными способами извлечения остатков резьбы и практическими рекомендациями по использованию выкручивателя в различных ситуациях.

Обычные способы выкручивания

Все случаи обрыва крепёжных элементов можно разделить на три категории. Это влияет на выбор инструмента и метода для решения проблемы. Чаще всего болты ломаются:

• Выступая над поверхностью.
• На уровне с ней.
• Глубоко внутри материала.

В первом случае задача по выкручиванию решается с помощью различных зажимных инструментов: пассатижей, тисков или струбцин. Выступающая часть захватывается и аккуратно выворачивается. Если длины для захвата недостаточно, торец обрезается с помощью болгарки или ножовки по металлу. Это создаёт подобие шлица, в который вставляется отвёртка для извлечения остатка. Для большей надёжности можно сделать крестообразный надрез.

Другой метод требует использования дрели. Сначала обломок срезается болгаркой, затем поверхность шлифуется, и в центре с помощью керна отмечается место для отверстия. Подбирается сверло, и происходит высверливание сломанного болта на глубину не менее двух диаметров крепёжного элемента. С помощью старого трёхгранного напильника, вставленного в отверстие, можно выкрутить сломанный болт.

Если ни один из перечисленных способов не помог, придётся воспользоваться специальным инструментом — экстрактором.

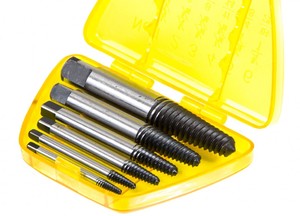

Описание устройства

Это устройство для извлечения сломанных болтов, шурупов и винтов позволяет легко удалять оставшиеся элементы из различных материалов и на любой глубине. Оно станет незаменимым инструментом как для опытного слесаря, так и для любителя-ремесленника.

Интересные факты

Вот несколько интересных фактов о экстракторах, которые могут вас заинтересовать:

1. Разнообразие форм и размеров: Экстракторы бывают разных форм и размеров, что позволяет использовать их для извлечения болтов и шпилек с различными типами головок и диаметрами. Существуют экстракторы с конусной формой, которые лучше захватывают поврежденные болты, и экстракторы с резьбой, которые могут быть закручены в оставшуюся часть болта для его извлечения.

2. Применение в различных отраслях: Экстракторы используются не только в автомобильной промышленности, но и в строительстве, машиностроении и даже в авиации. Они помогают механикам и инженерам быстро и эффективно решать проблемы, связанные с поврежденными крепежами, что экономит время и снижает затраты на ремонт.

3. Технология и материалы: Современные экстракторы изготавливаются из высокопрочных материалов, таких как углеродная сталь или легированные стали, что делает их устойчивыми к износу и повреждениям. Некоторые экстракторы имеют специальное покрытие, которое предотвращает коррозию и увеличивает срок службы инструмента.

Виды приборов

В современных условиях, когда возникают сложности с извлечением сломанных крепежей и шпилек, на помощь приходят экстракторы резьбы. Существует три основных типа экстракторов, каждый из которых имеет свои особенности в использовании.

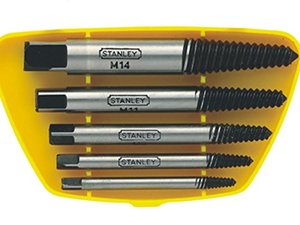

Наиболее эффективным способом удаления остатков крепежа является применение спирального экстрактора. Эти устройства выполнены в форме конуса и имеют резьбу с обеих сторон: одна сторона предназначена для работы с левыми резьбами, а другая — с правыми. В отличие от других инструментов для извлечения сломанных болтов, данное устройство не требует ударов по корпусу.

Процесс извлечения осуществляется путем вкручивания конуса в предварительно просверленное отверстие. Резьба зацепляется за края, что позволяет с усилием вытащить обломок наружу. Для удобства в наборе предусмотрен специальный ворот, напоминающий слесарное приспособление для метчиков.

Клиновидные экстракторы имеют форму гранёного конуса. Их использование достаточно простое: сначала сверлится отверстие, затем в него вбивается экстрактор. Удаление обломка осуществляется с помощью гаечного ключа.

Процесс выворачивания не требует значительных усилий. Однако важно точно разметить место сверления. Если инструмент будет установлен не по центру, извлечь остатки будет затруднительно. Иногда возникает проблема с удалением обломка, застрявшего на кончике устройства.

Третий тип экстрактора для извлечения сломанных болтов отличается своей формой. Стержневой инструмент имеет острые грани, которые способствуют его заклиниванию в отверстии. Метод применения и недостатки этого экстрактора аналогичны предыдущему типу.

Инструмент выкручивания сорванных болтов. Экстрактор из Китая

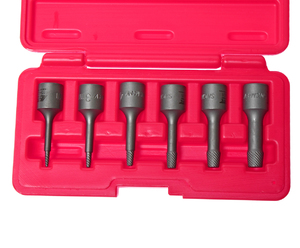

Комплектация набора

Рекомендуется приобретать экстракторы в комплекте. Производители маркируют каждое изделие по единому стандарту и обеспечивают его всем необходимым для работы. Покупая хорошо укомплектованный набор экстракторов, вам не придется искать подходящие инструменты отдельно. Как правило, такое оборудование включает в себя следующие элементы:

• Центровочные втулки различных диаметров.
• Втулки для извлечения остатков крепежа.
• Экстракторы всех типов.

Преимущества работы с экстрактором

Существует множество методов извлечения резьбовых обломков. В отличие от попыток выкрутить застрявшую деталь, использование специализированного инструмента имеет ряд преимуществ:

• Легкость в использовании без необходимости специальной подготовки.
• Доступная стоимость необходимого оборудования.
• Не имеет значения, из какого материала выполнена поверхность, в которой застрял обломок болта или самореза.
• Качественные инструменты редко выходят из строя.

Для достижения наилучших результатов важно учитывать одно условие: материал экстрактора должен быть тверже, чем материал извлекаемого элемента.

Способы извлечения

Подобные инструменты позволяют извлекать остатки крепежа практически любого диаметра. Наиболее распространенные устройства имеют маркировки от М1 до М16. Процесс работы зависит от места, где произошел надлом:

• Если место слома находится ниже поверхности, необходимо выбрать кондукторную втулку, соответствующую размеру застрявшего фрагмента, и установить её в углубление. С помощью керна отметьте центр детали. Эта отметка должна быть четкой и глубокой, чтобы избежать смещения сверла нужного диаметра, которым будет сверлиться отверстие максимальной глубины. Если застрявший элемент имеет значительные размеры, используйте ступенчатое сверление: начинайте с меньшего диаметра и постепенно увеличивайте до необходимого. Затем в отверстие вкручивается или забивается молотком нужный стержень, и с помощью специального инструмента извлекается осколок.
• Если слом произошел над поверхностью, сначала выровняйте выступающую часть и повторите предыдущие шаги.

Для выполнения таких операций потребуется инструмент:

• Дрель с набором сверл;
• Комплект экстракторов;
• Молоток и керн.

Набор экстракторов. Extractor Kit (Sleeving Tool)

Меры предосторожности

Работа с экстрактором, как и с любым инструментом, требует соблюдения определённых правил. Чтобы обеспечить безопасность и эффективность процесса, придерживайтесь нескольких простых рекомендаций:

• Для защиты глаз от травм обязательно используйте защитные очки. Вылетающие стружки или металлические осколки могут представлять серьёзную угрозу для зрения.
• Использование экстрактора большего размера может разрушить стенки обломка, что усложнит его извлечение.
• Инструмент изготовлен из прочного, но хрупкого металла. Чтобы избежать поломок, не допускайте перекосов.
• Оставшаяся внутри часть болта не должна иметь радиальных трещин. В противном случае просверлить отверстие, не повредив стенки, будет невозможно.
• Не используйте нестандартные предметы, такие как плоскогубцы или пассатижи, для проворачивания экстрактора, и не удлиняйте рукоятки воротка трубками. Это может повредить стержень.
• Важно правильно распределять усилия, чтобы не сорвать резьбу спирального экстрактора.

Для эффективного извлечения сломанного крепежа лучше использовать специализированные инструменты. Они должны быть высокого качества и изготовлены из высоколегированной инструментальной стали или хромованадиевого сплава.

Как выкрутить сломанный болт (шпильку, винт). Набор инструмента — "Выкручиватель сломанных винтов"

Выбор экстрактора в зависимости от типа повреждения

При выборе экстрактора важно учитывать тип повреждения болта или шпильки, так как различные ситуации требуют применения разных инструментов. Существует несколько основных типов повреждений, которые могут возникнуть, и для каждого из них существуют свои решения.

1. Срезанный или сломанный болт: Если болт срезан на уровне поверхности детали, то для его извлечения лучше всего подойдут экстракторы с конусной формой. Они имеют резьбу, которая закручивается в оставшуюся часть болта, создавая необходимое сцепление. Важно выбирать экстрактор, который соответствует диаметру поврежденного болта, чтобы избежать дальнейших повреждений.

2. Болт с поврежденной головкой: В случае, если головка болта повреждена, и ключ не может быть использован, стоит рассмотреть экстракторы с захватом. Они имеют специальные зубцы, которые захватывают оставшуюся часть головки и позволяют выкрутить болт. Для этого может потребоваться предварительное сверление отверстия в центре болта, чтобы экстрактор мог быть установлен.

3. Ржавый или закисший болт: Если болт закис, то перед использованием экстрактора рекомендуется обработать его проникающей смазкой, чтобы облегчить процесс извлечения. В этом случае лучше всего подойдут экстракторы с резьбой, которые могут создать дополнительное сцепление с закисшим болтом. Также стоит обратить внимание на экстракторы с большим диаметром, так как они могут обеспечить лучшее сцепление.

4. Шпильки: Для извлечения поврежденных шпилек также существуют специализированные экстракторы. Они могут иметь форму, позволяющую захватывать шпильку с разных сторон, что особенно полезно, если шпилька не имеет четкой формы из-за повреждений. Важно выбирать экстрактор, который подходит по размеру и форме к конкретной шпильке.

При выборе экстрактора также следует учитывать материал, из которого он изготовлен. Металлические экстракторы, как правило, более прочные и долговечные, однако пластиковые модели могут быть полезны в ситуациях, когда требуется минимальное повреждение окружающих деталей.

В заключение, правильный выбор экстрактора зависит от типа повреждения, состояния болта или шпильки, а также от материалов, из которых изготовлен инструмент. Учитывая все эти аспекты, можно значительно упростить процесс извлечения поврежденных элементов и избежать дополнительных трудностей.

Советы по использованию экстрактора

Использование экстрактора для выкручивания болтов и шпилек может значительно упростить процесс ремонта и обслуживания различных механизмов. Однако, чтобы добиться наилучших результатов и избежать повреждений, необходимо следовать нескольким важным рекомендациям.

1. Подбор экстрактора: Перед началом работы убедитесь, что вы выбрали экстрактор подходящего размера и типа. Экстракторы бывают различных форм и размеров, и их выбор зависит от диаметра и состояния поврежденного болта или шпильки. Для сильно поврежденных крепежей лучше использовать экстракторы с конусной формой, которые обеспечивают лучшее сцепление.

2. Подготовка рабочего места: Убедитесь, что у вас есть доступ к хорошему освещению и необходимым инструментам. Рабочая поверхность должна быть чистой и свободной от лишних предметов, чтобы избежать случайных травм и повреждений.

3. Очистка поврежденного болта: Прежде чем использовать экстрактор, очистите область вокруг поврежденного болта или шпильки от грязи и ржавчины. Это поможет экстрактору лучше зацепиться и снизит риск дальнейшего повреждения.

4. Использование сверла: Если болт сильно застрял, возможно, потребуется предварительно просверлить его. Используйте сверло, которое соответствует размеру экстрактора, и аккуратно просверлите центр болта. Это создаст необходимое место для экстрактора и улучшит его захват.

5. Установка экстрактора: Вставьте экстрактор в просверленное отверстие. Убедитесь, что он установлен строго по центру и под прямым углом к поверхности. Это поможет избежать соскальзывания и повреждения резьбы.

6. Применение силы: Поворачивайте экстрактор против часовой стрелки, прилагая равномерное усилие. Если экстрактор не поддается, не применяйте чрезмерную силу, чтобы не сломать его. В таких случаях лучше сделать паузу и попробовать снова, возможно, добавив немного проникающей смазки.

7. Проверка результата: После того как болт или шпилька будет выкручена, проверьте состояние резьбы в отверстии. Если резьба повреждена, возможно, потребуется использовать специальные средства для ее восстановления.

Следуя этим советам, вы сможете эффективно использовать экстрактор и избежать распространенных ошибок, которые могут привести к дополнительным затратам и времени на ремонт. Правильный подход к работе с экстрактором не только упростит процесс, но и повысит его безопасность.

Обзор популярных брендов экстракторов

На рынке инструментов для ремонта и обслуживания автомобилей, а также в строительстве, экстракторы занимают важное место. Существует множество брендов, предлагающих экстракторы, каждый из которых имеет свои особенности и преимущества. Рассмотрим несколько популярных брендов, которые зарекомендовали себя на рынке.

1. Irwin

Компания Irwin известна своими высококачественными инструментами, и экстракторы не являются исключением. Их наборы экстракторов часто включают различные размеры и типы, что позволяет пользователю выбрать наиболее подходящий инструмент для конкретной задачи. Экстракторы Irwin изготовлены из прочной стали, что обеспечивает долговечность и надежность. Кроме того, они имеют специальную конструкцию, которая позволяет эффективно захватывать поврежденные болты и шпильки.

2. Craftsman

Craftsman предлагает широкий ассортимент экстракторов, которые подходят как для профессионалов, так и для любителей. Их экстракторы часто имеют эргономичные ручки, что делает процесс работы более комфортным. Кроме того, Craftsman предоставляет гарантию на свои инструменты, что добавляет уверенности в их качестве. Наборы экстракторов этого бренда обычно включают в себя как левые, так и правые экстракторы, что позволяет работать с различными типами повреждений.

3. Neiko

Neiko — это бренд, который предлагает доступные по цене, но качественные экстракторы. Их инструменты часто имеют уникальный дизайн, который позволяет легко удалять даже самые застрявшие болты. Экстракторы Neiko изготавливаются из высококачественной хромованадиевой стали, что обеспечивает их долговечность. Бренд также предлагает наборы экстракторов, которые включают в себя различные размеры, что делает их универсальными для различных задач.

4. GearWrench

GearWrench известен своими инновациями в области инструментов, и экстракторы не стали исключением. Их экстракторы имеют уникальную конструкцию, которая позволяет работать с поврежденными болтами и шпильками в ограниченных пространствах. GearWrench также предлагает наборы экстракторов с различными размерами и формами, что делает их идеальными для профессиональных механиков и домашних мастеров.

5. OTC

OTC — это бренд, который специализируется на производстве профессиональных инструментов для автомобильной отрасли. Их экстракторы отличаются высокой прочностью и надежностью, что делает их идеальными для использования в условиях автосервисов. OTC предлагает как отдельные экстракторы, так и наборы, которые включают в себя все необходимые инструменты для работы с поврежденными болтами и шпильками.

Выбор экстрактора зависит от ваших потребностей и бюджета. Каждый из перечисленных брендов предлагает качественные инструменты, которые помогут вам справиться с задачами по удалению поврежденных болтов и шпилек. При выборе экстрактора стоит обратить внимание на материал, из которого он изготовлен, а также на наличие различных размеров и форм, чтобы быть готовым к любым ситуациям.
