Зубчатая шайба – это незаметный, но важный элемент крепежа, который играет ключевую роль в предотвращении откручивания соединений. Несмотря на свою простоту, она значительно повышает надежность и долговечность креплений, особенно в условиях вибрации и динамических нагрузок. В этой статье мы подробно рассмотрим принцип работы зубчатой шайбы, ее преимущества по сравнению с обычными плоскими шайбами и продемонстрируем на видео, как правильно использовать этот элемент для обеспечения надежности ваших конструкций.

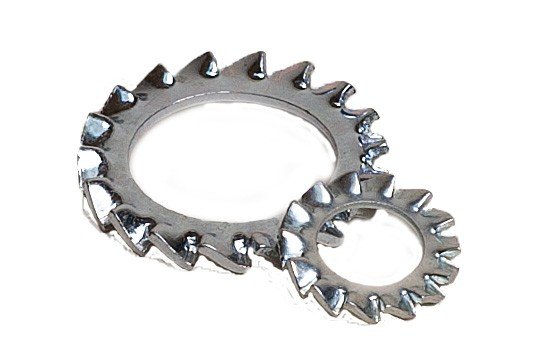

Конструкция зубчатой шайбы – в чем секрет надежности?

Шайба — это вспомогательное устройство, используемое под крепежными элементами. Основная задача шайбы — увеличить площадь опорной поверхности, обеспечить герметичность соединений с прокладками, снизить риск повреждения деталей в местах крепления и предотвратить самопроизвольное отвинчивание метизов. Зубчатые шайбы внешне схожи с обычными гладкими, но их уникальность заключается в наличии небольших зубчиков по окружности. Эти изделия также относятся к метизной продукции, но их эффективность проявляется только в сочетании с головками болтов или гайками.

Благодаря зубчикам отпружинивающий эффект становится более выраженным, а площадь давления в местах соединения увеличивается. Это делает зубчатые шайбы более надежными по сравнению с обычными. Для их производства используется углеродистая сталь с цинковым покрытием или нержавеющая сталь марок А2 и А4. Существует несколько типов зубчатых шайб. Их классифицируют по расположению зубчиков, которые могут находиться как на внутренней, так и на внешней стороне. Также выделяют классификацию по конструкции, где помимо зубчатой поверхности могут быть и другие особенности. В этом случае выделяют стопорные, пружинные, врезные, упругие и многолапчатые шайбы.

Стопорная шайба

Шайба с внутренними зубьями и другие виды этого изделия

Стопорная шайба с внутренними зубьями используется как подкладка, сохраняющая жесткость деталей при вибрации или деформации. Чаще всего такие шайбы применяются в конструкциях с болтовыми соединениями. Они также используются со шпильками, винтами, болтами или штифтами, при условии соответствия их размеров. Эти аспекты учитываются в мебельном производстве, деревообработке и строительстве деревянных домов.

Стопорные шайбы с наружными зубьями крепят электропровода к основной «массе», что распространено в автомобильной промышленности. Обычно такие изделия изготавливаются из нержавеющей аустенитной стали и покрываются цинком. В электрических цепях также используются контактные шайбы с зубьями, что обеспечивает надежный электрический контакт. Основное отличие этих прокладок в том, что обе их поверхности рифленые. Существуют также контактные шайбы с внутренними зубьями, рифленые только с одной стороны. Выбор деталей зависит от типа соединения и выполняемой работы. Для их производства используется пружинная сталь, а также они могут различаться по типу покрытия: электрооцинкованные или желтопассированные.

Упругие зубчатые шайбы бывают выгнутыми и вогнутыми. Чаще всего зубцы располагаются внутри. Их применяют для крепления деталей в вращающихся элементах или для надежного соединения нескольких компонентов одновременно. Для их изготовления используется пружинная сталь, а также нержавеющая сталь марки А2 или кислотостойкая сталь марки А4. В магазинах можно найти эти изделия из цветных металлов, сплавов, пластика и бронзы.

Стопорные кольца STARLOCK

Интересные факты

Вот несколько интересных фактов о зубчатых шайбах и их роли в креплении:

1. Принцип работы: Зубчатые шайбы имеют специальные зубцы, которые при затягивании крепежа врезаются в поверхность детали. Это создает дополнительное трение и предотвращает самопроизвольное ослабление соединения, что особенно важно в условиях вибрации или динамических нагрузок.

2. Широкое применение: Зубчатые шайбы используются в самых различных отраслях, включая автомобилестроение, авиацию и строительство. Их можно встретить в таких критически важных местах, как крепление двигателей, шасси самолетов и конструкций мостов, где надежность соединений имеет первостепенное значение.

3. Разнообразие форм: Существуют различные типы зубчатых шайб, включая внешние и внутренние зубцы, а также шайбы с различными углами наклона зубьев. Это разнообразие позволяет выбрать оптимальный вариант для конкретного применения, учитывая условия эксплуатации и тип соединяемых материалов.

Зубчатая шайба – маркировка и производство

Зубчатые шайбы имеют различные геометрические характеристики. Размер и обозначение изделия зависят от диаметра внешнего и внутреннего кругов, а также от величины зубцов. Каждая модель этих крепежных элементов имеет уникальную буквенно-цифровую маркировку. Например, модель DIN 6797 А расшифровывается так: буква обозначает тип шайбы, в данном случае А – это шайба с внешними зубцами; DIN 6797 – нормативный документ, регулирующий качество шайбы, что соответствует немецкому стандарту.

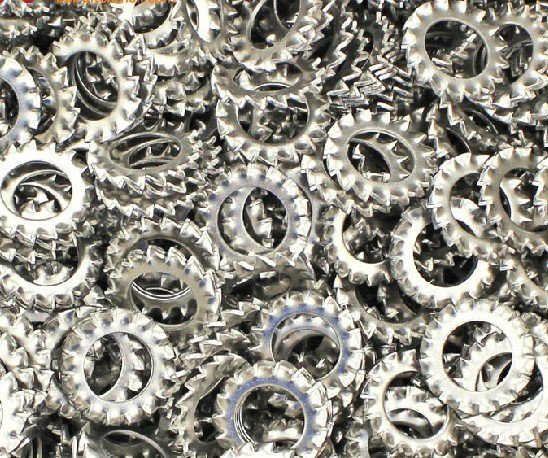

Производство шайб осуществляется на специализированных станках с использованием штамповочного метода. На сегодняшний день наиболее популярны зубчатые шайбы, изготовленные немецкими производителями, которые обозначаются комбинацией DIN. В России надежными и прочными считаются изделия, выполненные по ГОСТу 10462-81. Этот ГОСТ описывает все параметры, которые должен соблюдать производитель; помимо диаметра, особое внимание уделяется количеству зубьев, их размеру и расстоянию между ними. На заводах функционируют отделы контроля качества, где вся продукция перед продажей проходит проверку на соответствие стандартам. Бракованные детали возвращаются в производственные цеха.

Изделия с дефектами и повреждениями, как правило, не подлежат восстановлению. Если в процессе эксплуатации шайба выходит из строя, повторное использование не рекомендуется.

Штамповка шайбы латунной на автомате

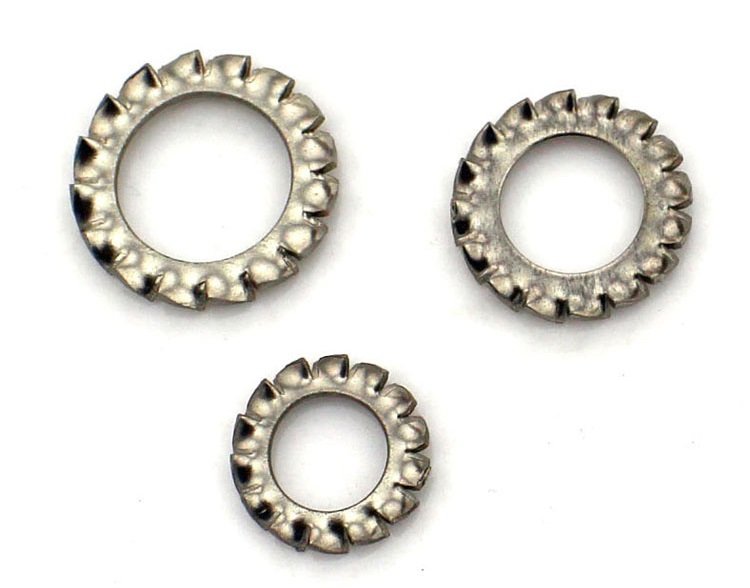

Шайба с зубцами – выбираем качественный товар

Главная задача зубчатых шайб — предотвращение самооткручивания соединенных элементов. Для надежности соединения важно соблюдать правильную последовательность установки. Шайба с зубцами должна располагаться непосредственно под зажимными гайками. В таком положении зубцы, наклоненные под углом 30 градусов, обеспечивают наилучший эффект блокировки. При выборе шайб стоит обратить внимание на их качество. Они должны соответствовать всем стандартам и требованиям, так как предназначены для создания прочного соединения.

Качество шайб можно определить по их внешнему виду. Все зубцы должны быть одинакового размера и находиться на равном расстоянии друг от друга. Если шайба небольшая, измерить каждый зубец может быть сложно, но на просвет можно приблизительно оценить наличие дефектов. Обычно производители упаковывают продукцию в промасленную бумагу, что помогает продлить срок службы металлических изделий. Важно также обратить внимание на цвет металла перед покупкой. Если шайбы изготовлены из стали, на них не должно быть коррозии. Если они сделаны из другого металла, их поверхность должна быть оцинкована. При неправильном производстве на шайбах могут появляться трещины, что указывает на риск ржавчины или поломки.

Не стоит приобретать шайбы с загнутыми зубьями, так как это свидетельствует о заводском браке и приведет к ненадежному креплению. На бракованных изделиях могут быть не только погнутые зубцы, но и их отсутствие, что не обеспечит должного качества соединения. Если в упаковке, помимо шайб, присутствует стружка или масло странного цвета, это вызывает сомнения в качестве заводского контроля. Такой товар могут предлагать мелкие производители с недостаточно отлаженной технологией, что увеличивает вероятность поломки шайбы в короткие сроки.

https://youtube.com/watch?v=763TfVtrOPU

Применение зубчатых шайб в различных отраслях

Зубчатые шайбы находят широкое применение в различных отраслях благодаря своим уникальным свойствам, которые обеспечивают надежность и долговечность соединений. Они используются в строительстве, машиностроении, автомобильной промышленности, а также в электронике и других сферах, где требуется высокая прочность соединений.

В строительстве зубчатые шайбы применяются для крепления конструкций, таких как балки, колонны и другие элементы, где важна устойчивость к вибрациям и динамическим нагрузкам. Их зубцы, врезаясь в поверхность материала, предотвращают ослабление соединения, что особенно актуально в условиях, где возможны колебания и сдвиги.

В машиностроении зубчатые шайбы используются для крепления различных механизмов и узлов, таких как двигатели, редукторы и трансмиссии. Здесь они играют важную роль в обеспечении надежности работы оборудования, так как способны удерживать болты и гайки на месте даже при высоких нагрузках и вибрациях.

Автомобильная промышленность также активно использует зубчатые шайбы, особенно в системах, подверженных значительным механическим воздействиям. Например, в подвесках и трансмиссиях зубчатые шайбы помогают предотвратить ослабление креплений, что критично для безопасности и долговечности автомобиля.

В электронике зубчатые шайбы применяются для крепления различных компонентов, таких как платы, радиаторы и корпуса. Здесь они обеспечивают надежное соединение, предотвращая возможные повреждения от перегрева или механических воздействий.

Таким образом, применение зубчатых шайб охватывает широкий спектр отраслей, и их использование позволяет значительно повысить надежность и долговечность соединений, что делает их незаменимыми в современных технологиях и производственных процессах.

Преимущества зубчатых шайб по сравнению с обычными шайбами

Зубчатые шайбы, также известные как зубчатые пружинные шайбы, представляют собой важный элемент крепежных систем, который обеспечивает надежность и долговечность соединений. Их конструкция включает в себя зубцы, расположенные по краю шайбы, что придает им уникальные свойства, отличающие их от обычных шайб.

Одним из основных преимуществ зубчатых шайб является их способность предотвращать ослабление соединений под воздействием вибрации и динамических нагрузок. Зубцы, входя в контакт с поверхностью детали, создают дополнительное трение, что значительно уменьшает риск раскручивания крепежа. Это особенно актуально в таких областях, как автомобилестроение, авиация и машиностроение, где вибрации и колебания являются обычным явлением.

Кроме того, зубчатые шайбы обеспечивают равномерное распределение нагрузки по поверхности соединения. Это позволяет избежать локальных перегрузок и повреждений, которые могут возникнуть при использовании обычных шайб. Равномерное распределение нагрузки также способствует увеличению срока службы как самой шайбы, так и крепежного элемента в целом.

Зубчатые шайбы также обладают высокой устойчивостью к коррозии и механическим повреждениям, что делает их идеальными для использования в агрессивных средах. Они могут быть изготовлены из различных материалов, включая нержавеющую сталь, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации.

Еще одним важным аспектом является простота установки зубчатых шайб. Они могут быть легко интегрированы в существующие системы крепления без необходимости в дополнительных инструментах или сложных процедурах. Это делает их удобными для использования как в производственных, так и в ремонтных работах.

В заключение, зубчатые шайбы представляют собой надежное и эффективное решение для обеспечения прочности и долговечности соединений. Их уникальные свойства, такие как предотвращение ослабления под воздействием вибрации, равномерное распределение нагрузки и высокая устойчивость к коррозии, делают их незаменимыми в различных отраслях. Использование зубчатых шайб в крепежных системах – это не просто дополнительный элемент, а важная страховка, которая обеспечивает надежность и безопасность соединений.

Установка и обслуживание зубчатых шайб – советы и рекомендации

Правильная установка зубчатых шайб

Установка зубчатых шайб требует внимательности и соблюдения определенных правил, чтобы обеспечить их эффективное функционирование. Прежде всего, необходимо убедиться, что поверхность, на которую будет установлена шайба, чистая и свободная от загрязнений. Это поможет избежать неправильного распределения нагрузки и обеспечит надежное сцепление.

При установке зубчатой шайбы важно следить за направлением зубьев. Зубья должны быть направлены в сторону детали, с которой происходит соединение. Это обеспечивает лучшее сцепление и предотвращает ослабление крепежа в процессе эксплуатации. Если шайба установлена неправильно, это может привести к снижению ее эффективности и, как следствие, к ослаблению соединения.

Обслуживание зубчатых шайб

Зубчатые шайбы, как и любые другие элементы крепежа, требуют регулярного обслуживания. В процессе эксплуатации необходимо периодически проверять состояние шайб и крепежных элементов. Если наблюдаются признаки износа, такие как деформация или потеря зубьев, шайбы следует заменить. Это поможет избежать серьезных последствий, связанных с ослаблением соединений.

Также стоит учитывать, что зубчатые шайбы могут подвергаться воздействию различных факторов, таких как коррозия, температура и механические нагрузки. Поэтому в условиях повышенной влажности или агрессивной среды рекомендуется использовать шайбы из коррозионностойких материалов. Это значительно увеличит срок службы крепежа и обеспечит надежность соединений.

Выбор зубчатых шайб

При выборе зубчатых шайб необходимо учитывать не только материал, из которого они изготовлены, но и их размеры, форму и тип зубьев. Разные конструкции шайб предназначены для различных условий эксплуатации. Например, для соединений, подверженных вибрациям, лучше использовать шайбы с более выраженными зубьями, которые обеспечивают лучшее сцепление.

Также стоит обратить внимание на совместимость зубчатых шайб с другими элементами крепежа. Неправильный выбор шайбы может привести к снижению прочности соединения и увеличению риска его разрушения. Поэтому перед покупкой рекомендуется проконсультироваться с профессионалами или изучить техническую документацию на используемые крепежные элементы.

Заключение

Зубчатые шайбы играют важную роль в обеспечении надежности и долговечности крепежных соединений. Правильная установка, регулярное обслуживание и грамотный выбор этих элементов помогут избежать множества проблем и продлить срок службы конструкций. Следуя приведенным рекомендациям, можно значительно повысить эффективность использования зубчатых шайб в различных областях, от машиностроения до строительства.
