Электропроводка в бане – это важный аспект, который требует особого внимания из-за специфических условий эксплуатации, связанных с высокой влажностью и температурными колебаниями. Неправильный монтаж или использование некачественных материалов могут привести к серьезным последствиям, включая короткое замыкание и пожар. В данной статье мы рассмотрим основные способы монтажа и подключения электропроводки в бане, а также предложим полезные советы по обеспечению безопасности. Кроме того, вы найдете видео, которое наглядно демонстрирует правильные подходы к решению распространенных проблем, связанных с электрификацией банного помещения.

Какие виды проводки можно использовать?

В настоящее время строительство деревянных бань стало популярным. Такие сооружения могут быть выполнены полностью из бруса или сруба, а также с использованием различных отделочных материалов из древесины. Дерево в бане создает особую атмосферу, ведь не каждый день мы наслаждаемся паром в таком окружении. Однако стоит помнить, что дерево — это пожароопасный материал, поэтому электропроводка в деревянной бане должна быть открытой.

Этот подход упрощает обслуживание электрических систем и делает ремонт более удобным. Для установки проводов используются кабель-каналы, изготовленные из огнестойких материалов. Чтобы избежать перегрева, важно не заполнять кабель-каналы полностью. В противном случае будет затруднено отведение тепла от нагрева проводов, что может привести к коротким замыканиям. Оптимально, если кабель-каналы заполнены не более чем на 60%.

Перед установкой электропроводки в бане необходимо разработать полную электрическую схему здания. Кабели должны прокладываться исключительно по горизонтали или вертикали, избегая перекручиваний и перегибов. Для сохранения эстетического вида провода размещают так, чтобы они были незаметны, однако важно помнить, что они не должны находиться ближе 50 см к металлическим трубам и радиаторам.

Хотя возможно использование скрытого монтажа проводов, этот метод применяется реже. Кабели могут быть спрятаны в металлических трубах или за подвесными потолками. Наиболее уязвимыми местами в такой проводке являются соединения кабелей, поэтому их изоляции следует уделить особое внимание.

Баня своими руками. Глава 7. Освещение и электрика

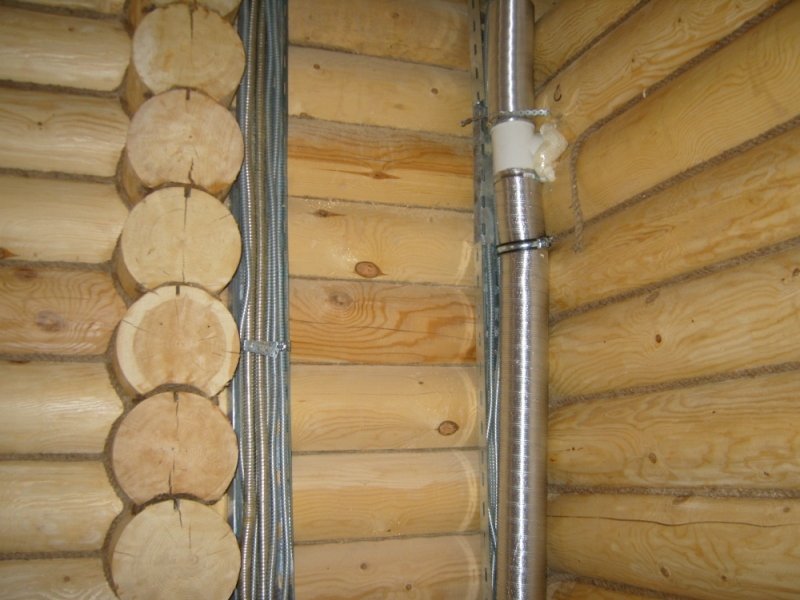

Способы прокладки силового кабеля с улицы – воздушный путь

Прокладка электрического кабеля может осуществляться двумя основными способами: воздушным и подземным. Выбор между этими методами зависит от расстояния между баней и распределительным щитком, что следует учесть на этапе проектирования. Каждый способ имеет свои преимущества и недостатки, которые стоит рассмотреть подробнее.

Воздушная прокладка кабеля является более экономичным вариантом, так как кабель проходит по воздуху. Если расстояние от распределительного щитка до бани превышает 25 метров, необходимо установить промежуточную опору. Прокладка должна выполняться на фарфоровых изоляторах или растяжках. Также важно соблюдать высоту, на которой будет проходить электрический кабель.

Например, над пешеходными дорожками кабель должен находиться на высоте 3,5 метра от земли, а для проезжей части минимальная высота составляет 6 метров. Кабель, подводимый к бане, крепится на уровне 2,75 метра над землей. Для воздушной прокладки обычно используются провода СИП (самонесущий изолированный провод), которые имеют защитный слой из высококачественного полиэтилена и несущие элементы, способные выдерживать значительные нагрузки.

Гарантия на такие изделия составляет 25 лет. Однако подключение их к автомату защиты может быть неудобным, что является одним из недостатков.

Для прокладки используется кабель с минимальным сечением 16 мм², который способен пропускать до 63 ампер: при однофазном подключении мощность составит 14 кВт, а при трехфазном – 42 кВт. Для бани таких значений вполне достаточно. Важно помнить, что СИП – это алюминиевые провода, поэтому их прокладка в чердачных помещениях запрещена. В баню вводится кабель типа ВВГ, НГ или NYM с сечением 10 мм². Для перехода необходимо использовать герметичные соединители «медь-алюминий».

Для повышения безопасности электропроводки в бане следует придерживаться определенных рекомендаций. В парильной комнате не должно быть переключателей и розеток; их размещение допустимо только в предбаннике или комнате отдыха с использованием устройств класса защиты IP-44 и выше. На розетках обязательно должны быть крышки, защищающие от попадания воды. Класс защиты светильников должен составлять не менее IP-54. Также не рекомендуется монтировать проводку непосредственно над печкой.

Интересные факты

Вот несколько интересных фактов о безопасности электропроводки в бане:

1. Специальные требования к материалам: В банях, где высокая влажность и температура, используются специальные кабели и изоляционные материалы, которые устойчивы к воздействию влаги и высоких температур. Это помогает предотвратить короткие замыкания и другие электрические аварии.

2. Заземление как обязательное условие: Важно, чтобы электропроводка в бане была правильно заземлена. Это снижает риск поражения электрическим током и защищает оборудование от перенапряжений. Правильное заземление может спасти жизнь в случае аварийной ситуации.

3. Установка защитных устройств: В современных банях рекомендуется устанавливать устройства защитного отключения (УЗО), которые автоматически отключают электричество при обнаружении утечки тока. Это значительно повышает уровень безопасности и предотвращает несчастные случаи, связанные с электричеством.

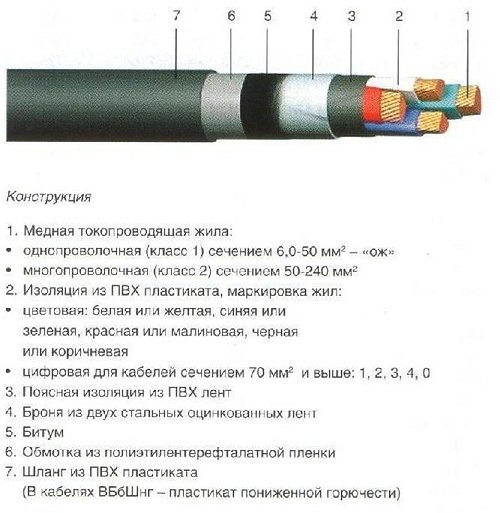

Монтаж кабеля путем подземной прокладки

Данный метод требует дополнительных финансовых вложений, так как включает выемку траншеи глубиной до одного метра. В процессе используется более дорогой кабель с медными жилами и дополнительной защитой – ВБбШв. Стальная оплетка между внутренней и внешней пластиковыми оболочками защищает от повреждений со стороны грызунов, таких как мыши и кроты. Кроме того, кабель не подвержен негативному влиянию усадки грунта.

При прокладке кабеля под землей не рекомендуется использовать металлические трубы, так как в них может образовываться конденсат. Вместо этого можно применять трубы или уголки высотой не менее 1,8 м в местах, где кабель входит в землю. Как и в случае с воздушной прокладкой, ввод провода в баню осуществляется через металлическую втулку, которая надежно защищает его от повреждений, возникающих из-за усадки стен.

Для прокладки электрического кабеля под землей необходимо выкопать траншею глубиной не менее 0,7 м. На дно траншеи укладывается слой песка толщиной около 10 см, после чего прокладывается кабель. Важно избегать натяжения кабеля, которое может возникнуть из-за смещения почвы или колебаний температуры воздуха. Для этого кабель укладывается в траншее не по прямой линии, а в виде волны. Затем провод снова засыпается слоем песка и землей.

Электромонтаж бани. Скрытая проводка. Розетки. Технология.

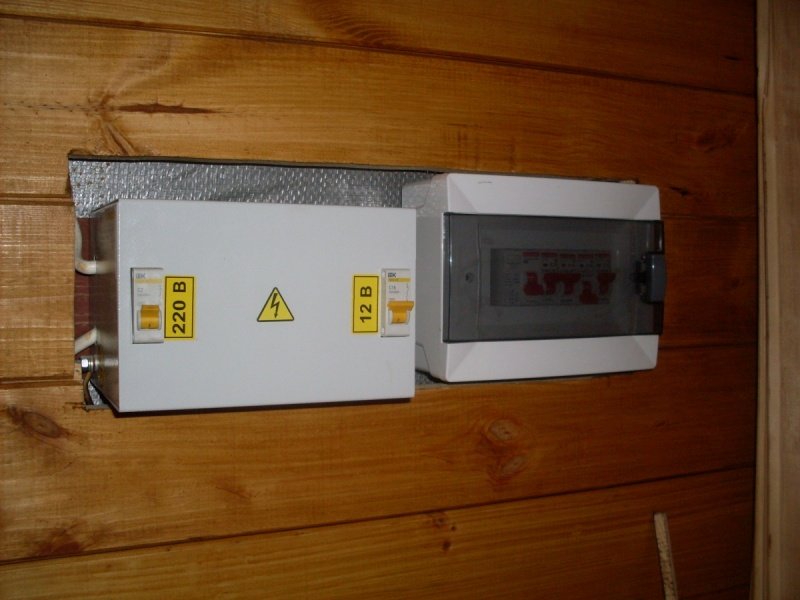

Электропроводка в бане и монтаж внутреннего щитка

Щиток обычно устанавливают в предбаннике, но его можно разместить и в комнате отдыха или на мансардном этаже, если он есть. В щитке устанавливаются автоматические выключатели и устройства защитного отключения (УЗО), предусмотренные схемой электропроводки. Эта защита необходима для обеспечения пожарной безопасности: при коротком замыкании система автоматически отключает электричество.

Электропроводка осуществляется через дифференциальные автоматы или обычные УЗО. Для таких помещений, как моечная и парилка, рекомендуется использовать пониженное напряжение от 12 до 36 В. Однако это требует установки дорогих трансформаторов. УЗО следует проверять на работоспособность каждый месяц. Оптимально, если проводка выполнена из кабеля с двойной изоляцией, а в парилке желательно применять термостойкий провод с силиконовой изоляцией, который выдерживает температуру до 180 °С.

Таким образом, электропроводку в бане можно выполнить самостоятельно. Однако для обеспечения безопасности важно регулярно проверять оборудование и проводку на исправность. При проведении ремонтных работ обязательно отключайте электропитание.

Монтаж электропроводки в срубе (деревянном доме.).

Выбор оборудования для электропроводки в бане

При проектировании электропроводки в бане крайне важно правильно выбрать оборудование, которое обеспечит безопасность и надежность электрической системы. В условиях повышенной влажности, характерной для банных помещений, необходимо учитывать особые требования к электрическим устройствам и материалам.

Первым шагом в выборе оборудования является определение типа кабеля. Для бань рекомендуется использовать кабели с изоляцией, устойчивой к воздействию влаги и высоких температур. Наиболее подходящими являются кабели марки ВВГнг-LS, которые имеют низкую горючесть и не выделяют токсичных веществ при нагревании. Также стоит обратить внимание на кабели с дополнительной защитой, такие как бронированные или с резиновым покрытием.

Следующим важным элементом является выбор автоматических выключателей и защитных устройств. В бане обязательно должны быть установлены устройства защитного отключения (УЗО), которые предотвращают поражение электрическим током в случае утечки. Рекомендуется использовать УЗО с номинальным током 30 мА, так как это значение считается безопасным для защиты человека. Автоматические выключатели должны соответствовать мощности подключаемых устройств и иметь запас по току для предотвращения перегрузок.

Не менее важным аспектом является выбор освещения. В бане следует использовать влагозащищенные светильники, которые имеют степень защиты не ниже IP65. Это обеспечит надежную работу освещения в условиях повышенной влажности. Также стоит обратить внимание на использование светодиодных ламп, которые более экономичны и имеют длительный срок службы.

При установке розеток и выключателей необходимо учитывать их расположение. Розетки должны быть установлены на высоте не менее 1,5 метра от пола, чтобы избежать попадания воды. Рекомендуется использовать специальные влагозащищенные розетки, которые обеспечивают дополнительную безопасность. Выключатели лучше всего устанавливать вне парной, чтобы избежать контакта с влагой.

Кроме того, стоит обратить внимание на заземление. Правильное заземление является ключевым элементом безопасности электропроводки в бане. Оно должно быть выполнено в соответствии с действующими нормами и правилами, чтобы обеспечить защиту от электрических ударов и предотвратить повреждение оборудования.

В заключение, выбор оборудования для электропроводки в бане требует тщательного подхода и учета всех факторов, связанных с эксплуатацией в условиях повышенной влажности. Правильный выбор кабелей, защитных устройств, освещения и других элементов системы поможет обеспечить безопасность и долговечность электропроводки, что является залогом комфортного и безопасного использования бани.

Заземление и его важность для безопасности

Заземление является одним из ключевых элементов системы электропроводки в бане, обеспечивающим безопасность пользователей и защиту электрического оборудования. Основная функция заземления заключается в создании безопасного пути для электрического тока в случае короткого замыкания или других аварийных ситуаций. Это позволяет предотвратить поражение электрическим током и минимизировать риск возникновения пожара.

При проектировании электропроводки в бане необходимо учитывать, что влажная среда значительно увеличивает вероятность электрических аварий. Поэтому заземляющая система должна быть надежной и правильно спроектированной. Важно, чтобы заземляющий проводник имел достаточное сечение и был выполнен из качественного материала, например, меди или оцинкованной стали. Это обеспечит низкое сопротивление заземления и эффективное отведение тока в землю.

Существует несколько типов заземления, которые могут быть использованы в бане. Наиболее распространенным является естественное заземление, которое использует землю в качестве проводника. В этом случае заземляющий электрод устанавливается в грунт на глубину не менее 2,5 метра. Также можно использовать искусственное заземление, которое включает в себя установку специальных заземляющих устройств, таких как заземляющие пластины или кольца.

Кроме того, важно правильно подключить заземляющий провод к электрическим устройствам и оборудованию. Все металлические конструкции, такие как трубы, печи и другие элементы, должны быть заземлены. Это предотвратит накопление статического электричества и снизит риск поражения током при случайном контакте с металлическими поверхностями.

Регулярное обслуживание и проверка заземляющей системы также играют важную роль в обеспечении безопасности. Необходимо периодически проверять состояние заземляющих проводников, их соединения и целостность. В случае обнаружения повреждений или коррозии следует немедленно произвести ремонт или замену элементов заземления.

В заключение, заземление является неотъемлемой частью системы электропроводки в бане. Оно обеспечивает безопасность пользователей и защиту оборудования, предотвращая аварийные ситуации. Правильный выбор и установка заземляющей системы, а также регулярное ее обслуживание помогут создать безопасные условия для эксплуатации электрических приборов в условиях повышенной влажности.

Регулярное обслуживание и проверка электропроводки

Регулярное обслуживание и проверка электропроводки в бане – это не просто рекомендация, а необходимость, которая напрямую влияет на безопасность всех пользователей. В условиях повышенной влажности и температуры, характерных для банных помещений, электрическая проводка подвержена особым рискам. Поэтому важно следить за состоянием электросистемы и проводить профилактические мероприятия.

Первым шагом к обеспечению безопасности является регулярная визуальная проверка проводки. Необходимо осматривать кабели на предмет повреждений, изоляции и коррозии. Обратите внимание на места соединений, так как именно там чаще всего возникают проблемы. Если вы заметили обнаженные провода, трещины в изоляции или признаки перегрева, такие как потемнение или запах гари, необходимо немедленно обратиться к специалисту.

Кроме визуального осмотра, рекомендуется проводить периодическую проверку работы электроприборов, используемых в бане. Это включает в себя тестирование термометров, обогревателей, освещения и других устройств. Если приборы работают нестабильно или возникают перебои в электроснабжении, это может свидетельствовать о проблемах в электросистеме.

Также стоит учитывать, что в бане необходимо использовать только влагозащищенные и специализированные электрические устройства. Они спроектированы с учетом специфики эксплуатации в условиях повышенной влажности и температуры. Использование обычных бытовых приборов может привести к коротким замыканиям и другим опасным ситуациям.

Не менее важным аспектом является проверка работы защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства предназначены для предотвращения поражения электрическим током и должны быть исправны. Рекомендуется проводить тестирование УЗО не реже одного раза в месяц, чтобы убедиться в их работоспособности.

Наконец, стоит помнить о необходимости привлечения квалифицированных специалистов для проведения более глубоких проверок и обслуживания электропроводки. Профессионалы могут выявить скрытые проблемы, которые могут быть не видны при визуальном осмотре, и предложить решения для их устранения. Регулярное техническое обслуживание поможет избежать серьезных аварий и обеспечит безопасность всех пользователей бани.
