Гладкий микрометр – это незаменимый инструмент для точного измерения малых размеров, который находит широкое применение в различных областях, от машиностроения до ювелирного дела. В этой статье мы подробно рассмотрим, как работают гладкие и электронные микрометры, их преимущества и недостатки, а также правила использования, чтобы вы могли выбрать наиболее подходящий инструмент для своих нужд. Понимание точности замеров и особенностей различных типов микрометров поможет вам повысить качество работы и избежать ошибок в измерениях.

Какие бывают микрометры и как устроен гладкий вариант?

Существует множество видов микрометров, различающихся по назначению. Эти инструменты обеспечивают высокую точность измерений, соответствующую 1 и 2 классу. В соответствии с ГОСТ 6507-90 выделяют следующие категории измерительных приборов:

• МК – для определения наружных размеров;
• МЛ – для измерения толщины листовых материалов;
• МТ – для измерения толщины стенок труб;
• МЗ – для измерения размеров зубчатых колес;
• МГ – головки, предназначенные для измерения перемещений;
• МП – для измерения толщины проволоки.

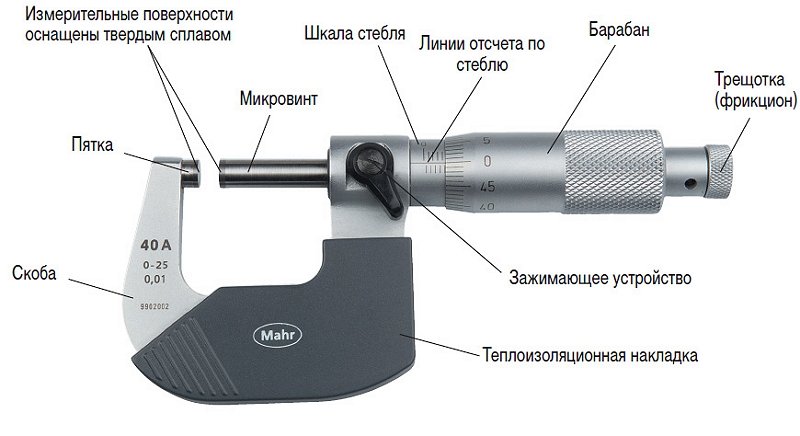

Гладкий микрометр состоит из скобообразного корпуса и винтовой пары, что обеспечивает высокую точность измерений. Конструкция винтовой пары включает микрометрический винт и гайку (микропару), фиксируемую внутри стебля. Стебель и пятка надежно запаиваются в корпус прибора. К микровинту с трещоткой прикрепляется барабан.

При измерениях деталь захватывается между поверхностями микровинта и пятки. Для приближения микровинта к пятке необходимо вращать трещотку по часовой стрелке. Как только микровинт займет нужное положение, он фиксируется. Трещотка также ограничивает усилие при измерении. Если поверхности соприкасаются слишком плотно, она издает легкий треск, сигнализируя о необходимости остановить вращение микровинта.

Основные требования к гладкому микрометру (по ГОСТ 6507-90) включают:

• Диапазон измерительного усилия должен составлять не менее 5 Н и не более 10 Н, колебания усилия – не более 2 Н.
• Допустимая погрешность измерений не должна превышать установленные стандартами значения.
• Измерительная поверхность должна быть изготовлена из твердых сплавов (по ГОСТ 3882) и не иметь пор более 120 мкм, а пористости более 0,4 % (по ГОСТ 9391).
• Соответствие измерительного усилия заданным параметрам регулируется с помощью трещотки или аналогичного устройства.
• Закрепление микрометрического винта должно осуществляться с помощью стопора, и после фиксации винт не должен вращаться.
• Для защиты внешних поверхностей необходимо наносить антикоррозийное покрытие (в соответствии с ГОСТ 9.303 или ГОСТ 9.032).
• Приборы с пределом измерений свыше 50 мм должны иметь теплоизолированный корпус.
• Микрометры с верхним пределом более 300 мм должны быть оснащены сменной пяткой.

Микрометр гладкий МК-75

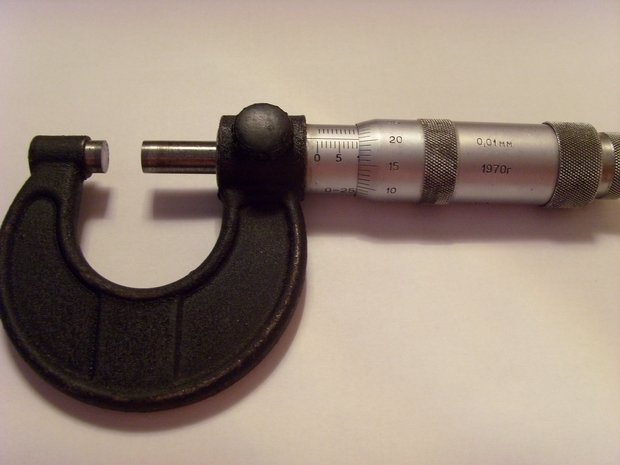

По каким принципам должны выполняться замеры?

Принцип работы данного измерительного устройства основан на осевом перемещении винта при его вращении в гайке. Гладкие микрометры выпускаются в двух вариантах: с круговой шкалой и нониусом, а также в цифровом исполнении. Для калибровки прибора на «ноль» используются эталонные меры, входящие в комплект.

Эталонные меры могут быть цилиндрическими или параллелепипедными, и их размеры соответствуют нижнему пределу измерений.

Микропара функционирует как преобразующее устройство. Показания считываются с круговой шкалы, а в электронных моделях информация отображается на дисплее в цифровом формате. Измеряемая деталь помещается между измерительными поверхностями прибора, а регулировка измерительного усилия осуществляется с помощью трещотки.

Отсчетный узел состоит из двух шкал:

• Первая шкала расположена на стебле и имеет цену деления 0,5 или 1 миллиметр, в зависимости от шага резьбы микропары.
• Вторая шкала круговая, размещенная на барабане прибора, содержит 50 делений. Цена одного деления круговой шкалы составляет 10 мкм. Вращение барабана на одно деление означает, что микровинт переместился на 10 мкм. Цена деления может также быть равной 1, 2 или 5 мкм, в зависимости от конкретной модели микрометра.

Интересные факты

Вот несколько интересных фактов о гладком микрометре и его применении в измерениях с точностью до микрона:

1. Принцип работы: Гладкий микрометр использует винтовую пару для преобразования вращательного движения в линейное. Это позволяет достичь высокой точности измерений, так как один полный оборот винта соответствует определённому, заранее известному перемещению измерительной губки. Обычно это перемещение составляет 0,01 мм (10 микрон), что позволяет легко считывать значения с высокой точностью.

2. Применение в науке и промышленности: Гладкие микрометры широко используются в различных областях, включая машиностроение, металлообработку и научные исследования. Например, они необходимы для измерения толщины деталей, таких как листы металла или пластиковые компоненты, что критично для обеспечения точности сборки и функционирования механизмов.

3. Калибровка и точность: Для достижения максимальной точности измерений гладкие микрометры требуют регулярной калибровки. Даже небольшие изменения в температуре или влажности могут повлиять на точность измерений, поэтому многие современные микрометры оснащены температурными компенсациями и специальными материалами, которые минимизируют влияние внешних факторов.

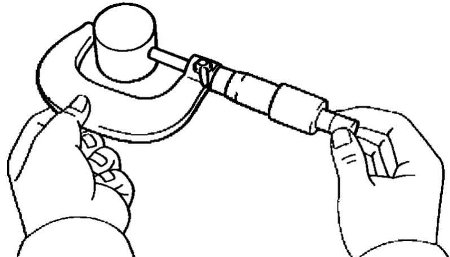

Как правильно пользоваться гладким микрометром?

Замеры с использованием гладкого микрометра проводятся по установленным стандартам. Перед началом измерений необходимо тщательно протереть как измеряемую деталь, так и поверхности инструмента. Важно проверить плавность хода винта и установить инструмент на «ноль». Для этого измерительные поверхности выравниваются с помощью установочной меры, после чего микровинт фиксируется. Затем нулевой штрих круговой шкалы на барабане совмещается с продольным штрихом линейной шкалы на стебле.

Деталь помещается между пяткой и торцевой частью микровинта, после чего барабан устанавливается в нужное положение с помощью трещотки. О завершении вращения барабана сигнализируют три щелчка, которые издает трещотка. Определение размера осуществляется по всем шкалам. Сначала считываются данные с основной и дополнительной шкалы на стебле, которые смещены относительно друг друга на 0,5 мм. Фиксируются целые миллиметры на нижней шкале, как это делается с обычной измерительной линейкой. На этом этапе сходство с традиционными замерами заканчивается.

Следующий этап – уточнение полученного значения с помощью данных верхней шкалы. Здесь определяем, находится ли риска правее риска нижней шкалы. Если она видна, к полученным данным добавляется 0,5 мм. Если риска не наблюдается, учитываются только показания нижней шкалы стебля. Показания круговой шкалы на барабане считываются относительно прямой линии, проходящей вдоль стебля между шкалами.

Рассмотрим процесс снятия показаний микрометра на конкретном примере. Предположим, что размер замеряемой детали по нижней шкале составил 15 мм, риска на верхней шкале не видна, а по шкале барабана замер равен 0,26 мм. Окончательный результат замеров рассчитывается следующим образом: 15 мм + 0 мм + 0,26 мм = 15,26 мм. Если бы риска на верхней шкале была видна, расчеты выглядели бы иначе: 15 мм + 0,5 мм + 0,26 мм = 15,76 мм.

Как пользоваться микрометром?

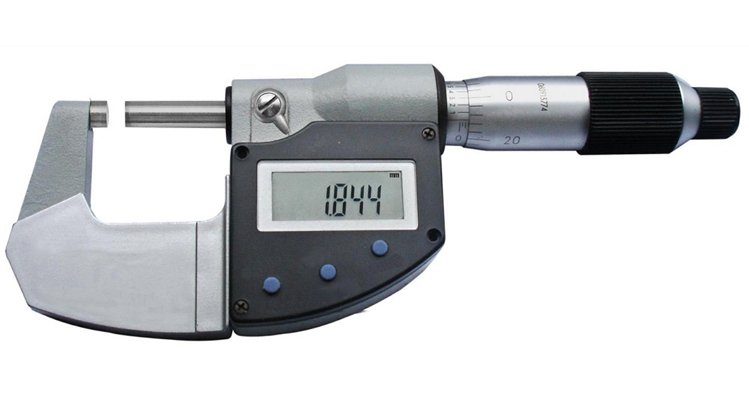

В чем преимущества электронных микрометров?

Электронные микрометры обеспечивают высокую точность измерений, практически исключая влияние человеческого фактора. Они проще в эксплуатации, хотя и стоят дороже механических аналогов. Ключевые преимущества цифровых устройств:

• легкость установки прибора на «ноль» одной кнопкой;
• возможность переключения между метрической и дюймовой системами;
• высокая точность измерений с минимальной погрешностью;
• возможность проведения относительных измерений с установкой нуля в любой нужной точке диапазона;
• наличие дополнительных функций, недоступных в механических приборах, таких как функция удержания результатов.

Современные электронные модели могут подключаться к компьютерам, что позволяет передавать данные для дальнейшей обработки. Конструкция электронных микрометров включает микрометрическую пару, но в отличие от механических инструментов, на стебле и барабане отсутствуют измерительные шкалы. Все результаты отображаются на жидкокристаллическом дисплее, который показывает цифровые значения, используемую систему отсчета и единицы измерения.

Обзор микрометра QuantuMike от Mitutoyo

Как выбрать гладкий микрометр для своих нужд?

Выбор гладкого микрометра — это важный шаг для обеспечения точности измерений в различных областях, таких как машиностроение, металлообработка и научные исследования. При выборе данного инструмента следует учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор.

1. Диапазон измерений

Первым делом необходимо определить диапазон измерений, который вам нужен. Гладкие микрометры доступны в различных диапазонах, начиная от 0-25 мм и заканчивая 1000 мм и более. Если вы планируете измерять детали с малым размером, вам подойдет микрометр с меньшим диапазоном. Для более крупных объектов выбирайте инструменты с большим диапазоном.

2. Разрешение и точность

Точность измерений — это один из самых важных аспектов при выборе микрометра. Обратите внимание на разрешение инструмента, которое обычно составляет 0,01 мм или 0,001 мм (1 мкм). Чем меньше значение, тем более точные измерения вы сможете получить. Также стоит обратить внимание на класс точности, который указывается производителем.

3. Материал и конструкция

Материал, из которого изготовлен микрометр, также играет важную роль в его долговечности и точности. Наиболее распространены стальные и керамические микрометры. Стальные инструменты обычно более прочные, но могут подвергаться коррозии, если не ухаживать за ними. Керамические микрометры, с другой стороны, устойчивы к коррозии и имеют низкий коэффициент теплового расширения, что делает их идеальными для высокоточных измерений.

4. Тип измерений

Существуют различные типы гладких микрометров, включая механические и цифровые. Механические микрометры требуют визуального считывания показаний, что может быть менее удобно, особенно для пользователей с плохим зрением. Цифровые микрометры, в свою очередь, обеспечивают более простое и быстрое считывание данных, а также могут иметь дополнительные функции, такие как возможность сохранения измерений и передачи данных на компьютер.

5. Удобство использования

При выборе микрометра также стоит обратить внимание на его эргономику. Удобная рукоятка и легкость в использовании помогут вам избежать усталости при длительных измерениях. Некоторые модели имеют специальные функции, такие как автоматическое отключение или подсветка дисплея, что делает их более удобными в эксплуатации.

6. Бренд и цена

Не забывайте о репутации производителя. Известные бренды, такие как Mitutoyo, Starrett и другие, предлагают высококачественные инструменты, которые могут служить долго и обеспечивать точные измерения. Однако стоит помнить, что цена не всегда является показателем качества. Иногда менее известные производители могут предложить достойные альтернативы по более низкой цене.

В заключение, выбор гладкого микрометра зависит от ваших конкретных потребностей и условий работы. Учитывая все вышеперечисленные факторы, вы сможете выбрать инструмент, который будет соответствовать вашим требованиям и обеспечит высокую точность измерений в вашей работе.

Типичные ошибки при использовании гладкого микрометра

Гладкий микрометр, как и любое другое измерительное устройство, требует внимательного обращения и соблюдения определенных правил для обеспечения точности измерений. Ошибки, возникающие при его использовании, могут привести к значительным отклонениям в результатах, что в свою очередь может негативно сказаться на качестве производимых изделий. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при работе с гладким микрометром.

1. Неправильная калибровка инструмента. Перед началом измерений необходимо убедиться, что микрометр откалиброван. Неправильная калибровка может привести к систематическим ошибкам в измерениях. Рекомендуется регулярно проверять калибровку с использованием стандартных эталонов.

2. Неправильное положение детали. При измерении важно правильно расположить деталь между губками микрометра. Если деталь не будет находиться в центре губок, это может привести к неправильным показаниям. Рекомендуется использовать специальные приспособления для фиксации детали, если это необходимо.

3. Применение чрезмерной силы при зажатии. При измерении следует избегать чрезмерного давления на деталь. Слишком сильное зажатие может привести к деформации измеряемого объекта и, как следствие, к ошибкам в измерениях. Оптимально использовать встроенный щуп для определения момента, когда деталь зажата правильно.

4. Игнорирование температуры. Температура может оказывать значительное влияние на точность измерений. Металлы расширяются и сжимаются в зависимости от температуры, поэтому важно проводить измерения в стабильных температурных условиях. Если это невозможно, следует учитывать температурные коэффициенты расширения материалов.

5. Неправильное считывание показаний. Ошибки могут возникать и на этапе считывания результатов. Необходимо внимательно следить за показаниями шкалы, особенно если микрометр имеет аналоговую шкалу. Рекомендуется использовать лупу для более точного считывания, если это необходимо.

6. Отсутствие регулярного обслуживания. Гладкий микрометр требует регулярного ухода. Пыль, грязь и другие загрязнения могут повлиять на точность измерений. Рекомендуется периодически очищать инструмент и проверять его на наличие повреждений.

Избежание этих распространенных ошибок поможет обеспечить высокую точность и надежность измерений с использованием гладкого микрометра. Важно помнить, что даже незначительные отклонения могут привести к серьезным последствиям в производственном процессе, поэтому к использованию данного инструмента следует подходить с максимальной ответственностью.

Обслуживание и калибровка гладкого микрометра

Обслуживание и калибровка гладкого микрометра являются ключевыми аспектами, обеспечивающими точность и надежность измерений. Гладкий микрометр, как высокоточный инструмент, требует регулярного ухода и проверки, чтобы гарантировать его корректную работу и долговечность.

Первым шагом в обслуживании гладкого микрометра является регулярная очистка его рабочих поверхностей. Пыль, грязь и другие загрязнения могут повлиять на точность измерений. Для очистки рекомендуется использовать мягкую ткань или специальные безворсовые салфетки, смоченные в изопропиловом спирте или другом подходящем чистящем средстве. Важно избегать абразивных материалов, которые могут повредить поверхность инструмента.

Кроме того, необходимо следить за состоянием винта и шкалы микрометра. Винт должен свободно вращаться, без заеданий и люфта. Если наблюдаются какие-либо проблемы, рекомендуется обратиться к специалисту для ремонта или замены поврежденных частей. Также стоит периодически проверять состояние шкалы на наличие царапин или других повреждений, которые могут затруднить считывание показаний.

Калибровка гладкого микрометра – это процесс, который позволяет проверить и, при необходимости, скорректировать его точность. Калибровку следует проводить с использованием эталонных образцов, которые имеют известные размеры. Обычно для этого используются калибровочные кольца или пластины, которые соответствуют диапазону измерений микрометра. Процесс калибровки включает в себя следующие шаги:

• Подготовка инструмента: Убедитесь, что микрометр чист и находится в хорошем состоянии.
• Выбор эталонного образца: Используйте образец, который соответствует диапазону измерений вашего микрометра.
• Измерение: Поместите эталонный образец между губками микрометра и аккуратно зажмите его, не прилагая чрезмерных усилий.
• Сравнение показаний: Сравните показания микрометра с известным размером эталонного образца.
• Коррекция: Если показания не совпадают, выполните необходимые корректировки, используя регулировочные винты, если они предусмотрены конструкцией инструмента.

Калибровку рекомендуется проводить не реже одного раза в год, а также перед важными измерениями или после длительного периода неиспользования инструмента. Это поможет избежать ошибок и обеспечит высокую точность измерений.

В заключение, регулярное обслуживание и калибровка гладкого микрометра являются важными процессами, которые способствуют поддержанию его работоспособности и точности. Следуя рекомендациям по уходу и периодически проверяя инструмент, пользователи могут быть уверены в надежности своих измерений и качестве выполняемых работ.
