В современном мире наличие собственного гаража становится всё более актуальным, особенно для автолюбителей, стремящихся обеспечить своему автомобилю надлежащий уход и обслуживание. Одним из ключевых элементов, который значительно упрощает работу с автомобилем, является автомобильный подъёмник. В этой статье мы рассмотрим различные разновидности подъёмников, подходящих для гаража, а также предложим пошаговую инструкцию по изготовлению подъёмного устройства с опрокидывателем своими руками. Знания, полученные из этой статьи, помогут вам не только сэкономить средства на покупке готового оборудования, но и создать уникальное решение, идеально подходящее для вашего гаража.

Разновидности автоподъёмников

Владельцы автомобилей знают, как быстро растут расходы на содержание и обслуживание транспорта. Эффективным решением может стать самостоятельный ремонт автомобиля, если у вас есть необходимые навыки и опыт. У автолюбителей обычно есть нужный инструмент, но с пространством для ямного ремонта и специальным оборудованием дела обстоят сложнее. Тем не менее, некоторые важные устройства, такие как автоподъёмник для гаража, можно сделать своими руками.

Перед выбором чертежа для будущего подъёмника стоит изучить доступные варианты оборудования и выбрать наиболее подходящий для вашего гаража. Существуют следующие типы подъёмников:

• одностоечные и двустоечные;
• гидравлические;
• реечные;
• пневматические;
• винтовые.

Одностоечные модели компактны, что делает их идеальными для небольших гаражей. Двустоечный подъёмник подходит для ремонта любой сложности. Гидравлический подъёмник отличается практичностью, но важно следить за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защищает детали от загрязнений. Для работы пневматического подъёмника потребуется насос. Винтовая модель имеет ограниченную грузоподъёмность и высоту подъёма, поэтому её стоит рассматривать в последнюю очередь.

Гидроподъемник в гараж

Бюджетный подъёмник #6 для авто своими руками

Лучшая конструкция устройства

Ваш самодельный автомобильный домкрат должен иметь определённую конструкцию. Широко используется двустоечный механизм, который может быть оснащён электромеханическим или электрогидравлическим приводом. В первом варианте имеется резьбовой вал с несущей гайкой, который вращается за счёт электрического двигателя с редуктором.

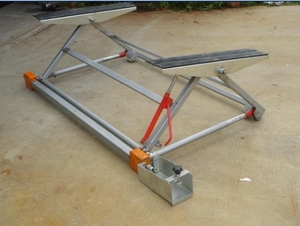

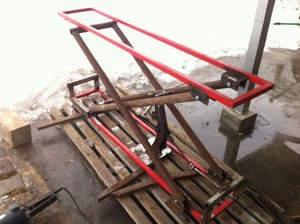

Во втором варианте вал заменён гидроприводом. Также стоит отметить ножничный подъёмник, где в роли «ножниц» выступают специальные рычаги. Подъём груза осуществляется с помощью гидравлических приводов, управляемых электромоторами. Каждая из этих конструкций может подойти для ваших условий эксплуатации. Однако создание подобного автомобильного подъёмника для гаража своими руками — это довольно сложная задача. Даже при попытке собрать мотоподъёмник могут возникнуть трудности, а в данном случае задача становится ещё более сложной.

Самодельные приспособления для гаража , ПОДКАТНОЙ ДОМКРАТ

Интересные факты

Вот несколько интересных фактов о изготовлении автомобильного подъёмника для гаража своими руками:

1. Принципы механики: Многие самодельные подъёмники используют принципы рычагов и гидравлики. Например, конструкции с использованием домкратов позволяют поднимать тяжелые автомобили с минимальными затратами энергии. Это делает процесс более доступным для домашних мастеров.

2. Материалы и безопасность: При изготовлении подъёмника важно использовать качественные и прочные материалы, такие как сталь или алюминий. Неправильный выбор материалов может привести к авариям. Поэтому многие мастера рекомендуют проводить расчёты нагрузки и тестировать конструкции на прочность перед использованием.

3. Регулируемая высота: Некоторые самодельные подъёмники имеют возможность регулировки высоты подъёма, что позволяет адаптировать их под различные модели автомобилей. Это достигается за счёт использования нескольких уровней или модульных конструкций, что делает подъёмник более универсальным и удобным в использовании.

Важные моменты техники безопасности

Создание эффективной системы, такой как самодельный подъёмник для гаража, требует значительных финансовых вложений и может быть связано с определёнными трудностями в процессе изготовления. Однако самым важным аспектом является строгое соблюдение мер безопасности. К числу таких мер относятся:

• минимизация риска травм во время сборки устройства;
• обеспечение достаточной прочности конструкции;
• установка стопорных механизмов.

Особое внимание стоит уделить последнему пункту, так как такие устройства помогут избежать негативных последствий в случае непредвиденных ситуаций. Лучше заранее предусмотреть возможные проблемы и регулярно проверять состояние вала и гайки в электромеханическом приводе. Для электрогидравлического оборудования необходимо следить за целостностью цилиндров и шлангов.

Автомобильный подъемник для ремонта машин

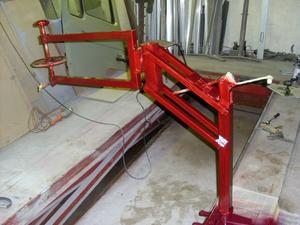

Подъёмник-опрокидыватель

Чтобы избежать лишних затрат и сложностей, стоит рассмотреть вариант с простым гаражным подъёмником-опрокидывателем. Это устройство наклоняет автомобиль вбок под углом от 45° до 60°. Такой диапазон подходит для большинства ремонтных работ.

Для создания агрегата потребуется собрать несколько компонентов: переднюю стойку, балки (верхнюю, нижнюю и заднюю) и башмак. Также понадобятся различные соединительные элементы. Работы с металлом потребуют специального инструмента — сварки, болгарки и дрели с набором сверл по металлу. Основным материалом станут 4-миллиметровые стальные листы, уголки и втулки.

Изготовление домкрата следует начинать с основания — башмака. Он должен быть выполнен из стали и строго по чертежу. Важно обеспечить свободное движение башмака по передней стойке в вертикальной плоскости. Стойка состоит из двух квадратов, сваренных из уголков длиной минимум 1500 мм. Они соединяются отрезками уголков, при этом расстояние между ними должно позволять свободное перемещение верхней балки. Затем необходимо просверлить отверстия для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Размеры подъёмника

Переворот #10 для авто. Хитрая система своими руками

Создание верхней балки

Теперь перейдем к изготовлению верхней балки. Для этого понадобятся два уголка длиной 1,5 метра, которые нужно сварить в П-образный профиль. Важно в центре вварить металлическую вставку для крепления домкрата. Балка будет завершена, когда к профилю приварят пластину нужной длины и высоты, в результате чего получится прямоугольная балка. Один из концов следует надежно заварить — именно к нему будет прикреплена втулка, а направляющие для домкрата привариваются к противоположному концу.

Площадка для балки изготавливается из стального листа. Края можно загнуть, чтобы создать форму коробки, или приварить стенки конструкции. Внутри площадки разместится кусок дерева необходимого размера, который фиксируется крепежом, а сверху на дерево устанавливается резина. Площадка соединяется с балкой через заранее приваренную проушину.

Демонстрация работы подъёмника

Завершающий этап

Для надежной поддержки автомобиля с противоположной стороны требуется задняя балка. Она изготавливается из четырех уголков длиной 1500 мм и сечением 32 мм, что позволяет создать квадрат, соответствующий длине автомобиля. Балки соединяются друг с другом с помощью специального узла, расположенного на задней балке. Нижняя балка также формируется из уголков и соединяется со стойкой и задней балкой. Останется лишь изготовить пальцы-ступоры и установить домкрат. В результате вы получите эффективное устройство для опрокидывания.

Автомобильный подъёмник

Выбор материалов для конструкции

При изготовлении автомобильного подъёмника для гаража своими руками выбор материалов играет ключевую роль. Правильный выбор обеспечит не только долговечность конструкции, но и безопасность при эксплуатации. Рассмотрим основные материалы, которые могут быть использованы для создания подъёмника.

Металлические профили – это основной материал для каркаса подъёмника. Чаще всего используются стальные или алюминиевые профили. Сталь обладает высокой прочностью и устойчивостью к нагрузкам, что делает её идеальным выбором для конструкции, способной поднимать тяжелые автомобили. Алюминий, хотя и легче, менее прочен, но может быть использован для менее нагруженных конструкций или в тех случаях, когда важен вес подъёмника.

Гидравлические компоненты – если вы планируете использовать гидравлическую систему для подъёма, вам понадобятся насосы, цилиндры и шланги. Гидравлические насосы могут быть как ручными, так и электрическими. Ручные насосы требуют физического усилия для подъёма, в то время как электрические обеспечивают более удобное и быстрое поднятие автомобиля. Цилиндры должны быть выбраны в зависимости от максимального веса, который будет подниматься.

Дерево – хотя дерево не является основным материалом для подъёмников, его можно использовать для создания временных конструкций или в качестве опорных элементов. Важно выбирать качественное, обработанное дерево, чтобы избежать гниения и деформации. Однако, стоит помнить, что дерево не может обеспечить такую же прочность, как металл.

Крепежные элементы – для соединения всех частей конструкции понадобятся болты, гайки, шайбы и другие крепежные элементы. Рекомендуется использовать оцинкованные или нержавеющие крепежи, чтобы избежать коррозии. Также стоит обратить внимание на прочность и размер крепежа, чтобы он соответствовал нагрузкам, которые будут на него воздействовать.

Покрытия и защитные материалы – для защиты металлических частей от коррозии и механических повреждений рекомендуется использовать специальные краски или антикоррозийные составы. Это поможет продлить срок службы подъёмника. Также можно использовать резиновые или пластиковые накладки на опорные элементы, чтобы избежать повреждений кузова автомобиля.

В заключение, выбор материалов для изготовления автомобильного подъёмника требует внимательного подхода. Необходимо учитывать не только прочность и устойчивость к нагрузкам, но и условия эксплуатации. Правильный выбор материалов обеспечит надежность и безопасность конструкции, что является основным приоритетом при работе с тяжелыми автомобилями.

Инструменты, необходимые для сборки

Для успешного изготовления автомобильного подъёмника для гаража своими руками, необходимо подготовить ряд инструментов и материалов. Правильный выбор инструментов не только упростит процесс сборки, но и обеспечит безопасность и качество конечного продукта.

1. Основные инструменты:

• Электродрель: Необходима для сверления отверстий в металле и дереве. Рекомендуется использовать дрель с функцией удара для работы с более твердыми материалами.
• Угловая шлифмашина (болгарка): Используется для резки металлических деталей и обработки кромок. Обязательно наличие дисков для резки и шлифовки.
• Набор ключей и отверток: Для сборки конструкции понадобятся как рожковые, так и торцевые ключи, а также крестовые и плоские отвертки.
• Плоскогубцы и кусачки: Эти инструменты помогут в работе с проводами и мелкими деталями, а также при необходимости зажать или обрезать крепежные элементы.
• Рулетка и уровень: Для точных измерений и проверки горизонтальности конструкции. Уровень поможет избежать перекосов в процессе сборки.
• Молоток: Используется для забивания гвоздей и установки деталей, которые требуют дополнительного усилия.

2. Специальные инструменты:

• Сварочный аппарат: Если вы планируете использовать металлические конструкции, сварка станет необходимым этапом. Для домашних условий подойдут инверторные сварочные аппараты.
• Ножовка по металлу: В случае, если у вас нет угловой шлифмашины, ножовка может стать альтернативным инструментом для резки металлических деталей.
• Струбцины: Полезны для временной фиксации деталей во время сборки, что позволит избежать смещения и обеспечит точность соединений.

3. Дополнительные материалы:

• Крепежные элементы: Болты, гайки, шайбы и саморезы различных размеров. Они должны соответствовать материалам, из которых будет изготовлен подъёмник.
• Металлические профили и трубы: Основные материалы для каркаса подъёмника. Выбор профиля зависит от конструкции и предполагаемой нагрузки.
• Гидравлический или электрический механизм: Если вы планируете автоматизировать подъёмник, потребуется соответствующее оборудование.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к сборке автомобильного подъёмника. Важно помнить о безопасности: используйте защитные очки и перчатки, чтобы избежать травм во время работы.

Тестирование и настройка подъёмника

После завершения сборки автомобильного подъёмника крайне важно провести его тестирование и настройку. Это позволит убедиться в его безопасности и функциональности, а также выявить возможные недостатки, которые могут повлиять на работу устройства.

1. Проверка всех соединений и креплений

Перед первым запуском подъёмника необходимо тщательно проверить все соединения и крепления. Убедитесь, что все болты и гайки затянуты, а сварные швы (если таковые имеются) выполнены качественно. Неправильная сборка может привести к аварийным ситуациям, поэтому не стоит пренебрегать этим этапом.

2. Проверка электрической системы

Если ваш подъёмник оснащён электрическим приводом, необходимо проверить всю электрическую систему. Убедитесь, что все провода правильно подключены, а изоляция не повреждена. Рекомендуется использовать мультиметр для проверки напряжения и целостности цепей. Также стоит протестировать работу кнопок управления и защитных устройств.

3. Первичное тестирование подъёмника

Перед тем как использовать подъёмник для подъёма автомобиля, проведите его первичное тестирование. Для этого можно использовать груз, который соответствует весу автомобиля, но не превышает его. Поднимите груз на максимальную высоту и удерживайте его в течение нескольких минут. Это позволит проверить стабильность конструкции и работу механизма подъёма.

4. Настройка высоты подъёма

Если ваш подъёмник имеет возможность регулировки высоты, убедитесь, что он настроен на оптимальный уровень. Это можно сделать с помощью специальных винтов или рычагов, которые обычно находятся на механизме подъёма. Правильная настройка высоты позволит избежать повреждений автомобиля и обеспечит удобство при работе с ним.

5. Проверка системы безопасности

Не менее важным аспектом является проверка системы безопасности. Убедитесь, что все защитные устройства, такие как ограничители подъёма и аварийные выключатели, функционируют исправно. Это поможет предотвратить несчастные случаи и повреждения как автомобиля, так и самого подъёмника.

6. Регулярное обслуживание

После успешного тестирования и настройки подъёмника важно помнить о регулярном обслуживании. Периодически проверяйте все механизмы на наличие износа, смазывайте подвижные части и следите за состоянием электрической системы. Это поможет продлить срок службы вашего подъёмника и обеспечить его безопасную эксплуатацию.

Следуя этим рекомендациям, вы сможете не только успешно протестировать и настроить свой автомобильный подъёмник, но и обеспечить его надежную и безопасную работу в будущем.
