Кабелерез – это незаменимый инструмент как для электриков, так и для системных администраторов, позволяющий эффективно и безопасно работать с различными типами кабелей и проводов. В данной статье мы подробно рассмотрим функциональные возможности кабелереза, его применение в различных задачах, таких как резка проволоки, проводов и экранирующей оплетки. Также в видеообзоре вы сможете увидеть, как правильно использовать этот инструмент, что поможет вам повысить качество своей работы и избежать распространенных ошибок.

Разнообразие кабелей – большой выбор инструмента

При обновлении электропроводки в доме вы можете заметить, что старая проводка изношена, кабели перегреваются, а автоматические выключатели срабатывают. В таком случае необходимо заменить всю электропроводку. Какие инструменты вам понадобятся? Вам потребуются плоскогубцы, бокорезы (или кусачки), рулетка и отвертки разных размеров. Особое внимание стоит уделить бокорезам.

Эти инструменты полезны не только для электропроводки, но и в других сферах. В зависимости от размера и формы, бокорезы могут перекусывать арматуру диаметром до 6 мм. Стандартные бокорезы, используемые электриками, состоят из двух частей: ручек и заточенного внутрь края, соединенных в центре заклепкой из прочного материала. Основная задача бокорезов — перекусывание кабелей или отдельных жил, а также проволоки с тонким сечением.

Например, с помощью обычных бокорезов можно работать с кабелем сечением около 3х1,5. Более толстый кабель может быть слишком сложным для обработки, и его придется резать на части. Однако существуют бокорезы, которые легко справляются с высоковольтными кабелями большого сечения. Если работу первых бокорезов можно сравнить с ножницами, то рабочая часть вторых напоминает ковш экскаватора. Эти инструменты часто используют вблизи арматурных узлов, где собираются каркасы и сетки, соединяемые вязальной проволокой, а не сваркой. В таких случаях бокорезы удобно использовать для нарезки проволоки на ровные отрезки, необходимые для связывания арматуры.

Таким образом, при покупке инструмента важно учитывать его назначение, так как это влияет на конструкцию и стоимость. Болторезы, также относящиеся к категории кусачек, известны как арматурные кусачки или штифторезы. Этот инструмент предназначен для резки или перекусывания пруткового металла и чаще всего используется в варианте, позволяющем работать с металлом толщиной до 1 см.

Мастер-класс от Сергея Панагушина. Чем электрики "кусают" провода.

Конструкция кусачек для обработки кабелей

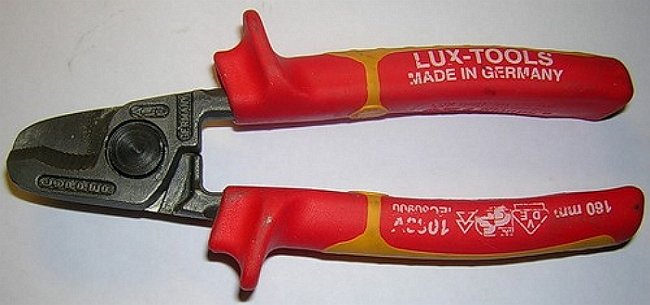

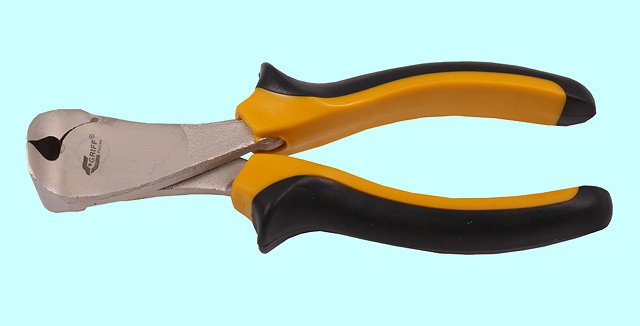

Теперь поговорим о дизайне ручек инструментов. Обычные кусачки для резки проволоки могут не иметь изоляции, так как их использование не связано с работой под напряжением. Однако инструменты для электриков обязательно должны быть оснащены защитными ручками из непроводящих материалов, чтобы избежать удара током. Кроме того, среди таких рукояток есть модели с ограничителем, который предотвращает соскальзывание руки на провод. Инструменты с подобной конструкцией действительно удобны, так как обеспечивают надежную защиту пользователя и минимизируют риск неожиданных ситуаций.

При проверке инструмента на предприятии пожарным или комиссией не должно возникнуть никаких вопросов или претензий. Что касается соблюдения техники безопасности (независимо от того, используется ли инструмент дома или на рабочем месте), то следует отметить следующее. Кусачки без изоляции и с поврежденными ручками, где виден металл, недопустимы. В качестве альтернативы можно обмотать ручки несколькими слоями изоленты, но в этом случае ограничители будут отсутствовать, и эстетика пострадает. Тем не менее, работать с изолентой будет не менее удобно, чем с кусачками с обычными ручками.

Некоторые инструменты оснащены пружиной, которая автоматически раздвигает ручки. Однако обычно такие механизмы встречаются только в маленьких кусачках, предназначенных для тонкой работы. Поскольку пружина есть не везде, давайте рассмотрим, как правильно держать инструмент при резке кабеля. Мизинцем и средним пальцем обхватываем одну из ручек снизу изнутри, а большим пальцем придерживаем ее возле заклепки. Рабочей частью будет та, которая удерживается указательным (снаружи) и средним пальцем (внутри). В данном случае средний палец будет выполнять функцию пружины, отталкивая ручку.

https://youtube.com/watch?v=VLezcXPMaW4

Интересные факты

Вот несколько интересных фактов о кабелерезах, которые могут быть полезны как электрикам, так и системным администраторам:

1. Многофункциональность: Современные кабелерезы часто имеют дополнительные функции, такие как обрезка, снятие изоляции и даже зажимание проводов. Это делает их незаменимыми инструментами для электриков и системных администраторов, которые работают с различными типами кабелей и соединений.

2. Специальные лезвия: Кабелерезы могут иметь лезвия, специально разработанные для работы с определенными типами кабелей, такими как коаксиальные, витая пара или оптоволокно. Это позволяет избежать повреждений проводников и обеспечивает более чистый срез, что особенно важно при установке сетевого оборудования.

3. Эргономика и безопасность: Многие кабелерезы имеют эргономичные ручки и механизмы, которые уменьшают усилие при резке и снижают риск травм. Это особенно важно для профессионалов, которые используют инструмент на протяжении длительного времени, так как правильный выбор инструмента может значительно повысить комфорт и безопасность работы.

Типы кабелерезов – ручной и гидравлический привод

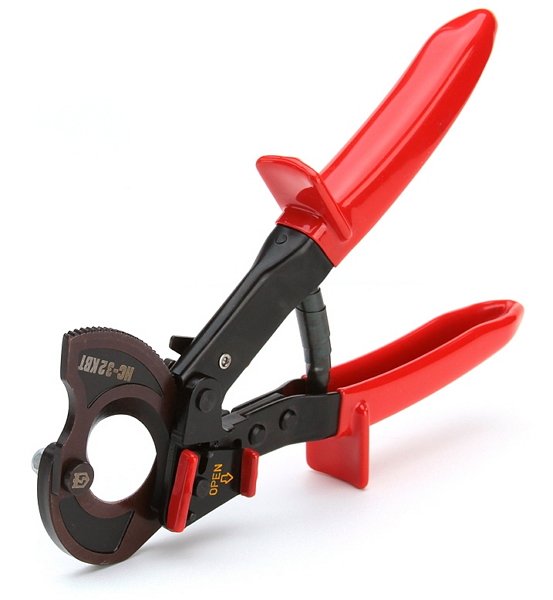

Что представляют собой кусачки для кабеля? Этот инструмент, также известный как кабельный резак, предназначен для резки различных типов кабелей. С его помощью можно обрабатывать распространенные виды кабелей: медные с сечением до 3х400 мм и алюминиевые до 200 мм. Рассмотрим, как они функционируют. Существует несколько механизмов действия. Например, механический кабелерез секторного типа, который чаще всего управляется вручную. В таких устройствах есть ручной привод с храповым механизмом, позволяющим с минимальными усилиями разрезать кабели значительного диаметра.

Не менее востребован гидравлический кабелерез, который может быть как ручным, так и машинным. В этих устройствах усилие передается на обрабатываемую часть с помощью гидравлического привода. Среди них выделяются электрогидравлические модели, которые могут управляться как руками, так и ногами. Эти резаки, подключенные к электрической сети, разработаны для быстрой и удобной работы. Они могут функционировать не только от сети, но и от аккумуляторных батарей.

Помимо перекусывания проводов, такие резаки также используются для подрезки жил кабелей. К ним относятся модели, такие как LK125 (для работы с сечением до 125 мм²), LK250 (для сечения до 250 мм²) и LK500 (для максимального сечения до 500 мм²). Секторные ножницы также применяются для отрезания кусочков кабеля (включая медные и алюминиевые) или подрезки жил до 32 мм². Также стоит упомянуть секторные ножницы, предназначенные для резки бронированных кабелей с сечением от 50 до 70 мм².

НГ-100 ножницы гидлавлические

Обжим для витой пары – кусачки сисадмина

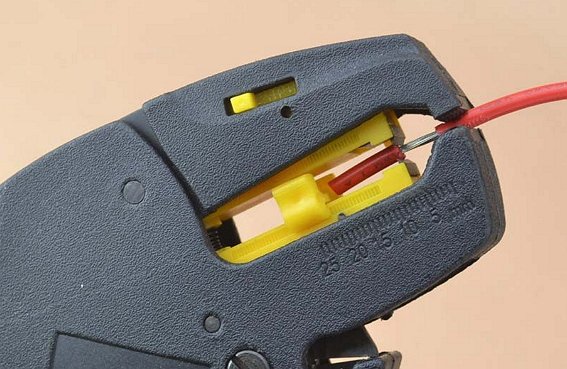

Кабельные резаки и кусачки предназначены для удаления полупроводниковых экранов. Они идеально подходят для работы с пластиковыми кабелями благодаря плавной регулировке глубины среза, что делает процесс удобным и безопасным. В любом наборе инструментов должен быть прибор, способный эффективно снимать внешнюю оболочку и изоляцию с проводов различных сечений. Подходящие сечения варьируются от 35 мм² при 10 кВ до 500 мм² при 35 кВ.

Регулировка осуществляется в двух ступенях, а нулевая позиция в кольцевом надрезе обеспечивает быструю и качественную работу по полному удалению изоляции с жил, не повреждая их.

Системные администраторы хорошо знакомы с инструментом для обжима витой пары. Это кусачки для обрезки кабеля, дополненные специальным механизмом, который надежно зажимает клипсу на проводах, раскрашенных по цветам в системном канале. Хотя эту задачу можно выполнить и с помощью отвертки, такой метод редко дает желаемый результат и требует значительно больше времени. Обжимные кусачки выполнят эту работу одним нажатием, обеспечивая прочное соединение. Ручная работа с отверткой, при которой каждый проводок зажимается отдельно (а их как минимум шесть), вряд ли обеспечит равномерное и надежное крепление.

Выбор кабелереза в зависимости от типа работы

При выборе кабелереза важно учитывать тип работы, которую предстоит выполнять. Существуют различные модели инструмента, каждая из которых предназначена для определенных задач и типов кабелей. Рассмотрим основные категории кабелерезов и их применение.

1. Кабелерезы для электриков

Электрики часто работают с различными видами проводов и кабелей, включая медные и алюминиевые. Для таких задач идеально подходят кабелерезы с острыми лезвиями и мощными ручками, которые позволяют легко резать провода большого сечения. Например, кабелерезы с длиной лезвия от 20 до 25 см обеспечивают достаточную рычажную силу для работы с толстыми кабелями. Также стоит обратить внимание на модели с изолированными ручками, которые обеспечивают безопасность при работе с электрическими проводами.

2. Кабелерезы для системных администраторов

Сисадмины, как правило, работают с более тонкими кабелями, такими как витая пара или оптоволокно. Для этих задач подойдут кабелерезы с более узкими и тонкими лезвиями, которые позволяют аккуратно резать и обрезать кабели, не повреждая внутренние жилы. Специальные кабелерезы для оптоволокна имеют заточенные лезвия, которые обеспечивают чистый срез, что критично для поддержания качества сигнала.

3. Универсальные кабелерезы

Существуют также универсальные кабелерезы, которые могут использоваться как электриками, так и сисадминами. Такие инструменты обычно имеют возможность регулировки усилия реза и могут справляться с различными типами кабелей. Однако, если работа требует высокой точности или специфических характеристик, лучше выбирать специализированные модели.

4. Материалы и конструкция

При выборе кабелереза также стоит обратить внимание на материалы, из которых он изготовлен. Высококачественная сталь обеспечивает долговечность и устойчивость к износу. Некоторые модели имеют покрытие, предотвращающее коррозию, что особенно важно для работы в условиях повышенной влажности или загрязненности. Ручки должны быть удобными и обеспечивать надежный захват, что особенно важно при длительной работе.

5. Дополнительные функции

Некоторые кабелерезы оснащены дополнительными функциями, такими как встроенные резаки для изоляции или специальные механизмы для обжима. Эти функции могут значительно упростить работу и повысить ее эффективность. Например, кабелерезы с функцией обжима позволяют одновременно резать и обжимать коннекторы, что экономит время и усилия.

Таким образом, выбор кабелереза должен основываться на специфике выполняемых задач, типах кабелей и личных предпочтениях пользователя. Правильный инструмент не только упростит работу, но и повысит ее качество и безопасность.

Уход и обслуживание кабелерезов

Кабелерезы, как и любые другие инструменты, требуют регулярного ухода и обслуживания для обеспечения их долговечности и эффективной работы. Правильный уход за кабелерезами не только продлевает срок их службы, но и гарантирует безопасность при работе с электрическими кабелями.

Первым шагом в уходе за кабелерезами является регулярная очистка. После каждого использования инструмента необходимо удалить остатки изоляции, грязь и другие загрязнения, которые могут накопиться на лезвиях. Для этого можно использовать мягкую щетку или тряпку, смоченную в изопропиловом спирте. Это поможет предотвратить коррозию и обеспечит гладкость реза.

Вторым важным аспектом является смазка. Лезвия кабелерезов, особенно если они выполнены из стали, могут подвергаться коррозии. Рекомендуется периодически смазывать их специальными маслами для инструментов, что поможет защитить металл от ржавчины и улучшит работу механизма. Наносить масло следует на чистые и сухие лезвия, а излишки масла необходимо удалить, чтобы избежать загрязнения проводов при работе.

Третьим шагом является проверка заточки лезвий. Со временем лезвия могут затупляться, что приводит к ухудшению качества реза и увеличению усилий, необходимых для работы. Если вы заметили, что кабелерез плохо справляется с задачей, возможно, пришло время заточить лезвия. Это можно сделать самостоятельно с помощью специального точильного инструмента или обратиться в сервисный центр.

Также стоит обратить внимание на ручки кабелерезов. Они должны быть целыми и не иметь трещин или других повреждений. Если ручки изготавливаются из пластика, необходимо следить за их состоянием, так как со временем они могут изнашиваться. В случае обнаружения повреждений рекомендуется заменить инструмент, чтобы избежать травм при работе.

Наконец, важно правильно хранить кабелерезы. Храните их в сухом месте, вдали от влаги и прямых солнечных лучей. Используйте специальные чехлы или контейнеры для хранения, чтобы предотвратить механические повреждения. Правильное хранение поможет сохранить инструмент в хорошем состоянии и готовым к работе в любой момент.

Следуя этим простым рекомендациям по уходу и обслуживанию кабелерезов, вы сможете значительно продлить срок их службы и обеспечить безопасность при выполнении электрических работ.

Безопасность при работе с кабелерезами

Работа с кабелерезами требует особого внимания к вопросам безопасности, так как неправильное использование инструмента может привести к травмам как оператора, так и окружающих. Прежде всего, необходимо помнить, что кабелерезы предназначены для резки проводов и кабелей, и их использование должно соответствовать определённым правилам.

Перед началом работы с кабелерезом важно убедиться, что инструмент находится в исправном состоянии. Проверьте лезвия на наличие повреждений или износа. Если они затупились или имеют трещины, это может привести к неэффективной резке и увеличивает риск травм. Также убедитесь, что ручки кабелереза не имеют трещин и хорошо фиксируются в руке.

При работе с кабелями всегда отключайте электричество. Это правило является основополагающим для обеспечения безопасности. Даже если вы работаете с низковольтными проводами, всегда лучше перестраховаться и отключить питание. Используйте тестер для проверки отсутствия напряжения перед началом резки.

При резке кабелей старайтесь держать руки подальше от лезвий и следите за тем, чтобы другие люди находились на безопасном расстоянии. Не стоит пытаться резать кабель, который находится под напряжением, так как это может привести к короткому замыканию или электрическому удару.

Также важно использовать кабелерезы, соответствующие типу и диаметру кабеля. Например, для резки толстых кабелей лучше использовать специальные модели с усиленными лезвиями. Неправильный выбор инструмента может привести к его поломке и, как следствие, к травмам.

Не забывайте о средствах индивидуальной защиты. Рекомендуется использовать защитные очки, чтобы избежать попадания осколков в глаза, а также перчатки, которые защитят руки от порезов и ссадин. Если вы работаете в условиях повышенной опасности, например, вблизи открытых проводов, стоит использовать диэлектрические перчатки.

Наконец, после завершения работы обязательно уберите инструмент и проверьте рабочее место на наличие оставшихся обрезков проводов. Это поможет избежать несчастных случаев и обеспечит безопасность для вас и ваших коллег в будущем.
