Эндоскоп — это уникальный инструмент, который позволяет заглянуть внутрь различных полостей и механизмов, открывая доступ к информации, недоступной невооруженным глазом. В этой статье мы рассмотрим, что такое эндоскоп, как он работает и в каких областях применяется, от медицины до промышленности. Мы также представим видео, в котором продемонстрируем особенности различных моделей эндоскопов, что поможет вам лучше понять их функционал и выбрать подходящий прибор для ваших нужд. Эта статья будет полезна тем, кто интересуется диагностикой и исследованием скрытых структур, а также тем, кто хочет узнать больше о современных технологиях визуализации.

Медицинский аппарат или технический инструмент?

Эффективное устранение неисправностей технических устройств, таких как автомобили, двигатели и оборудование, невозможно без трех ключевых этапов: осмотра, выявления проблемы и выбора метода ремонта. Современные технические средства, активно используемые в научной практике, обеспечивают полное понимание ситуации с поломкой. Технический прогресс служит на благо человечества, позволяя с помощью современных приборов эффективно устранять неисправности, получать точные данные о поломках и отслеживать динамику работы оборудования, включая видеозапись.

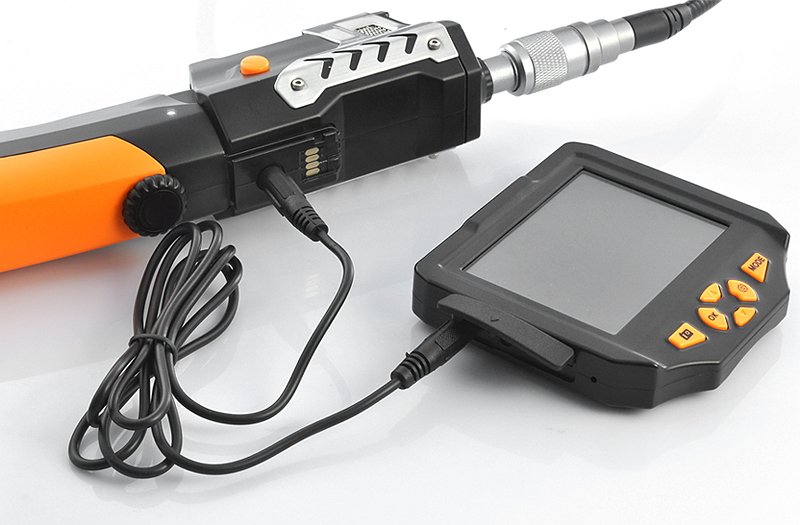

Эндоскоп — оптический инструмент, который позволяет осмотреть труднодоступные части машин, недоступные для невооруженного глаза. Например, цилиндры двигателя внутреннего сгорания, которые ранее сложно было диагностировать с высокой точностью, теперь доступны для осмотра. Ремонтники раньше полагались на интуицию и свои технические знания, но уровень осмотра, который обеспечивает эндоскоп, был недоступен. Сегодня с его помощью можно заглянуть внутрь работающего двигателя. Специалисты, начавшие использовать этот инструмент, впоследствии не могут обойтись без него, что свидетельствует о его эффективности.

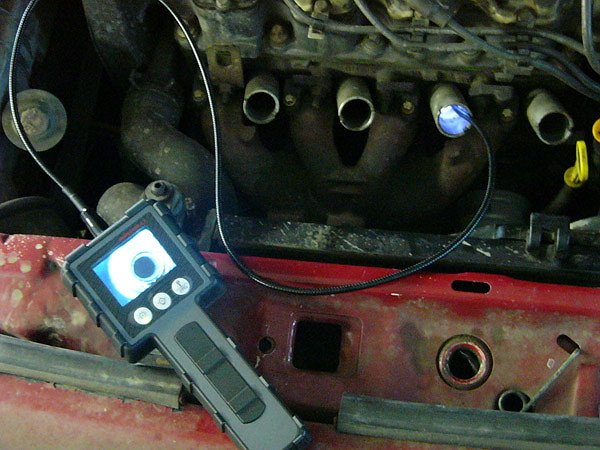

Ремонт и оценка состояния трубопроводов, турбин, оборудования, а также различных машин и двигателей могут проводиться без необходимости разборки аппарата. Наибольшее распространение получила диагностика автомобильных двигателей, что связано с популярностью автомобилей как средства транспортировки. В этой области осмотр осуществляется для оценки износа двигателя, состояния цилиндров и днищ поршней, а также для выявления прогара клапанов, головки и прокладки блока относительно камеры сгорания. Прибор позволяет увидеть остатки масла на стержнях и тарелках клапанов, внешней стенке камеры сгорания, на днище и кольцах поршня, что позволяет максимально точно диагностировать состояние двигателя.

Сравнительное тестирование и обзор эндоскопов ATA-0430B, ATP-3200 и ATP-3201

Устройство эндоскопа с жестким корпусом

Преимущества использования данного устройства очевидны. Рассмотрим технические характеристики и устройство эндоскопа. Существует два типа инструмента: гибкий и жесткий.

• Гибкие инструменты, известные как фиброскопы (или флексоскопы), получили свое название от английских слов fiber (волокно) и flexibility (гибкость).
• Жесткие инструменты, называемые бороскопами (borescopes), представляют собой общее название для этих устройств в зарубежной литературе.

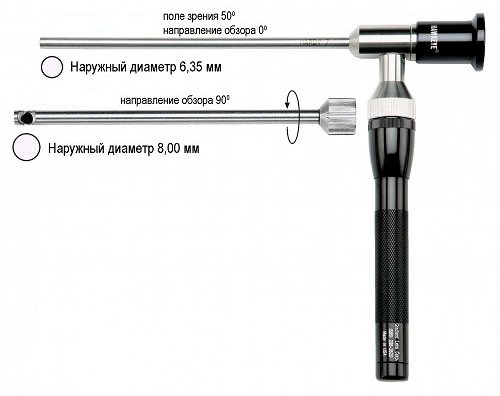

Бороскоп — это оптическая трубка с визуальной системой и осветительным элементом. В визуальной системе находится оптика (линзовая, стержневая или градиентная), помещенная в металлическую трубку. Осветительный элемент состоит из оптического волокна, расположенного между наружной и внутренней металлическими трубками. Основное преимущество бороскопа — высокая разрешающая способность. Некоторые устройства обеспечивают разрешение до 25 линий на один миллиметр поля зрения. Примечательно, что такие промышленные эндоскопы, как и многие другие приборы этого поколения, теряют детализацию при увеличении поля зрения.

Это означает, что при наблюдении за большим полем детали будут мелкими, а при увеличении конкретного участка поле зрения уменьшится. Жесткий вариант используется, когда возможен прямой доступ к исследуемой области. Он особенно полезен на этапе проектирования и эффективно применяется для ремонта и устранения неисправностей в полостных частях механизмов, каналах, трубопроводах и отверстиях, обработанных хоном или шлифовальными машинами.

Для бороскопов характерны следующие параметры: диаметр рабочей части — 8 и 10 мм, длина — от 100 до 1000 мм, шаг — 200-300 мм, угол направления наблюдения и угол поля зрения. Диаметр рабочей трубки может варьироваться от 1,7 до 10 миллиметров. Угол направления наблюдения может быть фиксированным: 0º, 30º, 45º, 75º, 90º, 100º. Также существуют приборы с качающейся призмой, где угол наблюдения изменяется от 30º до 100º. Угол поля зрения, как правило, колеблется от 50º до 90º.

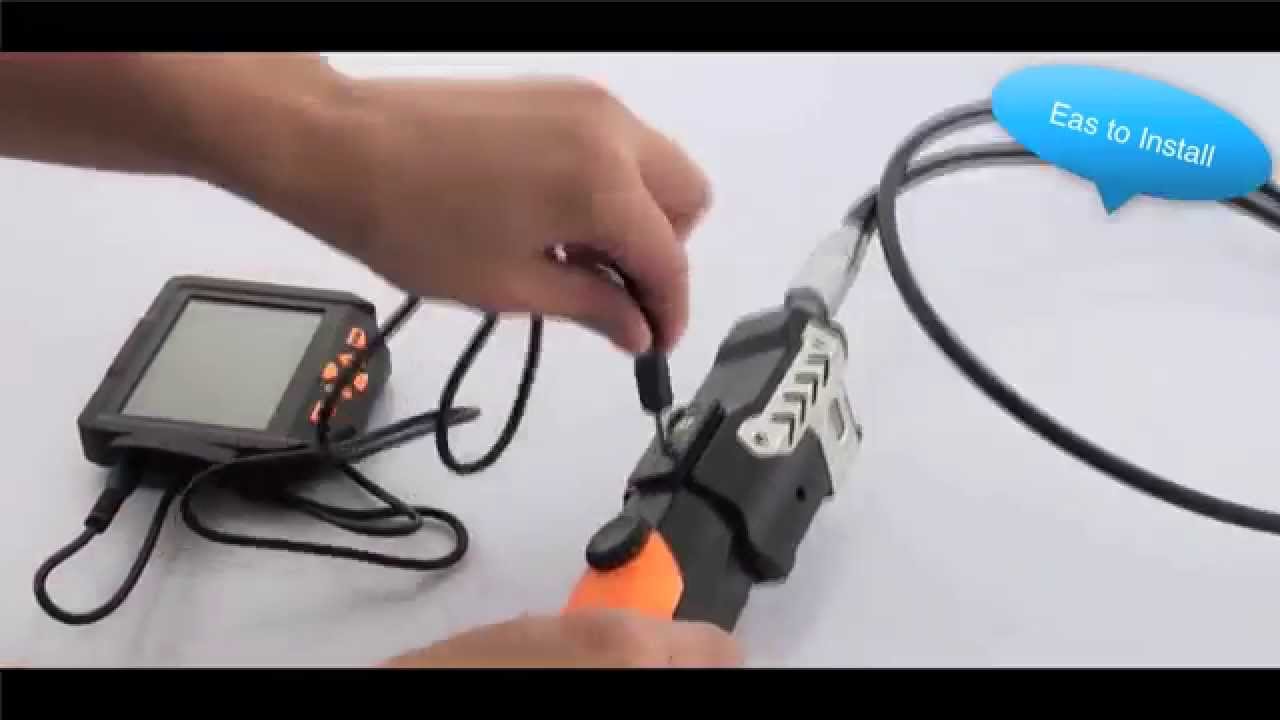

Бороскоп камера на шнуре 720P монитор 3.5'

Интересные факты

Вот несколько интересных фактов об эндоскопах:

1. История эндоскопии: Первые примитивные эндоскопы появились еще в XIX веке. Однако современный эндоскоп был разработан в 1950-х годах, когда японский врач Хироши Мацумото создал гибкий эндоскоп, который значительно улучшил возможность визуализации внутренних органов.

2. Разнообразие эндоскопов: Существует множество типов эндоскопов, включая гастроскопы, колоноскопы и бронхоскопы, каждый из которых предназначен для обследования определенных органов. Некоторые эндоскопы даже оснащены камерами и светодиодами, что позволяет врачам получать высококачественные изображения в реальном времени.

3. Минимально инвазивные процедуры: Эндоскопия позволяет проводить множество медицинских процедур с минимальным вмешательством. Например, с помощью эндоскопа можно удалять полипы, брать биопсии и даже выполнять хирургические операции, что значительно сокращает время восстановления пациента по сравнению с традиционными методами.

Флексоскоп – гибкий следопыт на вооружении диагностов

Когда осмотр по прямой линии невозможен, для визуальной диагностики используется флексоскоп. Это устройство с гибким концом, который может изгибаться в одной или двух плоскостях под управлением оператора. Чем меньше диаметр рабочей части, тем выше вероятность, что конец будет изгибаться только в одной плоскости. В общем, изгиб может достигать 180º. В отличие от жестких моделей, гибкий флексоскоп позволяет осматривать труднодоступные участки машин, хотя его разрешающая способность ниже.

Флексоскоп состоит из эластичной трубки, внутри которой расположены светопередающие элементы из волоконной оптики. Изображение передается через канал с линзовым объективом. Картинка формируется на конце кабеля, находящегося рядом с объектом исследования. Кабель состоит из тонких волокон диаметром 10-12 микрон. Затем изображение передается по этому кабелю и наблюдается через окуляр. Канал передачи света включает светорассеивающую линзу, встроенную в головку устройства, и световолоконный жгут, конец которого соединен с наконечником, подключенным к источнику света.

Некоторые модели флексоскопов позволяют вводить инструменты через специальное отверстие, что, например, дает возможность извлекать детали изнутри механизма.

Диагностика состояния двигателя без вскрытия

Видеоскоп – более способный брат традиционной оптики

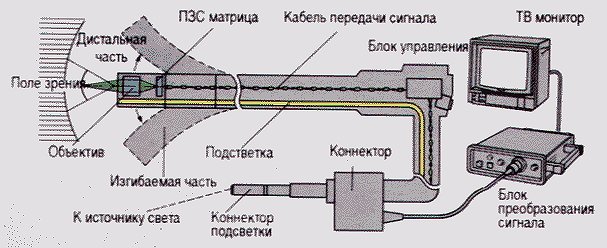

Видеоскопы имеют схожую конструкцию с оптическими устройствами, но обладают значительным преимуществом — высоким качеством изображения. Их можно использовать для тех же задач, что и волоконно-оптические приборы. Однако оптическая система видеоскопа отличается от предыдущих инструментов. Изображение объекта передается через линзовый объектив и формируется на ПЗС-матрице, представляющей собой интегральную микросхему из светочувствительных фотодиодов. В этой матрице используется система приборов с зарядовой связью, что обеспечивает получение качественного изображения. Оно передается в электронный блок, где преобразуется в видеосигнал и выводится на монитор. Передача осуществляется в виде электрических сигналов с использованием кабелей.

Еще одним достоинством видеоскопа является возможность работы на расстоянии до 30 метров от исследуемого объекта. Кроме того, полученное изображение можно записать на видео. Хотя ремонт эндоскопов должен выполнять специалист, в видеоскопах допускается самостоятельная замена пленок и объективов. В заключение, использование любого из описанных приборов позволяет выявить значительно больше дефектов, чем традиционные методы диагностики. Они позволяют определить неисправности, не разбирая устройство, и увидеть детали, которые ранее были недоступны для наблюдения в собранном механизме.

https://youtube.com/watch?v=Csr0HDafQNE

Применение эндоскопов в различных областях медицины

Эндоскопы находят широкое применение в различных областях медицины благодаря своей способности обеспечивать визуализацию внутренних органов и систем человека. Эти устройства позволяют врачам проводить диагностику и лечение заболеваний с минимальным вмешательством, что значительно снижает риск осложнений и ускоряет процесс восстановления пациентов.

Одной из наиболее распространенных областей применения эндоскопов является гастроэнтерология. Эндоскопы, такие как гастроскопы и колоноскопы, используются для обследования желудка, кишечника и других органов пищеварительной системы. С их помощью можно выявлять такие заболевания, как язвы, полипы, воспалительные процессы и даже рак на ранних стадиях. Процедуры, проводимые с использованием эндоскопов, часто сопровождаются биопсией, что позволяет получить образцы тканей для дальнейшего анализа.

В области пульмонологии эндоскопы, известные как бронхоскопы, используются для исследования дыхательных путей и легких. Это позволяет врачам диагностировать заболевания, такие как хронический бронхит, пневмония, а также опухоли легких. Бронхоскопия также может использоваться для удаления инородных тел и проведения терапевтических манипуляций, таких как дренирование абсцессов.

В урологии эндоскопы применяются для обследования мочевыводящих путей и почек. Уретроскопы и цистоскопы позволяют врачам визуализировать состояние мочевого пузыря, уретры и почек, а также проводить процедуры, такие как удаление камней или лечение опухолей. Это минимально инвазивные методы, которые значительно сокращают время восстановления пациентов по сравнению с традиционными хирургическими вмешательствами.

В гинекологии эндоскопические методы, такие как лапароскопия и гистероскопия, позволяют врачам исследовать органы малого таза и матки. Эти процедуры используются для диагностики и лечения различных заболеваний, включая кисты яичников, миомы матки и эндометриоз. Лапароскопия, в частности, позволяет проводить операции через небольшие разрезы, что минимизирует травму тканей и снижает риск инфекций.

Кроме того, эндоскопы находят применение в хирургии, где они используются для выполнения сложных операций с высокой точностью. Эндоскопическая хирургия позволяет выполнять вмешательства с минимальным повреждением окружающих тканей, что способствует быстрому восстановлению и снижению болевого синдрома у пациентов.

Таким образом, эндоскопы играют ключевую роль в современном медицинском диагностическом и лечебном процессе. Их использование позволяет не только улучшить качество диагностики, но и значительно повысить эффективность лечения, что в конечном итоге ведет к улучшению здоровья и качества жизни пациентов.

Эндоскопические процедуры: от диагностики до лечения

Эндоскопические процедуры представляют собой важный инструмент в современной медицине, позволяющий врачам не только диагностировать, но и лечить различные заболевания. Эндоскоп — это тонкий, гибкий или жесткий инструмент, оснащенный камерой и источником света, который вводится в тело пациента через естественные отверстия или небольшие разрезы. С его помощью можно получить детальное изображение внутренних органов и тканей, что значительно улучшает точность диагностики.

Одним из основных направлений использования эндоскопии является диагностика заболеваний желудочно-кишечного тракта. Эндоскопические исследования, такие как гастроскопия и колоноскопия, позволяют врачам визуально оценить состояние слизистой оболочки желудка, кишечника и других органов. Это особенно важно для выявления таких заболеваний, как язвы, полипы, воспалительные процессы и даже рак на ранних стадиях.

Однако эндоскопия не ограничивается только диагностикой. С помощью эндоскопа можно проводить различные лечебные манипуляции. Например, во время гастроскопии можно удалить полипы, остановить кровотечения или даже провести биопсию — забор образца ткани для дальнейшего исследования. Это делает эндоскопию не только диагностическим, но и терапевтическим методом, что позволяет избежать более инвазивных операций.

Существует множество видов эндоскопических процедур, каждая из которых предназначена для исследования определенных органов. Бронхоскопия используется для осмотра дыхательных путей, цистоскопия — для изучения мочевого пузыря, а артроскопия — для диагностики и лечения заболеваний суставов. Все эти процедуры имеют свои особенности, но объединяет их одно — минимальная инвазивность и высокая информативность.

Подготовка к эндоскопическим процедурам также играет важную роль. В зависимости от типа исследования пациент может потребоваться соблюдать определенную диету, принимать специальные препараты для очищения кишечника или даже проходить анестезию. Важно следовать рекомендациям врача, чтобы обеспечить максимальную безопасность и эффективность процедуры.

Несмотря на множество преимуществ, эндоскопические процедуры могут иметь и свои риски. К ним относятся возможность повреждения органов, инфекционные осложнения и аллергические реакции на анестезию. Однако при правильном выполнении и соблюдении всех мер предосторожности эти риски минимальны.

В заключение, эндоскопические процедуры являются неотъемлемой частью современного медицинского подхода к диагностике и лечению заболеваний. Они позволяют врачам получать ценную информацию о состоянии здоровья пациента и проводить необходимые лечебные манипуляции с минимальным вмешательством в организм. Благодаря развитию технологий эндоскопия становится все более доступной и безопасной, что открывает новые горизонты в области медицины.

Будущее эндоскопии: инновации и технологии

Эндоскопия, как медицинская процедура, продолжает эволюционировать благодаря внедрению новых технологий и инновационных решений. В последние годы наблюдается значительный прогресс в области эндоскопического оборудования, что позволяет врачам более эффективно диагностировать и лечить различные заболевания.

Одним из наиболее значительных достижений является развитие миниатюрных эндоскопов, которые могут быть введены в организм через естественные отверстия или небольшие разрезы. Эти устройства обеспечивают высокое качество изображения и позволяют проводить сложные манипуляции с минимальным вмешательством. Например, использование гибких эндоскопов с высокой разрешающей способностью позволяет врачам детально рассматривать внутренние органы и ткани, что значительно повышает точность диагностики.

Современные эндоскопы также оснащены передовыми технологиями, такими как светодиодная подсветка и цифровая обработка изображений. Эти технологии обеспечивают яркое и четкое изображение, что позволяет врачам лучше различать патологические изменения. Кроме того, некоторые эндоскопы могут быть оборудованы функциями увеличения и цветной допплерографии, что помогает в более детальном изучении сосудистых изменений и опухолей.

Инновации не ограничиваются только аппаратным обеспечением. Разработка программного обеспечения для анализа изображений также играет важную роль в эндоскопии. Системы искусственного интеллекта (ИИ) становятся все более распространенными в этой области, позволяя автоматизировать процесс диагностики. ИИ может помочь в выявлении аномалий на изображениях, что значительно сокращает время, необходимое для анализа, и повышает вероятность раннего обнаружения заболеваний.

Кроме того, в эндоскопии активно применяются роботизированные технологии. Роботизированные эндоскопы позволяют врачам выполнять сложные процедуры с высокой точностью и минимальным риском для пациента. Эти системы могут быть управляемыми как вручную, так и автоматически, что открывает новые горизонты в хирургии и диагностике.

Будущее эндоскопии также связано с развитием технологий виртуальной реальности и дополненной реальности. Эти технологии могут быть использованы для обучения врачей, а также для улучшения визуализации во время процедур. Например, дополненная реальность может наложить цифровые изображения на реальное поле зрения врача, что поможет ему лучше ориентироваться в анатомии пациента и принимать более обоснованные решения.

Таким образом, будущее эндоскопии выглядит многообещающе. Инновации и новые технологии продолжают расширять возможности этой области медицины, улучшая диагностику и лечение заболеваний. С каждым годом эндоскопия становится более доступной и эффективной, что в конечном итоге приводит к улучшению качества медицинского обслуживания и повышению уровня здоровья населения.
