Подключение двойного выключателя на две лампочки — это задача, с которой может столкнуться каждый, кто хочет улучшить освещение в своем доме или квартире. Правильная установка такого устройства позволяет управлять двумя источниками света из одного места, что значительно повышает удобство и функциональность освещения. В данной статье мы подробно рассмотрим, для чего необходимо подключение двойного выключателя, предоставим схему подключения, перечислим необходимые инструменты и предложим пошаговую инструкцию, а также обсудим важные правила безопасности, которые помогут избежать ошибок и обеспечить надежную работу системы.

Для чего надо подключать двойной выключатель на две лампочки

Основная причина применения двойного выключателя — улучшение управления электрооборудованием, подключённым к одной цепи.

Ярким примером эффективного использования такого устройства является стандартная схема освещения в раздельном санузле, где с коридора устанавливается один двухклавишный выключатель. Одна клавиша отвечает за освещение в туалете, а другая — в ванной комнате.

Использование такого выключателя позволяет одним движением руки одновременно включить свет в одной комнате и выключить в соседней. Чтобы избежать путаницы, рекомендуется устанавливать выключатель в простенке, что обеспечит удобное расположение клавиши рядом с нужным электроприбором.

Установка общего выключателя для двух смежных помещений оправдана, если они находятся близко друг к другу. Для комнат, расположенных на значительном расстоянии, лучше использовать отдельные выключатели.

Кроме того, двойные выключатели полезны при установке осветительных приборов с несколькими лампочками. Раздельное управление в этом случае значительно увеличивает функциональность светильника и позволяет регулировать яркость освещения. Например, включение только одной лампочки создаст атмосферу уюта, тогда как включение нескольких обеспечит яркое освещение для работы.

Двухклавишный выключатель. Как подключить. Схема подключения.

Схема подключения

Существует два основных способа подключения общего выключателя: для зданий старой и новой постройки.

Интересные факты

Вот несколько интересных фактов о подключении двойного выключателя на две лампочки:

1. Раздельное управление: Двойной выключатель позволяет управлять двумя лампочками независимо друг от друга. Это особенно удобно в помещениях с несколькими источниками света, например, в спальне, где можно включать только настенные светильники или потолочную люстру по отдельности.

2. Схема подключения: Существует несколько схем подключения двойного выключателя, включая параллельное и последовательное соединение. Параллельное соединение позволяет каждой лампочке работать независимо, в то время как последовательное может привести к тому, что одна лампочка будет влиять на работу другой.

3. Безопасность и стандарты: При подключении двойного выключателя важно соблюдать электрические нормы и правила безопасности. Например, использование проводов с соответствующим сечением и установка выключателя в соответствии с рекомендациями производителя помогут избежать перегрева и короткого замыкания.

Эти факты подчеркивают как практическую пользу двойного выключателя, так и важность соблюдения правил безопасности при его установке.

Двухклавишный выключатель на две лампочки и люстру. Как подключить. Схема подключения.

Для системы типа TN-С

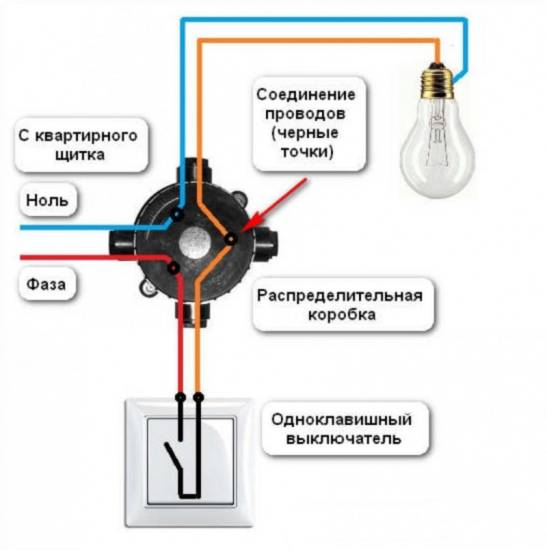

Такая схема чаще всего встречается в старых зданиях. Опытные электрики используют двухжильные провода, направляя нулевой провод через распределительную коробку к последовательно подключенным лампам, а фазный провод — к входной клемме выключателя. Выход осуществляется двойным: от каждой из клемм фазный провод уходит к отдельной лампе. Этот метод подключения позволяет использовать одну или две лампочки одновременно, в зависимости от нажатых клавиш.

Если осветительные приборы находятся в разных помещениях, с помощью одного выключателя можно включать свет в каждой комнате по отдельности или сразу в обеих.

Для системы заемления другого типа

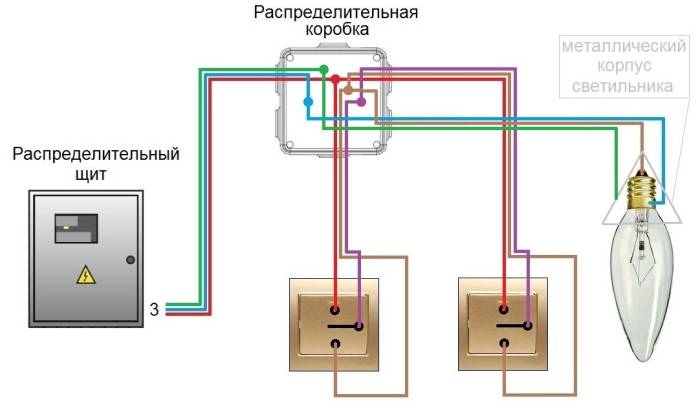

В новостройках применяются электрические системы, такие как TN-S. Эта схема требует использования трёхжильного кабеля, где третья жила предназначена для заземления. Заземляющая проводка, как и нулевая, направляется в распределительную коробку, где соединяется с проводами, ведущими к лампам, и подключается к металлическим элементам. Если в блоке с выключателем предусмотрена розетка, заземляющий провод подключается иначе: от щитка к распределительной коробке, а затем — к самой розетке.

Двухклавишный Выключатель _подключение ⚡️

Необходимые инструменты и материалы

Для успешной оптимизации системы освещения важно не только разбираться в электрооборудовании, но и иметь под рукой необходимые инструменты. Обычно для установки общего выключателя, который будет управлять двумя лампочками, вам понадобятся:

• отвертки (крестовая и с прямым шлицем);
• монтажный нож;
• строительный уровень;
• пассатижи;
• бокорезы;
• молоток и зубило, а также циркулярная пила, штроборез или другой инструмент для создания отверстий в стенах.

Что касается материалов, вам понадобятся:

• выключатель;
• монтажная коробка;
• электропровода с сечением не менее 1,5 мм²;
• винтовые зажимы или клеммники;
• изолента.

Как подключить двойной выключатель на две лампочки — пошаговая инструкция

Наблюдения показывают, что порядок выполнения работ при установке коммутационного устройства может различаться у специалистов. Однако большинство экспертов согласны, что оптимальным является следующий алгоритм действий.

Подготовка стен

Необходимо выполнить штробление, подготовить места для установки распределительных коробок и подрозетников, а также установить дополнительный автоматический выключатель в электрощите, если это требуется.

Этап штробления можно пропустить только в том случае, если в помещении уже имеется новая проводка с медными жилами нужного сечения. Для осветительных групп рекомендуется использовать провод ВВГнг с сечением 1,5 мм², а для подключения розеток лучше выбрать провод с сечением 2,5 мм².

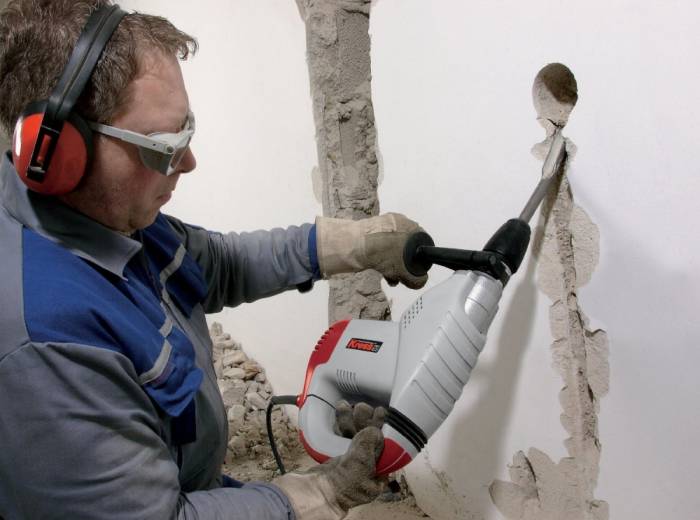

Штробление можно выполнять различными способами: с помощью циркулярной пилы, перфоратора или вручную. Однако для создания ровных канавок лучше использовать специализированный инструмент — штроборез с пылесосом.

После завершения штробления необходимо заделать образовавшиеся канавки алебастром или строительной смесью. Затем можно переходить к штукатурке и декоративной отделке стен. В деревянных домах скрытая проводка не применяется — провода укладываются снаружи на специальные изоляторы, а вместо внутренних выключателей устанавливаются накладные. Принцип подключения остается прежним.

Подключение в распределительном коробе

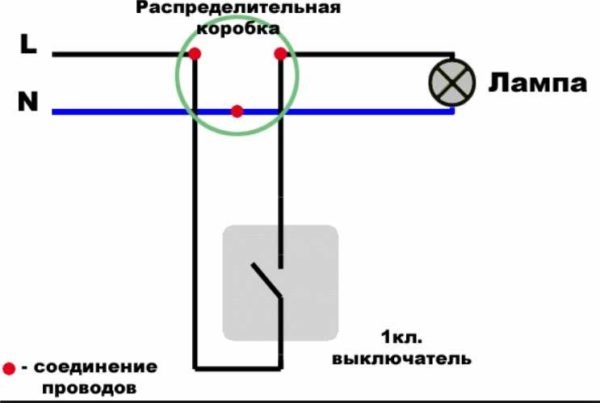

В помещении, где соединяют и разводят провода, необходимо скрутить нулевой провод от распределительного щитка с нулями подключаемых светильников. Фазу следует направить к выключателю, при этом каждая фаза должна идти к своей лампе. Если используется трехжильный провод, третью жилу, предназначенную для заземления, также скручивают с нулевым проводом.

Наиболее популярные методы соединения проводов — это использование клеммников и скрутка с последующей изоляцией. Пайка применяется довольно редко.

Монтаж осветительных приборов

Способ установки светильника зависит от его типа, состояния проводки и наличия основания для монтажа. Заменить оборудование проще, когда проводка выведена в место установки, например, в центре комнаты.

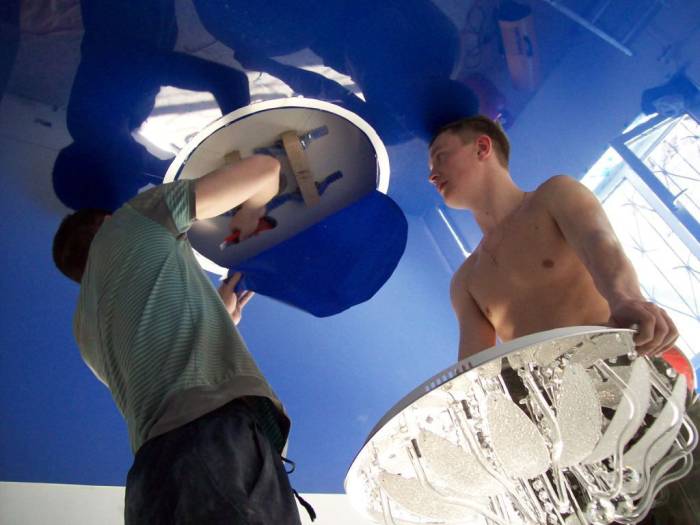

Для установки люстры нужно подвесить прибор на специальный крюк или кронштейн и правильно подключить провода. Если потолок подвесной, потребуется установить дополнительное крепление или закладные элементы.

Важно подключать фазные провода поочередно, присоединяя каждый к своей лампе. Нулевые провода также следует распределить между лампами, иначе обе будут выключаться одновременно. При подключении отдельных ламп в разных помещениях принцип остается прежним, меняется лишь способ прокладки проводов от распределительной коробки — их нужно направить в разные стороны.

Монтаж выключателя

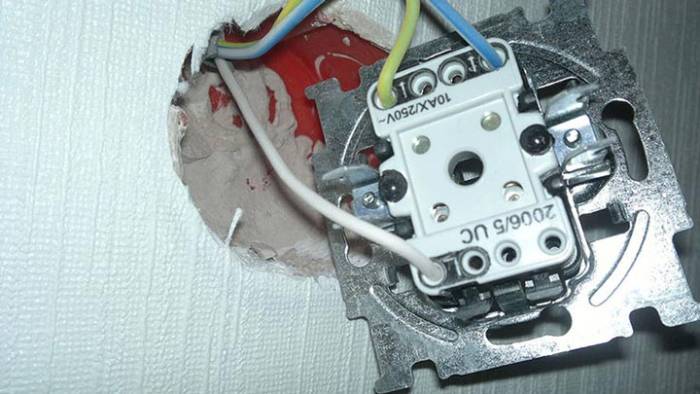

Существует два способа установки выключателя: в подрозетник или непосредственно в стену, с креплением устройства с помощью винтов или лапок. Подключение выключателя осуществляется только к фазному проводу от распределительной коробки, который поступает от щитка. Провода необходимо подключить к клемме «фаза L». Фазные провода к лампам идут от выходных контактов «L1» и «L2».

Если в осветительном приборе установлено более двух ламп, подключение выполняется по группам (равнозначным или неравнозначным). В этом случае провод от контакта L1 направляется к одной группе, а провод от контакта L2 — ко второй.

Условное разделение ламп на группы зависит от необходимой яркости освещения в комнате. Например, для двух уровней освещения к одной лампе подключается первая жила, а к остальным — вторая. Для достижения максимальной яркости достаточно нажать обе клавиши.

Что может пойти не так?

Для успешного подключения общего выключателя следует соблюдать несколько рекомендаций, которые помогут сделать систему безопасной и надежной, предотвращая риски пожара и короткого замыкания:

• Все операции по подключению оборудования в распределительном щитке должны выполнять только квалифицированные электрики. Самостоятельное вмешательство в систему безопасности строго не рекомендуется.
• Манипуляции с электрическими установками необходимо производить только после отключения электроэнергии на общеквартирном щитке. Перед работой с проводами важно убедиться, что электрическая цепь обесточена.
• Если планируется установка бесконтактного выключателя или устройства с диммером вместо стандартного двухклавишного выключателя, следует внимательно изучить схему, так как процесс монтажа может иметь особенности.

Таким образом, подключить двухклавишный выключатель для двух лампочек не так сложно, особенно если у вас есть необходимые навыки. Однако если у вас нет опыта работы с электрическим оборудованием, лучше доверить эту задачу специалистам.

Проверка работоспособности схемы

После завершения подключения двойного выключателя на две лампочки, важно убедиться в правильности выполненной работы. Проверка работоспособности схемы включает в себя несколько этапов, которые помогут избежать возможных ошибок и обеспечить безопасность.

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех соединений. Убедитесь, что провода надежно зафиксированы в клеммах выключателя и лампочек. Проверьте, нет ли оголенных проводов, которые могут вызвать короткое замыкание. Все соединения должны быть аккуратно изолированы, чтобы избежать случайного контакта с другими проводами или металлическими частями.

2. Включение питания

Перед тем как включить электричество, убедитесь, что все инструменты и материалы убраны с рабочего места. Затем включите автоматический выключатель или предохранитель, который отвечает за питание данной цепи. Будьте осторожны и следите за тем, чтобы не было искр или запаха горелого при включении.

3. Тестирование выключателя

После включения питания проверьте работу выключателя. Нажмите на каждую из кнопок двойного выключателя по очереди. Каждая кнопка должна включать и выключать соответствующую лампочку. Если одна из лампочек не реагирует на переключение, это может указывать на неправильное подключение или неисправность лампочки.

4. Проверка лампочек

Если одна из лампочек не включается, проверьте ее работоспособность. Для этого можно заменить ее на исправную лампочку. Если новая лампочка работает, значит, проблема была в первой. Если же новая лампочка также не включается, необходимо проверить соединения и проводку.

5. Проверка на короткое замыкание

Если при включении питания сработал автоматический выключатель, это может указывать на короткое замыкание. В этом случае необходимо отключить питание и заново проверить все соединения. Убедитесь, что провода не соприкасаются друг с другом и что все изоляции целы.

6. Завершение проверки

После успешного тестирования всех компонентов и устранения возможных проблем, можно считать работу завершенной. Убедитесь, что выключатель и лампочки функционируют корректно, и при необходимости зафиксируйте все элементы на месте, чтобы избежать случайного повреждения.

Следуя этим шагам, вы сможете убедиться в правильности подключения двойного выключателя на две лампочки и обеспечить безопасное использование электрической схемы в вашем доме.

Советы по выбору качественного оборудования

При подключении двойного выключателя на две лампочки важно правильно выбрать оборудование, чтобы обеспечить безопасность и долговечность работы электрической сети. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор:

• Выбор выключателя: Обратите внимание на маркировку выключателя. Он должен быть рассчитан на необходимое напряжение и ток. Для стандартных бытовых условий подойдет выключатель на 10-16 А. Также стоит выбирать модели с хорошей изоляцией и защитой от перегрева.
• Материалы: Выключатели и розетки должны быть изготовлены из качественных материалов. Пластик должен быть термостойким, а металлические элементы – из нержавеющей стали или латуни, чтобы избежать коррозии.
• Производитель: Отдавайте предпочтение известным и проверенным производителям. Изучите отзывы и рейтинги, чтобы убедиться в надежности и качестве продукции. Хорошие бренды обычно предлагают гарантии на свою продукцию.
• Тип подключения: Убедитесь, что выбранный вами выключатель подходит для вашего типа подключения. Существуют модели с различными способами подключения проводов: винтовые клеммы, зажимы и пружинные клеммы. Выберите тот, который вам удобнее использовать.
• Дополнительные функции: Некоторые выключатели имеют дополнительные функции, такие как подсветка или возможность управления с помощью пульта. Если вам это нужно, выбирайте модели с такими опциями, но помните, что они могут быть дороже.
• Сертификаты качества: Проверьте наличие сертификатов соответствия и безопасности. Это гарантирует, что оборудование прошло необходимые испытания и соответствует стандартам.

Следуя этим рекомендациям, вы сможете выбрать качественное оборудование для подключения двойного выключателя, что обеспечит надежную и безопасную работу вашей электрической сети.

Общие рекомендации по безопасности при работе с электричеством

Работа с электричеством требует особого внимания и соблюдения правил безопасности. Прежде чем приступить к подключению двойного выключателя на две лампочки, убедитесь, что вы ознакомлены с основными рекомендациями, которые помогут избежать несчастных случаев и повреждений.

• Отключите электричество. Перед началом любых работ с электрическими проводами обязательно отключите питание в распределительном щите. Это предотвратит риск поражения электрическим током.
• Используйте защитные средства. Рекомендуется использовать резиновые перчатки и обувь, а также защитные очки, чтобы минимизировать риск травм.
• Проверка проводки. Перед тем как начать работу, убедитесь, что проводка в хорошем состоянии. Изолированные провода не должны иметь повреждений или оголенных участков.
• Используйте качественные материалы. При покупке выключателя и проводов выбирайте только сертифицированные и качественные изделия. Это обеспечит надежность и безопасность вашей установки.
• Работайте в сухом месте. Избегайте работы с электричеством в условиях повышенной влажности. Влага может привести к короткому замыканию и другим опасным ситуациям.
• Не оставляйте детей без присмотра. Убедитесь, что в процессе работы с электричеством рядом нет детей или домашних животных, чтобы избежать несчастных случаев.
• Обратитесь к специалисту. Если у вас нет достаточного опыта работы с электричеством, лучше обратиться к квалифицированному электрику. Это поможет избежать ошибок и обеспечит безопасность.

Соблюдение этих рекомендаций поможет вам безопасно и эффективно подключить двойной выключатель на две лампочки, минимизируя риски и обеспечивая надежную работу вашей электросети.
