Вентиляция котельной в частном доме – это ключевой элемент, обеспечивающий безопасность и эффективность работы отопительного оборудования. Правильная организация приточной и механической вентиляции не только предотвращает накопление вредных газов и повышает уровень комфорта, но и способствует долговечности котла и снижению затрат на его эксплуатацию. В данной статье мы рассмотрим основные требования к системам вентиляции в газовых котельных, а также представим видео, которое поможет вам в расчете и монтаже вентиляции, что сделает процесс более понятным и доступным.

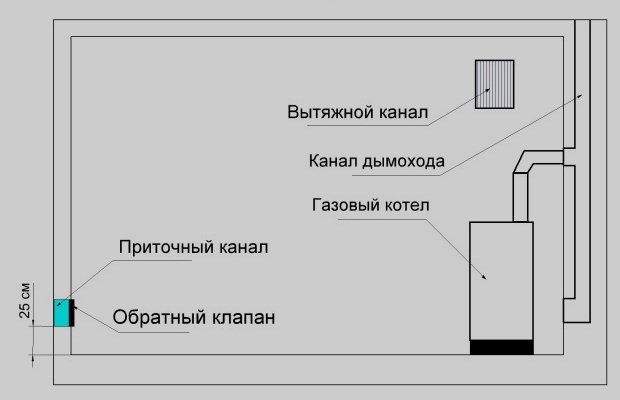

Требования к вентиляции в котельной

Вентиляционная система предотвращает обратную тягу, исключая распространение продуктов сгорания топлива по помещениям частного дома. Воздушная циркуляция в котельной осуществляется по различным схемам, зависящим от типа топлива (газ или уголь) и модели отопительного котла.

Тем не менее, основные требования к организации вентиляции остаются неизменными:

1. Свежий воздух в котельную поступает через решетку на входе и непосредственно с улицы.
2. Котельная обычно интегрирована в общую систему вентиляции дома. Выход вентиляционного канала располагается на потолке котельной.
3. Размеры отверстий для притока воздуха должны составлять не менее 30 квадратных сантиметров на каждый киловатт мощности котла, если воздух поступает изнутри, и не менее 8 квадратных сантиметров, если приток осуществляется с улицы.
4. Необходимо создать два вентиляционных канала: один для дымохода, а второй, расположенный ниже на 0,25–0,35 м, для его очистки.

При установке газового котла санитарные нормы требуют трехкратного воздухообмена в течение 60 минут работы котла. Объем воздуха, необходимый для поддержания горения, не учитывается.

Существуют специфические требования к расположению котельной в частном доме. Она может находиться в отдельном помещении или строении, на чердаке или в пристройке к дому. Газовые котлы небольшой мощности (до 30 кВт) допускается устанавливать на кухне, в этом случае отдельная котельная комната не требуется.

Газовая котельная в частном доме

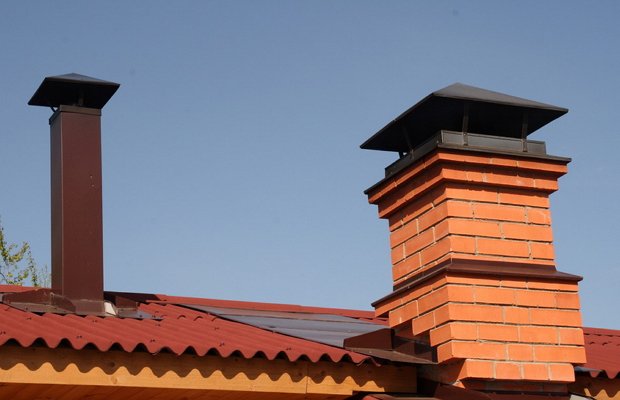

Естественная вентиляция как самая простая конструкция

Приточная вентиляционная система устанавливается в домах с маломощными газовыми котлами, где требования к естественной вентиляции минимальны. Приток свежего воздуха осуществляется через продух с сечением 15 см, в который устанавливается пластиковый патрубок. Вход в вентиляционный канал защищен стальной сеткой, что предотвращает попадание мусора и грызунов.

С внутренней стороны на трубу устанавливается обратный клапан, который не позволяет воздуху вытягиваться наружу. Верхняя часть вытяжной трубы оборудована зонтиком, защищающим систему от снега и дождя.

На эту трубу также можно установить обратный клапан, исключающий проникновение воздуха в помещение. Приточную трубу следует монтировать непосредственно за топливным отделением, что обеспечивает доступ свежего воздуха в камеру сгорания газового оборудования.

Вытяжная система должна располагаться прямо над отопительным агрегатом, так как продукты сгорания поднимаются в этом направлении. Описанная вентиляционная система эффективно выполняет свои функции и может быть установлена самостоятельно и быстро. Однако у нее есть значительный недостаток: невозможно контролировать ее работу и рассчитать воздухообмен. Санитарные нормы требуют, чтобы воздух в котельной обновлялся трижды в час.

Приставной дымоход и вентиляция в котельной.

Интересные факты

Вот несколько интересных фактов о вентиляции котельной в доме и связанных с ней требованиях:

1. Классификация котельных: В зависимости от мощности и назначения, котельные могут быть классифицированы как малые (до 30 кВт) и большие (свыше 30 кВт). Для малых котельных требования к вентиляции менее строгие, однако даже в них необходимо обеспечить приток свежего воздуха для сгорания топлива и удаления продуктов сгорания.

2. Приточно-вытяжная вентиляция: В котельных, работающих на газе, часто требуется установка приточно-вытяжной вентиляции. Это связано с тем, что для безопасной работы газового оборудования необходимо поддерживать определенный уровень кислорода в помещении. Вентиляция должна обеспечивать не только приток свежего воздуха, но и эффективное удаление угарного газа и других вредных веществ.

3. Нормы и стандарты: В России требования к вентиляции котельных регламентируются различными нормативными документами, такими как СНИП и ПУЭ. Например, согласно действующим нормам, для котельных необходимо обеспечить минимальный объем приточного воздуха, который составляет не менее 30 м³ на 1 кВт установленной мощности котла. Это обеспечивает безопасность и эффективность работы оборудования.

Эти факты подчеркивают важность правильного проектирования и установки вентиляционных систем в котельных для обеспечения безопасности и эффективности их работы.

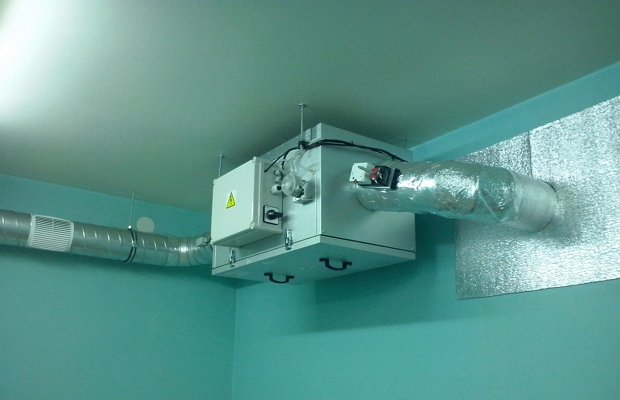

Искусственный вариант – качественная система удаления угарных газов

Если в котельной установлено мощное отопительное оборудование, рекомендуется использовать вентиляционную систему с механической тягой. Она функционирует благодаря специализированным канальным вентиляторам, характеристики которых подбираются с учетом диаметра вентиляционных каналов.

Мощность вентиляторов следует выбирать с запасом 25–30 % на случай максимальной нагрузки. Важно учитывать, что параметры вентиляционных устройств зависят от длины воздуховодов и количества изгибов в них. Рекомендуется устанавливать вентиляторы в корпусах из алюминия или меди, так как эти материалы обладают высокой устойчивостью к возгоранию и плавлению.

Оборудование для механической тяги обычно имеет высокую стоимость. Однако можно сэкономить на его установке. Достаточно организовать вентиляцию только для вытяжки или только для притока. Тем не менее, такая система будет менее безопасной, а ее эффективность будет ниже. Поэтому эксперты рекомендуют полностью механизировать процессы воздухообмена в котельной.

Экономия и качество работы вентиляционной системы могут значительно улучшиться при установке автоматизации. В настоящее время разработаны системы контроля, которые автоматически включают вентиляторы при запуске котельного оборудования и отключают их, когда необходимость в удалении угарного газа отсутствует (при выключенном котле).

Деревянный загородный дом с центральной вытяжной вентиляцией Systemair и проветривателем Aeropac SN

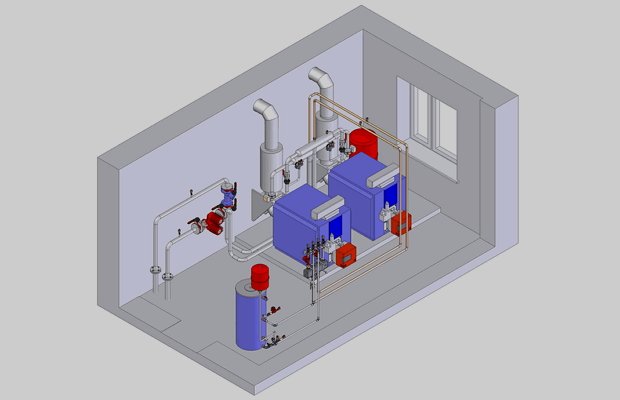

Расчет системы вентиляции – как сделать самостоятельно?

Проектирование котельного отделения в многоквартирном доме основывается на нескольких ключевых характеристиках: скорость движения воздушного потока (не менее одного метра в секунду), объем котельной и коэффициент воздухообмена, зависящий от высоты помещения.

Эти параметры необходимы для правильного выбора сечения воздуховодов. Процесс расчета можно представить следующим образом:

1. Измерьте размеры котельной. Для примера возьмем стандартные значения: высота потолков – 2,7 м, длина – 4 м, ширина – 3 м. Умножив эти данные, получаем объем котельной в 32,4 кубических метра.
2. Стандартный коэффициент воздухообмена для данного помещения составляет 3,8. Этот показатель рассчитывается с учетом дополнительного коэффициента 0,25. Формула выглядит так: (6-2,7)*0,25+3. Подставьте высоту в формулу, чтобы определить оптимальную кратность воздухообмена.
3. Умножьте 3,8 на 32,4 (объем) котельной, что дает 123 кубических метра воздуха. Именно столько воздуха должно проходить через систему за один час.

Теперь, используя специальную таблицу (легко доступную в интернете), можно определить необходимое сечение вентиляционных каналов для притока и удаления воздуха из котельной. В данном случае оптимальный диаметр воздуховодов составит 20 см. Описанная методика подходит для расчета естественной вентиляции. Проектирование систем искусственной вентиляции лучше доверить опытному инженеру, так как необходимо учитывать множество дополнительных факторов.

https://youtube.com/watch?v=lXEupxUjPwU

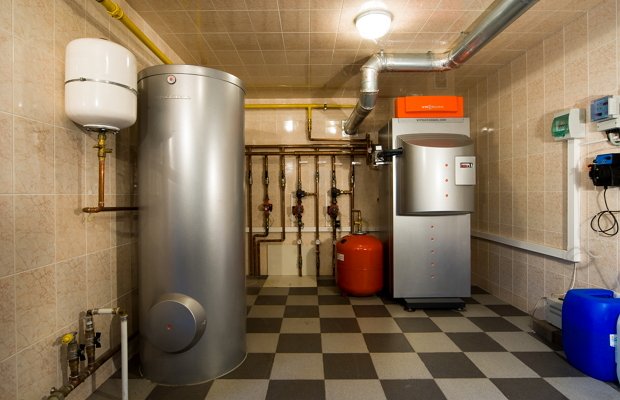

Тонкости монтажа вентсистемы в котельной

Воздушные каналы в котельной могут быть расположены вертикально или горизонтально. Однако существуют рекомендации от специалистов:

• Высота вертикальных участков должна быть не менее 3 метров. Это условие необходимо для обеспечения эффективной тяги в каналах. Без достаточной тяги естественный воздухообмен будет недостаточно качественным.
• Горизонтальные конструкции обычно устанавливаются при монтаже принудительной вентиляции. Длина таких каналов зависит от мощности котла и не должна иметь изгибов.
• Объем поступающего воздуха всегда должен соответствовать объему уходящего. Это правило актуально как для естественной, так и для принудительной вентиляции.

Важно! Если вы устанавливаете твердотопливный котел, обязательно предусмотрите дополнительную принудительную вентиляцию в зоне, где может образовываться сажа.

Проверка и обслуживание вентиляционной системы

Проверка вентиляционной системы

Проверка вентиляционной системы котельной является важным этапом в обеспечении ее эффективной работы и безопасности. Регулярные проверки помогают выявить возможные неисправности и предотвратить серьезные проблемы, такие как накопление угарного газа или недостаточная подача воздуха. Рекомендуется проводить проверку не реже одного раза в год, а также после любых изменений в системе отопления или вентиляции.

Обслуживание вентиляционной системы

Обслуживание вентиляционной системы включает в себя несколько ключевых мероприятий:

• Очистка воздуховодов: С течением времени в воздуховодах может накапливаться пыль, грязь и другие загрязнения, что снижает эффективность вентиляции. Регулярная очистка воздуховодов помогает поддерживать их в хорошем состоянии и обеспечивает оптимальный поток воздуха.
• Проверка вентиляторов: Вентиляторы, используемые в системе вентиляции, должны быть проверены на наличие износа и повреждений. Необходимо следить за их работой, чтобы избежать перегрева и выхода из строя.
• Замена фильтров: Фильтры, установленные в системе вентиляции, должны регулярно заменяться. Загрязненные фильтры могут значительно ухудшить качество воздуха и снизить эффективность работы системы.
• Проверка герметичности: Важно убедиться, что все соединения воздуховодов герметичны. Протечки могут привести к потере давления и снижению эффективности вентиляции.

Документация и отчетность

Ведение документации о проведенных проверках и обслуживании вентиляционной системы является обязательным. Это поможет не только отслеживать состояние системы, но и будет полезно в случае возникновения спорных ситуаций или проверок со стороны контролирующих органов. В отчетах следует фиксировать все проведенные работы, замененные детали и выявленные неисправности.

Профессиональное обслуживание

Для обеспечения надежной работы вентиляционной системы котельной рекомендуется обращаться к профессиональным сервисам, которые имеют опыт в данной области. Специалисты смогут провести комплексную диагностику, выявить скрытые проблемы и предложить оптимальные решения для их устранения. Профессиональное обслуживание также включает в себя настройку системы для достижения максимальной эффективности.

Заключение

Проверка и обслуживание вентиляционной системы котельной – это неотъемлемая часть ее эксплуатации. Регулярные мероприятия по контролю и уходу за системой помогут обеспечить безопасность, эффективность и долговечность работы котельной. Не стоит пренебрегать этими процедурами, так как они могут предотвратить серьезные проблемы и обеспечить комфорт в вашем доме.

Влияние климатических условий на вентиляцию котельной

Климатические условия играют ключевую роль в проектировании и эксплуатации систем вентиляции котельных. Разные регионы характеризуются различными температурами, влажностью и атмосферным давлением, что непосредственно влияет на эффективность работы вентиляционных систем и безопасность эксплуатации котлов.

В холодных климатах, где температура воздуха может опускаться ниже нуля, необходимо учитывать возможность замерзания вентиляционных каналов. В таких условиях важно обеспечить достаточный обогрев воздуховодов, чтобы предотвратить образование льда и обеспечить нормальный приток воздуха. Также следует учитывать, что в зимний период потребность в вентиляции может изменяться, так как котлы работают более интенсивно, и требуется больше свежего воздуха для сжигания топлива.

В регионах с высокой влажностью необходимо обратить внимание на защиту вентиляционных систем от конденсата. Влажный воздух может привести к коррозии металлических элементов и образованию плесени, что негативно скажется на долговечности оборудования и качестве воздуха в помещении. Для предотвращения этих проблем рекомендуется использовать специальные влагозащитные устройства и системы дренажа.

В теплых климатических условиях, где температура воздуха высока, важно обеспечить эффективное охлаждение котельной. В таких случаях может потребоваться установка дополнительных вентиляторов или кондиционеров, чтобы поддерживать оптимальную температуру и предотвратить перегрев оборудования. Также следует учитывать, что в жаркую погоду потребность в вентиляции может увеличиваться, так как котлы могут работать на пределе своих возможностей.

Кроме того, в зависимости от климатических условий, может изменяться и тип используемого топлива. Например, в регионах с высоким уровнем влажности предпочтение может отдаваться газовым котлам, которые менее подвержены негативным воздействиям влаги по сравнению с твердотопливными. Это также влияет на проектирование вентиляционных систем, так как разные виды топлива требуют различных условий для сжигания.

Таким образом, при проектировании вентиляции котельной необходимо учитывать климатические особенности региона, чтобы обеспечить безопасность, эффективность и долговечность работы системы. Правильный выбор вентиляционного оборудования и его настройка в зависимости от климатических условий помогут избежать множества проблем и обеспечат надежную работу котельной в любых условиях.

Нормативные документы и стандарты по вентиляции котельных

Вентиляция котельной является важным аспектом обеспечения безопасной и эффективной работы отопительного оборудования. Для проектирования и эксплуатации систем вентиляции котельных необходимо учитывать ряд нормативных документов и стандартов, которые регламентируют требования к воздухообмену, качеству воздуха и безопасности.

Основным документом, регулирующим вопросы вентиляции в котельных, является СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В этом документе прописаны основные требования к проектированию систем вентиляции, включая нормы воздухообмена, размеры вентиляционных каналов и расположение воздухозаборников.

Согласно СНиП, котельные, работающие на газе, должны иметь приточную и вытяжную вентиляцию, обеспечивающую необходимый воздухообмен для безопасной работы оборудования. Для котельных, где используются твердое или жидкое топливо, требования к вентиляции могут быть более строгими, так как необходимо учитывать выделение продуктов сгорания и возможность их накопления в помещении.

Также важным документом является ПБ 12-529-03 «Правила устройства и безопасной эксплуатации котлов», который устанавливает требования к безопасности эксплуатации котлов и систем вентиляции. В соответствии с этими правилами, вентиляция должна обеспечивать не только достаточный воздухообмен, но и предотвращать накопление вредных газов, таких как угарный газ, в помещениях котельной.

Кроме того, необходимо учитывать ГОСТ 12.1.005-88 «Системы вентиляции. Общие требования безопасности», который определяет общие требования к системам вентиляции, включая их проектирование, монтаж и эксплуатацию. Этот стандарт акцентирует внимание на необходимости обеспечения безопасных условий труда для персонала, работающего в котельной.

При проектировании вентиляции котельной также следует учитывать Санитарные правила и нормы (СанПиН), которые регламентируют требования к качеству воздуха в помещениях. Важно обеспечить не только достаточный воздухообмен, но и соответствие санитарным нормам по содержанию вредных веществ в воздухе.

Таким образом, для обеспечения эффективной и безопасной работы котельной необходимо строго следовать установленным нормативным документам и стандартам. Это позволит не только обеспечить комфортные условия для работы оборудования, но и гарантировать безопасность для людей, находящихся в помещениях котельной.
