Общие сведения о механизме

Сборочный опорный элемент, установленный на жестко фиксированной оси или валу, называется подшипником. Его основная функция — обеспечить вращение, качение и перемещение с минимальным сопротивлением. Подшипник также передает движущую силу на другие компоненты механизма.

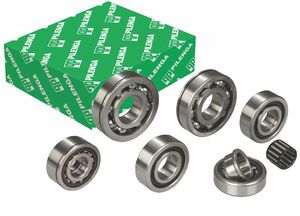

К основным характеристикам подшипников относятся:

• Максимальное нагружающее усилие: осевое (вдоль оси подшипника) или радиальное (под прямым углом).
• Предельные скорости работы.
• Размеры установки.
• Класс точности подшипников.
• Типы смазки и их аналоги.
• Количество оборотов до начала разрушения (усталости).
• Уровень шумов и вибраций.

В большинстве отраслей применяются системы, использующие качение или скольжение. Эти системы служат опорной частью вращающихся конструкций. Их использование основано на том, что сила трения при качении значительно меньше, чем при скольжении, что снижает энергозатраты на преодоление этих сил.

Изготовление корпусов для подшипников из водопроводной трубы

Конструкция и назначение

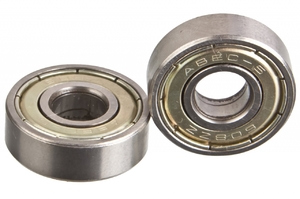

Основные элементы подшипника — это тела качения, сепаратор, предотвращающий их столкновение, и две обоймы в форме колец. На обоймах расположены специальные канавки, называемые дорожками качения, которые направляют движение катящихся элементов. Это касается промышленных подшипников.

В условиях ограниченного пространства используются конструкции без обойм. В этом случае желоба для качения формируются на поверхностях самого механизма. Такой подход экономит место и придаёт конструкции дополнительную жёсткость.

Если рабочие условия требуют установки подшипника без сепаратора, количество катящихся элементов увеличивается. При этом с ростом грузоподъёмности скорость вращения уменьшается.

Эти устройства оснащены защитными крышками и не требуют обслуживания до момента износа. Однако в механизмах открытого типа существует риск попадания посторонних частиц, что может привести к заклиниванию.

Интересные факты

Вот несколько интересных фактов о подборе подшипников по размерам:

1. Система обозначений: Подшипники имеют стандартизированные обозначения, которые содержат информацию о типе подшипника, его размерах и конструкции. Например, в обозначении подшипника 6205 «6» указывает на тип (шариковый радиальный), «205» — на размер, где «20» — это внутренний диаметр в миллиметрах, а «5» — это ширина подшипника. Знание этой системы помогает быстро находить нужные размеры в таблицах.

2. Таблицы размеров: Производители подшипников предоставляют таблицы размеров, где указаны внутренний и внешний диаметры, ширина и другие параметры. Эти таблицы могут варьироваться в зависимости от типа подшипника (шариковый, роликовый и т.д.), поэтому важно использовать правильную таблицу для конкретного типа подшипника.

3. Влияние температуры и нагрузки: При подборе подшипника важно учитывать не только размеры, но и условия эксплуатации, такие как температура и нагрузка. Например, подшипники, работающие при высоких температурах, могут требовать специальных смазок и материалов, что также следует учитывать при выборе из таблицы размеров.

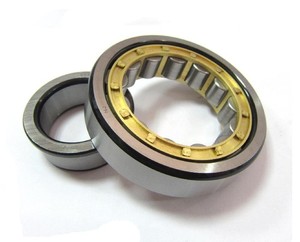

Классификация по различным признакам

Подшипники качения обладают различными характеристиками, что делает их подходящими для определённых условий эксплуатации и механизмов. Их классификация осуществляется по следующим критериям:

• Геометрия рабочего элемента: шарики или ролики различных форм — укороченные, удлинённые, конические, сферические, пустотелые и игольчатые.
• Применение в ситуациях, требующих высоких скоростей.
• Наличие моделей с одним или несколькими рядами качения.
• В зависимости от направления действующих сил подшипники делятся на радиальные, упорно-радиальные, радиально-упорные и упорные.
• По размерам они распределены по сериям.

Все подшипники собраны в таблицу с указанием их размеров, так как даже при одинаковых параметрах могут быть различия. У некоторых моделей внутренний и внешний диаметры совпадают, но толщина может различаться. Чем больше размер подшипника, тем ниже его частота вращения.

Точность подшипников определяется по шкале: 8, 7, 0, 6 Х, 6, 5, 4, 2, Т. Этот параметр отражает соответствие формы и осевых смещений. Минимальное значение — 8, максимальное — Т.

Существуют также специальные подшипники, которые отличаются низким уровнем шума, устойчивостью к коррозии, термостойкостью и способностью к высокой скорости вращения. Некоторые из них изготавливаются из немагнитных материалов.

Габариты устройств качения

Чтобы правильно выбрать подшипник по размеру, нужно определить точные параметры его основных габаритов: внутреннего (d) и внешнего (D) диаметров, а также ширины (B). Существуют общепринятые размеры шарикоподшипников. Таблица с этими данными поможет вам сделать правильный выбор. Размеры обозначаются в формате dxDxB.

Как правильно подобрать подшипники для электроинструмента

Замер внутреннего диаметра

Ключевым аспектом является посадочное отверстие изделия. Для конических форм диаметр определяется по узкой стороне, если отсутствует фиксирующая втулка. В этом случае замеры производятся именно по этой стороне. Для других геометрических фигур в области посадки используется формула вписанной окружности.

Что касается упорных механизмов, диаметром считается размер внутреннего, неподвижно закрепленного кольца. Согласно ГОСТ, для таких изделий допускаются минимальные отклонения от 0,2 до 0,8 миллиметра в зависимости от размеров детали.

Для дюймовых осей допускается погрешность в полмиллиметра.

Для изделий без внутреннего кольца в качестве параметра принимается диаметр вала, на который они устанавливаются.

Внешняя обойма

Если необходимая информация отсутствует, диаметр следует определить на месте установки механизма, где находится подшипник. Этот параметр может иметь сферическую или выпуклую форму, если внешняя поверхность посадочного места имеет сложный профиль.

Для упорных подшипников нужно измерить два параметра:

• Внешний диаметр D1.
• Расстояние до упора D2.

Типоразмеры таких подшипников представлены в таблицах в виде дробных значений.

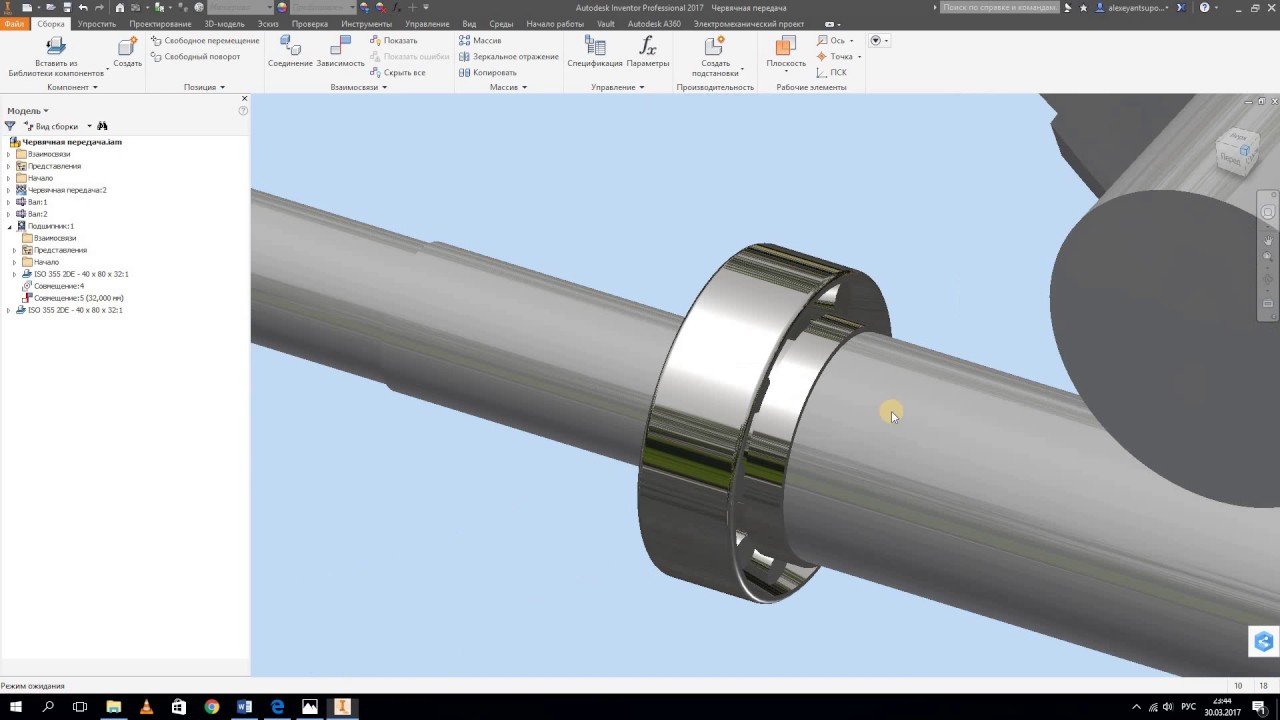

4. Проектный расчет подшипников

Ширина подшипника и тел качения

Измерение этого параметра для стандартных изделий обычно не вызывает трудностей. Однако у упорных конических деталей есть свои особенности. При замерах важно учитывать параллельность торцов обоймы, так как ширина определяется как разница между размерами внутреннего и внешнего кольца. В таблицах представлены значения этой характеристики для различных размеров шарикоподшипников, зависящие от номера серии изделия.

Кроме основных размеров, необходимо учитывать параметры элементов качения. Для определения диаметра шариков в подшипниках таблица требует указания не только основных размеров, но и ширины серии. В этом документе отдельно указан вес каждого шарика, что позволяет измерять его размеры без разбора подшипника. Аналогичные справочники существуют и для роликовых компонентов, и для других тел качения.

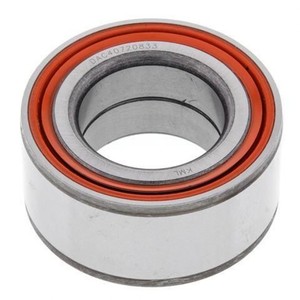

Передний ступичный подшипник АВЕО

Преимущества подобных механизмов

Чтобы частое использование определённого типа изделий было оправданным, они должны иметь явные преимущества по сравнению с другими. Для подшипников данного типа такие преимущества действительно существуют. К числу достоинств этих деталей относятся:

• Продление срока службы механизмов за счёт высококачественных комплектующих, что снижает износ и уменьшает частоту ремонтов.
• Повышение точности работы отдельных узлов агрегатов.
• Снижение эксплуатационных расходов.
• Расширение функциональных возможностей оборудования, в котором применяются такие компоненты.

Подшипники скольжения

Такой механизм представляет собой опору или направляющую, использующую трение скольжения между соприкасающимися поверхностями. Устройства состоят из корпуса и рабочей части, помещенной в его отверстие. В качестве рабочего элемента чаще всего выступает втулка или вкладыш. Пространство между ними и корпусом заполняется смазкой через специальное устройство.

Выбор подходящей смазки для конкретного изделия зависит от расчетного зазора между внутренним диаметром корпуса и втулкой. Качественный смазочный материал обеспечивает надежную работу всего механизма. Для подшипников скольжения используются следующие виды смазки:

• Жидкие, такие как минеральные и синтетические масла. Для изделий из неметаллических материалов применяется вода.
• Твердые, например, графитовые и молибденовые.
• На основе инертных газов.
• Пластичные, изготовленные из литиевого мыла и сульфоната кальция.

При производстве подшипников скольжения применяются специальные сплавы, такие как карбиды хрома или вольфрама, которые наносятся порошковым или газоплазменным напылением. Наиболее часто используются различные виды бронзы. Из неметаллических материалов применяются керамика, полимеры, баббит и железное дерево. Корпус изготавливается из чугуна.

Разновидности изделий и размеры

В различных механизмах требуется использование подшипников с особыми характеристиками. Существуют следующие виды таких устройств:

• Подшипники для работы на повышенных скоростях.
• Модели с разъёмным корпусом, совместимые с различными валами.
• Устройства с высокой точностью настройки зазора.
• Подшипники для простых механизмов с низкой скоростью вращения.
• Модели, подходящие для эксплуатации в воде и сложных условиях.

Размеры подшипников соответствуют стандартам ГОСТ 2795. В соответствии с этим стандартом разработаны специальные справочные таблицы, содержащие ключевые параметры измерений:

• Наружный (D) и внутренний (d) диаметры.
• Длина (l).
• Ширина фаски (c).
• Предельные допуски.

Для многорядных подшипников диаметры указываются отдельно для каждого ряда.

Особенности подшипников российского производства

Плюсы и минусы использования

Преимущества и недостатки подшипников скольжения определяются их конструкцией и материалами. Они просты в производстве и недороги. К положительным аспектам относятся:

• Компактные размеры.
• Разборная конструкция, позволяющая проводить ремонт и обслуживание без разборки других узлов.
• Высокая эффективность в высокоскоростных и медленноходных машинах.
• Устойчивость к ударам и вибрациям.
• Возможность работы в сложных условиях.

Однако их эксплуатация требует особого внимания. Это связано с:

• Необходимостью постоянного контроля за смазкой и высокими затратами на неё. Требуются качественные смазочные материалы.
• Пусковыми потерями.
• Низким коэффициентом полезного действия.
• Высокой стоимостью исходных материалов для производства.
• Неравномерным износом деталей.

Несмотря на многовековой опыт применения таких механизмов, принципы уменьшения трения и облегчения работы остаются актуальными. Используются современные конструкции и новейшие материалы для повышения эффективности и снижения износа узлов. Многие также обращаются к онлайн-сервисам для выбора нужного типа подшипника.

FAQ по обозначениям подшипников. Размерные ряды и серии самых ходовых шарикоподшипников.

Выбор материала подшипника

При выборе подшипника важным аспектом является не только его размер, но и материал, из которого он изготовлен. Разные материалы обладают различными свойствами, которые могут существенно влиять на эксплуатационные характеристики подшипника.

Наиболее распространенными материалами для подшипников являются:

• Сталь – это классический материал для подшипников, который обеспечивает хорошую прочность и износостойкость. Стальные подшипники могут быть закаленными, что увеличивает их долговечность. Однако они подвержены коррозии, поэтому в условиях повышенной влажности или агрессивной среды рекомендуется использовать подшипники из нержавеющей стали.
• Нержавеющая сталь – этот материал обладает высокой коррозионной стойкостью и подходит для работы в условиях, где присутствует влага или химические вещества. Нержавеющие подшипники часто используются в пищевой и медицинской промышленности.
• Пластик – пластиковые подшипники легкие и устойчивы к коррозии, но они имеют меньшую прочность по сравнению со стальными. Они идеально подходят для применения в условиях низких нагрузок и в средах, где металл может подвергаться коррозии.
• Керамика – керамические подшипники обладают высокой жесткостью и низким коэффициентом трения. Они устойчивы к коррозии и могут работать при высоких температурах. Однако их стоимость значительно выше, чем у стальных или пластиковых аналогов.

При выборе материала подшипника необходимо учитывать условия эксплуатации, такие как температура, влажность, наличие химических веществ и механические нагрузки. Например, для работы в условиях высокой влажности лучше подойдут нержавеющие или пластиковые подшипники, в то время как для высоких нагрузок предпочтительнее использовать стальные подшипники.

Также стоит обратить внимание на наличие смазки. Некоторые подшипники могут быть предварительно смазаны, что увеличивает их срок службы и снижает трение. Важно выбирать подшипники, которые соответствуют требованиям вашего оборудования и условиям его работы.

В заключение, правильный выбор материала подшипника является ключевым фактором для обеспечения надежности и долговечности механизма. Учитывайте все аспекты эксплуатации и выбирайте материал, который наилучшим образом соответствует вашим требованиям.

Влияние материала на характеристики

При выборе подшипника важным аспектом является не только его геометрические размеры, но и материал, из которого он изготовлен. Материал подшипника влияет на его прочностные характеристики, износостойкость, устойчивость к коррозии и рабочие температуры. Рассмотрим основные материалы, используемые для производства подшипников, и их влияние на характеристики.

Сталь – это наиболее распространенный материал для подшипников. Стальные подшипники обладают высокой прочностью и жесткостью, что делает их подходящими для большинства промышленных применений. Однако они могут быть подвержены коррозии, если не имеют защитного покрытия. Для повышения коррозионной стойкости используются нержавеющие стали, такие как AISI 440C, которые обеспечивают долговечность в агрессивных средах.

Керамика – это материал, который все чаще используется в производстве подшипников, особенно в высокоскоростных и высокотемпературных приложениях. Керамические подшипники легкие, имеют низкий коэффициент трения и высокую устойчивость к коррозии. Однако они могут быть более хрупкими по сравнению со стальными аналогами, что ограничивает их использование в условиях ударных нагрузок.

Пластик – подшипники из пластика, такие как полимерные или композитные, находят применение в легких и коррозионно-стойких условиях. Они обладают хорошими изоляционными свойствами и могут работать в условиях, где стальные подшипники быстро выходят из строя. Однако их прочность и жесткость ниже, чем у металлических подшипников, что ограничивает их применение в высоконагруженных системах.

Комбинированные материалы – в некоторых случаях подшипники изготавливаются из сочетания различных материалов, что позволяет объединить их преимущества. Например, подшипники с металлическими кольцами и керамическими шарами могут обеспечить высокую прочность и низкий коэффициент трения.

При выборе подшипника необходимо учитывать не только его размеры, но и материал, из которого он изготовлен. Это поможет обеспечить надежную работу механизма и продлить срок службы подшипника. Важно также учитывать условия эксплуатации, такие как температура, влажность и наличие агрессивных химических веществ, которые могут повлиять на выбор материала.

Условия эксплуатации подшипников

При выборе подшипников важно учитывать не только их размеры, но и условия эксплуатации, в которых они будут использоваться. Правильный выбор подшипника может существенно повлиять на срок службы оборудования и его надежность. Рассмотрим основные факторы, которые необходимо учитывать при подборе подшипников.

Температурный режим: Подшипники могут работать в различных температурных условиях. Важно знать, в каком температурном диапазоне будет эксплуатироваться подшипник, так как это влияет на выбор материала и смазки. Например, для высоких температур подойдут подшипники с жаропрочными смазками, а для низких температур — с низкотемпературными смазками.

Нагрузочные характеристики: Подшипники должны быть выбраны с учетом типов и величин нагрузок, которые будут на них действовать. Существуют радиальные, осевые и комбинированные нагрузки. Для каждого типа нагрузки существуют свои рекомендации по выбору подшипников. Например, для высоких радиальных нагрузок лучше использовать шариковые подшипники, а для осевых — роликовые.

Скорость вращения: Скорость вращения вала также играет важную роль при выборе подшипника. Разные подшипники имеют разные пределы скорости, и превышение этих значений может привести к перегреву и выходу из строя. При подборе подшипника необходимо учитывать максимальную скорость вращения, а также условия, при которых она будет достигнута.

Условия окружающей среды: Важно учитывать, в каких условиях будет работать подшипник. Если он будет подвергаться воздействию влаги, пыли или агрессивных химических веществ, то необходимо выбирать подшипники с защитными элементами, такими как уплотнения или защитные крышки. Это поможет предотвратить попадание загрязнений внутрь подшипника и продлить его срок службы.

Смазка: Правильная смазка подшипников — ключевой фактор для их долговечности. Необходимо учитывать тип смазки, которая будет использоваться, а также частоту и способ ее подачи. Некоторые подшипники требуют постоянной смазки, в то время как другие могут работать на сухой смазке или в условиях, когда смазка не требуется.

В заключение, подбор подшипника по размерам в таблице диаметров — это лишь первый шаг. Учитывая условия эксплуатации, можно значительно повысить эффективность работы подшипников и продлить срок службы оборудования. Всегда стоит консультироваться с производителями или специалистами, чтобы выбрать оптимальный вариант для конкретных условий работы.

Температурные и нагрузочные режимы

При выборе подшипника важным аспектом является учет температурных и нагрузочных режимов, в которых будет работать механизм. Эти параметры напрямую влияют на срок службы подшипника и его эффективность. Рассмотрим подробнее, как температура и нагрузки влияют на выбор подшипников.

Температурные режимы подшипников определяются условиями эксплуатации, такими как окружающая среда, тип смазки и скорость вращения. Подшипники могут работать в широком диапазоне температур, однако каждая модель имеет свои пределы. Например, стандартные подшипники из стали могут функционировать в диапазоне от -30°C до +120°C, в то время как специальные подшипники, изготовленные из высокотемпературных материалов, могут выдерживать температуры до +200°C и выше.

При повышении температуры происходит изменение свойств материалов, из которых изготовлены подшипники. Сталь при высоких температурах теряет прочность, что может привести к деформации и выходу из строя. Поэтому важно учитывать, что при работе в условиях повышенной температуры необходимо выбирать подшипники с соответствующими характеристиками, такими как специальные покрытия или использование керамических материалов.

Нагрузочные режимы также играют ключевую роль в выборе подшипников. Подшипники могут работать под радиальными, осевыми или комбинированными нагрузками. Важно правильно оценить величину и направление нагрузок, чтобы избежать перегрузки подшипника. Например, радиальные нагрузки действуют перпендикулярно оси вращения, тогда как осевые нагрузки направлены вдоль этой оси.

При выборе подшипника необходимо учитывать не только статические, но и динамические нагрузки. Динамическая нагрузка – это нагрузка, которая возникает во время работы механизма и может изменяться в зависимости от условий эксплуатации. Для расчета допустимых нагрузок можно использовать специальные таблицы и формулы, которые учитывают коэффициенты безопасности.

Также стоит обратить внимание на циклические нагрузки, которые могут привести к усталостным повреждениям подшипника. В таких случаях рекомендуется выбирать подшипники с увеличенным запасом прочности или использовать модели, специально предназначенные для работы в условиях переменных нагрузок.

В заключение, правильный выбор подшипника по температурным и нагрузочным режимам является залогом надежной и долговечной работы механизма. Рекомендуется заранее проводить расчеты и анализировать условия эксплуатации, чтобы избежать возможных проблем в будущем.

Советы по установке и обслуживанию

Правильная установка и обслуживание подшипников являются ключевыми факторами для обеспечения их долговечности и надежности в работе. Вот несколько советов, которые помогут вам в этом процессе.

Подготовка к установке

Перед началом установки подшипника убедитесь, что все необходимые инструменты и материалы под рукой. Вам понадобятся:

• Специальные инструменты для установки подшипников (например, пресс или молоток с мягким ударом).
• Чистящие средства для удаления грязи и старой смазки.
• Смазка, рекомендованная производителем подшипника.

Очистка и осмотр

Перед установкой подшипника важно тщательно очистить все поверхности, на которые он будет установлен. Убедитесь, что на валу и в посадочном месте подшипника нет загрязнений, ржавчины или повреждений. Проверьте подшипник на наличие видимых дефектов, таких как трещины или сколы.

Установка подшипника

При установке подшипника следуйте следующим рекомендациям:

• Убедитесь, что подшипник установлен в правильном положении. Обратите внимание на маркировку, указывающую на сторону, которая должна быть обращена к валу.
• Используйте пресс или специальный инструмент для установки, чтобы избежать повреждения подшипника. Если вы используете молоток, убедитесь, что удары направлены на обод подшипника, а не на шарики или ролики.
• Не допускайте перекоса подшипника при установке, так как это может привести к его быстрому износу.

Смазка подшипников

Правильная смазка подшипников играет важную роль в их работе. Следуйте рекомендациям производителя по выбору смазки и ее количеству. Избегайте переусердствования с количеством смазки, так как это может привести к перегреву и повышенному трению.

Обслуживание подшипников

Регулярное обслуживание подшипников поможет продлить их срок службы. Вот несколько советов:

• Периодически проверяйте уровень смазки и при необходимости добавляйте ее.
• Следите за температурой подшипников во время работы. Повышенная температура может указывать на проблемы с установкой или недостаток смазки.
• Проверяйте подшипники на наличие люфта и шумов. Если вы заметили изменения в их работе, это может быть признаком износа или повреждения.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу подшипников и избежать преждевременного выхода их из строя. Помните, что правильная установка и регулярное обслуживание — залог долгой службы вашего оборудования.
