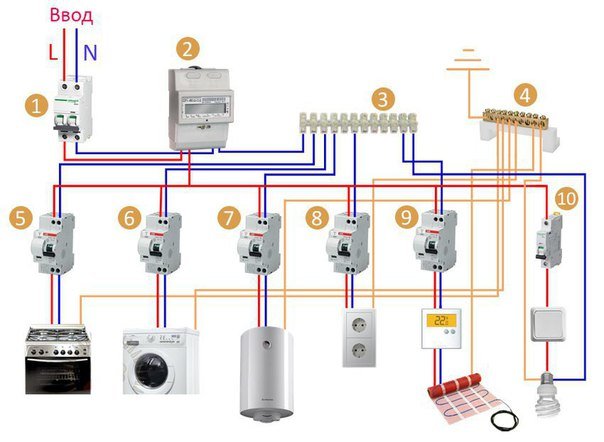

Для чего нужен электрощит

Сборка и подключение вводно-распределительных устройств (ВРУ) — это многоступенчатый процесс, где каждый этап имеет значение. Электрический щит должен быть безопасным и удобным в эксплуатации. Все его компоненты, объединённые в единую систему, должны эффективно выполнять свои функции:

• контроль за энергией;
• управление потребителями и электрическими цепями;
• обеспечение селективной защиты.

Собрать и установить электрический щит можно самостоятельно, но для этого домашнему мастеру нужны навыки электромонтажа выше базового уровня. Полезно также иметь представление о проектировании ВРУ и уметь подбирать необходимые комплектующие, что требует знания определённых процессов и правил. В дальнейшем мы рассмотрим процесс сборки электрощитов на примере сложных систем, чтобы охватить широкий спектр вопросов.

Сборка электрощита для квартиры и дома своими руками. Как самому собрать электрический щит.

Делаем проект

Непрофессионалам следует выполнять эту задачу только после укладки всех проводов и учета всех цепей. На этапе проектирования необходимо подготовить рабочие чертежи, которые станут основой для дальнейших работ, а также подобрать соответствующие спецификации для комплектующих и аксессуаров.

Интересные факты

Вот несколько интересных фактов о сборке и подключении электрического щита:

1. Безопасность на первом месте: При сборке электрического щита важно соблюдать правила безопасности. Например, перед началом работы необходимо отключить электричество в доме, чтобы избежать поражения электрическим током. Также рекомендуется использовать инструменты с изолированными ручками и носить защитные перчатки.

2. Выбор компонентов: При выборе компонентов для электрического щита, таких как автоматические выключатели, УЗО (устройства защитного отключения) и распределительные клеммы, важно учитывать мощность и потребление электроэнергии в вашем доме. Правильный расчет поможет избежать перегрузок и повысит безопасность электросети.

3. Схема подключения: Создание схемы подключения — это ключевой этап в сборке электрического щита. Четкая схема поможет не только правильно подключить все элементы, но и упростит дальнейшее обслуживание и диагностику. Рекомендуется использовать цветовую кодировку проводов для облегчения идентификации и уменьшения вероятности ошибок.

САМАЯ ПОДРОБНАЯ СБОРКА ЩИТА | ЭЛЕКТРИКА ОТ SYSTEMTOP

Учёт потребителей, создание групп

Начните с составления полного перечня потребителей, если он не был составлен во время установки электропроводки. В этот список войдут не только утюг и бра в прихожей, но и каждый провод, подходящий к щиту, который необходимо записать и пронумеровать.

Системы электроснабжения в жилых помещениях строятся по одинаковым принципам, что делает их схожими. Силовые розетки в каждой комнате подключаются отдельно, так же как и освещение. Некоторые бытовые устройства не подключаются через распределительные коробки; их провода идут напрямую к щиту. Это может быть связано не только с высокой мощностью, как у электроплиты, но и с повышенными требованиями к защите (например, бойлер должен подключаться через чувствительное УЗО) или необходимостью локального отключения (например, для кондиционера при обслуживании).

Вот примерный список для современной трёхкомнатной квартиры:

• розетки в спальне;
• розетки в гостиной;
• розетки в детской;
• розетки в санузле;
• розетки на кухне;
• розетки в коридоре и прихожей;
• подключение стиральной машины;
• подключение бойлера;
• подключение кондиционера;
• подключение электроплиты;
• освещение в спальне;
• освещение в гостиной;
• освещение в детской;
• освещение на кухне и в санузле;
• освещение в коридоре, прихожей и на балконе.

Если каждую цепь подключить к отдельному автомату и пропустить через УЗО, это будет более надёжно и удобно. Однако компактность и экономия также важны. Некоторые цепи из приведённого списка можно объединить, если нагрузка умеренная и отдельная автоматика не требуется. Например, можно объединить пункты 1 и 2, а также рассмотреть комбинации 11+12+13 и 14+15.

Важно! Для подключения слаботочных потребителей (телевизор, телефон, интернет, охранные системы) необходимо использовать отдельный бокс.

После объединения список можно преобразовать в таблицу, куда затем будут внесены данные о номиналах автоматов и УЗО.

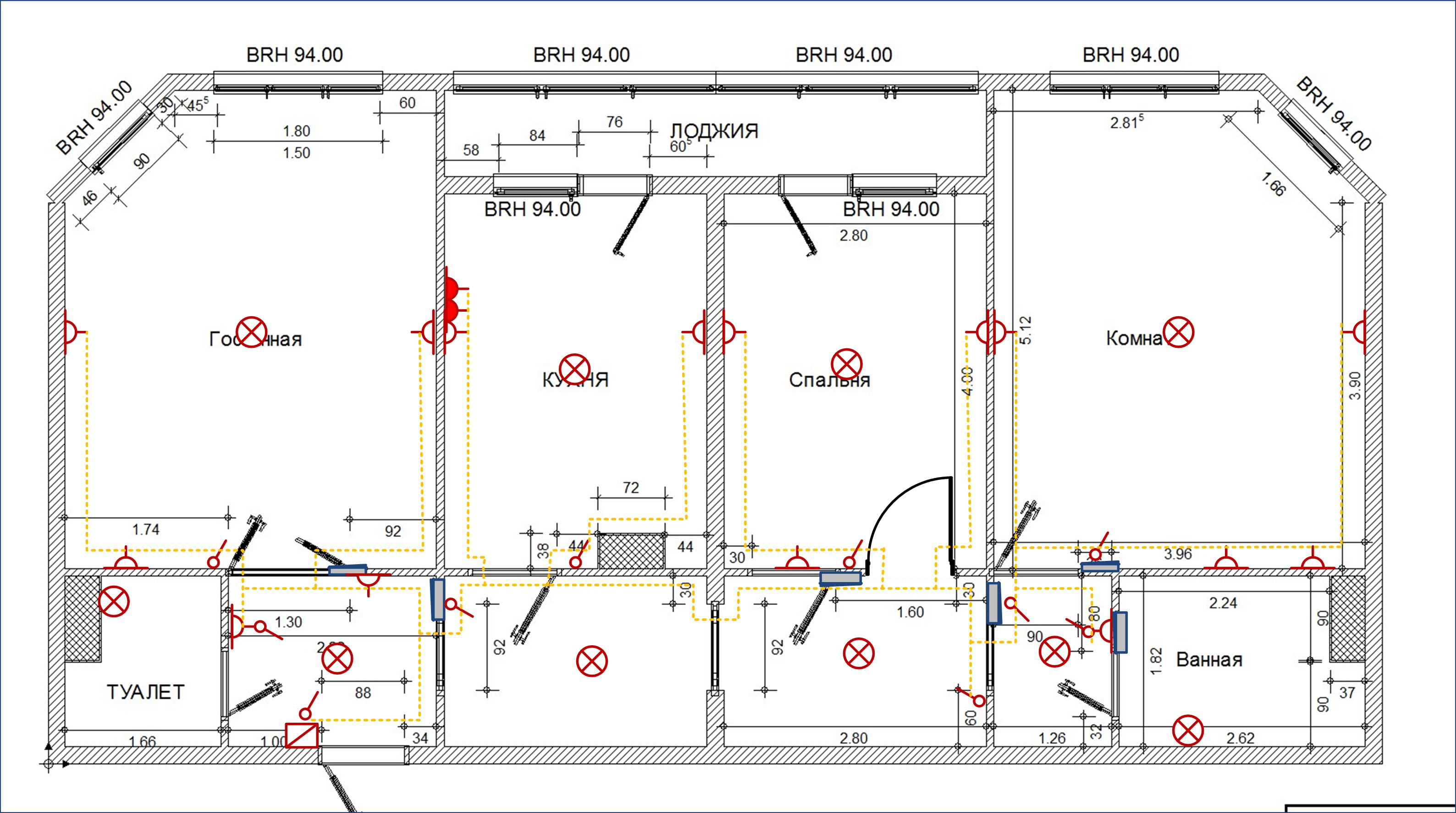

Делаем схему электрического щита

Все современные электрощиты предназначены для установки унифицированных модульных устройств. Модуль — это изделие шириной 18 миллиметров, монтируемое на DIN-рейку, и считается одним «местом». Существуют также двух- и трёхместные варианты. Нам необходимо представить принципиальную схему сборки электрощита с обозначением всех модульных устройств.

Важно учитывать, что можно подсчитать количество мест и организовать ряды. Например, автомат на 12 мест логично разместить во втором ряду, рядом с устройствами 5 и 6.

КАК САМОМУ СОБРАТЬ ЭЛЕКТРИЧЕСКИЙ ЩИТ. ДЛЯ НОВИЧКОВ И САМОСТРОЙЩИКОВ.

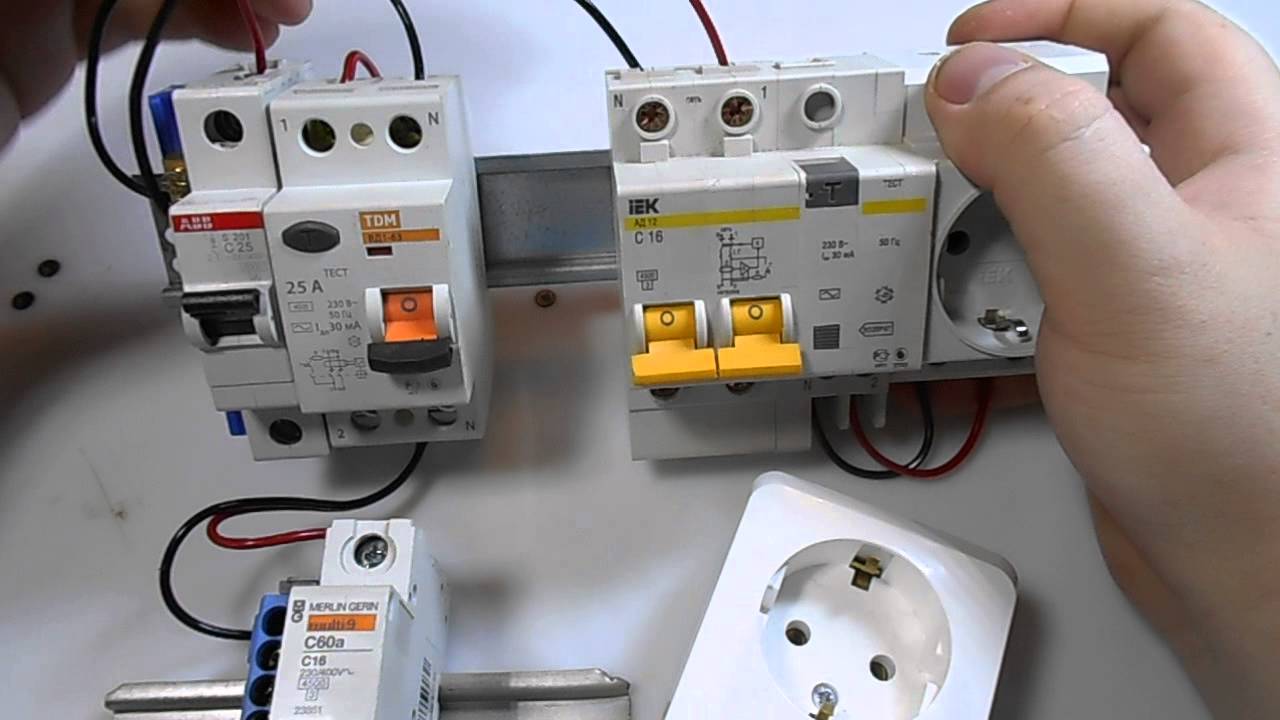

Выбор комплектующих

Корпус

Прежде всего, выберите подходящий ящик. Для квартир лучше всего подойдет встроенная модель, так как она удобна в использовании. Материал — металл или пластик — менее важен, чем качество изготовления. Наиболее практичными и комфортными считаются изделия от известных европейских брендов. Если в вашем жилье много электропроводки, полезным будет щит с возможностью снятия стенок (задней, верхней и нижней). В некоторых вариантах предусмотрено быстрое снятие или перемещение DIN-рейки.

Обратите внимание! Ключевой характеристикой ящика является количество установочных мест. Рекомендуется выбирать модель с запасом в несколько модульных мест.

Спецификация модульных устройств

Выбор защитных автоматов, УЗО, дифференциальных автоматов, контакторов и различных реле — важный этап в организации электрической системы. На монтажной рейке также можно установить модульные розетки, шины, трансформаторы, блоки питания и устройства для контроля и управления.

При выборе оборудования необходимо учитывать несколько ключевых параметров:

• номинальный рабочий ток;
• скорость срабатывания (для автоматов);
• ток отключения (для УЗО, автоматов и дифференциальных автоматов);
• допустимая частота срабатывания (для контакторов).

Эти характеристики рассчитываются для каждой цепи индивидуально. Важно, чтобы система была сбалансированной. Например, для слабых потребителей не следует устанавливать слишком мощные автоматы, так как они не смогут эффективно защитить проводку от перегрузок. Для освещения подходят автоматы с номинальным током 6 или 10 ампер, а для обычных силовых розеток потребуется устройство на 16 А. Водонагреватели, стиральные машины и кондиционеры также можно подключать через 16-амперные автоматы. Мощные электроплиты требуют защитных устройств на 20–25 ампер. Для ввода необходимо использовать двухполюсный автомат на 32–60 А в зависимости от общей потребляемой мощности объекта.

Цепи должны отключаться независимо друг от друга и, желательно, в порядке «от ветвей к стволу». Это называется селективностью, которая необходима для того, чтобы при возникновении неисправностей не обесточивался весь объект и было проще выявить проблему.

Для этого автоматы имеют «уставку» по времени срабатывания (в электротехнике также существуют уставки по частоте, мощности и напряжению). Например, если в системе установлены несколько автоматов на 25 ампер, то на потребитель ставится устройство, которое отключается за 0,1 секунды, а на вышестоящий автомат — за 0,5 секунды.

Номинальный ток УЗО следует рассматривать в сочетании с рабочим током подчинённых автоматов. Он должен быть выше, чтобы в случае возникновения проблем сначала отключался автомат, а дорогостоящее УЗО оставалось целым. К 16-амперным автоматам устанавливаются устройства защитного отключения на 20 и 25 ампер. Для автомата, предназначенного для плиты на 25 А, используется УЗО на 40 ампер.

Ток отключения УЗО определяет его чувствительность. Выделяют устройства для быстрой защиты человека, например, УЗО на 10 мА, которые устанавливаются для:

• розеток в ванной комнате;
• водонагревателей;
• стиральных машин;
• розеток в детских комнатах.

Однако такие устройства могут иногда срабатывать ложным образом, поэтому более распространены УЗО на 30 мА (для кухонных розеток, тёплого пола и т. д.). Для обеспечения пожарной безопасности используются модели с током срабатывания от 100 до 300 миллиампер.

Вспомогательные материалы

DIN-рейка обычно входит в комплект, но даже брендовые распределительные щиты не всегда имеют качественные шины. Поэтому их часто приходится приобретать отдельно. Важно, чтобы планка имела достаточное количество отверстий и была оснащена пластиковым протектором для крепления на рейке или стенках ящика. Оптимально, если токоведущие элементы шин защищены крышкой. Необходимы шины для нейтрали (ноля) и заземления.

Если по схеме предполагается подключение более двух проводников к одному модульному устройству, рекомендуется приобрести клеммные колодки для надежного и аккуратного разветвления. Эти колодки также могут быть предназначены для установки на DIN-рейку.

Для передачи напряжения между модульными устройствами (УЗО, автоматами) в одном ряду удобно использовать изолированные гребёнки. Они обеспечивают надежный контакт, выдерживают значительные нагрузки, экономят время и улучшают эргономику собранного распределительного щита. Гребёнки доступны в различных длинах и могут быть обрезаны по необходимости (не забудьте также приобрести боковые заглушки).

Для подключения многополюсной автоматики существуют гребёнки, предназначенные для нескольких независимых рядов.

При распределении фазы между рядами модульных устройств потребуется использовать кусок провода, при этом его зачищенный конец необходимо обжать в наконечнике. Лучше всего подойдут изделия длиной от одного сантиметра и более. Для зажима двух проводников в одном автомате стоит использовать двойные наконечники. Также доступны модели для трех проводов и для жил с различным сечением.

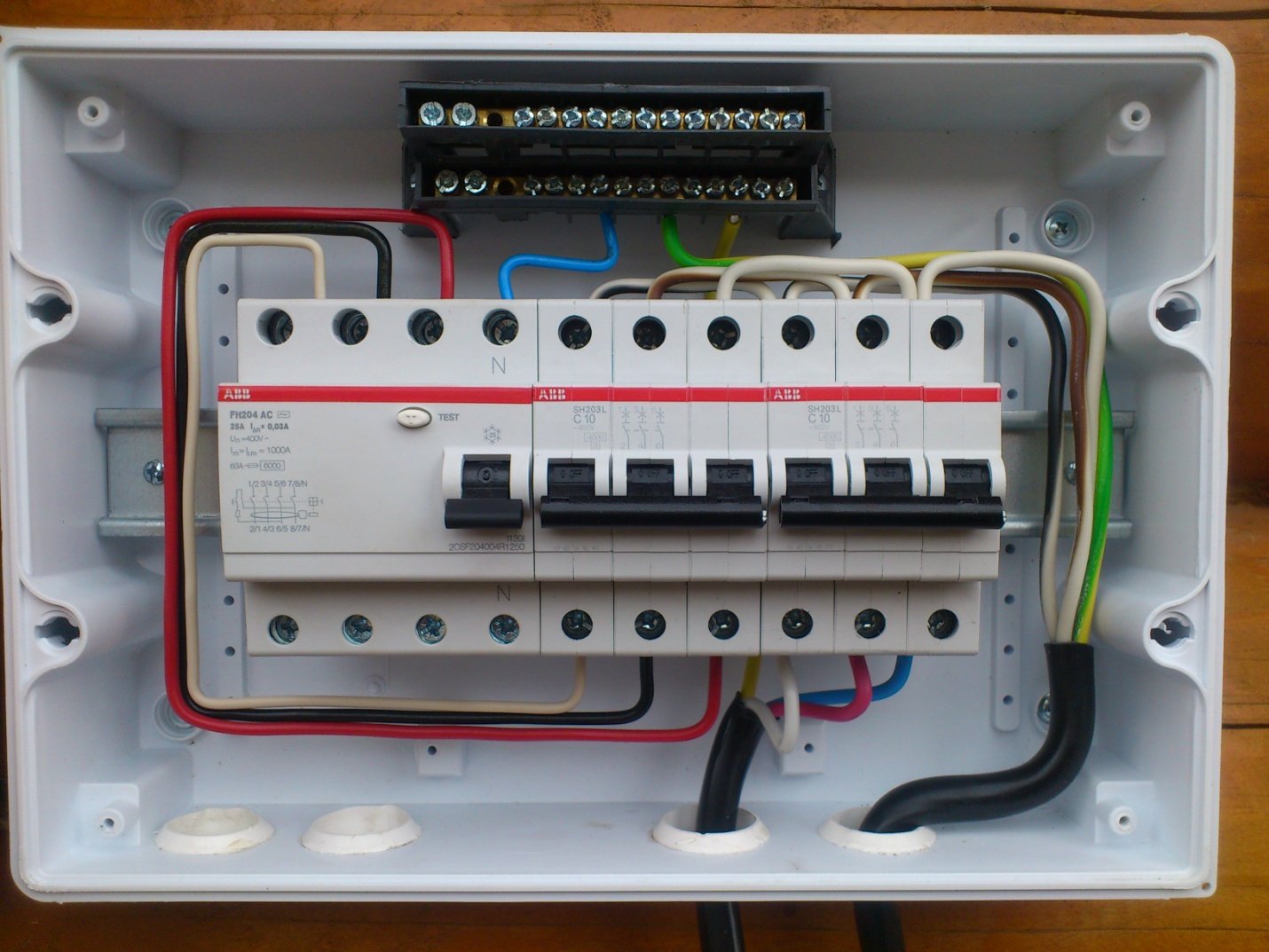

Сборка и монтаж своими руками

Перед началом работы рекомендуется организовать запасное освещение в рабочей зоне. В крайнем случае используйте налобный фонарь для переподключения. Подготовьте стол для инструментов и комплектующих. На стене установите кронштейны для временной подвязки не подключенных проводов. Разместите схему сборки электрощита в удобном для обзора месте. Убедитесь, что у вас есть все необходимые компоненты. Обесточьте вводной кабель.

1. Сборка и предварительная установка ящика. Подготовьте корпус щитка:

   • удалите заглушки на стенках ящика (в некоторых случаях может потребоваться вырезать дополнительные отверстия для ввода проводов);
   • прикрепите DIN-рейки;
   • установите шины нейтрали и заземления на стенках;
   • снимите дверцу (если она имеется);
   • подсоедините монтажные кронштейны.

   Теперь временно закрепите ящик на месте, проверив качество созданной ниши. Его следует снять, чтобы удобно работать с проводами, так как многие профессиональные электрики предпочитают выполнять часть работы на верстаке (например, устанавливать автоматику и разводить перемычки).

2. Подготовка проводов. Сначала подгоните провода по длине. Это особенно важно, если в стене нет полости для размещения излишков провода (например, в кирпичной кладке). Оставьте запас, чтобы было удобно добраться до самого удаленного автомата защиты или шины.

   Внимание! Если количество потребителей велико, имеет смысл заводить часть проводников в ящик сверху, а часть — снизу. Сгруппируйте их по этому критерию и соберите в пучки.

   Удалите внешнюю изоляцию с кабелей проводки. Лучше всего использовать специальный инструмент, который не повредит первичную изоляцию жил.
   Очистите провода так, чтобы на входе в ящик они оставались с внешней изоляцией. В идеале также должен быть защищен гофрированный канал (или труба).

   Внимание! При снятии наружной изоляции может потеряться маркировка (часто провода подписывают маркером). Рекомендуется одновременно с чисткой сразу маркировать проводники. Удобно использовать малярный скотч для пометок.

3. Установка щита на место. Прокладывайте все проводники и вводной кабель внутрь. Провода лучше разложить в один слой, учитывая порядок расположения автоматов (согласно схеме), к которым они будут подключаться.

4. Расстановка модульных устройств на DIN-рейке. Следуйте схеме, строго соблюдая соответствие номиналов. Обычно сначала фиксируют УЗО, затем его автоматы, а в конце располагают самостоятельные автоматы защиты и другие модульные устройства. Не обязательно устанавливать всю автоматику сразу; некоторым мастерам нравится подключать УЗО и автоматы поочередно, по мере крепления на рейке. На этом этапе также монтируется счетчик, если его место предусмотрено в щите.

5. Коммутация. Подключайте жилы каждой цепи или конкретного потребителя к соответствующим автоматам и шинам поочередно. Обратите внимание на несколько важных моментов:

   • работайте по порядку, например, справа налево;
   • подводите жилу к точке фиксации и отрезайте лишнее;
   • прокладывайте провода в щите по горизонтали и вертикали, повороты — только под прямым углом;
   • если места недостаточно или нет возможности заводить провода с разных сторон ящика — можно провести провода за DIN-рейкой;
   • зачищайте концы проводов от основной изоляции примерно на 1 сантиметр (используйте специальный инструмент);
   • на мягкие жилы обязательно надевайте наконечники;
   • заводите концы под зажим автомата и плотно затягивайте клемму;
   • подавайте напряжение на автомат сверху, а подключение проводника — снизу (хоть большинство устройств двусторонние, это — общепринятый стандарт);
   • проверяйте надежность фиксации, подергивая провод руками, чтобы медь не выступала над автоматами и не была зажата изоляцией;
   • собирайте пучки проводов вместе пластиковыми стяжками и размещайте их за рейкой.

   Раздавайте фазу и ноль между модульными устройствами. У непрофессионалов часто возникают трудности с коммутацией УЗО; как это делать, видно на схеме щита.
   Основную переброску в одном ряду можно сделать контактными гребёнками; при их отсутствии электрики иногда используют самодельные перемычки. Это должны быть жесткие провода сечением 4–6 квадратов.

6. Подключение ввода. Вводной кабель зажимается на главном автомате (фаза и ноль), а жила заземления — сразу уходит на шину. С автомата фаза и ноль идут либо на счетчик, либо распределяются согласно схеме.

7. Заключительный этап. Если проводка готова, потребители подключены, а электроустановочные изделия на месте, можно поочередно подавать нагрузку на отдельные линии. Каждое УЗО тестируется нажатием соответствующей кнопки (должно отключаться напряжение в контролируемой цепи). При отсутствии проблем запитывайте всю систему. Теперь осталось промаркировать автоматику, прикрепить на дверцу схему и установить крышки на корпус щитка.

Правильная и аккуратная сборка электрощитов — залог долговечной работы всей электропроводки. Не забывайте, что экономить на комплектующих не стоит. Качественная автоматика от известных производителей поможет избежать дорогостоящих аварий и может спасти жизни людей.

Проверка и тестирование системы

После завершения сборки электрического щита крайне важно провести тщательную проверку и тестирование всей системы. Это позволит убедиться в правильности подключения всех компонентов и избежать потенциальных проблем в будущем.

1. Визуальный осмотр

Первым шагом в проверке является визуальный осмотр всех соединений и компонентов. Убедитесь, что:

• Все провода правильно подключены и надежно зафиксированы.
• Нет поврежденных изоляций или оголенных проводов.
• Все автоматические выключатели и предохранители установлены на свои места.
• Нет следов перегрева или обгорания на клеммах и соединениях.

2. Проверка заземления

Заземление является критически важным элементом безопасности электрической системы. Проверьте, что:

• Заземляющий провод правильно подключен к заземляющему контакту.
• Сопротивление заземления не превышает допустимые нормы (обычно не более 4 Ом).

Для проверки сопротивления заземления можно использовать мультиметр в режиме измерения сопротивления.

3. Тестирование автоматических выключателей

Каждый автоматический выключатель должен быть протестирован на работоспособность. Для этого:

• Включите автомат и проверьте, что он нормально функционирует.
• Симулируйте короткое замыкание, нажав кнопку тестирования (если такая имеется) на автомате. Он должен сработать и отключить питание.

4. Проверка работы розеток и освещения

После проверки автоматов необходимо протестировать все розетки и освещение:

• Используйте тестер напряжения для проверки наличия напряжения в каждой розетке.
• Проверьте, что все лампы и светильники работают корректно.

5. Проверка нагрузки

Важно убедиться, что электрический щит может выдерживать предполагаемую нагрузку. Для этого:

• Подключите нагрузку к каждой группе автоматов и проверьте, что они не срабатывают при нормальной работе.
• Измерьте ток, проходящий через каждую группу, с помощью амперметра, чтобы убедиться, что он не превышает допустимые значения.

6. Финальная проверка

После выполнения всех вышеперечисленных шагов, выполните финальную проверку:

• Убедитесь, что все крышки и панели щита надежно закрыты.
• Проверьте, что все индикаторы и лампочки на щите работают корректно.
• Запишите результаты всех тестов для будущей отчетности и контроля.

Тщательная проверка и тестирование электрического щита помогут избежать серьезных проблем в будущем и обеспечат безопасность эксплуатации электрической системы. Если вы не уверены в своих силах или обнаружили какие-либо проблемы, рекомендуется обратиться к квалифицированному электрику для дальнейшей диагностики и устранения неисправностей.

Подключение заземления

Подключение заземления является одним из самых важных этапов при сборке и подключении электрического щита. Правильное заземление обеспечивает безопасность эксплуатации электрической сети, защищает оборудование от перенапряжений и минимизирует риск поражения электрическим током.

Для начала необходимо понять, что такое заземление. Это система, которая соединяет электрические устройства с землей, обеспечивая путь для тока в случае короткого замыкания или других аварийных ситуаций. Заземление помогает предотвратить накопление статического электричества и защищает людей и оборудование от электрических ударов.

Существует несколько типов заземления, но в рамках подключения электрического щита чаще всего используется защитное заземление (ПЗ). Оно предназначено для защиты людей от поражения электрическим током и обеспечения безопасной работы электрических устройств.

Для подключения заземления вам понадобятся следующие материалы и инструменты:

• Заземляющий провод (обычно медный или алюминиевый сечением не менее 6 мм²);
• Заземляющий электрод (например, металлический прут длиной не менее 2,5 метров);
• Клеммы для соединения проводов;
• Изолента или термоусадочная трубка;
• Инструменты: плоскогубцы, отвертка, нож для stripping проводов.

Первым шагом в процессе подключения заземления является установка заземляющего электрода. Он должен быть установлен в землю на глубину не менее 2,5 метра, в местах, где грунт не содержит камней и других препятствий. Если грунт слишком твердый, можно использовать несколько электродов, соединенных между собой.

После установки электрода необходимо подключить к нему заземляющий провод. Для этого используйте клеммы, которые обеспечат надежное соединение. Убедитесь, что соединение хорошо заизолировано, чтобы избежать коррозии и механических повреждений.

Затем заземляющий провод нужно провести к электрическому щиту. Внутри щита провод должен быть подключен к специальной клемме заземления, которая обычно обозначается зеленым или желто-зеленым цветом. Это важно для правильной идентификации заземляющего провода и предотвращения ошибок при подключении.

После подключения провода к клемме заземления убедитесь, что все соединения надежны и хорошо заизолированы. Проверьте, чтобы заземляющий провод не имел механических повреждений и не был подвергнут воздействию высоких температур или химических веществ.

Важно помнить, что заземление должно проверяться регулярно. Рекомендуется проводить тестирование системы заземления не реже одного раза в год, чтобы убедиться в ее работоспособности и безопасности.

В заключение, правильное подключение заземления – это залог безопасности вашей электрической сети. Не пренебрегайте этим этапом, и вы сможете избежать многих проблем, связанных с электричеством.

Обслуживание и профилактика электрического щита

это важные аспекты, которые помогут обеспечить безопасность и долговечность электрической системы вашего дома. Регулярное внимание к состоянию щита позволяет предотвратить возможные неисправности и аварийные ситуации.

Регулярные проверки

Первым шагом в обслуживании электрического щита является регулярная проверка его состояния. Рекомендуется проводить визуальный осмотр не реже одного раза в полгода. Обратите внимание на следующие моменты:

• Отсутствие повреждений: Проверьте, нет ли трещин или других повреждений на корпусе щита.
• Состояние проводов: Убедитесь, что провода не имеют видимых повреждений, перегибов или перегревов.
• Знаки перегрева: Обратите внимание на наличие обгоревших участков или запаха гари, что может свидетельствовать о перегреве.

Чистка электрического щита

Пыль и грязь могут накапливаться внутри электрического щита, что может привести к перегреву и коротким замыканиям. Для чистки используйте сухую мягкую тряпку или щетку. Важно отключить питание перед началом чистки, чтобы избежать поражения электрическим током.

Проверка и замена предохранителей

Предохранители и автоматические выключатели – это ключевые элементы защиты вашей электрической системы. Регулярно проверяйте их работоспособность. Если вы заметили, что предохранитель часто срабатывает, это может указывать на перегрузку или короткое замыкание. В таком случае рекомендуется обратиться к специалисту для диагностики проблемы.

Проверка заземления

Заземление – это важный элемент безопасности, который защищает от поражения электрическим током. Проверьте, что система заземления работает правильно. Для этого можно использовать тестер заземления или обратиться к электрику для профессиональной проверки.

Обновление схемы подключения

Если вы добавляете новые электрические приборы или изменяете конфигурацию системы, обязательно обновите схему подключения в электрическом щите. Это поможет избежать перегрузок и упростит дальнейшее обслуживание.

Профессиональное обслуживание

Несмотря на то, что многие аспекты обслуживания можно выполнить самостоятельно, рекомендуется периодически приглашать квалифицированного электрика для проведения более глубокого анализа и обслуживания электрического щита. Специалист сможет выявить скрытые проблемы и предложить решения, которые могут быть неочевидны для непрофессионала.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу вашего электрического щита, что в свою очередь повысит безопасность всей электрической системы в вашем доме.
