В данной статье мы рассмотрим, как сделать отвал для мотоблока своими руками, что позволит вам существенно упростить и ускорить процесс обработки почвы на вашем участке. Мы подробно обсудим различные виды плугов, их преимущества и недостатки, а также предоставим пошаговую инструкцию по сборке однокорпусных, поворотных и роторных конструкций. Кроме того, вы узнаете, как правильно осуществить сцепку плуга с мотоблоком, что обеспечит эффективную и безопасную работу. Эта информация будет полезна как опытным садоводам, так и новичкам, стремящимся оптимизировать свои усилия в огородничестве.

Виды плугов для мотоблока

Мотоблок позволяет выполнять различные работы на дачном участке, такие как покос травы, вспахивание почвы, выкапывание и посадка картофеля, а также посев культур. Для каждой задачи предусмотрены специальные насадки. Когда возникает необходимость вспахивания земли, многие задумываются, стоит ли приобретать заводской инструмент или изготовить мотоплуг самостоятельно.

Существует несколько типов «лопат для мотоблоков», каждая из которых имеет уникальную конструкцию. Например, плуг можно создать даже из газового баллона. Наиболее популярны следующие виды плугов для вспахивания:

• роторные;
• однокорпусные (плуг Зыкова);
• поворотные.

Поворотные и однокорпусные плуги являются ручными, в отличие от роторных. Выбор подходящего плуга зависит от предпочтений владельца. Кроме того, на мотоблок можно установить и конский плуг, достаточно лишь подогнать его размеры.

НОЖ отвал для минитрактора или мотоблока своими руками.

Однокорпусные конструкции

Эти агрегаты имеют простую конструкцию. Они оснащены одним лемехом и предназначены для работы на лёгких грунтах садов. Для более твёрдых почв такие плуги не подходят, так как могут повредиться. В этом случае потребуются более мощные модели.

Двухкорпусные плуги состоят из двух рам, каждая из которых имеет свой лемех. Эти устройства предназначены для обработки более твёрдых почв, включая первичное вспахивание. При использовании таких агрегатов, помимо вспашки, осуществляется боронование грунта, что обеспечивает высокое качество обработки почвы.

Интересные факты

Вот несколько интересных фактов о создании отвала для мотоблока своими руками:

1. Материалы и их свойства: Для изготовления отвала можно использовать различные материалы, такие как сталь, алюминий или даже прочный пластик. Сталь обеспечивает долговечность и устойчивость к износу, в то время как алюминий легче и проще в обработке, что может быть полезно для небольших мотоблоков.

2. Эргономика и эффективность: Правильная форма отвала может значительно повысить эффективность работы мотоблока. Например, угловая форма позволяет лучше захватывать и перемещать снег или землю, а также уменьшает сопротивление при движении, что снижает нагрузку на двигатель.

3. Регулировка угла наклона: Один из интересных аспектов самодельного отвала — возможность регулировки угла наклона. Это позволяет адаптировать отвал под различные условия работы, например, для более глубокого рыхления почвы или для эффективной уборки снега. Регулировка может быть выполнена с помощью простых механизмов, таких как рычаги или болты, что делает конструкцию более универсальной.

Роторные аппараты

Эти устройства значительно отличаются от аналогов. Они оснащены набором изогнутых лемехов, расположенных на оси, приводимой в движение вращением колес машины. Все элементы соединены валом. В результате почва обрабатывается на глубину 25−30 сантиметров, что упрощает процесс вспахивания.

Агрегат способен вспахивать землю, изменяя направление работы, что особенно важно для участков с труднопроходимыми и твердыми грунтами. Роторные плуги предназначены для обработки почвы, содержащей корни растений и другие препятствия, усложняющие вспахивание. Эти конструкции используются с тяжелыми и средне-тяжелыми мотоблоками.

Плуги можно разделить на два основных типа: отвальные и безотвальные. Первые предназначены для переворачивания, рыхления и обработки почвы. Безотвальные плуги подходят для работы с твердыми грунтами в засушливых регионах, где часто наблюдаются ветреные условия.

Плюсы самодельных «гаджетов»

Создание самодельного плуга имеет ряд преимуществ по сравнению с фабричными моделями. Изготавливая плуг самостоятельно, вы можете адаптировать его под конкретные требования для обработки различных типов почвы на вашем участке, будь то твердая или мягкая. Вы сможете настроить такие характеристики, как угол наклона лемеха, ширина и глубина вспахивания, а также эффективность рыхления в соответствии с вашими потребностями.

При проектировании плуга важно учитывать мощность двигателя, чтобы избежать излишней нагрузки на мотокультиватор. Это предотвратит буксование колес во время работы и обеспечит оптимальную эффективность вспашки. Если вы решите создать однокорпусные или роторные плуги, сможете выбрать материал нужного качества, что значительно увеличит срок службы устройства. Кроме того, при изготовлении плуга можно предусмотреть возможность установки дополнительных аксессуаров для более эффективного вспахивания земли.

Лопата-отвал для мотоблока САЛЮТ своими руками.

Сборка однокорпусного плуга

Одним из самых простых и эффективных самодельных устройств является однокорпусный плуг. Эта модель особенно интересна тем, кто хочет изготовить плуг для мотоблока своими руками, так как её сборка не требует особых навыков. Для создания плуга не понадобятся специализированные инструменты; достаточно обычного набора, который есть у каждого начинающего мастера.

Изготовление лемеха

Практика показывает, что лемехи требуют периодического снятия и подтачивания перед использованием для обеспечения эффективной работы. Рекомендуется изготавливать лемехи из стали 9ХС, которая используется для производства циркулярных пил. В качестве альтернативы можно рассмотреть сталь 45, но её нужно дополнительно закаливать. Также допустимо использовать обычную сталь, которая не поддается закалке, например, Ст. 5. В этом случае важно тщательно выстукивать её молотком и заточить для нормальной работы.

Производство отвала

Выбор материалов и процесс производства отвала — ключевые этапы в создании конструкции, наряду с лемехом. Отвал может быть изготовлен из различных материалов и с использованием разных технологий. Чтобы будущий владелец устройства смог выбрать оптимальный вариант для своей почвы, стоит рассмотреть распространенные методы.

Отвал можно создать следующими способами:

• Используется стальной лист толщиной 3−4 миллиметра. Для получения необходимой изогнутой формы отвала заранее приобретаются гибочные вальцы. Сначала из листа вырезается нужная форма, затем она проходит через вальцы, где ей придается требуемый контур. Если после вальцовки форма не совсем соответствует модели, её можно подправить молотком.
• Отвал можно изготовить из трубы диаметром 50−60 сантиметров и толщиной стенки 4−5 миллиметров. Перед началом работы следует создать шаблон отвала из бумаги. Угол наклона должен составлять примерно 22−32 градуса. Контур для надреза обводится карандашом и вырезается газовой горелкой. Затем поверхность обрабатывается крупнозернистой наждачной бумагой или болгаркой. При необходимости форму можно скорректировать молотком.
• Для создания самодельного отвала можно использовать шаблон от покупного плуга. Например, вырезать форму из стального листа и приложить её к отвалу. Нагревая лист, придается нужная форма по матрице.

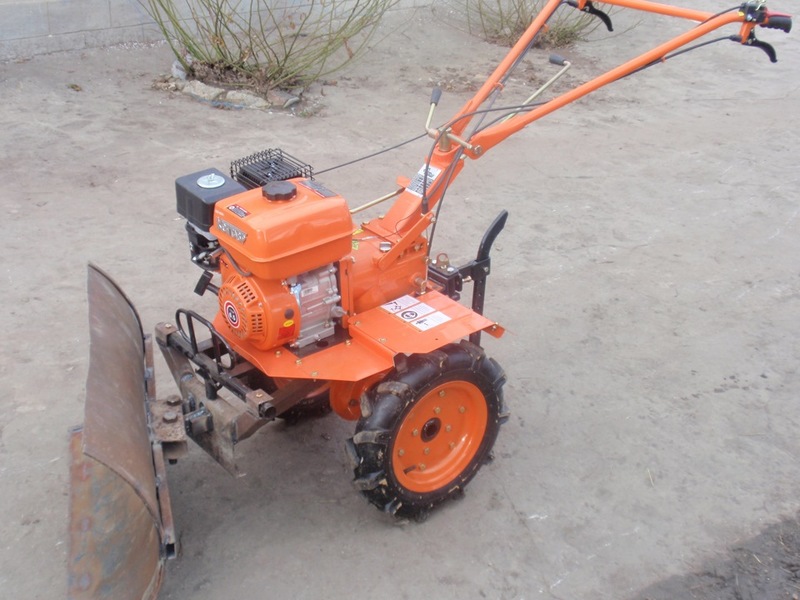

Отвал для мотоблока своими руками // Уборка снега // Жизнь в деревне

Финальный этап сборки

Для тех, кто хочет самостоятельно изготовить отвал для мотоблока, специалисты рекомендуют сначала создать макет из плотного картона. Все детали следует склеивать под определёнными углами. Если картонный образец соответствует ожиданиям, можно переходить к сборке металлической конструкции. Оптимальная толщина металла для плуга составляет 3 миллиметра.

Для соединения всех элементов потребуется минимальный опыт в сварочных работах и сварочный аппарат. В первую очередь, необходимо взять стальной лист размером 0,5 на 0,5 метра. На листе устанавливаются клинья под углом 25 градусов. Затем монтируется лемех, который приваривается к листу в двух точках. К лемеху вертикально прикрепляется бортовой щиток, который должен находиться на 1 сантиметр выше лезвия для качественного подрезания почвы. Щиток фиксируется к лемеху с помощью прихваток. После установки отвала должна получиться единая конструкция, при этом угол между лемехом и отвалом должен составлять 6−8 градусов.

Следующим шагом является правильное крепление лемеха. Если после соединения всех деталей какие-либо углы не соответствуют указанным, их следует подправить с помощью молотка. После подгонки лемеха и отвала они привариваются, а затем отвал фиксируется с помощью прихваток вместе с боковым щитком.

Сначала боковой щиток необходимо сварить с опорной планкой, а затем с пластиной, расположенной в основании. После этого к ней приваривается лемех с помощью упорного уголка. Вся конструкция должна быть тщательно проверена и измерена, чтобы убедиться, что всё правильно закреплено относительно шаблона. После этого все соединения и швы следует намертво приварить. Только после этого можно отсоединить от вспомогательного листа. Далее с помощью болгарки нужно зачистить все соединения. Части, которые будут контактировать с почвой, необходимо обработать, загрунтовать и покрасить в два слоя, в то время как остальные элементы можно покрыть одним слоем краски.

Оборотная конструкция

У данного типа оборудования есть особенности, отличающие его от стандартных моделей. Он оснащен механизмом, позволяющим поворачивать лемех при обработке соседнего ряда земли в обратном направлении. Это обеспечивает укладку почвы в том же направлении, что и в предыдущем ряду. Благодаря этому процесс вспашки проходит значительно быстрее по сравнению с традиционными вариантами.

Перед сборкой важно найти схемы готовых моделей. Создать чертежи плуга для минитрактора своими руками сможет только тот, кто обладает навыками черчения. В противном случае можно воспользоваться готовыми чертежами, доступными в интернете.

Этот тип плуга имеет три ключевые плоскости: горизонтальная полоса внизу, соединяющая две части лемеха, отвальная плоскость спереди и вертикальная полозка сбоку. Затем нужно снять лемех и отвал, положить их на пол и прикрепить к стене, при этом нижняя полозка должна быть на одном уровне с полом.

Регулировка плуга осуществляется путем опускания нижней части лемеха на 2−5 сантиметров ниже полозка. Левый и правый края отвала и лемеха должны выступать на сантиметр за уровень полозка.

Поверхность лемеха, соприкасающаяся с землёй, должна быть надежно прикреплена к отвалу без зазоров. Эти места необходимо тщательно отшлифовать, а использование дополнительных крепежей недопустимо.

После работы с почвой весь агрегат следует тщательно очистить и смазать любым подходящим средством (маслом, солидолом и т. д.), чтобы избежать коррозии во время хранения. Иногда такая конструкция может оставаться без использования на протяжении полугода, ожидая начала сезона вспашки.

https://youtube.com/watch?v=Z1nz5oH9v-o

Роторный аппарат

Эта модель кардинально отличается от других типов. Она состоит из нескольких изогнутых лемехов, расположенных на одной оси. Ось движется благодаря вращению двигателя и вала отбора мощности, что эффективно переворачивает почву. Ротационный плуг для мотоблока обрабатывает землю на глубину от 25 до 35 сантиметров с минимальными усилиями. Работать с ним проще, чем с традиционным плугом, так как он позволяет вспахивать землю не только по прямой, но и под углом. Это особенно полезно для участков с необычной формой.

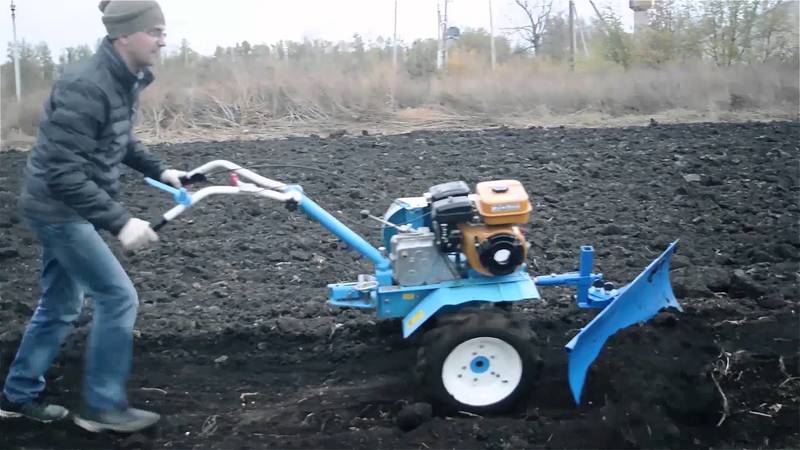

Сцепка плуга и мотоблока

Перед началом работы замените колеса на мотоблоке на грунтозацепы. Это упростит процесс вспашки.

Для установки плуга на мотоблок понадобятся следующие инструменты:

• молоток;
• два стальных стержня;
• опоры для регулировки колес.

После установки грунтозацепов можно переходить к монтажу плуга. Крепление должно быть достаточно свободным для регулировки. Для фиксации плуга к мотоблоку используются два стальных стержня, которые устанавливаются на крепежной серьге.

Регулировка конструкции должна соответствовать установленным стандартам для качественной вспашки. Колеса мотоблока устанавливаются на опоры для регулировки.

Высота опор должна соответствовать высоте обрабатываемого грунта: 15−20 сантиметров для влажной земли и 20−25 сантиметров для сухой. «Пятка» плуга должна быть выставлена параллельно поверхности земли с помощью регулировочных болтов.

После этого опустите плуг на землю и отрегулируйте ручки на уровне пояса пахаря. Затем проведите пробное вспахивание почвы, чтобы проверить настройки плуга. Обратите внимание на глубину вспашки, качество отвала почвы и расстояние между бороздами. Оно должно составлять не менее 10 сантиметров; если расстояние больше, потребуется перенастроить агрегат.

Самодельная лопата-отвал для очистки снега из газового баллона для мотоблока "ОКА".

Выбор материалов для изготовления отвала

При изготовлении отвала для мотоблока важным этапом является выбор правильных материалов. Отвал должен быть прочным, устойчивым к механическим повреждениям и коррозии, а также легким в обработке. Рассмотрим основные материалы, которые можно использовать для создания отвала.

Сталь – один из самых распространенных материалов для изготовления отвала. Она обладает высокой прочностью и долговечностью. Для создания отвала лучше всего использовать сталь толщиной от 3 до 5 мм. Такой материал обеспечит необходимую жесткость конструкции и позволит справляться с различными типами грунта. Также стоит обратить внимание на марку стали: углеродная сталь с хорошими антикоррозийными свойствами будет оптимальным выбором.

Алюминий – легкий и коррозионностойкий материал, который также может быть использован для отвала. Однако, несмотря на его преимущества, алюминий менее прочен, чем сталь, и может не выдержать больших нагрузок. Поэтому, если вы планируете использовать отвал для тяжелых работ, лучше отдать предпочтение стали.

Металлические профили – использование профилей, таких как уголки или швеллеры, может значительно увеличить прочность конструкции. Профили могут быть использованы для создания каркаса отвала, что позволит распределить нагрузку и повысить устойчивость к деформациям. Важно выбирать профили с достаточной толщиной и прочностью.

Покрытие – для защиты отвала от коррозии рекомендуется использовать специальные антикоррозийные краски или грунтовки. Это поможет продлить срок службы отвала и сохранить его внешний вид. Также можно рассмотреть возможность использования оцинкованной стали, которая обладает хорошими антикоррозийными свойствами.

При выборе материалов для отвала важно учитывать не только их прочность и устойчивость к коррозии, но и доступность и стоимость. Оптимальным вариантом будет сочетание различных материалов, что позволит создать надежную и долговечную конструкцию, способную справляться с любыми задачами на вашем участке.

Тестирование и настройка отвала

После того как вы собрали отвал для мотоблока, важно провести его тестирование и настройку, чтобы обеспечить максимальную эффективность работы и безопасность. Этот процесс включает в себя несколько этапов, которые помогут вам убедиться, что отвал функционирует должным образом и соответствует вашим требованиям.

1. Первоначальная проверка

Перед тем как приступить к тестированию, убедитесь, что все крепления и соединения надежно зафиксированы. Проверьте, нет ли видимых повреждений или дефектов в конструкции. Убедитесь, что отвал правильно установлен на мотоблоке и не мешает его работе.

2. Настройка угла наклона

Угол наклона отвала играет ключевую роль в его эффективности. Для этого вам нужно будет отрегулировать крепления, чтобы изменить угол наклона. Обычно угол должен быть в пределах 30-45 градусов относительно поверхности земли. Попробуйте несколько вариантов и выберите тот, который обеспечивает наилучший результат при работе с различными типами грунта.

3. Тестирование на разных типах грунта

После настройки угла наклона проведите тестирование отвала на различных типах грунта: песчаном, глинистом и черноземном. Это поможет вам понять, как отвал справляется с различными условиями. Обратите внимание на то, как он справляется с рыхлением, выемкой и перемещением материала. Если отвал не справляется с задачей, возможно, потребуется внести дополнительные изменения в конструкцию или угол наклона.

4. Проверка устойчивости и маневренности

Во время тестирования важно также оценить устойчивость и маневренность мотоблока с установленным отвалом. Проверьте, как он ведет себя на поворотах и при изменении направления движения. Убедитесь, что отвал не создает дополнительной нагрузки на мотоблок и не мешает его управляемости.

5. Регулировка высоты отвала

Высота отвала также может быть важным параметром, который влияет на его работу. Если отвал слишком низко или высоко расположен, это может привести к неэффективной работе. Попробуйте регулировать высоту, чтобы найти оптимальное положение для вашего типа работы. Это особенно актуально, если вы планируете использовать отвал для различных задач, таких как уборка снега или выемка грунта.

6. Заключительные проверки

После всех настроек и тестов проведите заключительные проверки. Убедитесь, что все элементы конструкции надежно закреплены, и нет никаких люфтов или стуков. Проверьте, как отвал работает в реальных условиях, и при необходимости внесите последние корректировки.

Тестирование и настройка отвала — это важный этап, который поможет вам добиться максимальной эффективности и долговечности вашего устройства. Не спешите с использованием отвала в полевых условиях, пока не будете уверены в его надежности и функциональности.

Уход и обслуживание самодельного отвала

Уход и обслуживание самодельного отвала для мотоблока — это важные аспекты, которые помогут продлить срок службы вашего оборудования и обеспечить его эффективную работу. Правильный уход включает в себя регулярные проверки, чистку, смазку и, при необходимости, ремонт.

Регулярные проверки: Каждые несколько использований отвала необходимо проводить визуальный осмотр. Обратите внимание на наличие трещин, деформаций и других повреждений. Особое внимание уделите креплениям и соединениям, так как они могут ослабевать со временем. Если вы заметили какие-либо проблемы, лучше устранить их сразу, чтобы избежать более серьезных поломок в будущем.

Чистка: После каждого использования отвала рекомендуется очищать его от грязи, снега и других загрязнений. Это поможет предотвратить коррозию и продлить срок службы металла. Для чистки можно использовать жесткую щетку или шланг с водой. Важно не использовать абразивные материалы, которые могут повредить поверхность отвала.

Смазка: Все подвижные части отвала, такие как шарниры и крепления, требуют регулярной смазки. Используйте качественные смазочные материалы, которые подходят для работы в условиях повышенной влажности и низких температур. Смазка поможет избежать износа деталей и обеспечит плавное движение отвала.

Ремонт: В случае обнаружения повреждений, таких как трещины или износ, необходимо провести ремонт. Небольшие трещины можно заварить, а изношенные детали заменить новыми. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать ухудшения ситуации.

Хранение: Правильное хранение отвала также играет важную роль в его долговечности. Храните отвал в сухом и защищенном от влаги месте, чтобы избежать коррозии. Если вы планируете длительное хранение, рекомендуется покрыть отвал специальным антикоррозийным средством.

Следуя этим простым рекомендациям, вы сможете обеспечить надежную и долгую службу вашего самодельного отвала для мотоблока, что в свою очередь повысит эффективность работы на вашем участке.
