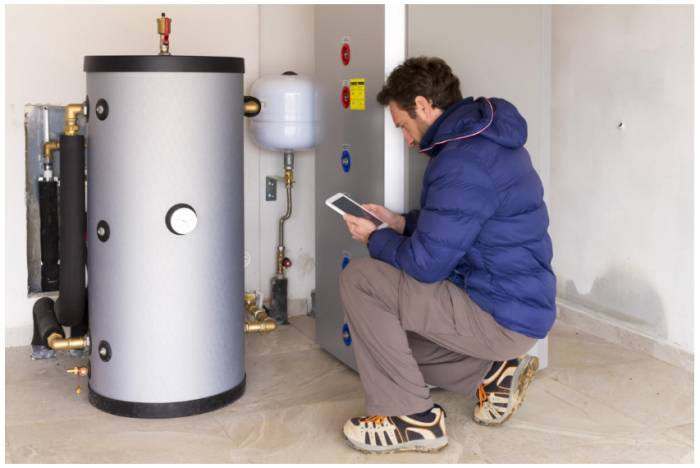

В данной статье мы рассмотрим процесс установки и подключения мембранного расширительного бака в системе отопления, который играет ключевую роль в обеспечении стабильной работы отопительного оборудования. Мембранные расширительные баки помогают компенсировать изменение объема воды в системе при нагревании, предотвращая избыточное давление и возможные повреждения трубопроводов и радиаторов. Правильная установка и настройка этого устройства не только продлевают срок службы отопительной системы, но и повышают ее эффективность, что особенно важно для владельцев частных домов, стремящихся к комфортным условиям проживания и экономии на отоплении.

Что такое мембранный расширительный бак? Какую функцию оборудование выполняет в системе отопления

Система водяного отопления работает так, что теплоноситель изменяет свою температуру. Горячая вода, проходя по трубам, может как нагреваться, так и остывать, что приводит к колебаниям давления в трубопроводах, радиаторах и соединительных элементах. Поскольку система герметична, избавиться от избыточного теплоносителя при его расширении невозможно. Это создает риск разрыва трубопровода с горячей водой, что представляет серьезную угрозу для жильцов. В результате могут пострадать как трубы, так и отопительный котел. Некоторые считают, что установка сбросного клапана решит проблему, но это может только усугубить ситуацию.

При открытии клапана в систему обязательно попадет воздух, что приведет к образованию воздушных «подушек» и нарушит циркуляцию теплоносителя. Кроме того, потребуется периодически добавлять теплоноситель, так как при понижении температуры объем жидкости уменьшается. Все эти действия создают множество неудобств. Однако существует простое решение — установка и подключение мембранного расширительного бака в систему отопления. Это надежный способ обеспечить стабильную работу отопительного оборудования.

Производители мембранных расширительных баков предлагают разнообразное оборудование с различными техническими и дизайнерскими характеристиками.

Без ЭТОГО ваша система отопления может ВЗОРВАТЬСЯ! / Куда и как установить расширительный бак?

Внутреннее устройство мембранного расширительного бака? Принцип действия оборудования

Перед установкой мембранного расширительного бака в отопительную систему важно ознакомиться с его конструкцией и принципом работы.

Этап установки	Описание действий	Рекомендации
Подбор бака	Выберите мембранный расширительный бак, исходя из объема системы отопления и давления.	Убедитесь, что бак соответствует требованиям системы.
Подготовка места	Определите место для установки бака, желательно в вертикальном положении.	Убедитесь, что место доступно для обслуживания.
Подключение	Подключите бак к системе отопления, используя подходящие фитинги и трубы.	Используйте герметик для предотвращения утечек.
Настройка давления	Проверьте и отрегулируйте давление в баке до рекомендованного уровня.	Давление должно быть на 0,2-0,3 бар ниже рабочего давления системы.
Проверка работы	Запустите систему отопления и проверьте работу бака.	Убедитесь, что бак правильно выполняет свою функцию, нет утечек.

Интересные факты

Вот несколько интересных фактов о мембранных расширительных баках в системах отопления:

1. Принцип работы: Мембранные расширительные баки работают по принципу разделения пространства на две части — одна заполнена водой, а другая — воздухом или инертным газом. При нагревании воды и увеличении её объёма, избыточное давление передаётся на мембрану, которая сжимает газ, предотвращая тем самым повреждение системы отопления.

2. Устойчивость к коррозии: Многие современные мембранные расширительные баки изготавливаются из материалов, устойчивых к коррозии, таких как нержавеющая сталь или специальные полимеры. Это значительно увеличивает срок службы устройства и снижает риск утечек, что особенно важно в системах с высокой температурой и давлением.

3. Энергосбережение: Установка мембранного расширительного бака может способствовать повышению энергоэффективности системы отопления. Он помогает поддерживать стабильное давление в системе, что позволяет котлу работать более эффективно и снижает потребление энергии, а также уменьшает риск перегрева и повреждения оборудования.

Как настроить расширительный бак в системе отопления

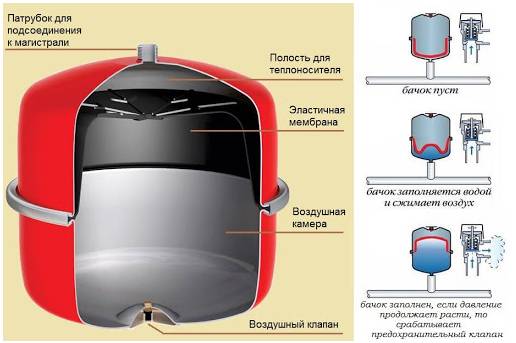

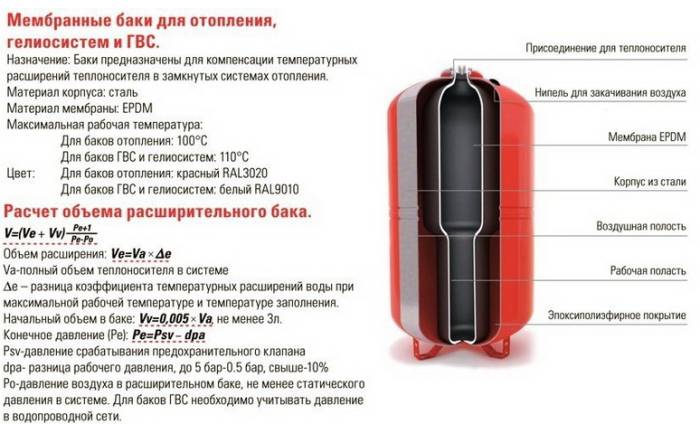

Внутреннее устройство мембранного расширительного бака

Мембранный расширительный бак — это контейнер с мембраной, изготовленной из специальной резины. Она делит внутреннее пространство на две секции:

• Первая секция предназначена для теплоносителя, то есть горячей воды.
• Вторая секция используется для сжатого воздуха. В некоторых случаях вместо воздуха применяют инертную газовую смесь или азот, который состоит из двух атомов. Этот газ не имеет цвета и запаха.

Как работает установка

Технические параметры мембранного расширительного бака указаны в сопроводительной документации к оборудованию.

• В начале работы давление в системе находится в равновесии, и расширительный мембранный бак заполнен воздухом.
• При повышении температуры воды её объем увеличивается.
• Избыточный объем воды перемещается в мембранный бак.
• Давление воздуха в газовой камере возрастает с нагреванием жидкости из-за эластичности мембранной перегородки.
• Когда температура падает и объем воды уменьшается, давление в системе компенсируется расширением газа в мембранном баке. Это приводит к колебаниям давления в пневмокамере и обеспечивает стабильную работу системы.

Во время работы отопительной системы газовая смесь не контактирует с жидкостью, что практически исключает риск образования ржавчины.

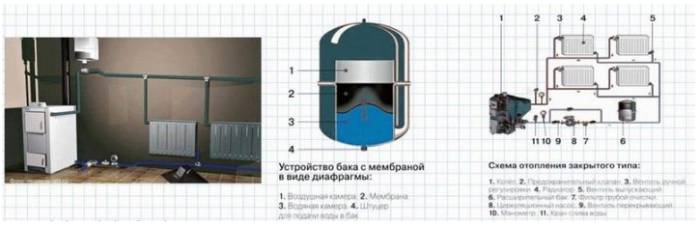

Все модели мембранных расширительных баков для отопительных систем оснащены предохранительными клапанами, предотвращающими опасное давление во время эксплуатации. В расширительных баках используются два типа встроенных мембран:

• Баллонная мембрана. Она не контактирует с внутренней поверхностью корпуса, что позволяет при необходимости заменить её.
• Диафрагменная мембрана. Применяется в отопительных системах с небольшим объемом теплоносителя. Заменить диафрагму невозможно, и в случае её неисправности потребуется купить новый расширительный мембранный бак.

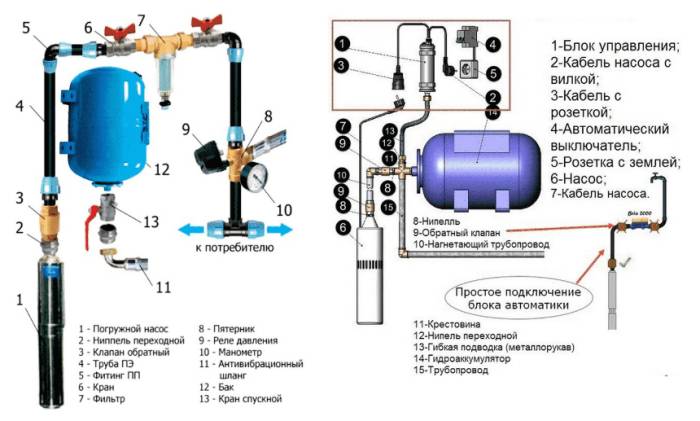

Правильное подключение расширительного бака в закрытой системе отопления. Как накачать воздух в Бак?

В чем преимущества расширительных баков с внутренней мембраной

Установка расширительного бака — это простая задача, которую можно выполнить самостоятельно.

При монтаже мембранных баков нет строгих требований к качеству жидкости. Если на мембране образуются отложения солей жесткости, её легко заменить.

Если мембраны изготовлены из бутила или резины, такое оборудование можно использовать в системах с питьевой водой.

Для стабильной работы отопительной системы потребуется лишь небольшое количество газовоздушной смеси.

Жидкий теплоноситель, например вода, находится в закрытом пространстве, что предотвращает испарение и потери.

Расширительный бак не содержит движущихся частей, что значительно снижает эксплуатационные затраты.

Что надо знать перед тем, как купить мембранный расширительный бак

Мембранный бак и гидроаккумулятор — это разные устройства. Не всегда стоит доверять рекомендациям продавцов. Важно самостоятельно разобраться в их основных отличиях, которые заключаются в функциональных возможностях.

Гидроаккумулятор служит защитным элементом в системе, тогда как расширительный бак помогает смягчить влияние температурных изменений.

В чем заключается отличие между расширительными баками закрытого и открытого типа

Чтобы принять обоснованное решение, важно понимать разницу между двумя видами баков.

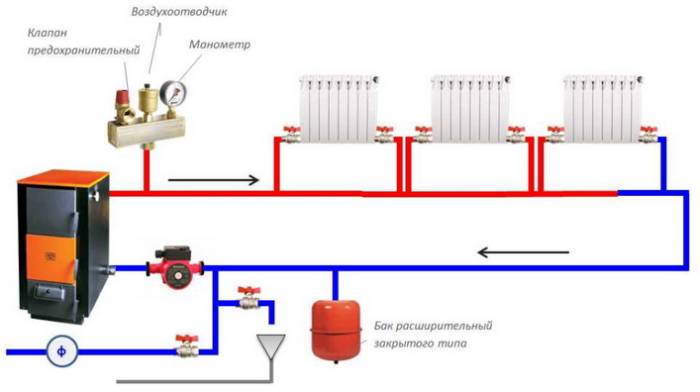

Закрытый расширительный мембранный бак

При установке расширительного бака закрытого типа важно учитывать, что комплект должен включать следующие элементы:

Манометр. Для домашних отопительных систем подойдет манометр с максимальным пределом измерения 4 атм. Если ваш котел оснащен автоматикой, в нем может быть встроенный манометр. Этот прибор позволяет отслеживать изменения в работе системы отопления и принимать необходимые меры. Установка манометра должна производиться в удобном для доступа месте, чтобы вы могли легко считывать показания. Перед манометром не должно быть запорных устройств.

Предохранительный клапан. Этот элемент предназначен для сброса воды из системы отопления, если давление превышает допустимые значения. Обычно установленный предел составляет 3,0 атм, но для менее надежных систем он может быть около 1,8 атм. Информация о допустимом давлении обычно указывается производителем в инструкции.

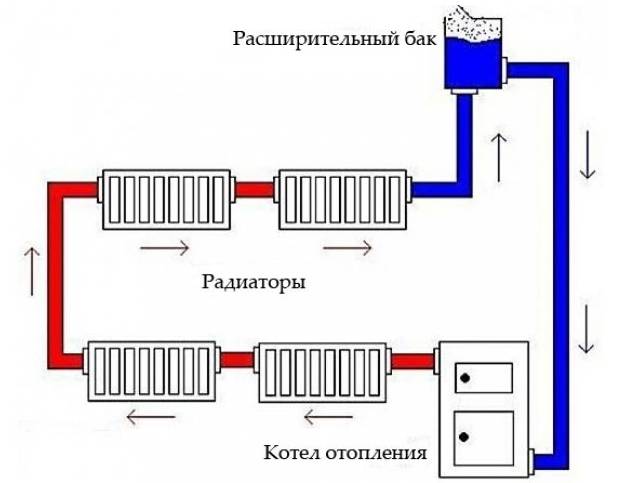

Открытый тип расширительного мембранного бака

Этот тип бака устанавливается на самой высокой точке здания, предназначенного для отопления, например, на чердаке или мансарде. Для сброса избыточной воды предусмотрена переливная труба. Система также оснащена устройством, которое автоматически открывает подачу воды, если уровень жидкости опускается до критической отметки. Чтобы предотвратить замерзание воды зимой, необходимо установить трубу для циркуляции теплоносителя.

Как видно из описания, открытые модели имеют несколько недостатков:

• Громоздкая конструкция создает сложности при установке.
• Не герметичная система позволяет воздуху из водопроводных труб и котла способствовать коррозии.

Какой объем должен быть у мембранного расширительного бака? Методы расчета

Объем расширительного бака — одна из ключевых характеристик этого устройства. Выбор дешевого бака с небольшими размерами для большого дома может привести к серьезным последствиям, таким как разрыв трубопроводов или повреждение котла.

Профессионалы советуют не углубляться в сложные расчеты. Практика показывает, что для корректной работы системы отопления необходимо выбирать бак объемом, равным одной десятой от общего объема системы. Для этого нужно слить воду и измерить количество теплоносителя с помощью ведра. Также можно произвести расчет, зная длину и диаметр трубопроводов, не забывая учитывать объем воды в котле.

Существует и другой способ расчета, основанный на мощности котла: на каждый киловатт мощности потребуется около 15 литров теплоносителя.

Для тех, кто предпочитает использовать формулы для определения рабочих параметров расширительного бака, мы предлагаем следующий пример:

Как правильно рассчитать диаметры труб для присоединения расширительного бака

Определить параметры труб для подключения к расширительному баку достаточно просто. Существует много информации на эту тему. Чтобы не перегружать вас сложными формулами и терминами, мы предлагаем ознакомиться с видеороликом. В нем автор подробно и доступно объясняет все аспекты вопроса.

Как выбрать место для установки расширительного мембранного бака в системе отопления

При выборе места для установки расширительного бака обычно рассматриваются два основных варианта:

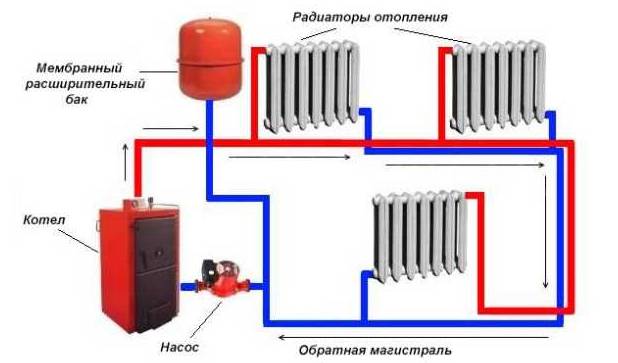

Установка мембранного бака на «обратке»

Практика показывает, что это наиболее эффективное решение. Оборудование не испытывает стрессовых нагрузок. Отопительная система работает без сбоев длительное время, а аварийные ситуации возникают крайне редко.

Установка бака на нисходящем участке трубопровода

Этот метод менее надежен, чем предыдущий. В системе отопления могут возникать сбои. В расширительную камеру может попадать водяной пар. Компенсация давления не всегда достигает необходимых уровней, что может сократить срок службы оборудования.

Правила установки мембранного расширительного бака

При установке оборудования важно учитывать несколько рекомендаций для обеспечения оптимальной работы бака. К ним относятся выбор места, использование вспомогательных материалов и инструментов. Особенно важно избегать ошибок при выборе шланга для соединения бака с отопительной системой. Рассмотрим эти аспекты подробнее.

Выбор места для установки бака

• Установку бака не следует проводить слишком близко к стене, чтобы избежать неудобств при ремонте. Необходимо обеспечить свободный доступ к баку.
• Высота установки бака должна быть удобной для обслуживания.
• Рекомендуется установить запорную арматуру для отключения оборудования при необходимости, например, для замены или ремонта.
• Все коммуникации, подключенные к баку, должны быть закреплены отдельно, чтобы избежать избыточной нагрузки на его патрубок.
• Температура в помещении, где будет установлен бак, должна быть выше нуля.

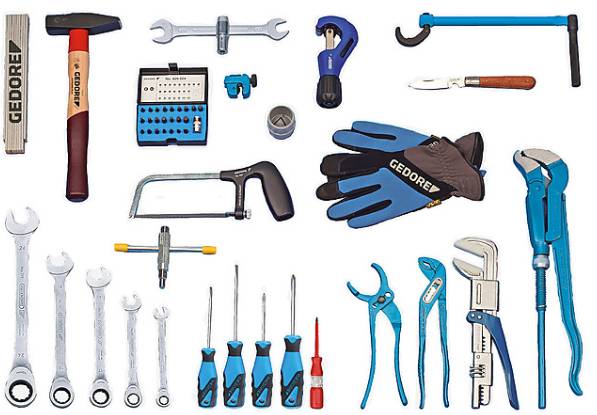

Набор инструментов для монтажа и вспомогательные материалы

Стандартный сантехнический набор станет отличным помощником для качественного монтажа. Вот список основных инструментов, которые вам понадобятся:

• Газовый ключ. Этот инструмент необходим для обслуживания и ремонта систем отопления. Рекомендуется обратить внимание на ключ «баклан», который выпускается в размерах от 1 до 4. Наиболее универсальным вариантом считается ключ под номером 2.
• Разводной ключ. Он пригодится для работы с металлопластиковыми трубами.
• Универсальная отвертка. Этот инструмент нужен для выполнения различных задач, связанных с обслуживанием отопительных и сантехнических систем. Обратите внимание на модели с удобной эргономичной ручкой.
• Пистолет для герметика. Использование этого инструмента значительно ускорит процесс работы.
• Силиконовый герметик часто применяется для смазки. Он идеально подходит для пропитки сантехнического льна. Выбирайте герметик, предназначенный для герметизации соединений под давлением.
• Комплект креплений для установки оборудования на стену. Он выдерживает нагрузку до 50 кг. Все элементы комплекта можно приобрести отдельно.
• Все инструменты и материалы имеют свои температурные ограничения. Убедитесь, что их характеристики соответствуют вашим условиям эксплуатации.

По каким параметрам выбирают шланги для подключения бака к системе

При установке системы отопления обычно используются гибкие шланги. Они обеспечивают подвижность оборудования, что важно как во время монтажа, так и при профилактических и ремонтных работах. Шланги для подключения трубопроводов к баку изготавливаются из нержавеющей стали.

Перед покупкой гибкого соединения уточните диаметр штуцера на мембранном баке.

Преимущества гибких шлангов:

• Внутренняя резьба обеспечивает высокий уровень безопасности и надежности, а также длительный срок службы.
• Установка оборудования проходит без затруднений.
• Уровень шума и вибрации значительно ниже по сравнению с жесткими соединениями.
• Исключены процессы коррозии.
• Шланги устойчивы к перепадам давления и температуры.

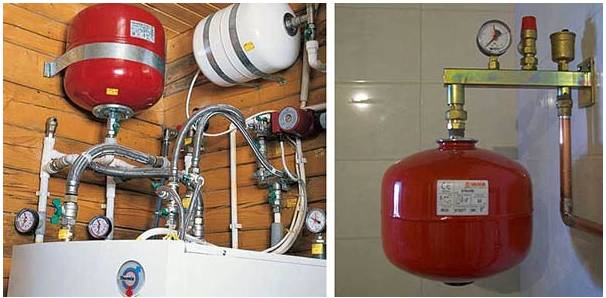

Инструкция по монтажу расширительного бака в системе отопления

Бак можно установить самостоятельно или обратиться к профессионалам. Если у вас возникли сложности в процессе установки, проконсультируйтесь с экспертами.

• Убедитесь в прочности стены, на которую будет монтироваться бак.
• Отметьте места для сверления. Сделайте отверстия для дюбелей с помощью дрели и сверла диаметром 8,0 мм.
• Для крепления скобы используйте шурупы из комплекта.
• Закрепите бак с помощью специального хомута.

При установке бака учтите следующие советы:

• Бак можно размещать как на обратной, так и на подающей линии.
• Расположение бака не имеет строгих ограничений, однако оптимально устанавливать его с верхней воздушной камерой. Это поможет избежать гравитационных воздействий, которые могут увеличить давление на мембрану со стороны водяной камеры. Такое размещение способствует увеличению срока службы и повышает устойчивость системы к температурным колебаниям.
• Избегайте установки в местах, где возможно образование завихрений теплоносителя. Обычно это участок трубопровода перед насосом, отвечающим за рециркуляцию жидкости.

Важно! Если вы решили установить мембранный расширительный бак в системе отопления на всасывающей линии, расстояние до насоса должно быть минимальным.

Подготовка расширительного бака к работе. Измерение и регулировка давления

После установки расширительного бака его нужно подключить к системе. Важно определить необходимое давление и настроить параметры. Следуйте приведенным шагам:

• Установите, где в внутреннем пространстве находится камера с газовоздушной смесью. Обратитесь к инструкции, прилагаемой к устройству. В ней содержится информация о внутреннем устройстве бака и схемы подключения к системе отопления.
• На внешней стороне бака, над газовоздушной камерой, есть заглушка. Открутите или снимите её, чтобы получить доступ к золотнику, похожему на золотник на автомобильном колесе.

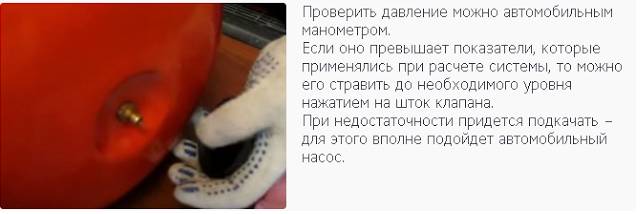

Теперь можно измерить давление в газовоздушном отсеке. Процесс описан ниже:

Вся необходимая информация также представлена в инструкции. Обратите внимание на указанные значения, так как они могут различаться для разных моделей.

Имейте в виду, что во время транспортировки и длительного хранения воздух может просачиваться даже через мелкие неплотности. Ошибки в перепаде давления при установке могут снизить эффективность работы системы отопления и привести к разрыву труб или сбоям в работе котла.

• Перед началом измерений заполните систему теплоносителем.
• Выберите перепад давления, подходящий для вашей установки.
• Предположим, что давление в трубопроводах во время работы составляет 1,5 бар. Чтобы обеспечить плотное прилегание мембраны со стороны жидкого теплоносителя, создайте разницу в давлении между системой и газовоздушной камерой бака в пределах 0,3-0,5 бар.
• Достигните нужного перепада, выпустив газ из камеры или добавив его.
• На заключительном этапе заполните трубопроводы водой и включите котел.

Если у вас остались вопросы по настройке расширительного бака, посмотрите видео. Автор подробно объясняет все аспекты наладки системы.

Заключение

Установка мембранного расширительного бака в отопительной системе не требует специальных навыков и может быть выполнена самостоятельно. Если возникнут трудности, не стесняйтесь обратиться за советом к опытным специалистам или воспользоваться их услугами.

Перед покупкой важно определить оптимальный объем расширительного бака для вашей системы. Рекомендации по этому вопросу представлены в предыдущих разделах.

Чтобы избежать ошибок при пусконаладочных работах, внимательно ознакомьтесь с инструкцией, прилагаемой к каждой модели мембранного бака.

Для крупных зданий с протяженной системой отопления можно установить несколько расширительных баков. Это поможет стабилизировать работу системы и повысить ее надежность и безопасность.

Обслуживание и профилактика мембранного расширительного бака

Обслуживание мембранного расширительного бака является важной частью поддержания эффективной работы системы отопления. Правильное обслуживание позволяет предотвратить возможные проблемы и продлить срок службы устройства. Рассмотрим основные аспекты, которые необходимо учитывать при обслуживании и профилактике мембранного расширительного бака.

Регулярная проверка давления

Одним из ключевых моментов в обслуживании мембранного расширительного бака является регулярная проверка давления в баке. Давление должно соответствовать рекомендованным значениям, указанным в инструкции производителя. Обычно оно составляет от 1 до 1,5 бар для систем отопления. Если давление ниже нормы, это может привести к недостаточной компенсации расширения воды, что в свою очередь может вызвать повреждение системы.

Проверка мембраны

Мембрана является основным элементом расширительного бака, и ее состояние напрямую влияет на работу устройства. Рекомендуется периодически проверять мембрану на наличие повреждений, трещин или утечек. Если мембрана изношена или повреждена, ее необходимо заменить. Это можно сделать самостоятельно или обратиться к специалистам.

Очистка и осмотр

Регулярная очистка расширительного бака от загрязнений и осадков также важна для его нормальной работы. Необходимо осматривать бак на наличие коррозии, ржавчины или других повреждений. Если вы заметили какие-либо проблемы, рекомендуется провести профилактическое обслуживание или заменить бак.

Проверка соединений и трубопроводов

Важно также проверять соединения и трубопроводы, которые подключены к расширительному баку. Убедитесь, что нет утечек, и все соединения надежны. Утечки могут привести к снижению давления в системе и, как следствие, к ее неэффективной работе.

Сезонное обслуживание

Перед началом отопительного сезона рекомендуется проводить полное обслуживание системы, включая мембранный расширительный бак. Это включает в себя проверку давления, состояния мембраны, очистку и осмотр всех компонентов системы. Также стоит обратить внимание на уровень антифриза, если система работает на его основе.

Запись результатов обслуживания

Ведение записей о проведенных проверках и обслуживании поможет отслеживать состояние мембранного расширительного бака и системы отопления в целом. Записывайте дату проверки, результаты и проведенные действия. Это позволит вам своевременно реагировать на возможные проблемы и планировать профилактические мероприятия.

Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу мембранного расширительного бака и всей системы отопления в целом. Регулярное обслуживание не только продлит срок службы оборудования, но и повысит его эффективность, что в конечном итоге сэкономит ваши средства на отопление.

Типичные ошибки при установке и подключении расширительного бака

Установка и подключение мембранного расширительного бака в системе отопления – это важный этап, который требует внимательности и точности. Ошибки на этом этапе могут привести к серьезным проблемам в работе системы. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при установке и подключении расширительного бака.

1. Неправильный выбор места установки

Одной из самых распространенных ошибок является выбор неправильного места для установки расширительного бака. Он должен быть установлен в вертикальном положении, в месте, где не будет подвержен воздействию низких температур и влаги. Установка в подвале или на чердаке без дополнительной теплоизоляции может привести к замерзанию воды в баке и его повреждению.

2. Игнорирование давления в системе

Перед установкой расширительного бака необходимо проверить давление в системе отопления. Если давление слишком низкое или высокое, это может привести к неправильной работе бака. Рекомендуется установить бак при давлении, соответствующем требованиям производителя, обычно это 1-1,5 бар. Неправильное давление может вызвать утечки или повреждение мембраны.

3. Неправильное подключение к системе

Расширительный бак должен быть подключен к системе отопления правильно. Часто допускается ошибка в подключении, когда бак устанавливается на обратной линии, а не на подающей. Это может привести к тому, что бак не будет выполнять свои функции, и система будет работать неэффективно. Также важно следить за тем, чтобы не было перекрытий и заужений в трубопроводах, что может вызвать повышенное давление и сбои в работе системы.

4. Пренебрежение установкой запорной арматуры

Необходимо установить запорные краны на входе и выходе из расширительного бака. Это позволит в случае необходимости отключить бак от системы для проведения обслуживания или замены. Игнорирование этого этапа может привести к сложностям в обслуживании и ремонте системы.

5. Отсутствие регулярного обслуживания

После установки расширительного бака важно проводить регулярное обслуживание. Это включает в себя проверку давления в баке, состояния мембраны и соединений. Пренебрежение этими действиями может привести к преждевременному выходу бака из строя и необходимости его замены.

6. Неправильная настройка давления на насосе

Если в системе установлен насос, его давление должно быть правильно настроено в соответствии с давлением расширительного бака. Неправильная настройка может привести к тому, что насос будет работать неэффективно, что негативно скажется на всей системе отопления.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и эффективную работу мембранного расширительного бака в системе отопления, что, в свою очередь, повысит общую эффективность и долговечность вашей отопительной системы.

Советы по выбору качественного мембранного расширительного бака

При выборе мембранного расширительного бака для системы отопления важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить надежную работу всей системы.

1. Объем бака. Объем мембранного расширительного бака должен соответствовать объему вашей системы отопления. Обычно рекомендуется выбирать бак с объемом, равным 10% от общего объема воды в системе. Это позволит эффективно компенсировать расширение воды при нагревании и предотвратить избыточное давление.

2. Давление накачки. Перед покупкой убедитесь, что давление накачки в баке соответствует требованиям вашей системы отопления. Обычно для систем с давлением до 2 бар достаточно бака с давлением накачки 1-1,5 бар. Если система работает под более высоким давлением, выбирайте бак с соответствующим давлением накачки.

3. Материал и качество мембраны. Мембрана является ключевым элементом расширительного бака, поэтому важно выбирать изделия с качественными мембранами, изготовленными из устойчивых к высоким температурам и давлению материалов. Наиболее распространены мембраны из EPDM (этилен-пропиленового каучука) и Butyl (бутилового каучука), которые обладают хорошими эксплуатационными характеристиками и долговечностью.

4. Производитель. Обратите внимание на репутацию производителя. Известные бренды, такие как Reflex, Zilmet, Aquasystem и другие, предлагают надежные и качественные решения. Чтение отзывов и рекомендаций поможет вам избежать покупки низкокачественного товара.

5. Сертификация и гарантии. Убедитесь, что выбранный вами бак имеет все необходимые сертификаты качества и безопасности. Наличие гарантии от производителя также является важным фактором, так как это свидетельствует о надежности и долговечности изделия.

6. Установка и обслуживание. Выбирайте модели, которые легко устанавливаются и обслуживаются. Некоторые баки имеют специальные крепления и подключения, которые упрощают процесс монтажа. Также стоит обратить внимание на возможность замены мембраны, так как это может существенно снизить затраты на обслуживание в будущем.

Следуя этим рекомендациям, вы сможете выбрать качественный мембранный расширительный бак, который обеспечит надежную и эффективную работу вашей системы отопления на протяжении многих лет.
