В данной статье мы рассмотрим, как сделать самодельную газовую горелку для пайки, которая станет незаменимым инструментом для мастеров и любителей. Понимание принципа работы газовой горелки и процесс ее изготовления своими руками позволит вам создать эффективное и портативное устройство, которое можно использовать в различных проектах. Мы предложим конструкцию с использованием двух игл и рассмотрим вариант с пьезоподжигом, что сделает вашу горелку не только функциональной, но и удобной в эксплуатации.

Описание принципа работы

Принцип работы газовой горелки основан на контролируемой подаче смеси газа и кислорода. Факел, подающий эту смесь, сохраняет стабильную форму и температуру. После нагрева двух поверхностей происходит их надежное соединение с помощью расплавленного припоя. Припой должен иметь хорошую адгезию, эффективно прилипать к раскаленным поверхностям и сохранять прочность после остывания. Газовая горелка создает такую температуру, при которой припой становится вязким, не превышая при этом температуру плавления основного материала.

В некоторых случаях требуется умеренный нагрев. Это необходимо, когда нужно снять деталь, установленную с помощью прессовой посадки, например, втулку или подшипник. Особенно это актуально, когда детали имеют разные коэффициенты теплового расширения. Нагрев также используется, когда сварка не может быть применена.

Горелка для пайки своими руками !

Процесс изготовления своими руками

Чтобы создать самодельное оборудование, необходимо учитывать несколько важных моментов:

• Устройство может достигать температуры 1000 градусов, поэтому для его изготовления следует использовать металлы с высокой температурой плавления.
• Ключевым аспектом безопасной эксплуатации является надежный кран, который должен быстро перекрывать поток воздуха в случае аварии.
• Также важна надежность соединения с газом.

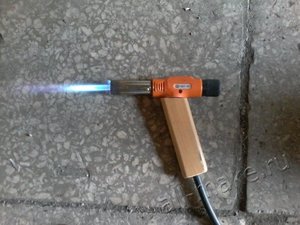

Газовую ручную горелку для пайки можно изготовить в компактном формате. Для создания такого мини-оборудования потребуются следующие материалы:

• латунные или медные трубки;
• деревянный брусок;
• силикон или фторопласт для уплотнения.

Чертеж устройства включает корпус в виде трубки, который заканчивается форсункой. С противоположной стороны устанавливается шланг для подачи газа. Форсунка дополнительно оснащается рассекателем для регулировки пламени.

Процесс изготовления газовой горелки для пайки своими руками включает следующие этапы:

• Корпус горелки изготавливается из латунной трубки, длина которой подбирается с учетом удобства работы.

• В качестве ручки можно использовать старое основание паяльника или сделать её из деревянного бруска. В центральной части сверлится отверстие для форсунки, которая фиксируется с помощью эпоксидной смолы.

• • К трубке прикрепляется кран с использованием силикона.
  • С противоположной стороны трубка закрывается, и в ней сверлится отверстие диаметром 0,2-0,3 мм с помощью специального сверла и патрона.
  • Затем горелка зажимается в тисках, и с помощью молотка отверстие расплющивается до 0,1 мм.
  • Наждачной бумагой удаляются все заусенцы.

Рассекатель можно изготовить из латунной трубки большего диаметра, чем горелка. Крепление осуществляется параллельно корпусу. Система будет работать по принципу туристического примуса: в месте выхода газа из форсунки создается разряжение, что приводит к засасыванию воздуха.

● Газовая горелка ● самодельная #николайчернак

✔Крутая самоделка ДЛЯ ГАЗОВОЙ ГОРЕЛКИ из ОБЫЧНОЙ СТАЛЬНОЙ ТРУБКИ

Газовая горелка на пропане

Интересные факты

Вот несколько интересных фактов о самодельных газовых горелках для пайки:

1. Принцип работы: Самодельные газовые горелки часто используют пропан или бутан в качестве топлива. Эти газы легко сжимаются и хранятся в баллонах, что делает их удобными для использования в портативных горелках. При сгорании они создают высокую температуру, необходимую для пайки различных материалов.

2. Регулировка пламени: Многие самодельные горелки позволяют регулировать размер и интенсивность пламени. Это достигается за счет изменения давления газа или диаметра сопла. Возможность точной настройки пламени важна для достижения оптимальных условий пайки, особенно при работе с деликатными компонентами.

3. Безопасность: При создании самодельной газовой горелки важно учитывать меры безопасности. Использование качественных материалов, правильная герметизация соединений и наличие системы вентиляции помогут избежать утечек газа и снизить риск возгорания. Также рекомендуется использовать защитные очки и перчатки во время работы.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка может быть изготовлена самостоятельно из двух иголок: одну можно взять из насоса, а другую — из шприца. Также понадобятся две капельницы и компрессор от аквариума. Устройство подключается к баллончику для зажигалок, а для герметизации потребуется медная проволока.

Температура, которую может развивать такая горелка, достигает 1000 градусов. Процесс ее создания включает следующие шаги:

• В большей игле сверлится отверстие в центре, немного шире диаметра меньшей иглы.
• В это отверстие вставляется игла шприца так, чтобы она выступала на несколько миллиметров из конца большей иглы.
• Место соединения герметизируется медной проволокой и пайкой.
• С обеих сторон иглы устанавливаются две капельницы.
• Один из концов одной капельницы соединяется с баллончиком для зажигалок.
• Конец второй капельницы подключается к компрессору.
• Все соединения тщательно герметизируются.

Газ из баллончика смешивается в толстой игле с воздухом, подаваемым из компрессора. Пропорции смеси можно регулировать.

Если компрессор недоступен, его можно заменить пластиковой бутылкой:

• В донышке бутылки делается отверстие для ниппеля или золотника.
• В крышке бутылки сверлится отверстие для корпуса шприца без поршня и иглы.
• Это соединение герметизируется.
• Крышка накручивается на бутылку.
• Корпус шприца подключается к системе, соединенной с тонкой иглой.
• Через ниппель в бутылку закачивается воздух.

Теперь горелка готова к использованию.

https://youtube.com/watch?v=YaWSlA95xBA

🔥 КАК СДЕЛАТЬ ГАЗОВУЮ ГОРЕЛКУ БУНЗЕНА СВОИМИ РУКАМИ

Конструкция устройства с пьезоподжигом

Портативная газовая горелка с пьезоподжигом для пайки создает стабильный пламенной факел. Устройство состоит из газового баллона и насадки, соединяемой с помощью шланга-переходника.

Такая конструкция не требует предварительного нагрева, не засоряется и не накапливает запахи. Она компактна, легка и доступна по цене.

Основная функция пьезоподжига — автоматическое воспламенение газа, что удобно, когда спички недоступны. Однако это самая уязвимая часть устройства. При правильном уходе пьезоподжиг может служить долго.

Газовая горелка для пайки в домашних условиях — незаменимый инструмент. С ее помощью можно ремонтировать медные и латунные изделия, такие как детали радиаторов и теплообменников. Прибор также упрощает процесс ремонта кузова автомобиля, когда требуется высокая температура для предотвращения деформации металла.

Компактная газовая горелка для пайки с многоцелевым назначением

Выбор подходящих материалов

Для создания самодельной газовой горелки для пайки необходимо тщательно подойти к выбору материалов, так как от их качества и характеристик зависит не только эффективность работы устройства, но и безопасность его использования.

Первым шагом в выборе материалов является определение типа топлива. Наиболее распространенными вариантами являются пропан и бутан. Оба газа имеют высокую теплотворную способность и подходят для пайки. Пропан доступен в баллонах и часто используется в газовых горелках, в то время как бутан чаще встречается в портативных газовых баллончиках. Выбор между ними зависит от доступности и ваших предпочтений.

Следующий важный элемент – это корпус горелки. Для его изготовления лучше всего использовать металлические материалы, такие как сталь или алюминий. Эти металлы обладают высокой термостойкостью и прочностью, что делает их идеальными для работы с высокими температурами. Избегайте использования пластиковых или других легковоспламеняющихся материалов, так как они могут расплавиться или загореться при нагревании.

Не менее важным компонентом является сопло горелки. Оно должно быть изготовлено из жаропрочного металла, чтобы выдерживать высокие температуры, возникающие при горении газа. Сопло можно изготовить самостоятельно или использовать готовые детали от старых горелок. Важно, чтобы диаметр сопла соответствовал требованиям для пайки, так как слишком широкий поток газа может привести к неэффективному нагреву.

Также стоит обратить внимание на клапаны и соединения. Они должны быть надежными и герметичными, чтобы избежать утечек газа. Используйте латунные или стальные соединения, так как они обеспечивают хорошую прочность и устойчивость к коррозии. Убедитесь, что все соединения хорошо затянуты и проверены на наличие утечек перед использованием горелки.

Не забудьте о ручке или держателе горелки. Он должен быть удобным и устойчивым к нагреву. Для этого можно использовать термостойкие материалы, такие как дерево или специальные термопластики, которые выдерживают высокие температуры.

В заключение, выбор подходящих материалов для самодельной газовой горелки для пайки – это ключевой этап, который требует внимательности и тщательного подхода. Правильные материалы обеспечат не только эффективность работы устройства, но и безопасность его использования, что особенно важно при работе с открытым огнем и газом.

Безопасность при работе с газом

Работа с газом требует особого внимания и соблюдения мер безопасности. Прежде всего, необходимо убедиться, что место, где вы планируете использовать самодельную газовую горелку, хорошо проветривается. Это поможет избежать накопления опасных газов, таких как пропан или бутан, которые могут вызвать отравление или взрыв.

Перед началом работы обязательно проверьте все соединения и шланги на наличие утечек. Для этого можно использовать мыльный раствор: нанесите его на соединения, и если появятся пузырьки, значит, есть утечка. В этом случае необходимо немедленно устранить проблему, прежде чем продолжать работу.

Используйте только качественные материалы, предназначенные для работы с газом. Это касается как самого шланга, так и фитингов и других компонентов. Некачественные материалы могут привести к утечкам и авариям.

При работе с горелкой всегда держите под рукой огнетушитель, соответствующий классу пожара, который может возникнуть в результате работы с газом. Убедитесь, что вы знаете, как им пользоваться, и что он находится в исправном состоянии.

Не оставляйте горелку без присмотра во время работы. Даже на короткое время это может привести к серьезным последствиям. Если вам нужно отойти, обязательно закройте газовый клапан и убедитесь, что горелка полностью остыла.

Носите защитные очки и перчатки, чтобы защитить глаза и руки от возможных ожогов или травм. Также рекомендуется использовать защитную одежду, которая не будет легко воспламеняться.

Наконец, ознакомьтесь с местными законами и правилами, касающимися использования газовых устройств. В некоторых регионах могут быть ограничения на использование самодельных горелок, и важно соблюдать эти правила для вашей безопасности и безопасности окружающих.

Тестирование и настройка горелки

После завершения сборки самодельной газовой горелки важно провести тестирование и настройку устройства, чтобы убедиться в его безопасности и эффективности. Этот процесс включает несколько этапов, которые помогут вам оптимизировать работу горелки и избежать возможных проблем.

1. Проверка герметичности соединений

Перед первым запуском горелки необходимо убедиться, что все соединения герметичны. Для этого можно использовать мыльный раствор. Нанесите его на все места соединений, включая шланги и фитинги. Если появятся пузырьки, это указывает на утечку газа, и соединение требует дополнительной обработки или замены.

2. Первоначальный запуск

После проверки герметичности можно переходить к первичному запуску горелки. Убедитесь, что в помещении есть хорошая вентиляция, так как при работе с газом могут выделяться вредные вещества. Откройте вентиль на газовом баллоне и подожгите горелку с помощью длинной спички или пьезоэлектрической зажигалки. Не забывайте держать лицо и руки на безопасном расстоянии от пламени.

3. Регулировка пламени

После успешного запуска горелки необходимо отрегулировать пламя. Для этого используйте регулятор, который установлен на горелке. Оптимальное пламя должно быть ярко-синим с небольшим желтым оттенком на кончике. Если пламя слишком желтое, это может указывать на недостаток кислорода, что может привести к образованию сажи и снижению эффективности горелки.

4. Тестирование на различных материалах

Для проверки эффективности горелки рекомендуется протестировать ее на различных материалах, которые вы планируете паять. Это могут быть медные, алюминиевые или стальные детали. Обратите внимание на время, необходимое для нагрева материала до нужной температуры, и качество соединения. Если горелка не справляется с задачей, возможно, потребуется изменить настройки или доработать конструкцию.

5. Безопасность при эксплуатации

Во время работы с газовой горелкой всегда соблюдайте меры безопасности. Держите под рукой огнетушитель, избегайте работы в замкнутых пространствах без вентиляции и никогда не оставляйте горелку без присмотра. Также рекомендуется использовать защитные очки и перчатки, чтобы избежать травм.

6. Регулярное обслуживание

После завершения тестирования и настройки горелки важно регулярно проверять ее состояние. Убедитесь, что все соединения остаются герметичными, а сопло не забивается. Периодически очищайте горелку от загрязнений и проверяйте работоспособность регуляторов. Это поможет продлить срок службы устройства и обеспечить его безопасную эксплуатацию.

Следуя этим рекомендациям, вы сможете эффективно протестировать и настроить свою самодельную газовую горелку для пайки, что обеспечит надежную и безопасную работу в будущем.
