Инфракрасные теплые полы становятся все более популярными благодаря своей эффективности и простоте установки. В этой статье мы рассмотрим, как выбрать подходящий тип инфракрасного теплого пола — пленочный, стержневый или полосатый — и поделимся пошаговой инструкцией по его монтажу своими руками. Правильный выбор и установка инфракрасного теплого пола не только обеспечат комфортное тепло в вашем доме, но и помогут сэкономить на отоплении, что делает эту тему особенно актуальной для каждого владельца жилья.

Преимущества ИК теплых полов

Популярность инфракрасных обогревательных систем объясняется рядом их преимуществ:

1. Универсальность. Инфракрасные системы подходят для всех типов напольных покрытий: плитки, линолеума, паркета и ламината. Их можно устанавливать не только в жилых помещениях, но и в учебных заведениях, медицинских учреждениях, ресторанах и других общественных местах.

2. Экономическая эффективность. Инфракрасный обогрев выгоднее в эксплуатации по сравнению с водяными и электрическими системами. Это связано с низким потреблением электроэнергии (около 140 Вт/м² в час) и возможностью локальной установки. Например, инфракрасный пол можно разместить только в зоне кровати или вокруг обеденного стола.

3. Гибкость. С помощью пленочных или стержневых систем можно обогревать не только пол, но и потолок и стены, что создает максимальный комфорт в вашем доме.

4. Долговечность и надежность. Инфракрасные полы устойчивы к механическим повреждениям. Благодаря параллельному подключению нагревательных элементов, если одна секция выйдет из строя, остальные продолжат работать.

5. Полная безопасность. Инфракрасный пол не сушит воздух, не сжигает кислород и имеет минимальное электромагнитное излучение. Инфракрасные лучи даже положительно влияют на организм человека.

6. Легкость установки. Установить инфракрасный теплый пол самостоятельно несложно, и с этой задачей справится практически каждый.

Инфракрасные электрические теплые полы как система отопления. Стоимость и расходы. "Строй и Живи.

Устройство и принцип действия

Основной характеристикой инфракрасного излучения является его воздействие исключительно на непрозрачные объекты. Поэтому термоэлемент инфракрасной системы отопления практически не нагревается, что исключает риск перегрева.

Электрические, водяные и инфракрасные теплые полы работают по схожему принципу. Термоэлемент — будь то электрический кабель, водяная труба или инфракрасный излучатель — прогревает поверхность пола. Затем она передает тепло в окружающее пространство, равномерно распределяясь по комнате благодаря конвекции.

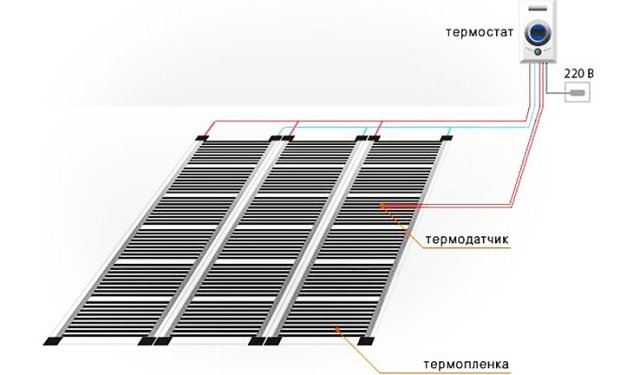

Инфракрасный пленочный теплый пол состоит из следующих компонентов:

1. Нагревательный элемент. Он выполнен из полимеров в виде пленки толщиной до 0,5 мм. Внутри пленки находятся проводники, которые подают электрический ток к графитовым вставкам, создающим инфракрасное излучение.
2. Терморегулятор. Этот элемент управляет работой всей системы и позволяет установить необходимую температуру воздуха в помещении. Эффективность и экономичность теплого пола зависят от его настроек. Современные термодатчики позволяют задать температуру на определенные часы и дни недели.
3. Термодатчик. Он измеряет температуру пола, и терморегулятор корректирует работу системы на основе этих данных при необходимости.

Инфракрасные теплые полы, как и любое другое электрическое оборудование, имеют свои технические характеристики. Зная их, вы сможете определить, подходит ли вам такая система отопления. Основные параметры инфракрасных полов включают:

• потребление энергии на 1 м²/ч — 140 Вт;
• питание — напряжение 220 В с частотой 50 Гц;
• максимальная температура нагрева — 55 °C;
• размеры пленки (ширина — 80 см или 50 см, толщина — 0,5 мм).

Инфракрасный пленочный тёплый пол монтаж

Интересные факты

Вот несколько интересных фактов о выборе и установке инфракрасного теплого пола:

1. Энергоэффективность: Инфракрасные теплые полы могут быть более энергоэффективными по сравнению с традиционными системами отопления. Они нагревают объекты и людей в комнате, а не воздух, что позволяет сократить потребление энергии и поддерживать комфортную температуру при более низких настройках термостата.

2. Легкость установки: Инфракрасные пленочные полы часто имеют тонкий профиль и могут быть установлены под различными покрытиями, такими как ламинат, паркет или плитка. Это делает их идеальными для ремонта, так как не требуется значительного изменения уровня пола.

3. Здоровье и комфорт: Инфракрасное отопление способствует более равномерному распределению тепла и снижает уровень пыли и аллергенов в воздухе, так как не создает конвекции, как традиционные радиаторы. Это делает инфракрасные теплые полы отличным выбором для людей с аллергиями или респираторными заболеваниями.

Разновидности ИК теплого пола

Перед принятием решения о покупке инфракрасного теплого пола для вашего дома важно ознакомиться с его типами. Инфракрасные системы обогрева полов делятся на несколько категорий в зависимости от конструкции:

1. Пленочные. Этот тип теплого пола представляет собой сплошную карбоновую пленку. Работать с таким материалом удобно, так как он легко режется и укладывается. Пленочные системы обладают наивысшей эффективностью среди всех видов инфракрасных полов, что делает их отличным выбором для обогрева квартир и частных домов.

2. Стержневые. Стержневой теплый пол напоминает веревочную лестницу с поперечными и продольными элементами. Поперечные части состоят из карбоновых вставок, излучающих инфракрасное тепло, а продольные — это проводники электричества. Преимуществом этой системы является функция саморегуляции: уровень теплового излучения зависит от температуры стержней. Если теплоотдача пола уменьшится (например, если его накрыть ковром), стержни начнут выделять меньше тепла, что позволяет им самостоятельно регулировать температуру. Однако стоит отметить, что стержневой теплый пол имеет значительный недостаток — высокую стоимость, хотя пленочные полы тоже нельзя назвать бюджетными.

3. Полосатые. Эти системы состоят из отдельных нарезанных полос, которые служат источниками тепла. При выборе этого варианта важно помнить, что их не рекомендуется укладывать под тяжелую мебель, так как это может повредить конструкцию теплого пола.

КАК ВЫБРАТЬ ИНФРАКРАСНУЮ ПЛЕНКУ! Виды пленок, терморегулятора, подложки.

Как сделать ИК систему обогрева пола своими руками?

Для установки инфракрасного теплого пола под ламинат, плитку или другие отделочные материалы вам понадобятся следующие инструменты и материалы:

• болгарка;
• электродрель с битой для бетона;
• индикаторная отвертка;
• ножницы по металлу;
• плоскогубцы;
• рулетка;
• компоненты инфракрасного пола;
• теплоизоляционная подложка;
• провод с сечением 3 мм².

Процесс монтажа инфракрасного теплого пола начинается с выбора места для терморегулятора. Он должен находиться в удобном для доступа месте, например, рядом с выключателем. Если установка теплого пола осуществляется в помещении с повышенной влажностью, терморегулятор следует вынести в соседнюю комнату. Затем на листе бумаги в клеточку создается план помещения, на котором отмечаются участки, которые не будут обогреваться (например, под диваном, шкафом и другой мебелью). Важно помнить, что пленка теплого пола должна находиться не ближе 15 см от стен.

Инфракрасный теплый пол необходимо укладывать на ровное и чистое основание, поэтому перед началом работ следует выровнять пол и убрать мусор и пыль.

Если перепад высот на полу превышает 3 мм на 1 м², необходимо выполнить стяжку для выравнивания.

После завершения планирования и подготовки можно переходить к монтажу.

С помощью болгарки необходимо прорезать штробу от пола до места установки терморегулятора для соединительных проводов, а затем вырезать место под сам терморегулятор. Далее на пол укладывается слой теплоизоляции, который предотвращает потерю тепла через основание. Толщина утеплителя должна составлять не менее 5 мм. Обратите внимание, что если вы планируете использовать теплоизоляционный материал отражающего типа, отражающий слой не должен быть выполнен из фольги, так как она имеет низкую эффективность.

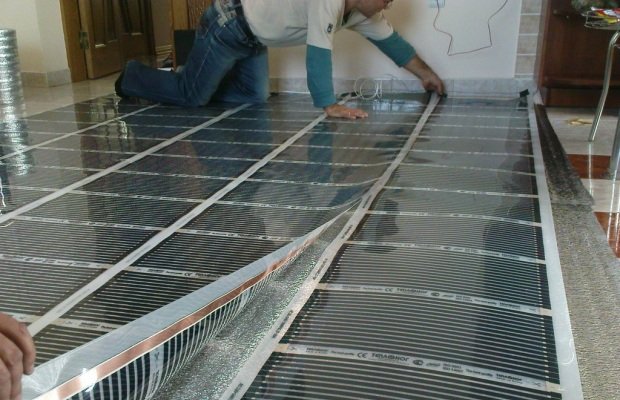

На теплоизоляцию укладывается инфракрасная пленка. Установка должна производиться в направлении стены, на которой будет размещен терморегулятор, что позволит сократить длину соединительных проводов. Если пленку нужно разрезать, это следует делать в местах между темными секциями.

Система теплого пола монтируется встык, и швы дополнительно проклеиваются теплоизоляционным скотчем. Стороны пленки, находящиеся рядом со стенами, также нужно тщательно проклеить. Затем к медным отрезкам прикрепляются специальные зажимы, к которым подключаются провода от терморегулятора. Схема подключения будет описана ниже.

На завершающем этапе устанавливается термодатчик. Он размещается под пленкой в центре второй секции. Для его правильной установки в утеплителе необходимо вырезать отверстие нужного размера. После этого провода от термодатчика подключаются к терморегулятору.

Теплый пленочный инфракрасный пол CALEO

Схема подключения ИК теплого пола

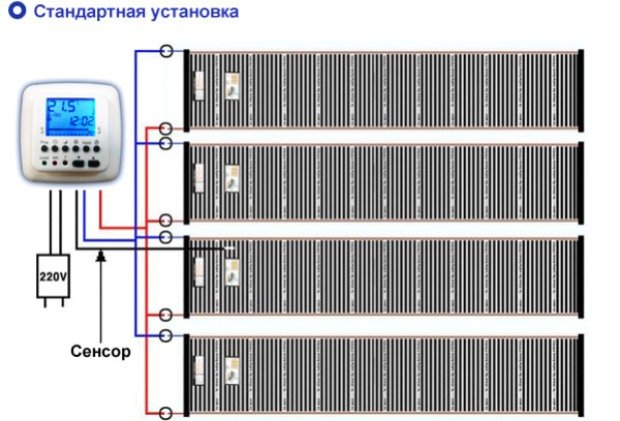

Подключение инфракрасной системы отопления к термодатчику можно выполнить двумя способами. Стандартный метод показан на изображении выше. Фаза и ноль подключаются к входным разъемам терморегулятора, а остальные четыре разъема предназначены для термодатчика и нагревательных матов.

Недостаток этого способа — возможность запутывания проводов. Чтобы избежать этой проблемы, можно рассмотреть альтернативную схему подключения, хотя она требует большего количества соединительных проводов. Выбор системы остается за вами.

После установки инфракрасного теплого пола вам останется уложить финишное покрытие, и вы сможете оценить все преимущества автономной системы отопления.

Монтаж инфракрасного пленочного теплого пола DAEWOO

Выбор подходящего материала для укладки

При выборе материала для укладки инфракрасного теплого пола необходимо учитывать несколько ключевых факторов, которые помогут обеспечить максимальную эффективность и долговечность системы. В первую очередь, важно обратить внимание на тип инфракрасных пленок, которые могут различаться по своим характеристикам и назначению.

Существует несколько видов инфракрасных пленок, среди которых наиболее распространены:

• Карбоновые пленки – обладают высокой теплопроводностью и долговечностью. Они равномерно распределяют тепло и могут использоваться как основное отопление или в качестве дополнительного источника тепла.
• Пленки на основе графита – отличаются хорошей гибкостью и легкостью в укладке. Они также обеспечивают равномерное распределение тепла, но могут иметь меньшую долговечность по сравнению с карбоновыми пленками.
• Комбинированные пленки – сочетают в себе свойства различных материалов, что позволяет достичь оптимального соотношения цены и качества. Такие пленки могут быть более универсальными в использовании.

При выборе материала также стоит учитывать его мощность. Обычно мощность инфракрасных пленок варьируется от 100 до 300 Вт/м². Для жилых помещений рекомендуется выбирать пленки с мощностью 150-200 Вт/м², что обеспечит комфортный уровень тепла. Важно также учитывать площадь помещения, чтобы правильно рассчитать необходимое количество пленки.

Не менее важным аспектом является толщина пленки. Стандартная толщина инфракрасных пленок составляет от 0,3 до 0,5 мм. Чем тоньше пленка, тем легче ее укладывать, однако более толстые пленки могут обеспечивать лучшую теплоизоляцию и долговечность.

При выборе материала стоит обратить внимание на сертификаты качества и соответствие стандартам безопасности. Надежные производители предоставляют всю необходимую документацию, подтверждающую безопасность и эффективность их продукции. Это особенно важно, если вы планируете укладывать теплый пол в детских комнатах или других помещениях, где безопасность является приоритетом.

Также стоит учитывать условия эксплуатации и тип покрытия, которое будет укладываться сверху. Инфракрасные пленки могут использоваться под различными покрытиями, такими как ламинат, паркет, плитка или ковролин. Однако для каждого типа покрытия могут быть свои рекомендации по укладке и выбору пленки, поэтому стоит заранее ознакомиться с этими нюансами.

Наконец, не забывайте о ценовом диапазоне. Инфракрасные пленки могут значительно различаться по цене в зависимости от производителя, типа материала и характеристик. Рекомендуется сравнить несколько вариантов и выбрать оптимальный по соотношению цена-качество.

Таким образом, выбор подходящего материала для укладки инфракрасного теплого пола требует внимательного анализа различных факторов, включая тип пленки, мощность, толщину, сертификаты качества, условия эксплуатации и ценовой диапазон. Правильный выбор обеспечит комфорт и долговечность вашей системы отопления.

Монтажные работы и подготовка основания

Перед тем как приступить к установке инфракрасного теплого пола, необходимо тщательно подготовить основание и выполнить ряд монтажных работ. Это обеспечит эффективную и безопасную эксплуатацию системы обогрева.

Подготовка основания

Первым шагом в подготовке основания является оценка состояния пола. Убедитесь, что поверхность ровная, чистая и сухая. Если пол имеет значительные неровности, рекомендуется выполнить выравнивание с помощью самовыравнивающейся смеси. Это поможет избежать повреждений пленки инфракрасного пола и обеспечит равномерное распределение тепла.

Также важно удалить все загрязнения, такие как пыль, грязь и остатки старого покрытия. Для этого можно использовать пылесос и влажную тряпку. Если на поверхности имеются старые покрытия, такие как линолеум или ковролин, их следует удалить, так как они могут препятствовать нормальному прогреву пола.

Установка теплоизоляции

После подготовки основания рекомендуется установить теплоизоляционный слой. Это может быть специальная теплоизоляционная плита или рулонный материал, который поможет предотвратить потери тепла вниз и повысит эффективность работы системы. Укладка теплоизоляции должна производиться с учетом рекомендаций производителя инфракрасного пола.

Разметка и укладка пленки

После установки теплоизоляции можно приступать к разметке и укладке инфракрасной пленки. Для этого необходимо определить, где будет располагаться пленка, учитывая расположение мебели и других предметов интерьера. Рекомендуется оставлять свободное пространство вокруг стен и крупных предметов, чтобы обеспечить равномерное распределение тепла.

Инфракрасная пленка укладывается на подготовленное основание с помощью двустороннего скотча или специального клея. При укладке пленки важно следить за тем, чтобы полосы не перекрывались и не имели зазоров. Также стоит обратить внимание на направление укладки: пленка должна быть расположена так, чтобы ее электроды были направлены в сторону источника питания.

Подключение к электросети

После укладки пленки необходимо выполнить подключение к электросети. Для этого рекомендуется использовать терморегулятор, который позволит контролировать температуру пола и обеспечит безопасность эксплуатации системы. Подключение должно выполняться квалифицированным электриком, чтобы избежать короткого замыкания и других электрических неисправностей.

Тестирование системы

Перед тем как закрыть пленку финишным покрытием, необходимо протестировать систему. Включите теплый пол и проверьте, равномерно ли распределяется тепло по всей площади. Если есть участки, которые не прогреваются, возможно, потребуется внести коррективы в укладку пленки.

Финишное покрытие

После успешного тестирования можно укладывать финишное покрытие. Это может быть ламинат, паркет, плитка или другое покрытие, совместимое с инфракрасным теплым полом. Убедитесь, что выбранный материал подходит для использования с системой обогрева и не препятствует ее работе.

Следуя этим рекомендациям, вы сможете правильно подготовить основание и установить инфракрасный теплый пол, что обеспечит комфорт и тепло в вашем доме на долгие годы.

Уход и обслуживание инфракрасного теплого пола

Инфракрасный теплый пол требует минимального ухода, однако для обеспечения его долговечности и эффективной работы необходимо соблюдать несколько простых рекомендаций.

Регулярная проверка системы: Периодически проверяйте состояние инфракрасных пленок и кабелей. Убедитесь, что нет видимых повреждений, таких как разрывы или перегибы. Если вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и ремонта.

Чистка поверхности: Для поддержания чистоты и гигиеничности пола, регулярно убирайте пыль и грязь с поверхности. Используйте мягкие моющие средства и избегайте абразивных материалов, которые могут повредить покрытие. Важно не допускать накопления влаги, так как это может негативно сказаться на работе системы.

Контроль температуры: Следите за температурными режимами, установленными на терморегуляторе. Избегайте резких перепадов температур, так как это может привести к перегреву системы и ее выходу из строя. Оптимальная температура для комфортного обогрева составляет 22-25 градусов Цельсия.

Проверка терморегулятора: Убедитесь, что терморегулятор работает корректно. Если вы заметили, что пол не нагревается до заданной температуры или, наоборот, перегревается, возможно, потребуется его калибровка или замена.

Профилактика: Рекомендуется проводить профилактическое обслуживание системы не реже одного раза в год. Это может включать в себя проверку всех соединений, тестирование работы терморегуляторов и осмотр состояния инфракрасных пленок.

Избегайте перегрузок: Не ставьте тяжелую мебель или предметы на инфракрасный теплый пол без предварительной защиты. Это может привести к повреждению системы. Используйте специальные подкладки или прокладки, чтобы распределить вес.

Соблюдение этих простых рекомендаций поможет вам продлить срок службы инфракрасного теплого пола и обеспечить его эффективную работу на протяжении многих лет. Регулярный уход и внимание к деталям позволят избежать серьезных проблем и обеспечат комфорт в вашем доме.
