Электрический теплый пол становится все более популярным решением для создания комфортной температуры в помещениях, особенно в таких, как ванные комнаты, бани и балконы. Установка такого обогревающего элемента своими руками позволяет не только существенно сэкономить на услугах специалистов, но и получить возможность адаптировать систему под индивидуальные потребности и особенности вашего жилья. В этой статье мы подробно рассмотрим процесс монтажа электрического теплого пола, предоставим полезные советы и рекомендации, а также поделимся видеоинструкцией, чтобы вы могли легко и уверенно выполнить установку самостоятельно.

Методы монтажа теплого пола

Широкий ассортимент систем позволяет легко установить электрический теплый пол своими руками.

При выборе теплого пола важно учитывать финансовые возможности, личные предпочтения и условия монтажа. Также следует обратить внимание на потребление электроэнергии: если бюджет позволяет, можно рассмотреть электрическую систему. Она отличается длительным сроком службы и простотой установки.

Существует несколько способов монтажа таких систем. Основные из них:

1. Заливка толстого слоя стяжки с последующей укладкой напольного покрытия.
2. Установка системы на стяжку под керамическую плитку.
3. Монтаж пленочных полов, который подразумевает установку системы непосредственно под напольное покрытие без заливки стяжки.

Какой метод монтажа выбрать? Первый вариант подходит для обогрева жилых помещений, ванной, кухни или балкона. В этом случае потребуется установить кабельную систему, под которую необходимо уложить утеплитель. Сверху заливается стяжка небольшой толщины.

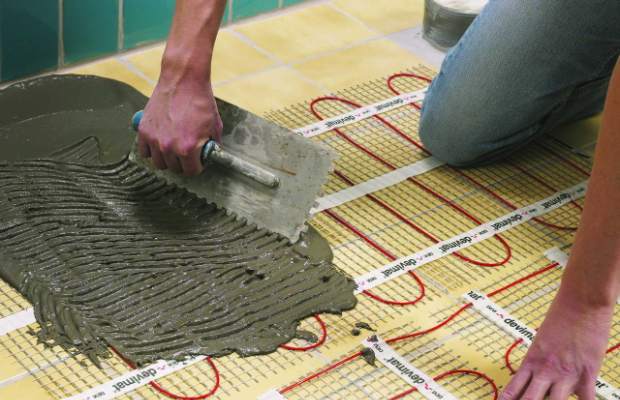

Если под квартирой, где планируется установка отопительной системы, находится отапливаемое помещение, кабельная система может быть установлена прямо под плитку. В этом случае не потребуется прокладывать теплоизоляцию и монтировать систему в стяжку. Слой плиточного клея и керамическая плитка хорошо защищают нагревательные элементы. Тем не менее, рекомендуется проконсультироваться со специалистами или ознакомиться с информацией на упаковке системы о необходимости теплоизоляции для данного типа теплого пола.

Если необходимо обогреть пол, покрытый ламинатом, и нет желания заменять стяжку, стоит рассмотреть использование инфракрасных полов. В этом случае нужно уложить слой утеплителя в виде полиэтилена на существующую стяжку, а затем установить электрические элементы. При необходимости можно добавить слой гидроизоляции под напольное покрытие.

На сегодняшний день в продаже доступны следующие виды систем теплого пола:

• кабельные;
• кабельные с сеткой;
• пленочные (инфракрасные).

Многие не знают, как правильно выбрать подходящую систему. Важно помнить, что инфракрасную конструкцию не следует использовать в помещениях с плиточным покрытием. Эта система укладывается непосредственно под напольное покрытие, без монтажа в стяжку.

Для самостоятельной установки кабельного теплого пола или другой системы потребуется подготовить:

• регулятор;
• датчик температуры;
• комплект системы, включающий нагревательный кабель, сетку для укрепления или маты;
• провода для соединения элементов;
• крепежные детали;
• защитное устройство;
• медный кабель для заземления.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Как распределить компоненты системы по поверхности?

В первую очередь необходимо разработать план укладки на бумаге. Важно помнить, что кабели для обогрева или электрические маты не должны располагаться под тяжелыми предметами или бытовыми приборами. В местах, где проходят трубы отопления или другие обогревательные элементы, нужно оставить буферную зону, исключив обогревательные компоненты. Все элементы электрического теплого пола будут нагреваться равномерно. Если в этой зоне окажется мебель, это может привести к неправильной работе системы и потребовать ремонта. Перегрев может повредить и саму мебель.

В результате получится неправильная форма. По периметру этой фигуры и внутри нее нужно будет устанавливать элементы обогревательной системы. Это является значительным недостатком, так как перемещение мебели может негативно сказаться на функционировании системы.

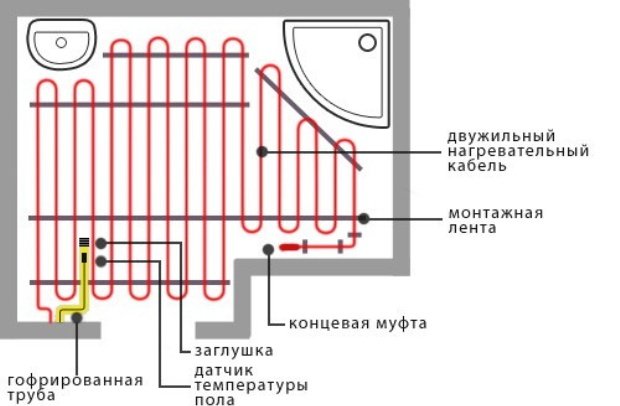

Примерная схема укладки кабеля представлена на рисунке 1.

Для каждого помещения следует создавать отдельный контур, даже если они практически не разделены. В каждую комнату устанавливается свой регулятор и подводится отдельное питание. Если планируется заливка стяжки между элементами, то по основанию пола необходимо проложить демпферную ленту.

После того как план будет готов, его нужно перенести на пол.

На стене в нужном месте отметьте позицию для установки регулятора системы. В этом месте подготовьте отверстие под короб и проведите штробу до основания. После завершения подготовительных работ необходимо произвести расчет теплого пола, то есть определить необходимое количество материалов.

Электрический теплый пол. Монтаж теплого пола.mp4

Интересные факты

Вот несколько интересных фактов о том, как сделать электрический теплый пол своими руками:

1. Энергетическая эффективность: Электрические теплые полы могут быть более энергоэффективными, чем традиционные системы отопления, особенно если они используются в сочетании с терморегуляторами. Это позволяет поддерживать комфортную температуру в помещении, минимизируя при этом потребление электроэнергии.

2. Разнообразие материалов: Для установки электрического теплого пола можно использовать различные материалы, такие как нагревательные маты, кабели или пленки. Каждый из этих вариантов имеет свои преимущества и подходит для разных типов помещений и покрытий (плитка, ламинат, паркет).

3. Простота установки: Установка электрического теплого пола может быть выполнена самостоятельно, даже без профессионального опыта. Существуют подробные инструкции и видеоуроки, которые помогут вам на каждом этапе процесса — от подготовки основания до подключения системы к электросети. Однако важно соблюдать все меры безопасности и следовать рекомендациям производителей.

Как рассчитать нужное количество элементов?

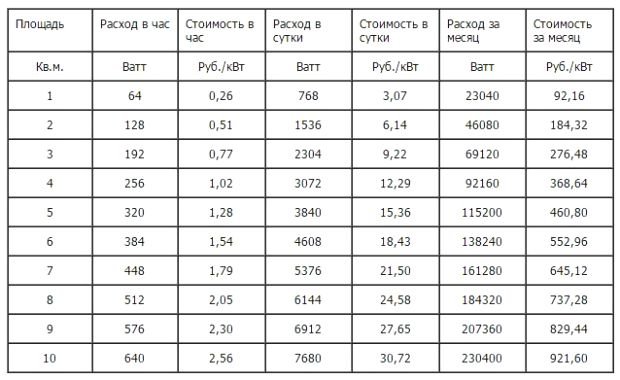

Определить мощность электрической системы можно с помощью таблицы, представленной на рисунке 4.

В этом случае можно использовать таблицы, предоставленные производителем системы отопления. На основе расчета тепловых потерь в помещении необходимо выбрать шаг укладки кабеля и рассчитать его длину для каждой комнаты.

Если вы планируете устанавливать инфракрасную систему, процесс расчета теплого пола станет еще проще: нужно лишь определить количество элементов, необходимых для покрытия требуемой площади. Важно учесть кабель для подключения элемента, отвечающего за регулировку системы, а также шнур для соединения устройства с регулятором. Помните, что подключение теплого пола напрямую к розетке запрещено.

На основе проведенных расчетов и общей площади всех помещений необходимо проверить, способен ли общий ввод выдерживать такие нагрузки.

Теплый пол. Электрический теплый пол. Монтаж и укладка теплого пола. Второй этап

Как подготовить основание?

Старую стяжку удаляют, после чего основание тщательно очищают.

Затем укладывают гидроизоляцию. Материал должен подниматься на стену на 10 см. По всему периметру стен закрепляют демпферную ленту, которая компенсирует расширение напольного покрытия при нагреве. Излишки гидроизоляционного материала и демпферной ленты обрезают.

Чтобы предотвратить потерю тепла вниз, выполняют изоляцию напольного основания. Выбор утеплителя зависит от целей обогрева, расположения отапливаемого помещения и типа основания. Важно учитывать следующие моменты:

1. Если источник тепла будет дополнительным к существующей системе отопления, в качестве подложки используют вспененный полиэтилен с фольгированным покрытием.
2. Для квартир, под которыми находятся отапливаемые помещения, подойдут пенополистирольные плиты толщиной 3-5 см. Можно применять любой утеплитель соответствующей толщины.
3. Если теплый пол планируется установить на балконе, который ранее не отапливался, потребуется создать капитальный утепляющий слой из пенополистирола толщиной до 10 см. Допустимо также использование минеральной ваты такой же толщины.

На утеплительный материал устанавливают сетку. Если сетка отсутствует, можно добавить пластификатор в смесь.

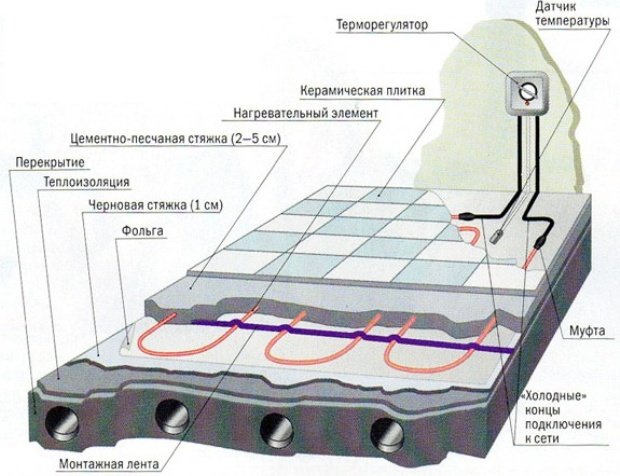

Стяжка системы теплого пола кабельного типа в разрезе представлена на рисунке 2.

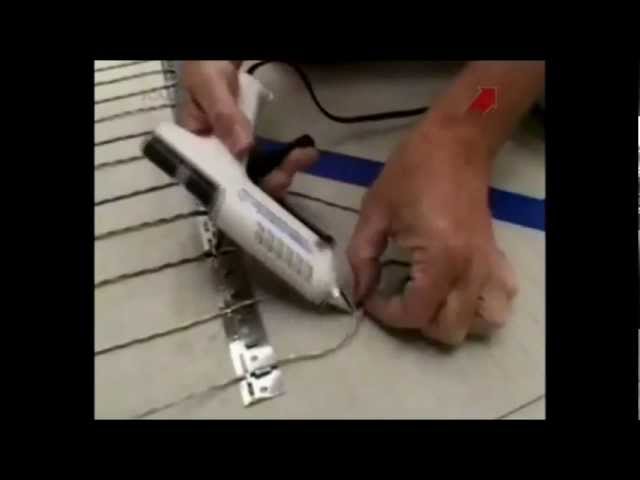

Монтаж электрического теплого пола. Подготовка поверхности. Шаг укладки. Процесс укладки.

Как установить подобное устройство для обогрева?

Допустимый диапазон сопротивления кабеля по сравнению с его паспортными характеристиками составляет 10%.

Существует два способа монтажа:

• крепление кабеля к сетке с помощью стяжек;
• фиксация кабеля при помощи крепежных лент.

При установке в ванной комнате необходимо обеспечить заземление сетки и подключить его к элементу управления устройством.

Инфракрасную систему укладывают поверх утеплителя. В некоторых случаях производители требуют дополнительной фиксации с помощью скотча или специальных ушек на полоске.

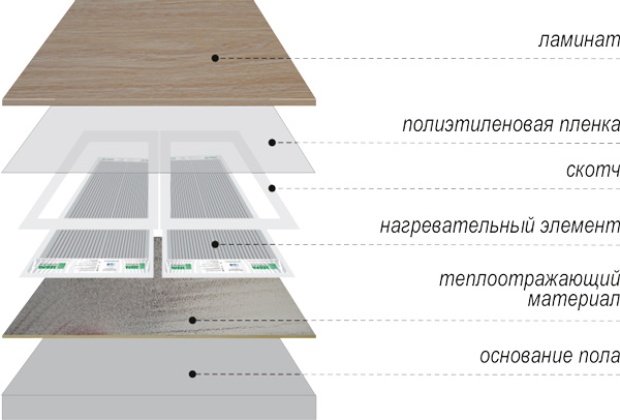

Инфракрасный электрический теплый пол можно установить самостоятельно, следуя схеме на рисунке 3.

В местах, где кабель проходит над границей двух плит перекрытия, его нужно спрятать в обрезанную гофрированную трубку длиной 12-15 см. Это снизит риск повреждения кабеля при возможных расширениях.

Клипсы, соединяющие все элементы обогрева, следует утопить в бетонной стяжке.

После установки всех компонентов необходимо еще раз проверить сопротивление провода. На этом этапе конструкцию можно включить.

От элемента управления по штробе нужно опустить трубку. Ее конец должен находиться между ближайшими полосками кабеля. В трубку вставляют датчик температуры для регулировки системы.

Затем отключите всю систему от питания и снимите элемент управления до завершения отделочных работ. После этого заливается стяжка. Когда она высохнет, проверьте работу системы и установите напольное покрытие.

Создать электрический теплый пол своими руками не так сложно, главное — знать последовательность действий и следовать технологии.
