Крепление стропил является одним из ключевых этапов в строительстве крыши, от которого зависит не только прочность конструкции, но и долговечность всего здания. Правильный выбор способа крепления стропил обеспечивает устойчивость крыши к внешним воздействиям, таким как ветер, снег и дождь, а также предотвращает деформацию и разрушение. В этой статье мы рассмотрим различные методы крепления стропил, их преимущества и недостатки, а также предложим наглядные видеоинструкции, которые помогут вам сделать надежное основание для крыши вашего дома.

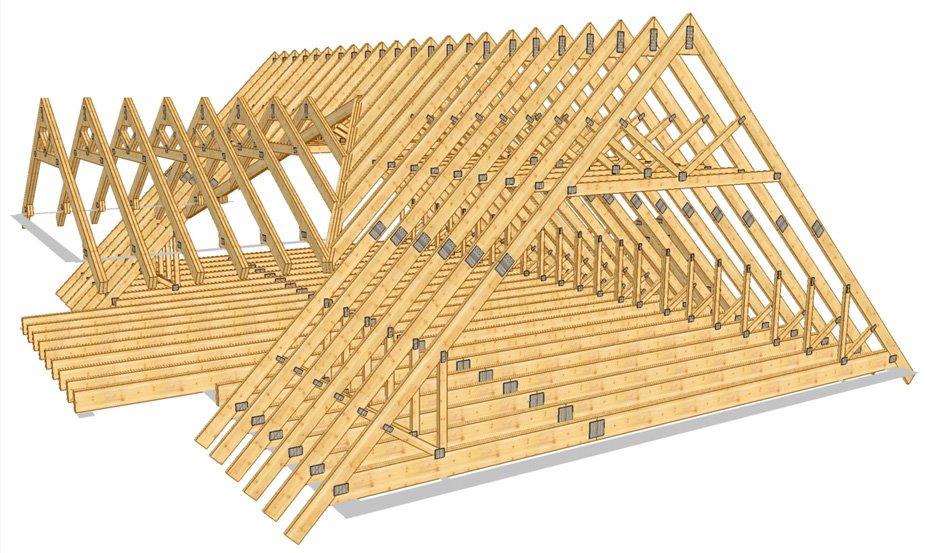

Что такое стропильная система?

Прежде чем обсудить, как правильно крепить стропила, разберемся, что представляет собой эта система и какую роль она играет в конструкции крыши. Крыша не может просто висеть в воздухе — ей нужна надежная опора. Такой опорой является стропильная система, которая включает в себя различные элементы: обрешетку, стойки, контробрешетку, раскосы и другие.

На стропильную систему возложена важная задача. Она должна поддерживать вес кровельного материала (шифер, черепица и т. д.) и справляться с множеством дополнительных нагрузок. Как бы качественно ни была выполнена крыша, рано или поздно она потребует ремонта, что подразумевает необходимость передвижения по ней, установки оборудования и других действий, создающих дополнительное давление. Также следует учитывать влияние сильных ветров, ливней и снега, который может оставаться на крыше в течение длительного времени в зависимости от климатических условий вашего региона.

Стропильная система

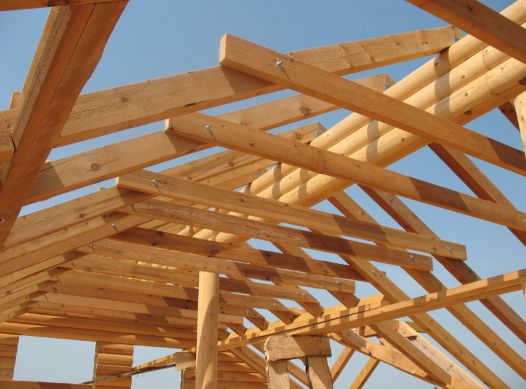

Виды стропильных систем

Перед тем как обсудить крепление стропил, рассмотрим их разновидности. Системы различаются по нескольким критериям: материалу и конструкции. В первой категории они могут быть деревянными или металлическими. Деревянные брусья имеют ряд преимуществ: их легко монтировать, они легкие и недорогие. Однако древесина требует предварительной обработки, так как подвержена гниению, атаке термитов, грибковым заболеваниям и легко воспламеняется. Все эти недостатки можно устранить, приобретя в специализированном магазине соответствующие защитные средства.

Металлические стропила, в свою очередь, отличаются высокой прочностью и не боятся огня. Однако есть и свои нюансы. Во-первых, крепление таких стропил требует больше усилий и специального оборудования. Во-вторых, металл подвержен коррозии, поэтому его необходимо защищать специальной краской. В-третьих, стоимость металлических конструкций может быть значительно выше. В-четвертых, из-за их веса к зданию предъявляются особые требования.

Теперь подробнее остановимся на конструктивных особенностях стропильных систем. Они могут быть висячими, то есть без дополнительных опор, что актуально для облегченных стен дома. Другой тип — наслонные стропила, которые имеют дополнительные опоры в средней части. В качестве таких опор могут выступать средние несущие стены или промежуточные столбцы.

Интересные факты

Вот несколько интересных фактов о креплении стропил и создании надежного основания крыши:

1. Использование металлических соединителей: Металлические соединители, такие как уголки и пластинки, значительно увеличивают прочность конструкции. Они помогают равномерно распределить нагрузку и предотвращают расшатывание стропил, что особенно важно в условиях сильных ветров или снеговых нагрузок.

2. Технология «плоской крыши»: В некоторых современных проектах используется технология плоской крыши с уклоном, где стропила крепятся не только к стенам, но и к специальным балкам. Это позволяет создать более устойчивую конструкцию и улучшить отвод воды, что снижает риск протечек и повреждений.

3. Правильный выбор материала: Для стропил часто используют древесину, но важно учитывать ее влажность и сорт. Например, древесина с низким содержанием влаги менее подвержена деформации и гниению, что обеспечивает долговечность крыши. Также стоит обратить внимание на обработку древесины антисептиками для защиты от вредителей и грибка.

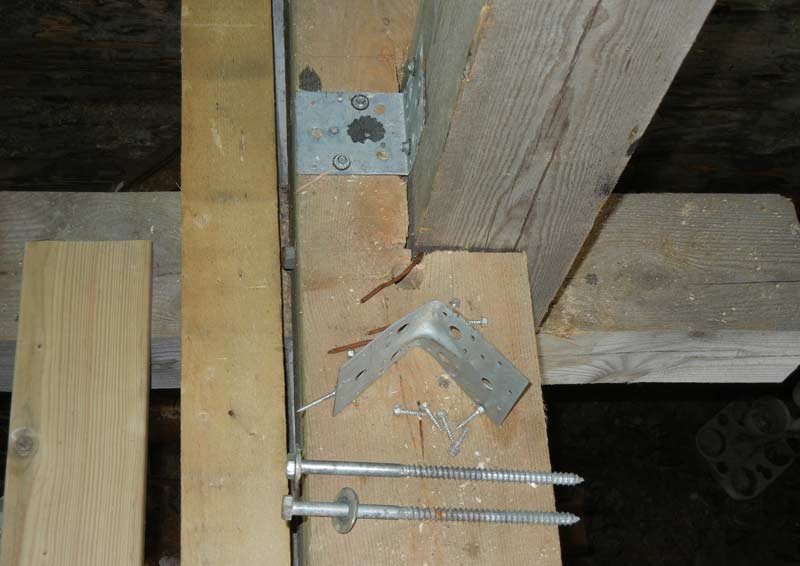

Крепление стропил – особенности

После выполнения всех необходимых расчетов и выбора подходящего материала можно перейти к следующему этапу — определению метода крепления стропил. Для фиксации используются гвозди, болтовые соединения, саморезы и специальные накладки. Остается лишь точно рассчитать их количество.

Если вы выбрали наслонную систему, крепление стропил может включать как распорные, так и безраспорные конструкции. В безраспорной системе на стропильных ногах выполняются специальные врубки с горизонтальной опорной плоскостью. Для компенсации продольных усилий необходимы ригели. Висячая система, как правило, представляет собой только распорный вариант.

Крепление стропил имеет свои особенности для висячей и наслонной систем, причем для последней существуют различия в зависимости от того, является ли она распорной или безраспорной.

Монтаж стропильной системы крыши

Как крепить висячие стропила?

Собрав общую информацию, можно перейти к более детальным аспектам. Рассмотрим, как устанавливаются различные типы креплений для монтажа стропильных систем. В качестве примера мы разберем процесс установки висячей стропильной системы.

Как крепить висячие стропила — пошаговая схема

Шаг 1: Предварительные работы

Как и в любом деле, важно подготовить рабочее пространство. В данном случае речь идет о крыше и её компонентах. Перед тем как подняться на высоту для установки брусьев, нужно подготовить леса или другое устройство для подъема строительных материалов на крышу. Также помните, что работы по созданию стропильной системы можно начинать только после установки опорного бруса — мауэрлата — на стены дома.

Шаг 2: Подготовка элементов

На обеих стропильных ногах выполняются вырезы. Их следует делать так, чтобы брус плотно соприкасался с упором. Нахлесточное соединение не обеспечит необходимую прочность, даже если дополнительно закрепить его крепежными элементами.

Шаг 3: Непосредственно монтаж

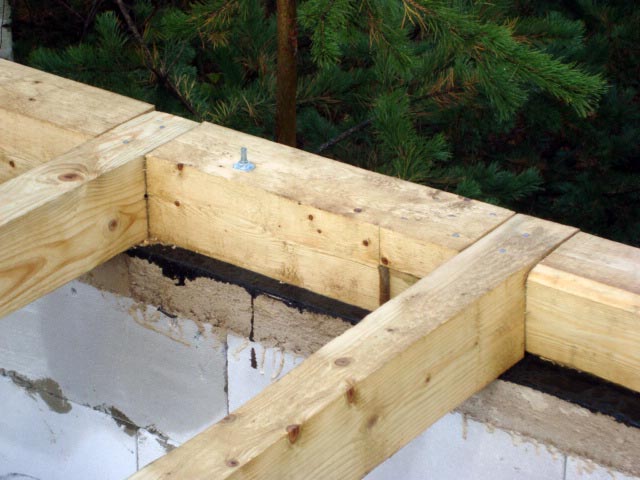

Стропильные ноги крепятся к мауэрлату с помощью гвоздей: первая пара устанавливается с одного края крыши, вторая — с противоположного. Для повышения прочности соединения рекомендуется использовать дополнительные элементы, такие как шинки. Затем между стропилами натягивается прочная нить, например, леска. Это позволяет точно регулировать высоту остальных стропильных ног. В некоторых случаях конструкция требует дополнительного связывания, поэтому выполняется затяжка, соединяя несколько досок. Для увеличения жесткости эта конструкция из реек также соединяется с коньком стропильной пары.

Стропильная система деревянного дома // FORUMHOUSE

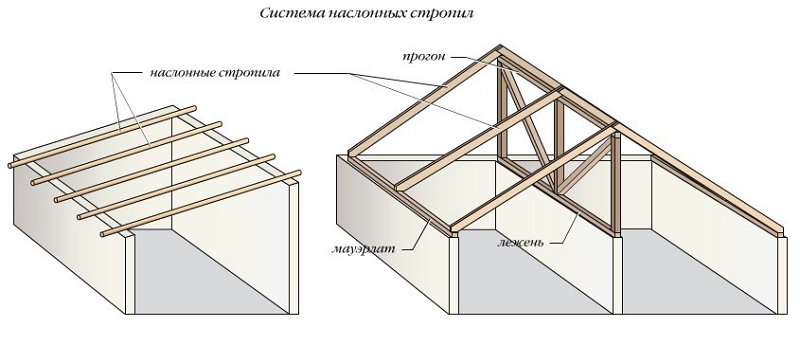

Крепеж для стропильной системы наклонного типа

Теперь давайте подробнее рассмотрим наслонные стропила. В предыдущем разделе мы упоминали, что такие конструкции бывают двух видов: безраспорные и распорные. Последние представляют собой промежуточный вариант между висячими и безраспорными стропилами. Ниже выделим особенности каждого типа креплений.

Безраспорная конструкция №1. С одной стороны устанавливаются «ползуны», позволяющие небольшие вращательные движения и смещения. Второй конец стропил, упирающийся в коньковый прогон, может быть зафиксирован жестко или с возможностью небольшого вращения. Верхние части конструкции соприкасаются и фиксируются, а нижняя часть не требует дополнительных элементов.

Безраспорная конструкция №2. Этот метод схож с первым, но нижняя часть системы фиксируется к мауэрлату с помощью заранее выполненных запилов или опорной планки. Верхняя часть имеет горизонтальную врубку, упирающуюся в конек.

Монтаж наслонной системы распорного типа также может выполняться различными способами, но для всех них характерна стропильная нога, компенсирующая распирающее давление на стены. В этом случае обе опоры фиксированы. Схемы монтажа безраспорных и распорных стропильных систем схожи, однако в распорных системах нижняя часть фиксируется не с помощью «ползунов», а посредством шарниров, что обеспечивает лишь одну степень свободы. Нижняя опора крепится к мауэрлату.

Выбор материалов для стропил

При выборе материалов для стропил необходимо учитывать несколько ключевых факторов, таких как прочность, устойчивость к воздействию внешней среды, а также стоимость. Наиболее распространенными материалами для стропил являются древесина, металл и композитные материалы.

Древесина – это традиционный и наиболее популярный материал для стропил. Она обладает хорошими прочностными характеристиками, легкостью в обработке и доступностью. Однако древесина требует специальной обработки для защиты от влаги, гниения и насекомых. Для стропил чаще всего используют хвойные породы, такие как сосна или ель, которые имеют высокую прочность и низкую стоимость. Важно также учитывать влажность древесины: она должна быть не более 20%, чтобы избежать деформации и растрескивания.

Металлические стропила становятся все более популярными благодаря своей прочности и долговечности. Они могут быть выполнены из стальных или алюминиевых профилей. Металлические конструкции не подвержены гниению и воздействию насекомых, однако они требуют специальной защиты от коррозии. Металлические стропила могут быть более дорогими, но их использование позволяет значительно сократить вес конструкции и увеличить срок службы крыши.

Композитные материалы представляют собой сочетание различных веществ, что позволяет достичь оптимальных характеристик. Например, стеклопластик или углепластик могут использоваться для создания легких и прочных стропил. Эти материалы обладают высокой устойчивостью к воздействию влаги и температурным перепадам, однако их стоимость может быть значительно выше, чем у древесины или металла.

При выборе материала для стропил также следует учитывать климатические условия региона. В районах с высокой влажностью или частыми осадками предпочтительнее использовать металлические или композитные стропила, которые не подвержены гниению. В то же время в сухих и теплых климатах можно использовать древесину, предварительно обработанную антисептиками.

Кроме того, важно учитывать конструктивные особенности крыши. Для легких крыш, таких как навесы или беседки, достаточно использовать деревянные стропила, тогда как для более тяжелых конструкций, таких как мансардные крыши, лучше подойдут металлические или композитные материалы.

В заключение, выбор материала для стропил – это важный этап в строительстве крыши, который требует тщательного анализа всех факторов. Правильный выбор обеспечит надежность и долговечность конструкции, а также позволит избежать дополнительных затрат на ремонт и обслуживание в будущем.

Учет климатических условий при креплении

При проектировании и монтаже крыши важно учитывать климатические условия региона, в котором находится строение. Разные климатические зоны предъявляют различные требования к креплению стропил, что напрямую влияет на долговечность и надежность крыши.

В первую очередь, необходимо обратить внимание на уровень осадков. В регионах с высокой влажностью и частыми дождями важно использовать антикоррозийные материалы для крепежа, такие как оцинкованные или нержавеющие элементы. Это поможет предотвратить коррозию и продлить срок службы крыши.

Также стоит учитывать снеговые нагрузки. В районах с обильными снегопадами необходимо правильно рассчитать угол наклона крыши и выбрать соответствующий сечением стропил. Чем больше снеговая нагрузка, тем более прочные и толстые стропила следует использовать. Кроме того, важно правильно расположить стропила и обеспечить их надежное крепление к мауэрлату, чтобы избежать прогибов и деформаций.

Ветер также играет значительную роль в креплении стропил. В регионах с сильными ветрами необходимо использовать дополнительные крепежные элементы, такие как скобы и уголки, чтобы обеспечить устойчивость конструкции. Важно не только правильно установить стропила, но и обеспечить их жесткость, что поможет избежать разрушений при сильных порывах ветра.

Температурные колебания также могут оказывать влияние на крепление стропил. В условиях резких перепадов температур материалы могут расширяться и сжиматься, что может привести к ослаблению соединений. Поэтому рекомендуется использовать гибкие соединения и учитывать коэффициенты теплового расширения материалов при проектировании.

Наконец, стоит обратить внимание на местные строительные нормы и правила, которые могут содержать рекомендации по креплению стропил в зависимости от климатических условий. Соблюдение этих норм поможет избежать проблем в будущем и обеспечит надежность крыши на долгие годы.

Проверка и обслуживание стропильной системы

Проверка и обслуживание стропильной системы являются важными этапами в обеспечении долговечности и надежности крыши. Стропила – это основа, на которой держится вся конструкция крыши, и их состояние напрямую влияет на безопасность всего здания. Регулярные проверки помогут выявить потенциальные проблемы до того, как они станут серьезными.

Первым шагом в проверке стропильной системы является визуальный осмотр. Необходимо обратить внимание на следующие аспекты:

• Целостность древесины: Проверьте наличие трещин, гнили или повреждений от насекомых. Если вы заметили, что древесина стала мягкой или изменила цвет, это может быть признаком гниения.
• Крепежные элементы: Убедитесь, что все гвозди, болты и другие крепежные элементы находятся на месте и не подверглись коррозии. Ослабленные или ржавые крепежи могут привести к ослаблению всей конструкции.
• Угол наклона: Проверьте, что стропила находятся под правильным углом. Неправильный угол может привести к неравномерному распределению нагрузки и, как следствие, к деформации крыши.
• Поддерживающие элементы: Убедитесь, что все дополнительные поддерживающие элементы, такие как подкосы и распорки, находятся в хорошем состоянии и выполняют свою функцию.

После визуального осмотра следует провести более детальную проверку. Это может включать в себя:

• Измерение влажности: Используйте влагомер для проверки уровня влажности древесины. Высокий уровень влажности может привести к гниению и другим проблемам.
• Проверка на наличие насекомых: Обратите внимание на наличие следов жизнедеятельности насекомых, таких как муравьи или термиты. Если вы обнаружите их, необходимо принять меры по уничтожению вредителей.
• Оценка нагрузки: Проверьте, соответствует ли нагрузка на стропила проектным требованиям. Если на крышу добавлены дополнительные элементы, такие как солнечные панели или тяжелые кровельные материалы, это может потребовать перерасчета нагрузки.

Обслуживание стропильной системы включает в себя не только проверку, но и выполнение необходимых ремонтных работ. Если вы обнаружили повреждения, их следует устранить как можно скорее. Это может включать в себя замену поврежденных стропил, укрепление крепежных элементов или добавление дополнительных поддерживающих конструкций.

Кроме того, важно учитывать климатические условия вашего региона. В местах с частыми осадками или сильными ветрами может потребоваться более частая проверка и обслуживание стропильной системы. Регулярное обслуживание поможет предотвратить серьезные проблемы и продлить срок службы крыши.

В заключение, проверка и обслуживание стропильной системы – это неотъемлемая часть ухода за крышей. Регулярные осмотры и своевременные ремонты помогут сохранить надежность и безопасность вашей конструкции на долгие годы.
