Монтаж электропроводки – это ключевой этап в любом строительном или ремонтном проекте, который требует особого внимания и соблюдения множества нюансов. Правильная установка электропроводки не только обеспечивает безопасность эксплуатации электрических приборов, но и способствует долговечности всей системы, что позволяет избежать дорогостоящих ремонтов в будущем. В этой статье мы подробно рассмотрим основные требования и инструкции по монтажу электропроводки, а также предложим полезные видео-материалы, которые помогут вам избежать распространенных ошибок и сделать все правильно с первого раза.

Требования к прокладке электропроводки – как и когда следует начинать?

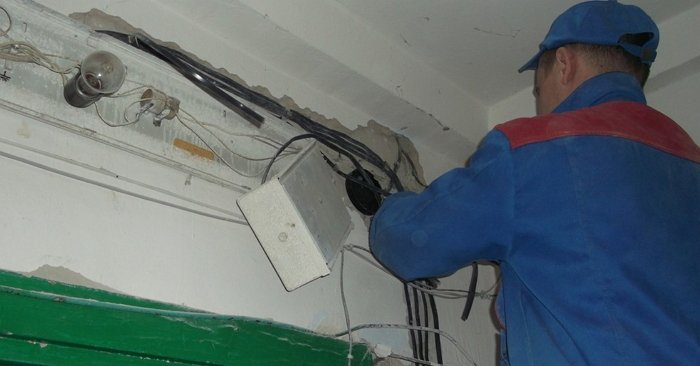

Любой серьезный ремонт начинается с обновления или замены электропроводки. Опытные специалисты утверждают, что чем старше здание, тем важнее провести полное обновление электрической сети. Это поможет избежать дополнительных расходов и проблем в будущем. У вас есть два варианта: обратиться к профессионалу или выполнить работы самостоятельно. Первый вариант проще, но значительно дороже. Стоимость установки электропроводки может достигать 600–700 у. е. Если вы решите сделать все своими руками, наша статья поможет вам разобраться в нюансах этого процесса.

Перед началом практических работ полезно изучить теоретические аспекты монтажа электропроводки, так как этот вид деятельности связан с риском для жизни. К выполнению таких работ следует подходить с максимальной ответственностью. Рекомендуем следовать нескольким общим рекомендациям. Если ремонт затрагивает только одну комнату, лучше провести прокладку электропроводки сразу по всему дому. Частичная замена приведет к множеству соединений, которые могут стать потенциально опасными и оставить вас без электричества в самый неподходящий момент.

Также заранее определите, где будут располагаться мебель и техника, чтобы правильно установить выключатели и розетки. Ознакомьтесь с паспортными характеристиками вашей техники и рассчитайте общее электропотребление. Рекомендуется, чтобы на одном проводе не превышалось 4–5 кВт. При покупке материалов выбирайте качественные выключатели, розетки и другие компоненты, не поддавайтесь соблазну китайского ширпотреба. Проводка монтируется на стенах под штукатурку или укладывается в специальные гофрированные трубки, а соединения выполняются в коробках для разветвления. Не забудьте продумать схему так, чтобы обеспечить легкий доступ к электропроводке, что упростит замену поврежденных участков в случае аварии.

Замена проводки или ремонт проводки? Что лучше? Монтаж электропроводки в доме (видеоурок)

Монтаж электропроводки – что следует знать еще до работ?

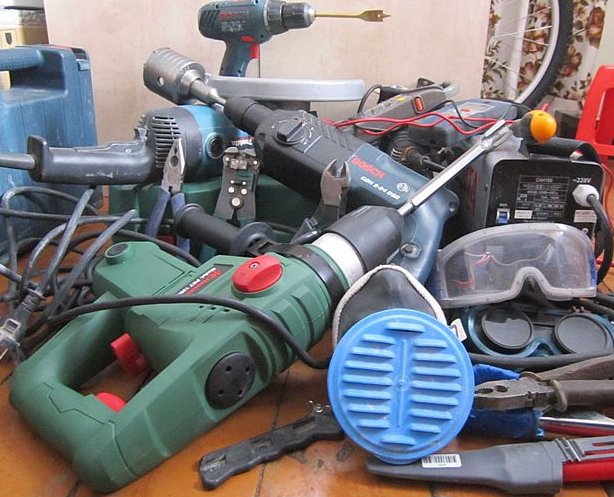

Для выполнения работ вам понадобятся следующие инструменты: перфоратор, углошлифовальная машина с алмазным диском, рулетка, карандаш, молоток, отвертка, пассатижи и тестер. Также необходимы стремянка и козлы, так как работа на высоте требует значительных усилий, а делать это на стремянке небезопасно. Каждая работа начинается с составления плана, который лучше записать на бумаге. Не стоит полагаться на память, так как со временем можно что-то забыть. В будущем, если потребуется забить гвоздь или внести изменения в стену, вы сможете обратиться к плану и убедиться, что в этом месте нет проводов. Нарисуйте схему всего дома, отметив расположение розеток, выключателей и линии проводки.

Теперь, по стенам, рассчитайте необходимую длину проводки и отправляйтесь в строительный магазин. Выбор розеток и выключателей уже обсуждался. При выборе кабеля важно обратить внимание на его сечение и материал. Ранее использовали двужильный алюминиевый провод, но сейчас предпочтение отдается медному трехжильному, так как он служит дольше и позволяет установить заземление, которое обязательно присутствует во всех современных электроприборах.

Определиться с сечением вам поможет продавец, но для этого нужно рассчитать предполагаемую нагрузку. Не забудьте также приобрести автоматические выключатели. Для осветительных приборов подойдет автомат на 16 А, а для розеток лучше выбрать на 20 А. Итак, все необходимое у нас есть, можно переходить к монтажу.

Выбор сечения кабеля для монтажа проводки

Интересные факты

Вот несколько интересных фактов о монтаже электропроводки:

1. Скрытая проводка: В большинстве современных домов используется скрытая проводка, которая прячется в стенах и потолках. Это не только улучшает эстетический вид интерьера, но и защищает провода от механических повреждений. Однако такой способ монтажа требует строгого соблюдения норм и правил, чтобы избежать короткого замыкания и других опасностей.

2. Кабельные маркировки: Каждый кабель имеет свою маркировку, которая указывает на его характеристики, такие как сечение, количество жил и материал изоляции. Знание этих обозначений помогает электрикам правильно выбирать и монтировать проводку в зависимости от нагрузки и условий эксплуатации.

3. Заземление: Правильное заземление является критически важным элементом безопасности электропроводки. Оно защищает людей от поражения электрическим током и предотвращает повреждение оборудования. В некоторых странах существуют строгие нормы по установке заземляющих систем, и их соблюдение обязательно для получения разрешений на эксплуатацию зданий.

Прокладка электропроводки – последовательность шагов

Существует два метода установки электропроводки: открытый и закрытый. Закрытый способ, хотя и более трудоемкий и грязный, используется гораздо чаще. Рассмотрим его подробнее.

Как произвести прокладку электропроводки — пошаговая схема

Шаг 1: Разметка для установки фурнитуры

Опираясь на наш план, определяем места установки розеток, выключателей и распределительных коробок на стенах. Правила монтажа электропроводки содержат несколько важных требований. Розетки рекомендуется устанавливать на высоте 50–70 см от пола. Не стоит размещать их слишком низко, чтобы избежать короткого замыкания в случае затопления. Выключатели лучше устанавливать рядом с дверным проемом на высоте 1,5 м, при этом важно, чтобы дверь их не закрывала.

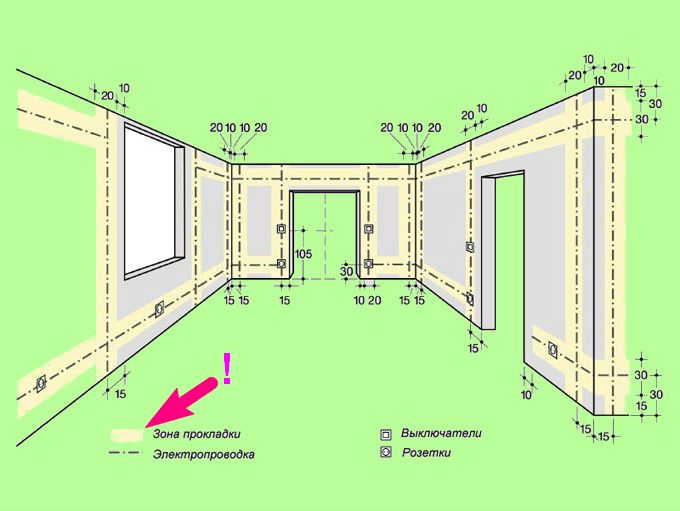

Шаг 2: Разметка для прокладки кабеля

Требования к установке электропроводки предполагают, что кабель должен располагаться только в вертикальном или горизонтальном направлении. Минимальное расстояние от потолка — не менее 10 см, а от пола — 20 см. Также необходимо отступить не менее 10 см от оконных и дверных проемов. Важно, чтобы проводка не соприкасалась с металлическими трубами и находилась на расстоянии не менее 40 см от них. Для обозначения маршрута прокладки кабеля можно использовать специальный шнур для отбивки или мелкую бечевку.

Перед началом работ убедитесь, что электричество в доме отключено. При необходимости повесьте на рубильник предупреждающую табличку о проводимых работах.

Шаг 3: Прокладка штробы

С помощью болгарки с алмазным диском выполняем параллельные резы по отмеченным линиям. Затем перфоратором удаляем материал на нужную глубину между резами. Также можно использовать специализированный инструмент – штроборез, который сделает работу более аккуратной и быстрой.

Шаг 4: Укладка электропроводки

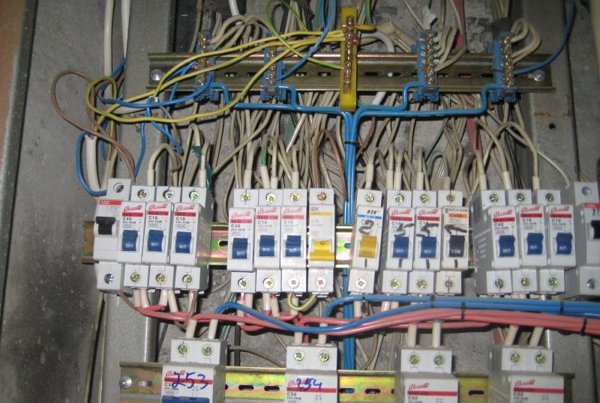

Укладку кабеля начинайте от электрощита. Убедитесь, что провод не выступает над уровнем штробы; если это происходит, углубите штробу. Подключите концы кабеля к распределительным коробкам. Объедините все в единую сеть и проверьте соединения с помощью тестера, так как возможны ошибки, которые могут привести к короткому замыканию. Тщательно изолируйте места соединений, а распределительные коробки закройте крышками.

Шаг 5: Установка розеток и выключателей

С помощью перфоратора с подходящей насадкой создайте углубления в отмеченных местах для установки розеток и выключателей. Подключите их и проверьте работу. Если все функционирует правильно, используйте алебастр или другую штукатурку для заделки штроб. Работа завершена, осталось установить осветительные приборы и пригласить электрика для подключения к электрощиту и опломбировки.

Прокладка электропроводки

Еще некоторые правила монтажа электропроводки

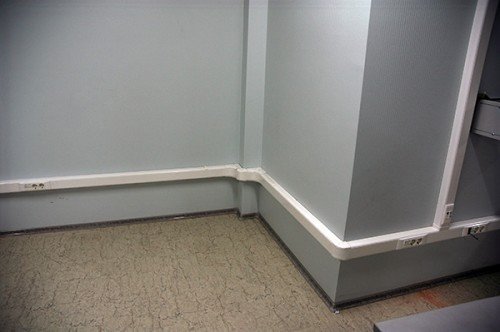

Не можем обойти стороной открытый способ монтажа проводки. Он отличается простотой и аккуратностью, но не всегда радует глаз. Процесс установки остается прежним, за исключением необходимости штробления. В этом случае провода помещаются в специальные кабель-каналы, которые монтируются на поверхности стен. Штробление может быть не нужно, если вы планируете закрыть стены гипсокартоном. В таком случае рекомендуется использовать пластиковые гофрированные трубы для укладки проводов.

В завершение предлагаем несколько полезных рекомендаций, которые помогут избежать распространенных ошибок при прокладке электричества в вашем доме. Если вам нужно соединить провода разных типов – алюминиевые и медные, не используйте скрутку, так как это может привести к окислению и потере контакта. В таких случаях лучше воспользоваться специальными переходниками, которые стоят недорого.

Узнайте, как самостоятельно провести электрику в доме и квартире.

Если вам необходимо одновременно проложить несколько проводов, старайтесь не укладывать их в одну трубку. Это может вызвать различные проблемы, включая замыкания. Провода с разными назначениями и токовыми нагрузками могут создавать нежелательные электромагнитные поля, что приведет к помехам в работе. Однако, если у вас есть провода с хорошей изоляцией и дополнительным экраном, их можно разместить в одной гофре.

Не забывайте о заземлении – это важный элемент, который никогда не будет лишним. Соединяйте провода для заземления с помощью болтов. Все соединения должны выполняться только в специальных коробках, чтобы в случае потери контакта к ним был обеспечен доступ. Также убедитесь, что все розетки, коробки и выключатели расположены в удобных для доступа местах. На этом наш краткий курс по домашней электрике завершен. Надеемся, что ваш результат будет не хуже, чем у профессионалов.

Прокладка электропроводки в кирпичном доме.

Выбор материалов для электропроводки – что учитывать?

При монтаже электропроводки выбор материалов играет ключевую роль, так как от этого зависит не только безопасность, но и долговечность всей системы. Рассмотрим основные аспекты, которые необходимо учитывать при выборе материалов для электропроводки.

1. Тип проводников

Существует два основных типа проводников: медные и алюминиевые. Медные провода обладают высокой проводимостью, что позволяет использовать их на больших расстояниях без значительных потерь энергии. Кроме того, медь устойчива к коррозии и механическим повреждениям. Алюминиевые провода, хотя и дешевле, имеют меньшую проводимость и требуют большего сечения для достижения тех же характеристик, что может привести к увеличению затрат на изоляцию и защиту.

2. Изоляционные материалы

Изоляция проводов также имеет большое значение. Наиболее распространенными материалами являются ПВХ (поливинилхлорид), резина и сшитый полиэтилен. ПВХ-изоляция устойчива к воздействию химических веществ и механическим повреждениям, но не всегда выдерживает высокие температуры. Резиновая изоляция более гибкая и устойчива к низким температурам, но может быть менее долговечной. Сшитый полиэтилен сочетает в себе лучшие качества обоих материалов и подходит для использования в сложных условиях.

3. Сечения проводов

Выбор сечения проводов зависит от нагрузки, которую они будут нести. Для жилых помещений обычно используются провода с сечением от 1,5 до 6 мм². Важно учитывать не только максимальную нагрузку, но и длину проводки, так как с увеличением длины возрастает сопротивление, что может привести к перегреву и даже возгоранию. Рекомендуется использовать таблицы, которые помогут определить необходимое сечение в зависимости от типа нагрузки и длины проводки.

4. Способы прокладки

Методы прокладки проводов также влияют на выбор материалов. Открытая проводка требует более прочных и защищенных материалов, так как провода будут подвержены внешним воздействиям. Закрытая проводка, например, в стенах, может использовать менее защищенные материалы, но требует соблюдения всех норм и правил безопасности. Важно также учитывать, что в помещениях с повышенной влажностью (ванные комнаты, кухни) необходимо использовать специальные влагозащищенные кабели.

5. Сертификаты и стандарты

При выборе материалов для электропроводки необходимо обращать внимание на наличие сертификатов и соответствие стандартам безопасности. Все используемые материалы должны соответствовать требованиям ГОСТ и иметь необходимые документы, подтверждающие их качество. Это поможет избежать проблем с эксплуатацией и обеспечит безопасность в будущем.

6. Учет климатических условий

Климатические условия региона также влияют на выбор материалов. В районах с холодным климатом необходимо использовать провода, устойчивые к низким температурам, а в жарких – с хорошей термостойкостью. Кроме того, в регионах с высокой влажностью стоит обратить внимание на влагозащищенные материалы, которые предотвратят короткие замыкания и другие проблемы.

В заключение, выбор материалов для электропроводки – это комплексный процесс, требующий учета множества факторов. Правильный выбор обеспечит надежную и безопасную работу электрической сети на долгие годы.

Проверка и тестирование электропроводки – как избежать ошибок?

Проверка и тестирование электропроводки являются важными этапами, которые необходимо проводить после завершения монтажа. Эти процедуры помогают выявить возможные ошибки и дефекты, которые могут привести к серьезным последствиям, таким как короткое замыкание, перегрев проводов или даже пожар. Рассмотрим основные аспекты, которые следует учитывать при проверке и тестировании электропроводки.

1. Визуальный осмотр

Первым шагом в проверке электропроводки является визуальный осмотр. Необходимо внимательно проверить все соединения, изоляцию проводов, а также состояние распределительных коробок и розеток. Обратите внимание на следующие моменты:

• Наличие повреждений изоляции, трещин или обрывов проводов.
• Качество соединений – они должны быть надежными и не иметь коррозии.
• Отсутствие перегрева в местах соединений, что может свидетельствовать о плохом контакте.

2. Измерение сопротивления изоляции

Для проверки состояния изоляции проводов необходимо измерить сопротивление изоляции с помощью мегомметра. Это устройство позволяет определить, насколько хорошо изоляция защищает провод от внешних воздействий. Рекомендуемое значение сопротивления изоляции должно быть не менее 1 МОм. Если значение ниже, это может указывать на наличие повреждений или старения изоляции.

3. Проверка целостности цепи

Целостность цепи можно проверить с помощью мультиметра. Необходимо измерить сопротивление в цепи, чтобы убедиться, что оно соответствует нормам. Если сопротивление слишком низкое или высокое, это может указывать на наличие короткого замыкания или обрыва в проводах.

4. Тестирование на нагрузку

После проверки целостности цепи следует провести тестирование на нагрузку. Это позволяет убедиться, что проводка способна выдерживать заявленные нагрузки. Для этого подключите нагрузочный тестер или обычные электроприборы к розеткам и проверьте, как проводка реагирует на нагрузку. Обратите внимание на возможное нагревание проводов и стабильность работы подключенных устройств.

5. Проверка защитных устройств

Не забудьте проверить работу защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения). Они должны срабатывать при возникновении короткого замыкания или утечки тока. Для этого можно использовать специальный тестер, который имитирует условия, при которых должно сработать защитное устройство.

6. Документирование результатов

После завершения всех проверок важно задокументировать результаты. Это поможет в будущем при проведении технического обслуживания или ремонтов. Запишите все измеренные значения, выявленные недостатки и принятые меры. Это также может быть полезно для страховых компаний или при продаже недвижимости.

Следуя этим рекомендациям, вы сможете избежать многих распространенных ошибок при монтаже и эксплуатации электропроводки. Помните, что безопасность – это прежде всего, и лучше потратить время на тщательную проверку, чем столкнуться с последствиями некачественной работы.

Безопасность при монтаже электропроводки – основные рекомендации

Монтаж электропроводки – это ответственный процесс, который требует особого внимания к вопросам безопасности. Неправильная установка может привести не только к поломкам оборудования, но и к серьезным авариям, таким как короткие замыкания и пожары. Поэтому соблюдение правил безопасности является первоочередной задачей при проведении электромонтажных работ.

Первое, что необходимо сделать перед началом работ, – это отключить электричество в помещении. Это можно сделать с помощью автоматических выключателей или предохранителей. Убедитесь, что все источники питания отключены, и используйте индикатор напряжения, чтобы проверить отсутствие тока в проводах.

При выборе материалов для монтажа электропроводки следует обращать внимание на их качество и соответствие стандартам. Используйте только сертифицированные кабели и проводку, которые имеют необходимые документы, подтверждающие их безопасность и надежность. Не стоит экономить на материалах, так как это может привести к серьезным последствиям в будущем.

Важно также правильно выбрать место для установки розеток и выключателей. Они должны находиться на безопасном расстоянии от источников воды, таких как раковины и ванны. Рекомендуется устанавливать розетки на высоте не менее 30 см от пола, чтобы избежать случайного контакта с водой. Кроме того, следует избегать перегрузки электрической сети, распределяя нагрузку между несколькими цепями.

При прокладке проводов необходимо учитывать их защиту от механических повреждений. Используйте специальные кабель-каналы или трубы, которые защитят проводку от внешних воздействий. Также следует избегать прокладки проводов в местах, где они могут подвергаться воздействию высоких температур или химических веществ.

Не забывайте о заземлении. Это один из важнейших аспектов безопасности при монтаже электропроводки. Заземление помогает предотвратить поражение электрическим током и защитить оборудование от перенапряжений. Убедитесь, что все металлические конструкции, такие как трубы и корпуса электрооборудования, правильно заземлены.

При выполнении электромонтажных работ рекомендуется использовать средства индивидуальной защиты: перчатки, защитные очки и обувь с изолирующей подошвой. Это поможет минимизировать риск получения травм в случае случайного контакта с электрическим током.

Наконец, если вы не уверены в своих силах или не обладаете достаточными знаниями в области электромонтажа, лучше обратиться к профессионалам. Квалифицированные электрики обладают необходимым опытом и знаниями, чтобы выполнить работу безопасно и качественно.

Соблюдение всех этих рекомендаций поможет вам избежать неприятных ситуаций и обеспечит безопасность как во время монтажа, так и в процессе эксплуатации электропроводки в будущем.
