Монтаж стропильной системы четырехскатной крыши представляет собой сложный и ответственный процесс, требующий внимательного подхода и знаний в области кровельных технологий. В данной статье мы рассмотрим особенности конструкции четырехскатной крыши, а также основные этапы ее монтажа, включая сборку стропильных ног. Понимание этих аспектов поможет избежать распространенных ошибок и обеспечит надежность и долговечность крыши, что особенно важно для защиты вашего дома от неблагоприятных погодных условий. Мы также предоставим наглядные фото и видео, чтобы процесс стал более понятным и доступным для самостоятельного выполнения.

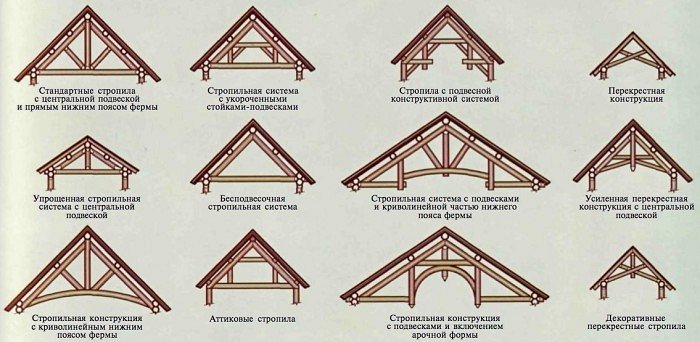

Наслонные системы

В отличие от висячих систем, наслонные конструкции имеют более простую структуру и требуют меньше материалов. Если в центре здания есть внутренняя несущая стена или промежуточные опоры на железобетонных плитах, наслонная система станет отличным решением. Обычно такие конструкции применяются для крыш с углом наклона не более 40 градусов.

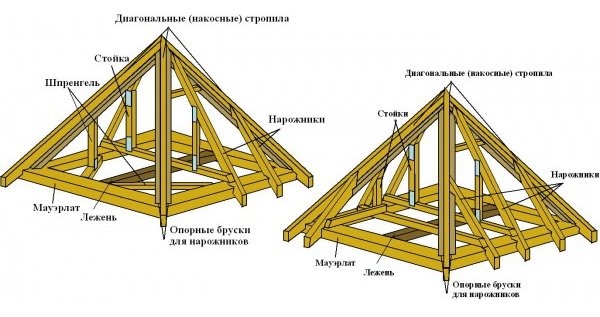

В состав наслонной системы стропил входят:

• Накосные стропила, установленные под углом к стенам;
• Нарожники или укороченные стропила, формирующие скаты;
• Стойки;
• Подкосы;
• Лежни;
• Прогоны;
• Ригели;
• Шпренгели.

Рассмотрим подробнее каждый из этих элементов. Для наглядного понимания конструктивных особенностей можно обратиться к фото- и видеоматериалам. Накосные стропила являются основой будущей кровли. Их опорой по периметру служит мауэрлат. Также возможен вариант, при котором с одной стороны в мауэрлат встраивается балка, а с другой – пара стропильных ног. Главная задача этого элемента – принимать нагрузку от кровли и равномерно распределять её по стеновым конструкциям.

Накосные стропила служат опорой для нарожников. Специалисты рекомендуют делать их длиннее, так как они испытывают значительные нагрузки в процессе эксплуатации. Выбор длины накосных стропил требует специальных расчетов, так как универсальных рекомендаций не существует.

Нарожники опираются с одной стороны на накосные стропила, а с другой – на мауэрлат. Для крыш больших площадей нарожники часто выполняются многопролетными. Если ширина здания превышает 4,5 метра, необходимо использовать составные стропильные конструкции. Длинные пролеты подвергаются значительным нагрузкам, поэтому для их уменьшения устанавливаются стойки и подкосы, которые помогают сократить длину пролета. Правильный расчет всех элементов системы и нагрузок на них позволяет избежать аварийных ситуаций в процессе эксплуатации здания.

Распорная или безраспорная?

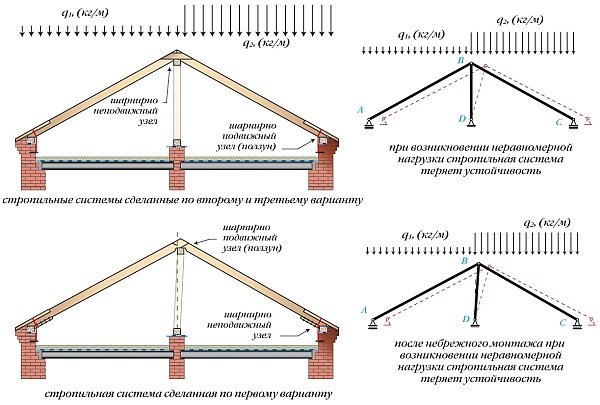

Наслонная стропильная система может быть распорной или безраспорной. Безраспорные конструкции считаются классическим вариантом. Чтобы избежать распорных усилий, мауэрлаты и прогоны располагаются горизонтально. Устанавливаются ригели, которые помогают гасить распор от продольных нагрузок. В местах опоры стропильных ног не рекомендуется использовать жесткое крепление, так как древесина может деформироваться. Оптимальным решением будут опоры в виде свободно вращающейся балки.

Если стропила опираются друг на друга, формируется распорная система. В этом случае распор передается на мауэрлат, что требует его жесткого закрепления. Безраспорная конструкция обходится дешевле, но она менее стабильна и подвижна. При неравномерной нагрузке на стропила может нарушиться статическая устойчивость кровли. Распорные наслонные кровельные системы требуют больших затрат, но они более устойчивы по сравнению с безраспорными. Однако стоит помнить, что устойчивость распорной конструкции сохраняется только до определенных значений нагрузки. Для более наглядного понимания различий между этими двумя вариантами можно обратиться к видеоматериалам.

Дополнительную поддержку для подкосов и стоек обеспечивают лежни. Их укладывают на внутренние стены или на кирпичные столбики. Вне зависимости от способа укладки, необходимо тщательно выровнять лежни по горизонтали. Качественное выравнивание верхней части лежней упрощает установку прогонов и стоек. Под лежнями обязательно укладывается слой гидроизоляции, чаще всего рулонной, как показано в видео.

Размеры лежня рассчитываются в зависимости от способа укладки. Для кирпичных столбиков достаточно сечения 10×15 см. При укладке на ограждающие конструкции и перекрытия рекомендуется уменьшить высоту лежня до 5–10 см. Если кровля монтируется без подкосов, можно обойтись без лежней. В таких случаях нижние части стоек связываются схватками.

Укладка прогонов осуществляется параллельно мауэрлату. Прогон служит дополнительной опорой для стропильных ног и должен иметь собственную опору. Если здание имеет длинные пролеты, обязательно устанавливаются дополнительные опоры, такие как шпренгели. Наглядно увидеть конструкцию стропильной системы крыш с четырьмя скатами можно на фото и видео.

Стропильная система вальмовой крыши, обеспечение жесткости конструкции с большой длиной балок

Интересные факты

Вот несколько интересных фактов о монтаже стропильной системы четырехскатной крыши и связанных с этим сложностях:

1. Геометрическая сложность: Четырехскатная крыша имеет сложную геометрию, что требует точных расчетов и проектирования. Каждая стропила должна быть правильно рассчитана по длине и углу наклона, чтобы обеспечить равномерное распределение нагрузки и избежать деформаций. Неправильные расчеты могут привести к проблемам с устойчивостью крыши.

2. Требования к материалам: Для стропильной системы четырехскатной крыши часто используются различные виды древесины или металла, в зависимости от климатических условий и архитектурных требований. Выбор неправильного материала может повлиять на долговечность и надежность конструкции. Например, в регионах с высокой влажностью необходимо использовать обработанную древесину, чтобы избежать гниения.

3. Монтаж и безопасность: Процесс монтажа стропильной системы требует высокой квалификации и соблюдения мер безопасности. Работы на высоте, использование тяжелых материалов и необходимость точной подгонки элементов делают этот процесс рискованным. Неправильная установка может привести к авариям, поэтому важно использовать защитное оборудование и следовать строительным нормам.

Правила монтажа

Монтаж стропильной системы варьируется в зависимости от конкретного проекта. Однако существуют общие рекомендации, применимые к любой строительной деятельности:

• Накосные стропила изготавливаются из прочных материалов, так как на них ложится основная нагрузка в процессе эксплуатации.
• Сращивание стропильных ног выполняется в местах наибольшего давления, обычно в верхней части.
• Для повышения прочности конструкции устанавливаются подкосы и стойки, располагаемые перпендикулярно к стропильным ногам.
• Размер диагональных стропил определяется расчетами, но лучше изготавливать их с небольшим запасом.
• При установке безраспорной системы не следует выполнять врезку в мауэрлатный брус, чтобы избежать его ослабления.
• Подкосы и стойки устанавливаются в местах соединений при сращивании стропильного бруса.
• Сращивание стропильных ног рекомендуется выполнять с помощью косого прируба, фиксируя места соединения стропил болтами.
• При укладке нарожников их верхняя часть немного подрезается для обеспечения ровной плоскости со стропильной ногой.
• Нарожники не должны сходиться в одной точке.

Четырехскатная вальмовая крыша

Последовательность работ

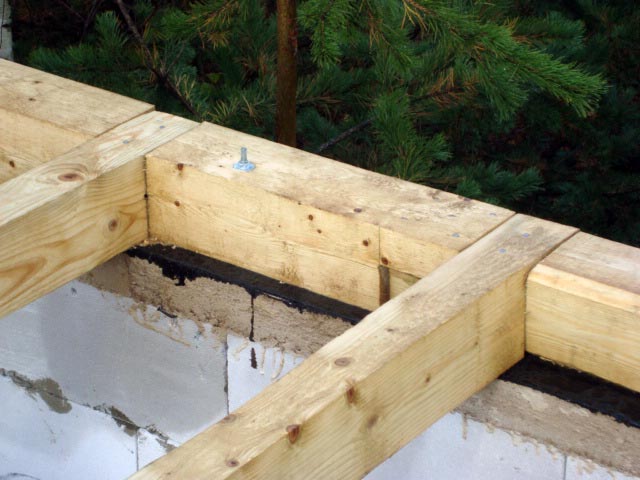

Монтаж стропильной системы начинается с установки мауэрлата. В деревянных домах его укладка не обязательна, так как верхний венец выполняет функцию опоры. Затем с помощью отвеса и уровня устанавливается коньковый брус.

Этот элемент определяет форму будущей крыши, поэтому его положение должно быть максимально точным. Под коньковым брусом устанавливаются стойки.

Первым шагом в создании крыши является установка стропильных ног. На этом этапе важно определить размеры свеса. В зависимости от климатических условий и расположения дома свес может достигать одного метра, в то время как минимальные размеры, рекомендованные специалистами, составляют 0,5 метра.

Следующий этап – формирование боковых скатов. Для этого устанавливаются промежуточные стропила и монтируются нарожники. Полуноги (нарожники) должны находиться в одной плоскости с боковыми скатами. В процессе монтажа необходимо следить за их параллельностью. Подробности выполнения этих этапов можно увидеть в видео.

После установки всех конструктивных элементов крыши производится обрешетка. Шаг обрешетки определяется в зависимости от характеристик кровельного материала. В некоторых случаях может потребоваться сплошной настил, например, если планируется создание водонепроницаемого основания. Большинство современных гидро- и пароизоляционных материалов для кровли укладываются на сплошное основание.

https://youtube.com/watch?v=6Lviqx87pAw

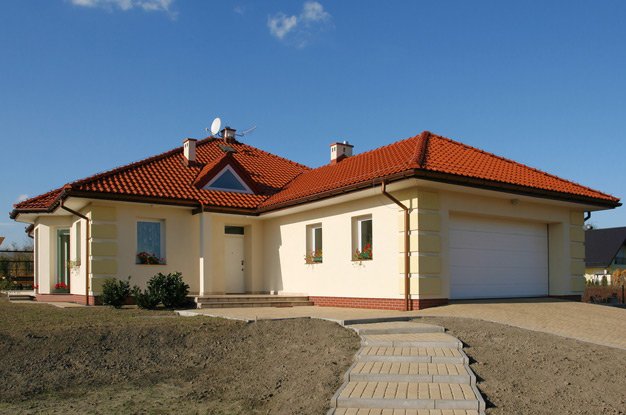

Преимущества четырехскатных крыш

Монтаж наслонной стропильной системы не является сложной задачей, однако имеет свои нюансы. Важно рассмотреть ключевые преимущества четырехскатных крыш, таких как шатровые и вальмовые конструкции. Их основные достоинства включают:

• Высокую устойчивость к сильным ветровым и снеговым нагрузкам, а также другим внешним воздействиям.
• Возможность создания широких свесов до одного метра, которые защищают стеновые конструкции.
• Низкую степень деформации.
• Равномерный прогрев скатов под солнечными лучами.
• Опцию обустройства чердачного пространства или полноценной мансарды.

Но в чем же проблема? Почему вальмовые крыши не так часто встречаются? Ответ кроется в их недостатках:

• Главный недостаток — сложность монтажа и высокая материалоемкость.
• Сложность выполнения кровельных работ.
• Необходимость серьезных расчетов, которые должны выполнять профессионалы, иначе распределить нагрузки и определить оптимальные углы наклона будет сложно.

Ошибки в расчетах, даже незначительные, недостаточное внимание к таким параметрам, как длина и ширина здания, тип кровельного покрытия, качество древесины и другие, могут привести к обрушению конструкции в первый год эксплуатации. Это не лучший результат для крыши жилого дома.

Рекомендуется: если вы решили установить четырехскатную крышу, доверьте расчеты специалистам. Строительство дома — не лучшее место для экспериментов.

Таким образом, хотя монтаж стропильной системы четырехскатной крыши (вальмовой или шатровой) можно осуществить самостоятельно, такие работы всегда сопряжены с риском. Сложность конструкции и процесса монтажа — характерная черта таких кровель. Заниматься обустройством крыши самостоятельно можно только при наличии соответствующих строительных навыков и опыта.

Четырехскатная вальмовая крыша

Выбор материалов для стропильной системы

При монтаже стропильной системы четырехскатной крыши важным этапом является выбор материалов, от которого зависит не только прочность конструкции, но и ее долговечность, а также эстетические качества. Основные материалы, используемые для стропильных систем, включают древесину, металл и композитные материалы. Рассмотрим каждый из них подробнее.

Древесина является традиционным и наиболее распространенным материалом для стропильных систем. Она обладает хорошими прочностными характеристиками, легкостью в обработке и доступностью. Однако при выборе древесины необходимо учитывать ее сорт, влажность и наличие дефектов. Для стропильных конструкций чаще всего используют хвойные породы, такие как сосна или ель, которые имеют высокую прочность и устойчивость к нагрузкам. Важно также обработать древесину антисептиками для защиты от гниения и насекомых.

Металл становится все более популярным в строительстве благодаря своей прочности и долговечности. Металлические стропила могут быть выполнены из стальных или алюминиевых профилей. Они не подвержены гниению, не требуют дополнительной обработки и могут выдерживать большие нагрузки. Однако монтаж металлической стропильной системы требует специальных навыков и оборудования, а также может быть дороже в сравнении с деревянными аналогами. Кроме того, необходимо учитывать коррозионные процессы, поэтому важно применять защитные покрытия.

Композитные материалы представляют собой сочетание различных веществ, что позволяет создать легкие и прочные конструкции. Они могут включать в себя стеклопластик, углепластик и другие синтетические материалы. Композитные стропила обладают высокой устойчивостью к воздействию внешней среды, не подвержены гниению и коррозии. Однако их стоимость может быть значительно выше, чем у традиционных материалов, что делает их менее доступными для массового строительства.

При выборе материала для стропильной системы также следует учитывать климатические условия региона, где будет возводиться здание. В районах с высокой влажностью предпочтительнее использовать материалы, устойчивые к гниению и коррозии. Важно также обратить внимание на вес конструкции, так как это может повлиять на выбор фундамента и общую архитектуру здания.

Не менее важным аспектом является экономическая целесообразность выбора материалов. Необходимо учитывать не только стоимость самих материалов, но и затраты на их транспортировку, обработку и монтаж. В некоторых случаях более дорогие, но долговечные материалы могут оказаться более выгодными в долгосрочной перспективе.

Таким образом, выбор материалов для стропильной системы четырехскатной крыши – это комплексный процесс, который требует учета множества факторов, включая прочностные характеристики, устойчивость к внешним воздействиям, экономическую целесообразность и особенности монтажа. Правильный выбор материалов обеспечит надежность и долговечность крыши, что в свою очередь повысит комфорт и безопасность эксплуатации здания.

Учет климатических условий

При проектировании и монтаже стропильной системы четырехскатной крыши необходимо учитывать климатические условия региона, в котором будет возводиться здание. Эти условия могут существенно повлиять на выбор материалов, конструктивные решения и общую надежность крыши.

Во-первых, важно оценить уровень осадков. В регионах с высокой влажностью и частыми дождями необходимо использовать водоотталкивающие материалы и обеспечить качественную гидроизоляцию. Это поможет предотвратить накопление влаги и образование плесени, что может негативно сказаться на долговечности крыши.

Во-вторых, снеговая нагрузка является критически важным фактором. В районах с обильными снегопадами необходимо учитывать вес снега на крыше. Это может потребовать усиления стропильной системы, увеличения сечения брусьев или применения дополнительных опор. Неправильный расчет может привести к деформации или даже обрушению крыши под тяжестью снега.

Температурные колебания также играют значительную роль. В регионах с резкими перепадами температур важно выбирать материалы, которые способны выдерживать такие нагрузки без потери своих свойств. Например, древесина должна быть обработана специальными составами для защиты от гниения и растрескивания, а металл — от коррозии.

Кроме того, ветер может оказывать значительное влияние на конструкцию крыши. Ветер может создавать подъемные силы, которые могут привести к повреждению стропильной системы. Важно учитывать направление и силу ветра при проектировании, а также применять дополнительные элементы, такие как ветровые распорки, для повышения устойчивости конструкции.

Не менее важным аспектом является и микроклимат местности. Например, если здание расположено в низине или вблизи водоемов, это может привести к повышенной влажности и образованию конденсата. В таких случаях стоит предусмотреть дополнительные меры по вентиляции и теплоизоляции, чтобы избежать проблем с плесенью и гниением.

Таким образом, учет климатических условий является неотъемлемой частью процесса монтажа стропильной системы четырехскатной крыши. Правильный анализ и выбор материалов, а также грамотное проектирование помогут обеспечить долговечность и надежность крыши, а также комфортные условия внутри здания.

Ошибки при монтаже и их последствия

Монтаж стропильной системы четырехскатной крыши – это сложный и ответственный процесс, который требует высокой квалификации и внимательности. Ошибки, допущенные на этом этапе, могут привести к серьезным последствиям, как для конструкции крыши, так и для всего здания в целом.

Одной из наиболее распространенных ошибок является неправильный расчет нагрузки на стропила. При проектировании крыши необходимо учитывать не только вес кровельного материала, но и возможные нагрузки от снега, ветра и других факторов. Если стропила будут недостаточно прочными, это может привести к их деформации или даже обрушению крыши.

Еще одной распространенной ошибкой является неправильная установка стропил. Стропила должны быть установлены с учетом углов наклона и расстояний между ними. Неправильная установка может вызвать неравномерное распределение нагрузки, что также может привести к деформации конструкции. Кроме того, недостаточная жесткость соединений между стропилами и другими элементами крыши может стать причиной их расшатывания и, как следствие, повреждения крыши.

Не менее важным аспектом является выбор материалов для стропильной системы. Использование некачественных или неподходящих материалов может значительно снизить прочность и долговечность крыши. Например, использование древесины с признаками гнили или повреждений насекомыми может привести к быстрому разрушению стропил. Также стоит учитывать климатические условия региона, в котором строится здание, и выбирать материалы, устойчивые к воздействию влаги и перепадам температур.

Ошибки в монтаже могут также касаться гидроизоляции и теплоизоляции. Неправильная укладка изоляционных материалов может привести к образованию конденсата, что в свою очередь вызовет гниение деревянных элементов и появление плесени. Это не только сократит срок службы крыши, но и негативно скажется на здоровье жильцов.

В заключение, ошибки при монтаже стропильной системы четырехскатной крыши могут иметь серьезные последствия. Поэтому важно тщательно планировать и выполнять все этапы монтажа, а также привлекать квалифицированных специалистов для выполнения этой работы. Только так можно гарантировать надежность и долговечность крыши, а также безопасность всего здания.
