Монтаж стропильной системы – ключевой этап в строительстве крыши, от которого зависит не только её прочность, но и долговечность всего здания. В этой статье мы подробно рассмотрим процесс установки стропильной системы своими руками, предоставив пошаговые инструкции и полезные советы от профессионалов. Вы узнаете, какие материалы и инструменты понадобятся, а также как избежать распространенных ошибок. Благодаря видеоурокам, вы сможете визуально освоить все нюансы монтажа, что сделает этот процесс доступным даже для новичков.

Немного теории – что нужно знать о стропильной системе?

В первую очередь обсудим различные типы стропильных систем и их особенности. Эта система включает следующие компоненты:

• стропильные ноги;
• стойки и вертикальные опоры;
• подкосы;
• затяжки — элемент, связывающий стропильные ноги.

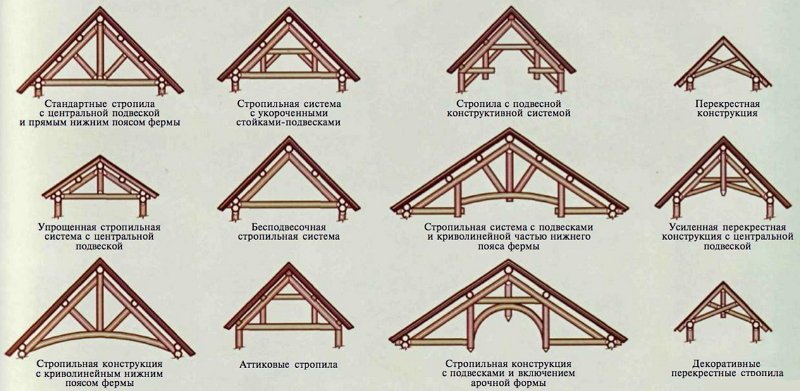

Важно также различать стропила по типам. Стропильные системы делятся на:

• Наслонные. Эти системы используются, когда в здании есть внутренние перегородки или другие опоры. В таких случаях «ноги» конструкции опираются как на внешние стены, так и на внутренние.
• Висячие. В этих системах «ноги» конструкции поддерживаются исключительно наружными стенами. Ключевая особенность такой конструкции — необходимость установки затяжки для компенсации высоких распорных нагрузок.

Несколько важных технических характеристик

При выборе метода установки стропил важно учитывать сложность выполнения работ и вес конструкции. Если изделие легкое или есть возможность использовать подъемную технику, оптимально собрать стропила на земле и затем поднять их на крышу для завершения работ. Если конструкция тяжелая, лучше собирать стропила непосредственно на крыше, что упростит процесс и повысит безопасность.

Крайне важно правильно соединить верхние части стропил. Существует несколько методов. Один из них — крепление стропил встык. В этом случае на противоположных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины соединяются по торцам и фиксируются несколькими гвоздями. Для повышения надежности соединения рекомендуется использовать металлические накладки.

Также можно применять метод нахлеста, при котором элементы конструкции соприкасаются плоскостями. Если вы устанавливаете стропила в доме с бревенчатыми фронтонами, лучше использовать метод скользящего крепежа, который предотвратит деформацию крыши при усадке дома.

Если вы решили воспользоваться этим методом, учтите, что его сложно реализовать самостоятельно. Крепление осуществляется следующим образом: «ноги» стропил располагаются с зазором и соединяются с помощью специального подвижного металлического элемента. Теперь можно переходить к строительству стропильной системы своими руками.

Как запилить стропила под нужным углом и нужных размеров

Интересные факты

Вот несколько интересных фактов о монтаже стропильной системы:

1. Разнообразие стилей: Существует множество типов стропильных систем, включая односкатные, двускатные, мансардные и арочные. Каждый из этих стилей имеет свои особенности и преимущества, которые могут быть выбраны в зависимости от архитектурного дизайна здания и климатических условий.

2. Правильный расчет: При монтаже стропильной системы критически важно учитывать нагрузки, включая вес кровли, снеговые и ветровые нагрузки. Неправильные расчеты могут привести к деформации или даже обрушению крыши, поэтому профессионалы используют специальные программы и методы для точного проектирования.

3. Материалы и технологии: Современные технологии позволяют использовать не только традиционные древесные стропила, но и стальные конструкции, а также композитные материалы. Это открывает новые возможности для проектирования и увеличивает долговечность стропильных систем, что особенно важно в условиях изменяющегося климата.

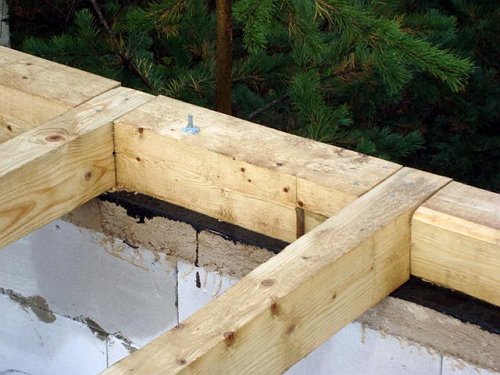

Мауэрлат – что это и для чего?

Строительство стропильной системы начинается с установки мауэрлата, который служит основой для всей конструкции. Мауэрлат — это бревно или брус, устанавливаемый по периметру внешних стен. Хотя можно обойтись без мауэрлата, самостоятельная сборка конструкции может быть сложной и небезопасной. Важно точно следовать всем рекомендациям, чтобы основание для стропильной системы выполняло свои функции.

Полезные рекомендации:

• Перед установкой мауэрлата изолируйте стены подходящим водоотталкивающим материалом. Для экономии можно использовать несколько слоев рубероида.
• Монтаж бревен следует производить на армированный пояс с небольшим отступом от краев стен.
• Рекомендуется выбирать бревна из антисептированной древесины с сечением 10×15 см.

Для удобства работы своими руками брусья стоит предварительно разложить от одного фронтона до другого вдоль всей длины стены. После этого проведите замеры: укладывайте брусья по уровню, следя за равномерностью расстояния между ними. Затем можно приступить к креплению брусьев к стенам. Как уже упоминалось, монтаж лучше всего производить на армированный пояс, используя анкерные болты для крепления — их следует устанавливать во время заливки армированного пояса. Не забудьте просверлить отверстия в самом брусе.

Важно: чтобы добиться идеального положения болтов, перед заливкой «пояса» приложите доску к болтам и выровняйте крепежные элементы с помощью угольника.

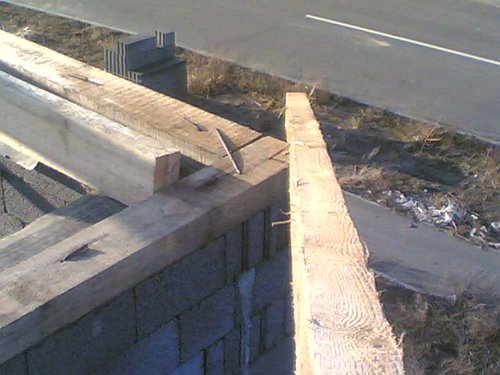

Подготовленное основание укладываем на подставки из дощечек, затем аккуратно опускаем брусья на болты, поочередно убирая дощечки. В завершение накручиваем шайбу на болт. Теперь можно перейти к процессу создания стропильной системы своими руками.

Крыша, как делать мауэрлат (доска или брус на которую опирается крыша)

Установка стропильной системы своими руками

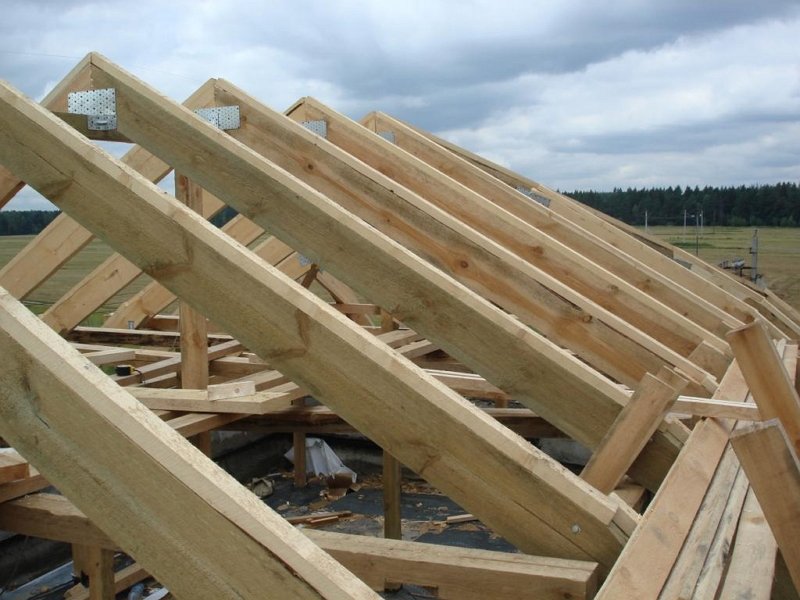

Мы уже обсудили процесс монтажа мауэрлата. Теперь перейдем к ключевому этапу установки стропильной системы – установке балок перекрытия и конькового бруса. Начнем по порядку. Балки перекрытия представляют собой брусья с сечением 20х10 или 15х10 см. Длина этих элементов должна быть такой, чтобы при укладке на стены они образовывали вынос, соответствующий ширине карниза.

Проще говоря, брусья должны выступать за стены на определенное расстояние. Их устанавливают в одном направлении, оставляя между ними равные промежутки.

Чтобы избежать ошибок в процессе работы, важно следовать четкой последовательности действий:

• Устанавливаем доски, отступая от края стен примерно на полметра.
• Протягиваем шнур между брусьями – он станет «маячком» для монтажа следующих балок.
• Расстояние между «ногами» конструкции определяем в зависимости от сечения стропил. Например, если вы выбрали «половые» доски размером 5х15 см, шаг должен составлять около 60 см. Это упростит дальнейшие работы, так как ширина утеплителя для мансарды обычно составляет 60 см, и подрезать его не потребуется.
• Устанавливаем поперечные брусья, одна часть которых соприкасается с крайней балкой, а другая – выходит за стены. Промежуток между перемычками должен составлять около 1 метра.
• Закрепляем балки к основе (мауэрлату) с помощью гвоздей, также можно использовать саморезы и металлические уголки для дополнительной надежности.

Чтобы процесс строительства стропильной системы был комфортным, постелите на балки обычные доски.

Теперь обсудим установку конькового бруса. Этот этап включает несколько шагов:

• Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Специалисты рекомендуют, чтобы высота распорок соответствовала высоте первого этажа.
• Собираем стойки на противоположных концах конструкции и устанавливаем промежуточные балки, соблюдая шаг в 2,5 метра.
• После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5х20 см). Закрепите конструкцию саморезами.

Монтаж стропильной системы – важные советы

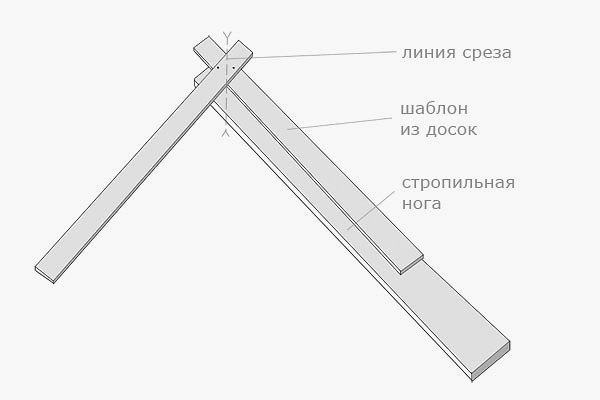

Чтобы стропила были одинаковой длины, рекомендуется заранее изготовить шаблон. Для этого возьмите доску размером 2,5х15 см, приложите её к балке и коньку, отметьте места соприкосновения и отпилите лишнюю часть. По этому шаблону можно будет изготавливать заготовки. Учтите, что добиться идеальной ровности удается не всегда, поэтому в процессе установки вам может понадобиться пила.

Устанавливайте стропила с обеих сторон, это значительно уменьшит нагрузку на коньковый брус. Игнорирование этого совета может привести к деформации конька, что снизит надежность конструкции. Каждое стропило фиксируется к «коньку» несколькими гвоздями. Проблемы могут возникнуть при прикреплении стропил к балке. Для решения этой задачи используйте металлические пластины.

После установки стропильной системы выполните гидроизоляцию, создайте обрешетку и покройте конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему — крыша почти готова. Надеемся, наши рекомендации помогут вам успешно справиться с этой работой своими руками.

Монтаж стропильной системы

Выбор материалов для стропильной системы

При монтаже стропильной системы одним из ключевых этапов является выбор материалов. Правильный выбор не только определяет долговечность конструкции, но и влияет на её устойчивость к внешним воздействиям, таким как ветер, снег и дождь. Рассмотрим основные материалы, используемые для стропильных систем, их характеристики и преимущества.

Дерево – традиционный и наиболее распространенный материал для стропил. Деревянные стропила легки, имеют хорошую прочность и обеспечивают отличную теплоизоляцию. При выборе древесины важно учитывать её сорт, влажность и наличие дефектов. Наиболее подходящими являются хвойные породы, такие как сосна и ель, благодаря их высокой прочности и доступности. Дерево должно быть обработано антисептиками для защиты от гниения и насекомых.

Металл – ещё один популярный материал, который используется в стропильных системах. Металлические конструкции, выполненные из стальных или алюминиевых профилей, обладают высокой прочностью и долговечностью. Они не подвержены гниению и могут выдерживать большие нагрузки. Однако металл требует дополнительной защиты от коррозии, что может увеличить стоимость проекта. Металлические стропила часто используются в крупных промышленных и коммерческих зданиях.

Композитные материалы – это относительно новый вариант, который сочетает в себе преимущества дерева и металла. Композиты, такие как клееный брус или LVL (ламинированный венге), обладают высокой прочностью и стабильностью, что позволяет уменьшить количество стропил и увеличить свободное пространство в мансарде. Они также устойчивы к воздействию влаги и не подвержены деформации.

При выборе материалов необходимо учитывать не только их физические свойства, но и климатические условия региона, где будет возводиться здание. Например, в районах с высокой влажностью предпочтительнее использовать металлические или композитные материалы, которые менее подвержены гниению.

Кроме того, важно учитывать экономические аспекты. Дерево, как правило, дешевле, чем металл, но требует регулярного ухода и обработки. Металлические конструкции могут быть дороже в закупке, но их долговечность и минимальные требования к обслуживанию могут оправдать первоначальные затраты.

В заключение, выбор материалов для стропильной системы – это важный шаг, который требует внимательного подхода. Необходимо учитывать все факторы, включая прочность, долговечность, стоимость и климатические условия, чтобы обеспечить надежность и безопасность всей конструкции.

Инструменты, необходимые для монтажа

Для успешного монтажа стропильной системы необходимо использовать ряд специализированных инструментов, которые обеспечат точность и качество выполнения работ. В этом разделе мы рассмотрим основные инструменты, которые понадобятся вам в процессе монтажа.

• Уровень – это один из самых важных инструментов, который поможет вам проверить горизонтальность и вертикальность элементов стропильной системы. Лучше всего использовать лазерный уровень, так как он обеспечивает высокую точность и позволяет работать на больших расстояниях.
• Рулетка – необходима для точных измерений всех элементов конструкции. Рекомендуется использовать рулетку длиной не менее 5 метров, чтобы иметь возможность измерять большие расстояния без дополнительных соединений.
• Пила – для распила деревянных элементов стропильной системы вам понадобится качественная пила. Это может быть как ручная пила, так и электрическая. Электрическая пила значительно ускорит процесс, но ручная пила может быть более удобной для точных работ.
• Дрель или шуруповерт – эти инструменты необходимы для крепления элементов стропильной системы. Шуруповерт с функцией удара будет особенно полезен при работе с твердыми породами дерева.
• Молоток – классический инструмент, который пригодится для забивания гвоздей и других крепежных элементов. Лучше всего использовать молоток с резиновым или деревянным основанием, чтобы избежать повреждения древесины.
• Струбцины – помогут зафиксировать детали конструкции во время их монтажа. Это особенно важно, когда требуется точная подгонка элементов друг к другу.
• Ножовка по дереву – для выполнения более тонких и аккуратных резов, особенно в труднодоступных местах.
• Карандаш и угольник – для разметки деталей перед их резкой. Угольник поможет вам сделать точные углы, а карандаш обеспечит четкие линии разметки.
• Защитные очки и перчатки – безопасность должна быть на первом месте. Используйте защитные очки, чтобы избежать попадания опилок в глаза, и перчатки для защиты рук от порезов и ссадин.

Подготовив все необходимые инструменты, вы сможете значительно упростить процесс монтажа стропильной системы и повысить качество выполненных работ. Не забывайте о том, что правильный выбор инструментов и их использование – залог успешного завершения проекта.

Ошибки при монтаже и как их избежать

Монтаж стропильной системы – это ответственный этап в строительстве крыши, и ошибки на этом этапе могут привести к серьезным последствиям, включая повреждение крыши и сокращение срока службы здания. Чтобы избежать распространенных ошибок, важно учитывать несколько ключевых аспектов.

1. Неправильные расчеты

Одной из самых распространенных ошибок является неправильный расчет нагрузки на стропильную систему. Это может произойти из-за недостаточного учета веса кровельного материала, снега, ветра и других факторов. Чтобы избежать этой ошибки, рекомендуется использовать специальные программы для расчета или обратиться к профессиональным инженерам, которые помогут определить необходимые параметры.

2. Неправильный выбор материалов

Использование некачественных или неподходящих материалов также может привести к проблемам. Например, использование древесины с низким качеством или неправильной влажностью может привести к деформации стропил. Перед началом монтажа необходимо тщательно проверить все материалы на соответствие стандартам и требованиям.

3. Игнорирование технологии монтажа

Каждый этап монтажа стропильной системы требует соблюдения определенной технологии. Игнорирование этих рекомендаций может привести к неправильной установке стропил, что в свою очередь может вызвать их поломку. Важно следовать инструкциям производителя и использовать проверенные методы монтажа.

4. Неправильная установка крепежных элементов

Крепежные элементы играют ключевую роль в прочности стропильной системы. Неправильный выбор или установка крепежа может привести к ослаблению конструкции. Рекомендуется использовать антикоррозийные крепежи и следить за тем, чтобы они были установлены в соответствии с рекомендациями.

5. Отсутствие контроля качества

На этапе монтажа важно проводить регулярный контроль качества выполненных работ. Это поможет выявить и исправить ошибки на ранних стадиях. Рекомендуется привлекать специалистов для проверки каждого этапа монтажа, чтобы гарантировать надежность и безопасность конструкции.

Следуя этим рекомендациям, можно существенно снизить риск ошибок при монтаже стропильной системы и обеспечить долговечность и надежность крыши. Помните, что качественный монтаж – это залог безопасности и комфорта в вашем доме.
