Монтаж теплого электрического пола — это не только способ создать комфортную атмосферу в вашем доме, но и возможность существенно сэкономить на отоплении. В этой статье мы подробно рассмотрим различные виды теплых полов, правила их укладки и основные ошибки, которых следует избегать при установке. Вы узнаете, как правильно выбрать систему обогрева, а также получите полезные советы и рекомендации, которые помогут вам избежать путаницы в проводах и сделать процесс монтажа максимально простым и эффективным. Дополнительно мы предлагаем видео, которое наглядно демонстрирует этапы укладки кабельного пола.

Разновидности теплого пола

Если кто-то считает, что концепция «теплого» (или обогреваемого) пола появилась недавно, он будет приятно удивлен: такие системы известны с древних времен. Одно из первых упоминаний о них относится к Древнему Риму. Знаменитые термы, о которых мы изучали в школе, имели каменные покрытия, в которых горячий воздух циркулировал по специальным каналам. Аналогичные решения использовались и в русских и турецких банях. Однако мы живем в эпоху современных технологий, и методы обогрева полов в квартирах значительно эволюционировали.

Сегодня никто не прокладывает трубы под паркетом и не заполняет их паром. Идея, предложенная предками, трансформировалась в современные теплые полы, работающие на основе циркулирующей воды или электрического нагревательного кабеля. Система водяного отопления представляет собой гибкие трубы, расположенные под верхним слоем напольного покрытия. Принцип ее работы аналогичен обычным чугунным радиаторам, которые устанавливаются под окнами. Один из способов работы таких полов — подключение к центральному отоплению. Второй вариант обогрева — использование электрического нагревательного кабеля. На этом мы сосредоточимся, подробно рассмотрим процесс установки и не забудем про множество видеороликов по этой теме.

РЕМОНТ КВАРТИРЫ СВОИМИ РУКАМИ. СРАВНЕНИЕ ТЁПЛЫХ ПОЛОВ #097 [ ЗЕМСТАНДАРТ ]

Какой бывает технология нагрева кабельного пола?

Подсознательная тревога о том, что, несмотря на заверения в надежности, системы водяного отопления могут привести к затоплению, заставляет многих выбирать электрические варианты. Наиболее сложным этапом является укладка, связанная с прокладкой электрического нагревательного кабеля. Важно точно соблюдать расстояние между витками провода и обращаться с ним осторожно, чтобы избежать повреждений изоляции и центрального проводника. После укладки нагревательного элемента его заливают бетоном (слой должен составлять 3–5 см). Мощность электрического кабеля может достигать 18 Вт на 1 м. На первый взгляд, монтаж выглядит довольно простым и понятным.

Кабель также можно использовать под деревянным полом. В этом случае максимальная мощность обогревающей системы не должна превышать 10 Вт на 1 м.

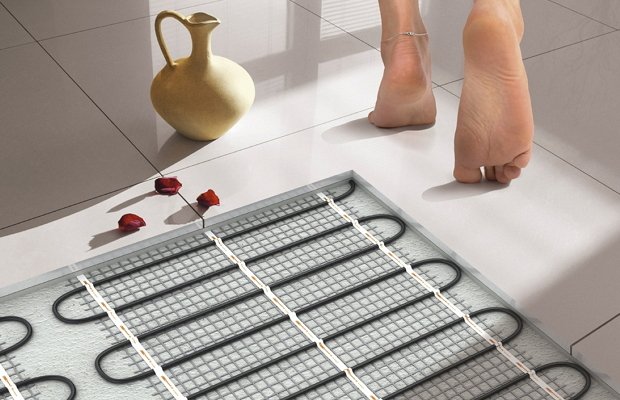

Современные технологии значительно упростили процесс укладки нагревательных элементов, избавив от необходимости точно измерять расстояние между витками. Существенным шагом вперед стало использование теплого пола с армированной сеткой. Это широкая лента из ячеистого материала, внутри которой уложен кабель в форме змейки. Преимущество заключается в том, что вам не нужно мучиться с разматыванием провода и его укладкой в зигзагах. Достаточно размотать рулон, отрезать куски нужной длины и соединить концы электрического кабеля, находящиеся под сеткой. Этот тип теплого пола также называют «матовым», так как соединенные армированные части создают слой, напоминающий циновку.

Наконец, последним и наиболее совершенным изобретением является инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми расположены нагревательные электрические полоски из углерода. Внешне пленка напоминает солнечные элементы. Ее толщина составляет всего 0,5 мм, что чуть больше листа бумаги. Устанавливается она как обычная наклейка на любую ровную поверхность. Это самый простой способ монтажа, который может выполнить каждый, не дожидаясь, пока застынет стяжка. Напольное покрытие можно укладывать сразу, и на него можно ставить мебель. Еще одним преимуществом инфракрасного электрического теплого пола является его экономичность и энергоэффективность по сравнению с другими вариантами.

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Интересные факты

Вот несколько интересных фактов о монтаже теплого электрического пола, которые могут помочь избежать путаницы с проводами:

1. Типы систем: Существует два основных типа теплых электрических полов — кабельные и пленочные. Кабельные системы требуют более тщательной планировки и укладки проводов, в то время как пленочные системы проще в установке и могут быть использованы в помещениях с низким потолком, так как они занимают меньше места.

2. Схема укладки: Перед началом монтажа рекомендуется создать подробную схему укладки проводов. Это поможет избежать ошибок и упростит процесс подключения. На схеме следует указать расположение терморегуляторов, датчиков температуры и источников питания.

3. Изоляция и защита: Правильная изоляция проводов — ключевой момент для безопасности и эффективности работы теплого пола. Использование специальных изоляционных материалов не только предотвращает перегрев, но и защищает систему от повреждений, что особенно важно в помещениях с высокой влажностью, таких как ванные комнаты.

Эти факты помогут вам лучше понять процесс монтажа и избежать распространенных ошибок.

Особенности укладки теплого пола на электричестве

Установка теплых электрических полов последнего типа не вызывает особых трудностей. Однако укладка первых двух типов требует определенных навыков. Рассмотрим общую последовательность монтажа кабельного подогрева.

Как сделать укладку теплого электрического пола — пошаговая схема

Шаг 1: Подготовка

Все работы с полом следует выполнять только после завершения ремонта потолка и стен. Установка должна происходить на чистом и ровном основании. Поэтому необходимо тщательно убрать мусор, протереть поверхность и, при необходимости, выровнять её, даже если планируется делать стяжку. Качество стяжки важно для будущего напольного покрытия и укладки кабеля, так как ровная поверхность без перепадов крайне желательна. Затем нужно обойти контур теплоизоляционной лентой толщиной не более 1 мм, используя любой искусственный материал. Это поможет изолировать стены от нагреваемой стяжки в будущем. Принцип нанесения ленты можно увидеть в нашем видео. На этом этапе плинтуса не должны мешать, но, скорее всего, вы их ещё не установили.

Шаг 2: Изоляция

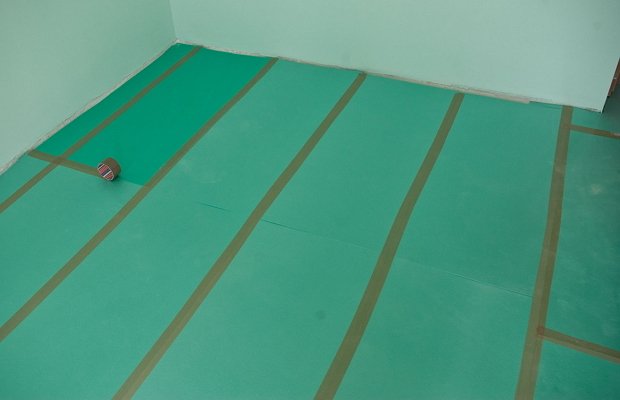

После проведения гигиенических и выравнивающих работ можно приступать к укладке подложки из теплоизоляционного материала. Это необходимо для равномерного подъема тепла от кабеля и предотвращения нагрева потолка квартиры соседа снизу. В качестве основы используется специальный материал с отражающим серебристым слоем. Для квартир в многоэтажных домах толщина изоляции в 3–4 мм будет вполне достаточной. Материал фиксируется с помощью степлера и монтажного скотча. Важно, чтобы стыки между листами были минимальными, а сами листы не смещались во время укладки. Если вы планируете установить теплые полы с кабельным обогревом в частном доме, можно использовать более толстую теплоизоляцию.

Шаг 3: Растяжка кабеля

Затем укладывают кабель, который фиксируется на поверхности теплоизоляционного материала с помощью специальных зажимов. В этом процессе существуют разные подходы. Например, одна технология предполагает укладку гидроизоляционного слоя поверх теплоотражающего материала, а другая включает размещение нагревательного кабеля на пластиковой основе, после чего его фиксируют полиэтиленовыми полосами. Существуют и другие варианты выполнения работ, поэтому важно внимательно изучить инструкцию. Этот этап также представлен в виде демонстрационного видеоролика, который стоит посмотреть.

При установке армированного кабеля проблем возникнуть не должно. Однако при использовании одиночного нагревательного провода необходимо учитывать следующие параметры:

• Шаг укладки электрического кабеля для теплого пола должен составлять от 80 до 150 мм;
• Расстояние от стены до провода должно быть в пределах 50–100 мм, а от водопроводных и газовых труб – 100–150 мм;
• Изгиб кабеля при монтаже не должен быть меньше 50 мм;
• Соединения проводов обязательно должны находиться в зоне, где залита стяжка.

Шаг 4: Стяжка

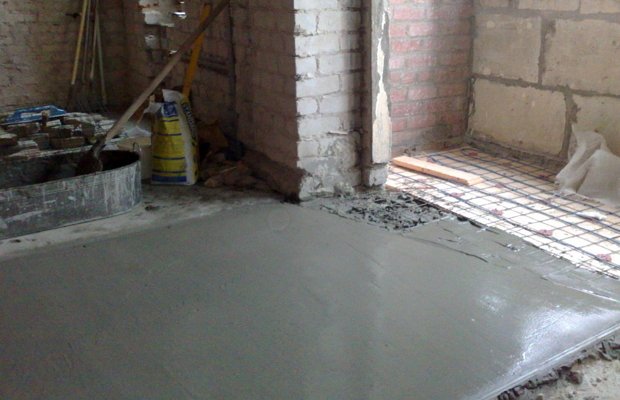

Следующим этапом является заливка кабельного нагревателя слоем стяжки, после чего можно укладывать напольное покрытие или влагозащитный слой. Важно учитывать множество факторов: диаметр провода, характеристики помещения, этажность, тип пола и другие нюансы. На этом этапе завершается основная работа по установке кабельного пола. Далее необходимо установить термостат и систему управления. Здесь есть свои особенности, подробно описанные в технической документации, а общий процесс можно увидеть в приложенном видео. Одно правило остается неизменным: проверка работоспособности теплого пола занимает около суток. Если все функционирует корректно, можно переходить к завершающему этапу.

При заливке стяжки может возникнуть неприятный сюрприз: пузырьки воздуха, образующиеся из-за неправильных пропорций компонентов раствора, могут создать «поры», негативно влияющие на кабель и приводящие к его перегреву. Чтобы избежать этой проблемы, опытные строители добавляют клей ПВА в пропорции 1 кг на 1 мешок цемента. Такой «рецепт» делает стяжку практически монолитной, и тепло от нагревательного элемента распределяется по назначению.

Шаг 5: Отделка

Теперь наступает этап финальной отделки. Если полы подготовлены для укладки плитки, необходимо выполнить завершающую заливку бетонной стяжки. После этого нужно дождаться полного высыхания материала. Важно помнить, что в зависимости от типа бетона процесс затвердевания может занять от 20 до 30 дней. Не стоит паниковать, лучше рассмотрите все возможные варианты. Технологии развиваются, и вскоре могут появиться новые материалы, которые ускорят процесс высыхания стяжки. Наконец, приходит время укладки окончательного покрытия. Будь то плитка, линолеум, ламинат или ковролин – выбор остается за вами.

Самостоятельный монтаж электрического теплого пола

Самые популярные системы теплых электрических полов

Семь-восемь лет назад российский рынок обогрева был представлен всего тремя брендами: «Теплолюкс», «Теплодор» и «Кейлит». Сегодня же список компаний, чья продукция используется в домах и квартирах, значительно расширился. О некоторых из них стоит упомянуть.

Три буквы AEG знакомы многим, кто когда-либо бывал в магазинах бытовой техники. Эта компания в начале XX века создала холодильник, а спустя 50 лет — первую автоматическую стиральную машину. В настоящее время AEG производит не только умные устройства, но и оборудование для обогрева полов с рядом особенностей:

• установка бетонной стяжки не обязательна;
• влагозащитный слой не требуется;
• толщина армированного мата составляет всего 3 мм;
• самоклеящаяся основа исключает необходимость в дополнительном крепежном материале;
• тефлоновое покрытие проводников увеличивает срок службы.

Legrand — известный французский производитель электробытовых приборов. В магазине Leroy Merlin вы найдете разнообразие розеток, светильников и аксессуаров с этой маркой. В их ассортименте также есть системы подогрева полов, которые отличаются эстетичным видом, простотой установки и надежностью.

Корейские компании также не отстают от европейских производителей. Например, фирма RHE/GT предлагает в России систему обогрева полов под названием Excel. Несмотря на «эксклюзивное» название, продукция действительно уникальна по следующим причинам:

• основа состоит из карбоновых стержней, что позволяет существенно экономить электроэнергию;
• система автоматически регулирует уровень нагрева;
• технология укладки не предъявляет строгих требований к покрытию, которое будет установлено сверху;
• система ионизирует воздух;
• идеально подходит для интеграции в систему «умный дом».

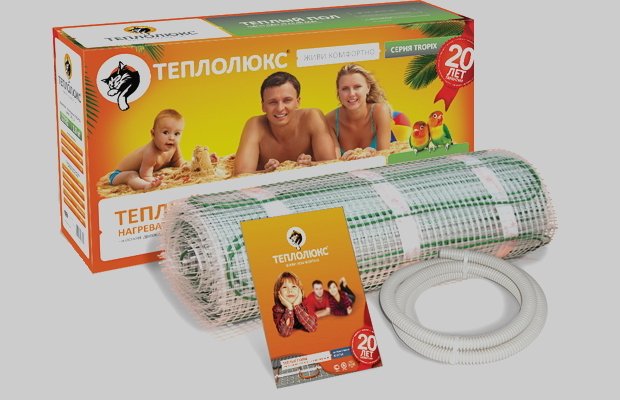

Теплый пол Теплолюкс

Выбор терморегулятора для теплого пола

При установке теплого электрического пола одним из ключевых элементов является терморегулятор. Он отвечает за поддержание заданной температуры в помещении и обеспечивает эффективное использование электроэнергии. Правильный выбор терморегулятора поможет избежать ненужных затрат и обеспечит комфортные условия в вашем доме.

Существует несколько типов терморегуляторов, и каждый из них имеет свои особенности и преимущества. Рассмотрим основные из них:

• Механические терморегуляторы: Эти устройства просты в использовании и имеют доступную цену. Они работают на основе биметаллической пластины, которая реагирует на изменения температуры. Однако их точность оставляет желать лучшего, и они могут не обеспечивать стабильную температуру в помещении.
• Электронные терморегуляторы: Более современный вариант, который обеспечивает высокую точность регулирования температуры. Они могут иметь различные функции, такие как программирование по времени, возможность подключения к Wi-Fi и управление через мобильные приложения. Это позволяет вам контролировать температуру даже находясь вне дома.
• Программируемые терморегуляторы: Эти устройства позволяют задать расписание работы теплого пола на неделю. Вы можете установить разные температуры для разных дней и часов, что значительно экономит электроэнергию и повышает комфорт. Например, можно установить более низкую температуру на ночь и повысить её перед вашим приходом домой.

При выборе терморегулятора также стоит обратить внимание на его совместимость с вашим типом теплого пола. Некоторые модели могут быть предназначены только для работы с кабельными системами, в то время как другие могут поддерживать и пленочные, и кабельные варианты. Убедитесь, что выбранный вами терморегулятор соответствует требованиям вашего оборудования.

Не забудьте также учесть дополнительные функции, которые могут быть полезны. Например, наличие датчиков температуры и влажности, возможность подключения нескольких зон отопления, а также наличие защиты от перегрева. Эти функции могут значительно повысить удобство эксплуатации и безопасность системы.

Важно также правильно установить терморегулятор. Он должен находиться на высоте около 1,5 метра от пола и в месте, где не будет подвергаться воздействию прямых солнечных лучей или других источников тепла. Это обеспечит более точные показания температуры и улучшит работу системы в целом.

В заключение, выбор терморегулятора для теплого электрического пола — это важный шаг, который требует внимательного подхода. Учитывайте все вышеперечисленные аспекты, чтобы обеспечить комфорт и эффективность вашей системы отопления.

Проверка и тестирование системы после монтажа

После завершения монтажа теплого электрического пола крайне важно провести тщательную проверку и тестирование всей системы. Это позволит убедиться в правильности установки, а также в том, что система будет функционировать эффективно и безопасно.

Первым шагом в проверке является визуальный осмотр всех компонентов системы. Убедитесь, что все кабели и термостаты установлены правильно, без видимых повреждений. Проверьте, что нагревательные маты или кабели равномерно распределены по площади и не имеют перекрестков или перегибов, которые могут привести к перегреву.

Далее необходимо выполнить электрические измерения. С помощью мультиметра проверьте сопротивление нагревательных элементов. Обычно производители указывают допустимые значения сопротивления на упаковке или в инструкции. Если измеренное значение значительно отличается от указанного, это может свидетельствовать о проблемах с установкой или повреждении кабеля.

После проверки сопротивления следует протестировать систему на предмет короткого замыкания. Для этого отключите систему от источника питания и проверьте, нет ли замыкания между фазным и нулевым проводами. Если замыкание обнаружено, необходимо выяснить причину и устранить её до подключения системы к электричеству.

Когда все проверки завершены, можно подключить систему к источнику питания. Включите термостат и установите желаемую температуру. Дайте системе поработать некоторое время, чтобы убедиться, что пол нагревается равномерно. Обратите внимание на любые необычные звуки или запахи, которые могут указывать на проблемы.

Важно также проверить работу термостата. Убедитесь, что он корректно реагирует на изменения температуры и поддерживает заданный уровень нагрева. Если термостат не работает должным образом, это может привести к перегреву или недостаточному обогреву помещения.

После успешного тестирования системы рекомендуется составить отчет о проведенных проверках и тестах. Это поможет в будущем при обслуживании системы и позволит быстро выявить возможные проблемы. Также стоит сохранить все документы, связанные с покупкой и установкой, на случай, если потребуется гарантийное обслуживание.

Наконец, не забывайте о регулярном обслуживании системы теплого пола. Периодическая проверка состояния нагревательных элементов и термостата поможет продлить срок службы системы и обеспечить её эффективную работу на протяжении многих лет.

Устранение распространенных ошибок при монтаже

Монтаж теплого электрического пола – это процесс, требующий внимательности и точности. Чтобы избежать распространенных ошибок, важно заранее ознакомиться с основными аспектами установки и эксплуатации системы. Ниже приведены ключевые моменты, которые помогут вам избежать неприятностей и обеспечить эффективную работу теплого пола.

1. Неправильный выбор типа системы

Существует несколько типов теплых полов: кабельные, пленочные и маты. Каждый из них имеет свои особенности и подходит для различных условий. Например, кабельные системы лучше подходят для основного отопления, тогда как пленочные могут использоваться как дополнительный источник тепла. Перед началом монтажа важно определить, какой тип системы будет наиболее эффективным для вашего помещения.

2. Неправильное размещение терморегулятора

Терморегулятор – это ключевой элемент системы, который отвечает за поддержание заданной температуры. Его следует устанавливать в удобном для доступа месте, вдали от источников тепла (например, радиаторов) и сквозняков. Неправильное размещение может привести к неправильной работе системы и неэффективному расходу электроэнергии.

3. Игнорирование требований к теплоизоляции

Перед установкой теплого пола необходимо обеспечить качественную теплоизоляцию. Это поможет избежать потерь тепла и снизит затраты на электроэнергию. Используйте специальные теплоизоляционные материалы, которые помогут удерживать тепло в помещении. Убедитесь, что полы и стены подготовлены должным образом, чтобы избежать мостиков холода.

4. Неправильный расчет мощности системы

Каждое помещение требует индивидуального подхода к расчету мощности теплого пола. Необходимо учитывать площадь комнаты, высоту потолков, тип окон и другие факторы. Неправильный расчет может привести к недостаточному обогреву или, наоборот, к перегреву системы, что негативно скажется на ее долговечности.

5. Пренебрежение инструкцией производителя

Каждая система теплого пола имеет свои особенности монтажа и эксплуатации. Обязательно ознакомьтесь с инструкцией производителя перед началом работ. Это поможет избежать ошибок и обеспечит правильную установку. Не забывайте также о рекомендациях по подключению к электросети и настройке терморегулятора.

6. Неправильный выбор покрытия

При выборе напольного покрытия для теплого пола важно учитывать его теплопроводность. Некоторые материалы, такие как ковролин или толстые деревянные доски, могут значительно снизить эффективность системы. Оптимальными вариантами являются керамическая плитка, ламинат или линолеум, которые хорошо проводят тепло.

7. Отсутствие контроля за работой системы

После монтажа теплого пола важно регулярно проверять его работу. Убедитесь, что терморегулятор функционирует правильно, а система равномерно распределяет тепло по всей площади. Если вы заметили какие-либо проблемы, не откладывайте их решение, так как это может привести к серьезным поломкам и дополнительным затратам.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при монтаже теплого электрического пола и обеспечить его эффективную и долговечную работу. Помните, что качественная установка – это залог комфортного и теплого дома.
