Однотрубная система отопления является одним из наиболее экономичных и эффективных решений для обогрева частного дома. В данной статье мы рассмотрим основные принципы работы однотрубных систем, их преимущества и популярные схемы монтажа. Вы узнаете, как самостоятельно установить такую систему, что позволит не только сэкономить на услугах специалистов, но и получить возможность адаптировать отопление под свои индивидуальные потребности. Также мы предоставим полезные видеоинструкции, которые помогут вам в процессе установки и обеспечат надежную работу вашей системы отопления.

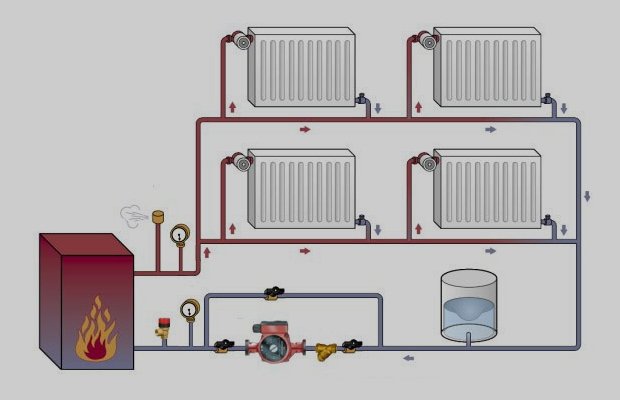

Особенности однотрубной схемы – достоинства и недостатки

Теплоноситель в данной системе движется по одной основной трубе, которая начинается и заканчивается в котле отопления. Все радиаторы в доме подключаются к этой магистральной трубе по параллельной или последовательной схеме.

Разнообразие способов подключения радиаторов позволяет создать оптимальную систему отопления для любого небольшого частного дома, обеспечивая комфортный температурный режим во всех помещениях.

Однотрубная система отопления частного дома имеет ряд преимуществ:

1. Высокая надежность. При правильной установке компонентов система будет функционировать без сбоев на протяжении многих лет.
2. Минимальные затраты на трубы и другие материалы. Однотрубная схема более экономична по сравнению с традиционной двухтрубной на 35–40 %. Меньший объем материалов также сокращает объем монтажных работ.
3. Универсальность. Эта схема подходит как для одноэтажных, так и для двухэтажных домов. Главное — правильно спроектировать систему, адаптировав её под конкретные условия.
4. Возможность скрыть магистральную трубу. Обычно она укладывается по полу и легко маскируется под напольным покрытием или термоизоляцией.

Основным недостатком однотрубной системы является то, что она не обеспечивает одинаковый микроклимат в разных комнатах. Чем дальше радиатор от котла, тем ниже температура теплоносителя в нем.

Эту проблему можно решить, установив радиаторы с большим количеством секций в удаленных помещениях. Это увеличит площадь теплообмена и повысит температуру в самых дальних комнатах. Однако стоит учитывать, что покупка радиаторов с большим числом секций может свести на нет экономию от установки однотрубной системы.

Еще один недостаток заключается в том, что в такую систему можно встраивать только радиаторы. Если в будущем вы планируете установить систему водяного теплого пола в каком-либо помещении, однотрубная схема не позволит это сделать. Водяное отопление для полов возможно только в двухтрубных системах. Обязательно учитывайте этот момент.

Однотрубная система отопления. Разбираем ошибки

Однотрубное отопление — плохой выбор.

Элементы и общее устройство однотрубной системы – коротко об основном

Рассматриваемая система отопления представляет собой замкнутый контур, который включает:

• специализированное оборудование для стабильной циркуляции горячей воды;
• магистральный трубопровод;
• расширительный бак;
• радиаторы;
• отопительный котел (например, на твердом топливе).

Циркуляция теплоносителя в однотрубных системах может быть принудительной или естественной. При естественной циркуляции движение теплоносителя происходит благодаря разнице в плотности воды. Схема работы выглядит следующим образом:

• горячая вода с меньшей плотностью вытесняется холодной;
• нагретая жидкость поднимается по стояку до верхней точки и затем движется по магистральной трубе;
• от главной трубы теплоноситель поступает к радиаторам.

Для корректной работы такой схемы необходимо обеспечить уклон магистрали в пределах 3–5 градусов. Однако это не всегда возможно. Если дом большой и отопительная система протяженная, естественная циркуляция будет неэффективной. В этом случае на каждый метр длины магистрали следует предусмотреть высотный перепад в 5–7 см.

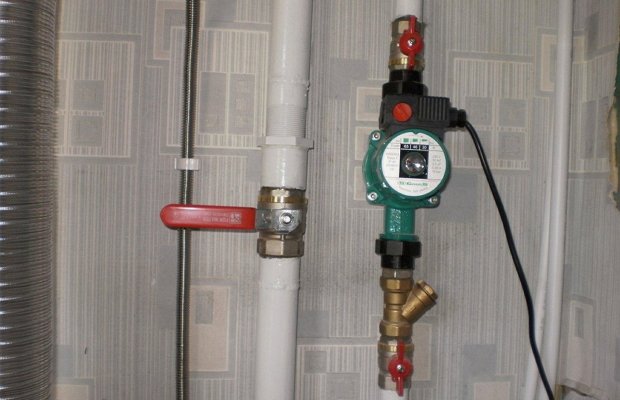

При принудительной циркуляции, требующей установки специального насоса, уклон магистрали может быть минимальным — около 0,5 см на метр трубы. Насос устанавливается перед входом в отопительный котел на обратной линии контура. Он создает давление, необходимое для поддержания теплоносителя в радиаторах в нужном температурном диапазоне.

Насос работает от электрической сети. При отключении электроэнергии он перестает функционировать, что приводит к остановке всей системы. Чтобы избежать этого, можно установить специальную трубу, известную как разгонный коллектор. Она поднимает горячую воду на высоту 1,5–1,8 м и обеспечивает работу отопления даже при отсутствии электричества.

Важно отметить, что в верхней части коллектора обязательно устанавливается отвод магистрали, который подключается к расширительному баку. Этот бак регулирует давление в системе и предотвращает чрезмерную нагрузку на котел и другие элементы отопления. Он может быть открытым или закрытым.

Открытые расширительные баки сейчас используются реже, так как в них происходит активное взаимодействие кислорода с горячей водой, что приводит к коррозии и преждевременным поломкам металлических радиаторов и труб.

В закрытых баках воздух не контактирует с водой. В таких конструкциях имеется мембранный гибкий элемент, соединенный с выходом для горячей воды и закачиваемый воздухом под повышенным давлением. Закрытые расширительные баки можно устанавливать в любом месте системы, в то время как открытые баки располагаются на верхней точке коллектора.

Интересные факты

Вот несколько интересных фактов о однотрубной системе отопления в частных домах:

1. Экономия на трубопроводах: Однотрубная система требует меньше труб, чем двухтрубная, так как в ней используется одна труба для подачи и обратки теплоносителя. Это не только снижает стоимость материалов, но и упрощает монтаж, что может значительно сократить затраты на установку.

2. Равномерное распределение тепла: В однотрубной системе теплоноситель проходит через радиаторы последовательно, что позволяет обеспечить равномерное распределение тепла по всем помещениям. Это особенно эффективно в домах с открытой планировкой, где важно поддерживать комфортную температуру в разных зонах.

3. Легкость в обслуживании: Однотрубные системы проще в обслуживании и ремонте. В случае необходимости замены или ремонта одного из радиаторов, не требуется отключать всю систему, что позволяет минимизировать время простоя и затраты на обслуживание.

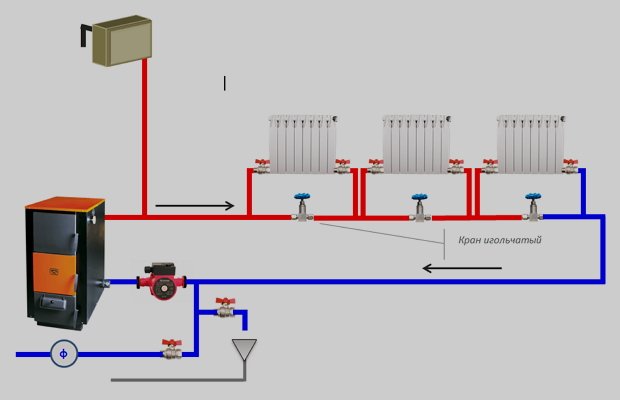

Подключение батарей к однотрубной системе – выберите свой вариант

При установке системы отопления с одной магистралью у вас есть два варианта подключения радиаторов: схема Ленинградка и стандартная нерегулируемая схема. Второй вариант требует минимального количества материалов. Вам нужно подключить радиатор к магистрали в двух точках – на входе и выходе. Это довольно просто, но стандартная схема не позволяет регулировать работу системы отопления и отключать отдельные радиаторы при необходимости.

Схема Ленинградка более эффективна, так как обеспечивает равномерный прогрев всех радиаторов в доме. Монтаж этой схемы своими руками не значительно сложнее, чем подключение радиаторов по стандартному методу. Вам потребуется установить два крана: один на выходе из радиатора, другой на входе.

Эти краны позволят перекрывать подачу горячей воды в конкретный радиатор или регулировать поток теплоносителя в соответствии с заданными параметрами. Также необходимо установить специальный байпас, который обходит радиатор. На него устанавливается кран, что позволяет направлять всю горячую воду непосредственно через радиатор.

Таким образом, схема Ленинградка упрощает регулировку температуры отопления в каждом помещении вашего дома. Поэтому эксперты рекомендуют подключать радиаторы именно по этой схеме.

Однотрубная и двухтрубная схема подключения радиаторов Отопление частного дома своими руками

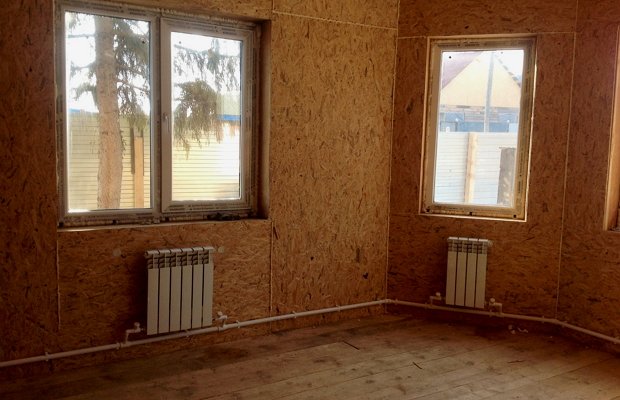

Монтируем систему своими руками – последовательность действий

Схема самостоятельного монтажа однотрубной системы отопления представлена ниже:

1. В выбранном месте в доме устанавливается отопительный котел. Рекомендуется доверить эту задачу специалистам. Обычно монтаж котла выполняется бесплатно сотрудниками компании, у которой вы его приобрели.
2. Устанавливается магистраль. При организации системы с естественной циркуляцией обеспечьте наклон главной трубы в пределах 3–5 градусов.
3. Монтируете тройники для подключения байпаса и радиаторов отопления.
4. Устанавливаете циркуляционный насос. Выбирайте место так, чтобы он легко подключался к электросети и магистральному трубопроводу. Лучше устанавливать насос у входа в котел, так как он работает эффективно при температурах до +60 °С. Именно здесь наблюдается наименьший нагрев теплоносителя.
5. Устанавливаете расширительный бак. Закрытый бак размещайте в удобном месте, а открытый — в верхней части системы.

Теперь можно закрепить радиаторы отопления на кронштейнах в заранее определенных местах и подключить их к магистрали. Для этого используются заглушки, краны Маевского и краны для перекрытия горячей воды, в зависимости от схемы подключения радиаторов.

Заключительные этапы включают опрессовку смонтированной системы отопления сжатым воздухом и заливку теплоносителя. После этого запускайте котел, настраивайте отопление и проверяйте его эффективность.

Выбор котла для однотрубной системы – что учитывать

При выборе котла для однотрубной системы отопления частного дома необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность работы всей системы и комфорт в вашем доме.

1. Мощность котла: Определение необходимой мощности котла – это первый и самый важный шаг. Мощность должна соответствовать площади отапливаемого помещения и учитывать теплопотери. Для этого можно воспользоваться формулой: 1 кВт мощности котла необходимо на 10 м² площади при стандартной высоте потолков. Однако стоит помнить, что в зависимости от климатических условий, качества утепления и других факторов, эта цифра может варьироваться.

2. Тип топлива: Котлы могут работать на различных видах топлива: газе, дровах, угле, электричестве и т.д. Выбор типа топлива зависит от доступности, стоимости и удобства использования. Газовые котлы, как правило, более экономичны и удобны в эксплуатации, но требуют наличия газовой сети. Дровяные и угольные котлы могут быть более выгодными в условиях, где есть доступ к дешевому топливу, но требуют больше внимания и усилий для обслуживания.

3. Энергоэффективность: Обратите внимание на класс энергоэффективности котла. Современные модели имеют высокий КПД (коэффициент полезного действия), что позволяет существенно экономить на расходах на отопление. Котлы с автоматической системой управления и функцией модуляции мощности также помогут оптимизировать потребление энергии.

4. Система управления: Современные котлы могут быть оснащены интеллектуальными системами управления, которые позволяют автоматически регулировать температуру в зависимости от погодных условий и потребностей жильцов. Это не только повышает комфорт, но и способствует экономии топлива.

5. Размер и установка: Размер котла также имеет значение. Он должен быть достаточно компактным, чтобы вписаться в отведенное для него пространство, но при этом обеспечивать необходимую мощность. Установка котла должна проводиться квалифицированными специалистами, чтобы избежать проблем с безопасностью и эффективностью работы системы.

6. Обслуживание и гарантия: Не забывайте о важности регулярного обслуживания котла. Выбирайте модели, которые легко обслуживать и ремонтировать. Также стоит обратить внимание на гарантийные условия, предлагаемые производителем, так как это может существенно снизить ваши риски в случае поломки.

В заключение, выбор котла для однотрубной системы отопления – это ответственный процесс, требующий внимательного подхода. Учитывая все вышеперечисленные факторы, вы сможете выбрать оптимальный вариант, который обеспечит надежное и экономичное отопление вашего дома.

Обслуживание и уход за однотрубной системой – советы и рекомендации

Однотрубная система отопления, несмотря на свою простоту и экономичность, требует регулярного обслуживания для обеспечения эффективной работы. Правильный уход за системой позволит избежать многих проблем и продлить срок ее службы. Рассмотрим основные аспекты обслуживания однотрубной системы отопления.

1. Регулярная проверка состояния системы

Первым шагом в обслуживании однотрубной системы является регулярная проверка всех ее компонентов. Важно следить за состоянием труб, соединений и радиаторов. Обратите внимание на наличие коррозии, утечек и механических повреждений. Если вы заметили какие-либо проблемы, их следует устранить как можно скорее, чтобы избежать серьезных последствий.

2. Промывка системы

Со временем в трубах и радиаторах может накапливаться грязь, ржавчина и другие отложения, что негативно сказывается на эффективности отопления. Рекомендуется проводить промывку системы не реже одного раза в несколько лет. Это можно сделать как самостоятельно, так и с помощью специалистов. Промывка поможет восстановить нормальный теплообмен и улучшить циркуляцию теплоносителя.

3. Проверка и регулировка давления

Давление в системе отопления должно находиться в пределах нормы, обычно это 1-2 атмосферы. Регулярно проверяйте манометр и при необходимости подкачивайте систему. Низкое давление может привести к недостаточному прогреву радиаторов, а слишком высокое – к повреждению труб и оборудования.

4. Устранение воздушных пробок

Воздушные пробки могут значительно снизить эффективность работы системы. Чтобы избежать этого, необходимо периодически проверять радиаторы на наличие воздуха. Если вы заметили, что радиатор не прогревается равномерно, это может быть признаком наличия воздуха. В таком случае используйте специальный ключ для сброса воздуха из радиатора.

5. Поддержание чистоты радиаторов

Чистота радиаторов также играет важную роль в их эффективности. Пыль и грязь, накопившиеся на поверхности радиаторов, могут препятствовать нормальному теплоотведению. Регулярно протирайте радиаторы влажной тряпкой и при необходимости используйте пылесос для удаления пыли из труднодоступных мест.

6. Сезонное обслуживание

Перед началом отопительного сезона рекомендуется проводить полное обслуживание системы. Это включает в себя проверку всех компонентов, промывку, проверку давления и устранение возможных проблем. Также стоит обратить внимание на работу терморегуляторов и автоматических систем управления, если они установлены.

7. Обращение к специалистам

Если у вас нет опыта в обслуживании отопительных систем, лучше обратиться к профессионалам. Специалисты смогут провести диагностику, выявить скрытые проблемы и предложить оптимальные решения. Регулярное обращение к профессионалам поможет избежать серьезных поломок и сэкономить деньги на ремонте.

Соблюдение этих рекомендаций поможет вам поддерживать однотрубную систему отопления в хорошем состоянии, обеспечивая комфорт и тепло в вашем доме на протяжении всего отопительного сезона.

Сравнение с двухтрубной системой – что выбрать для вашего дома

При выборе системы отопления для частного дома многие владельцы сталкиваются с вопросом: какую систему выбрать – однотрубную или двухтрубную? Каждая из них имеет свои преимущества и недостатки, и выбор зависит от множества факторов, включая размер дома, бюджет, а также предпочтения в плане удобства и эффективности.

Однотрубная система отопления представляет собой конструкцию, в которой все радиаторы подключены последовательно к одной трубе. Это означает, что горячая вода проходит через каждый радиатор по очереди, начиная с котла и заканчивая последним радиатором в системе. Такой подход имеет свои плюсы и минусы, которые стоит рассмотреть в сравнении с двухтрубной системой.

Одним из основных преимуществ однотрубной системы является её экономичность. Установка такой системы требует меньше труб и фитингов, что значительно снижает затраты на материалы и монтаж. Кроме того, однотрубная система проще в обслуживании, так как в ней меньше соединений, что снижает вероятность протечек и других проблем.

Однако, однотрубная система имеет и свои недостатки. Главным из них является неравномерное распределение тепла. В такой системе радиаторы, расположенные ближе к котлу, получают больше горячей воды, в то время как те, что находятся дальше, могут остывать. Это может привести к необходимости установки терморегуляторов на радиаторы, что увеличивает общие затраты на систему.

Сравнивая с двухтрубной системой, можно отметить, что в ней каждый радиатор подключен к двум трубам: одна подаёт горячую воду, а другая отводит остывшую. Это обеспечивает более равномерное распределение тепла по всем радиаторам, что является значительным преимуществом для больших домов или помещений с разной площадью. Однако, двухтрубная система требует больше труб и фитингов, что увеличивает стоимость установки и обслуживания.

Также стоит учитывать, что однотрубная система проще в проектировании и установке, что может быть важным фактором для владельцев, которые хотят минимизировать время и затраты на монтаж. В то время как двухтрубная система может потребовать более сложного проектирования и расчётов, чтобы обеспечить оптимальное распределение тепла.

В конечном счёте, выбор между однотрубной и двухтрубной системой отопления зависит от конкретных условий вашего дома. Если вы ищете экономичное и простое решение для небольшого или среднего по размеру дома, однотрубная система может стать отличным выбором. Однако, если ваш дом большой и требует равномерного отопления, стоит рассмотреть двухтрубную систему, несмотря на её более высокую стоимость.
