Пескоструйный аппарат — это незаменимый инструмент для очистки и обработки различных поверхностей, который может значительно упростить работу как профессионалов, так и любителей. В данной статье мы подробно рассмотрим процесс сборки самодельного пескоструйного аппарата из газового баллона и других доступных материалов. Вы узнаете о ключевых нюансах, которые помогут вам создать эффективное устройство, а также о правилах безопасной работы с ним. Эта информация будет полезна тем, кто хочет сэкономить на покупке готового оборудования и самостоятельно справиться с задачами по очистке и подготовке поверхностей.

Особенности пескоструйного агрегата

Для выполнения работ можно изготовить самодельный пескоструйный аппарат или приобрести готовую модель. Для домашнего использования подойдет самодельное устройство, сборка которого потребует усилий, но обойдется значительно дешевле, чем покупка нового.

Перед началом сборки важно разобраться в принципах работы пескоструйной системы. Конструкция агрегата напоминает краскопульт, который используется для распыления лакокрасочных материалов при окраске металла и других поверхностей. Ключевым элементом, создающим давление, является компрессор. Он формирует высокое давление в каналах устройства. В процессе работы, благодаря образованию вакуума, песок поступает в специальные каналы, ведущие к соплу. На выходе поток воздуха с песком взаимодействует с обрабатываемой поверхностью, эффективно очищая её от загрязнений.

Пескоструй своими руками из продувочного пистолета и пластиковой бутылки от AVTO CLASS!

Виды самодельных устройств

Существует множество конструкций пескоструйных устройств, но наиболее популярны следующие:

1. Всасывающие. Эти устройства легко собрать самостоятельно и идеально подходят для очистки поверхностей с незначительными загрязнениями. Принцип работы заключается в том, что песок подхватывается потоком воздуха и направляется к обрабатываемой поверхности.
2. Вакуумные. Эти аппараты работают по циклическому принципу: абразивные частицы выбрасываются из контейнера, а затем снова всасываются для повторного использования.
3. Пневматические. Этот тип оборудования предназначен для обработки больших площадей или труднодоступных мест. Использование самодельных моделей не рекомендуется из-за высокого давления в цилиндре и значительной мощности выброса абразивного материала.

Для подачи абразива могут использоваться как воздух, так и жидкость. В более простых конструкциях применяется воздух, что упрощает принцип работы пескоструйного аппарата и делает его популярным и легким в изготовлении.

В зависимости от способа подачи абразивного материала устройства делятся на два типа:

• Инжекторные.
• Напорные.

Напорные аппараты отличаются высокой производительностью и длительным временем работы. В таких устройствах воздух подается одновременно в емкость с абразивом и в само устройство. В инжекторных моделях процесс немного иной: песок подается под небольшим давлением, и собрать такое устройство своими руками не составит труда. В этом случае песок и воздух движутся по параллельным каналам.

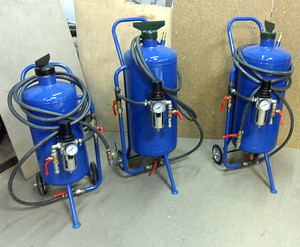

Самодельный пескоструй

Интересные факты

Вот несколько интересных фактов о пескоструйных аппаратах и их создании своими руками:

1. Принцип работы: Пескоструйный аппарат работает по принципу создания высокоскоростного потока абразивного материала (обычно песка) с помощью сжатого воздуха. Этот поток используется для очистки, шлифовки или обработки различных поверхностей. Создание такого аппарата своими руками позволяет экспериментировать с различными абразивами и настройками, что может привести к уникальным результатам.

2. Материалы для сборки: Для изготовления пескоструйного аппарата можно использовать доступные материалы, такие как старые баллоны, трубы и даже пластиковые контейнеры. Главное — обеспечить герметичность и безопасность конструкции, чтобы избежать утечек сжатого воздуха и абразива.

3. Безопасность: При работе с пескоструйным аппаратом важно соблюдать меры безопасности. Песок и другие абразивные материалы могут быть опасны для дыхательных путей и кожи. Использование защитной маски, очков и перчаток — обязательное условие. Кроме того, стоит помнить о том, что некоторые абразивы, такие как кварцевый песок, могут быть токсичными при вдыхании, поэтому лучше использовать альтернативные материалы, такие как стеклянные шарики или специальные абразивные смеси.

Изготовление конструкции пескоструйки

Создать пескоструйное устройство вполне реально, используя материалы, доступные на металлобазах или в домашних условиях, и применяя простую конструкцию. Многие умельцы собирают пескоструй своими руками из газового баллона. Учитывая все нюансы, домашние мастера успешно конструируют такие устройства без чертежей.

Для подачи песка в баллон нужно сделать отверстие в верхней части. Давление воздуха попадает в ресивер через патрубок, расположенный в верхней горловине баллона, и выталкивает абразив через выпускной канал в нижней части баллона.

ПЕСКОСТРУЙ. Homemade sandblaster

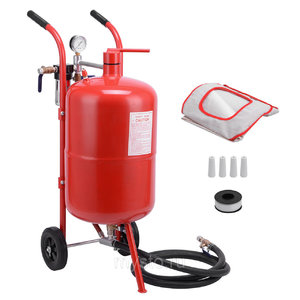

Материалы и инструменты

После анализа чертежей можно определить необходимые детали для создания аппарата и порядок подключения компонентов. При выборе компрессора стоит обратить внимание на модели мощностью свыше 800 литров. При необходимости устанавливается маслоотделитель. Важно учитывать особенности монтажа некоторых других элементов:

1. Ключевым компонентом устройства является емкость для песка, через которую будет проходить абразивный материал. Подойдет баллон объемом 50 литров, способный выдерживать как внутреннее давление, так и внешние механические воздействия.
2. Для замены наполнителя необходимо установить фильтр для проточной воды. В качестве фильтрующего элемента можно использовать силикагель. Основная задача фильтра — осушение воздуха перед подачей в рабочий канал. При использовании конструкции с компрессором можно применять обычные сухие фильтры.
3. Долговечность устройства зависит от материала сопла. Сопло из керамики или чугуна может прослужить всего несколько часов, а при интенсивной эксплуатации изнашивается за 20−30 минут. Рекомендуется выбирать более прочные материалы, способные выдерживать длительное воздействие абразива.

Для сборки самодельного оборудования понадобятся следующие материалы:

• Кислородный шланг для впускного канала (длиной около 5 м и внутренним диаметром 1 см);
• Армированный шланг (длиной 2 м и внутренним диаметром более 1.4 см);
• Соединительные штуцера для соединения резинок;
• Цанговые зажимы;
• Латунные шаровые краны с высокой надежностью;
• Трубка с резьбой и заглушкой для горловины;
• Отрезок трубы с тремя бочонками одинакового диаметра;
• Герметизирующее вещество (фум-лента, жидкий фум).

Только после подготовки всех необходимых элементов можно переходить к сборке пескоструйного устройства.

Пескоструй из газового баллона Своими руками

Сборка самодельного устройства

Использование фотографий, видеоматериалов и инструкций по сборке значительно сокращает время выполнения работ и делает их более эффективными при минимальных усилиях. Самодельный пескоструй, чертежи которого доступны в сети, станет отличной альтернативой промышленным моделям.

Ключевые этапы сборки:

• Подготовка рабочей емкости;
• Продувка баллона с помощью компрессора;
• Создание отверстий;
• Приваривание штуцеров;
• Установка треноги для баллона или мобильной конструкции;
• Герметизация с фум-лентой;
• Установка кранов;
• Монтаж емкости для абразива;
• Подключение компрессора.

Сначала подготовьте емкость для подачи абразивного материала. Газовый баллон — оптимальный вариант, но баллон, ранее содержащий фреон, будет более надежным и устойчивым к нагрузкам. Удалите латунный элемент в верхней части баллона. Перед сваркой и срезанием латунного переходника убедитесь, что баллон полностью опустошен и в нем нет остатка газа. Для удаления оставшегося газа можно использовать компрессор.

Затем в баллоне сверлятся отверстия для подачи и отвода песка. Одно отверстие располагается в верхней части, другое — в нижней. Для соединения баллона с шлангами потребуются штуцеры с резьбой, которые нужно приварить. Сварка должна быть качественной для обеспечения герметичности.

Поскольку пескоструйная установка будет перемещаться, ее следует сделать мобильной. Для этого можно приварить ось с колесами к баллону или создать специальную тележку. Чтобы избежать попадания комков абразивного материала в аппарат, бак с песком можно оснастить вибрационным устройством. Для повышения устойчивости баллона рекомендуется приварить ножки к его днищу.

Самодельный пескоструй из продувочного пистолета

ПЕСКОСТРУЙ Своими руками за 1 минуту из продувочного пистолета и бутылки! Лучший способ !!!

Изготовление насадки для аппарата

Для изготовления насадки для аппарата потребуется внимательность и следующие компоненты:

• Сопло для подачи абразивного материала;
• Пусковой механизм;
• Шланг с армированным покрытием;
• Дозирующее устройство;
• Наконечник сопла, предпочтительно из керамики.

Оптимальным вариантом для сопла является керамический наконечник, который выдерживает воздействие абразивных веществ. Металлические аналоги имеют менее высокие эксплуатационные характеристики, и их надежность часто вызывает сомнения.

Сопло для пескоструйного аппарата играет ключевую роль. Правильно подобранное сопло обеспечивает эффективную очистку поверхностей с минимальными затратами. Оно сжимает и ускоряет абразивную смесь до необходимой скорости и формирует точку контакта абразива с обрабатываемой поверхностью.

Мастера часто изготавливают сопло из пропиленовых труб и карбида бора. Самостоятельное создание сопла возможно, но для этого потребуется помощь специалиста. Для превращения карбида бора в сопло понадобятся токарный станок, шлифовальные головки и другие инструменты. Поэтому лучше обратиться в ближайшую мастерскую для его изготовления.

При создании и выборе сопла следует учитывать следующие параметры:

• Диаметр отверстия;
• Внешний диаметр;
• Длина;
• Материал.

Эффективность пескоструйного устройства зависит от диаметра отверстия сопла и мощности компрессора. Для выполнения больших объемов работ рекомендуется использовать сопло с диаметром отверстия более 6 мм и длиной от 8 см.

Для пескоструйного аппарата потребуется пистолет с пусковым механизмом. С помощью такого устройства легче всего осуществлять зачистку больших поверхностей перед покраской. Часто используются модифицированные пневмопистолеты и покрасочные пистолеты.

В самом простом варианте пистолет должен иметь рукоятку, два штуцера и наконечник. Один штуцер предназначен для подачи воздуха под давлением, а другой — для поступления песка под действием вакуума.

Пескоструй своими руками или пескоструйный аппарат

Пескоструй из газового баллона своими руками

Гидропескоструй своими руками

После обработки кузова автомобиля гидропескоструйным методом он готов к покраске. Самодельное оборудование для пескоструйной обработки можно создать на основе аппарата Керхер, без использования компрессора. В этом случае применяется кинетическая энергия, которая позволяет песку подаваться на обрабатываемую поверхность. Однако, как и в других системах, необходим пневматический пистолет.

В гидропескоструйном аппарате следует использовать очень мелкий песок, который подается вместе с водой. Это продлевает срок службы устройства, так как оно чувствительно к абразивным частицам и может быстро выйти из строя при неправильном использовании.

Ключевые аспекты и особенности работы гидропескоструйного оборудования:

• При нажатии на курок пистолета вода проходит мимо заборного канала, создавая вакуум, который всасывает песок из параллельного канала;
• Песок вместе с водой направляется на обрабатываемую поверхность.

При создании таких установок рекомендуется устанавливать дозатор и кран, так как для обработки небольшой площади может потребоваться более 20 кг абразивного материала.

Для экономии песка можно использовать специальную камеру с решеткой. В этом случае армированный шланг подключается к резервуару с водой и контейнеру с абразивом, а также к емкости для сбора отработанного материала. Гидропескоструйный аппарат должен быть собран с учетом полной герметичности всех соединительных каналов, иначе его эффективность значительно снизится.

самодельный пескоструй

Безопасность при работе

Работа с устройством должна проводиться только в местах, удаленных от жилых зон. Использование аппарата может быть опасно для домашних птиц, животных и людей, находящихся поблизости. Поэтому для выполнения работ необходимо иметь специальную защитную одежду. Рекомендуется использовать:

• Защитный шлем или щиток для головы;
• Цельный комбинезон или другую плотную одежду;
• Устойчивые брюки;
• Прочные перчатки;
• Закрытую обувь.

При проведении работ желательно использовать респиратор или шлем с защитной пелериной и системой принудительной вентиляции. Неправильный расчет при сборке оборудования может привести к разрыву емкости или клапана, что чревато травмами. Поэтому к этому аспекту следует относиться с особой осторожностью. Все открытые участки кожи должны быть защищены плотным материалом, будь то ткань или резина.

пескоструйный аппарат своими руками/sandblaster with their hands

Пескоструйка своими руками. Как сделать пескоструйный пистолет.

Тестирование и настройка аппарата

После завершения сборки пескоструйного аппарата необходимо провести его тестирование и настройку, чтобы убедиться в правильности работы и эффективности устройства. Этот процесс включает несколько ключевых этапов, которые помогут вам оптимизировать работу аппарата и избежать возможных проблем в будущем.

1. Проверка герметичности

Первым шагом в тестировании является проверка герметичности всех соединений. Для этого необходимо:

• Включить компрессор и подать воздух в систему.
• Нанести мыльный раствор на все соединения и швы. Если образуются пузырьки, значит, есть утечки.
• При необходимости подтянуть или заменить уплотнители.

2. Настройка давления

Правильное давление в системе является критически важным для эффективной работы пескоструйного аппарата. Для настройки давления выполните следующие шаги:

• Запустите компрессор и дождитесь достижения необходимого давления в баке.
• Проверьте манометр, установленный на аппарате, и убедитесь, что давление соответствует рекомендованным значениям для используемого абразива.
• При необходимости отрегулируйте давление с помощью редуктора, чтобы добиться оптимального результата.

3. Выбор абразива

Выбор подходящего абразива также влияет на качество работы аппарата. Наиболее распространенные виды абразивов:

• Кварцевый песок – универсальный и доступный вариант.
• Стеклянные шарики – подходят для деликатной обработки.
• Алюминиевый оксид – эффективен для удаления ржавчины и старой краски.

Перед началом работы протестируйте разные типы абразивов, чтобы определить, какой из них лучше всего подходит для ваших задач.

4. Тестирование на поверхности

Перед началом основного процесса пескоструйной обработки рекомендуется провести тестирование на небольшом участке поверхности. Это позволит вам:

• Оценить эффективность выбранного абразива.
• Настроить расстояние между соплом и обрабатываемой поверхностью.
• Определить необходимую скорость движения аппарата.

Обратите внимание на результаты тестирования и при необходимости внесите коррективы в настройки аппарата.

5. Безопасность при работе

Не забывайте о мерах безопасности во время тестирования и эксплуатации пескоструйного аппарата. Используйте защитные очки, респиратор и защитную одежду, чтобы избежать травм и повреждений.

После завершения всех этапов тестирования и настройки, ваш пескоструйный аппарат будет готов к полноценной эксплуатации. Регулярно проверяйте его состояние и производительность, чтобы обеспечить долгий срок службы устройства и высокое качество работы.

Обслуживание и уход за пескоструйным аппаратом

Обслуживание и уход за пескоструйным аппаратом являются важными аспектами, которые обеспечивают его долговечность и эффективность работы. Правильный уход поможет избежать поломок и снизить затраты на ремонт. Рассмотрим основные рекомендации по обслуживанию пескоструйного аппарата.

1. Регулярная очистка аппарата

После каждого использования необходимо очищать пескоструйный аппарат от остатков абразивного материала. Это поможет предотвратить засорение и коррозию внутренних частей. Для этого:

• Снимите сопло и другие съемные элементы, чтобы получить доступ к внутренним частям.
• Используйте сжатый воздух для удаления остатков песка и других абразивов.
• Протрите все поверхности влажной тряпкой, чтобы удалить пыль и грязь.

2. Проверка и замена фильтров

Фильтры играют ключевую роль в работе пескоструйного аппарата, так как они защищают его от загрязнений. Регулярно проверяйте состояние фильтров и при необходимости заменяйте их:

• Проверяйте фильтры на наличие повреждений и загрязнений.
• Заменяйте фильтры, если они забиты или имеют видимые повреждения.
• Чистите фильтры, если это возможно, согласно рекомендациям производителя.

3. Смазка движущихся частей

Движущиеся части аппарата требуют регулярной смазки для предотвращения износа и коррозии. Используйте рекомендованные производителем смазочные материалы:

• Смазывайте подшипники и другие движущиеся элементы согласно инструкции.
• Не забывайте о смазке соединений и резьбовых частей, чтобы избежать заедания.

4. Хранение аппарата

Правильное хранение пескоструйного аппарата также влияет на его долговечность. Убедитесь, что аппарат хранится в сухом и защищенном от влаги месте:

• Удалите все остатки абразивного материала перед хранением.
• Храните аппарат в вертикальном положении, если это возможно, чтобы избежать повреждений.
• Защитите аппарат от прямых солнечных лучей и перепадов температуры.

5. Регулярные проверки и диагностика

Периодически проводите полную проверку аппарата, чтобы выявить возможные проблемы до того, как они станут серьезными:

• Проверяйте все соединения на наличие утечек.
• Следите за состоянием шлангов и сопел, заменяйте их при необходимости.
• Обращайте внимание на необычные звуки или вибрации во время работы аппарата.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашего пескоструйного аппарата и обеспечить его надежную работу в течение многих лет. Регулярное обслуживание не только улучшает производительность, но и делает процесс работы более безопасным.

Применение пескоструйного аппарата в различных сферах

Пескоструйный аппарат, или пескоструйный аппарат, представляет собой устройство, которое используется для обработки поверхностей различных материалов с помощью абразивного потока. Этот метод широко применяется в различных отраслях, благодаря своей эффективности и универсальности.

Одной из основных сфер применения пескоструйного аппарата является покраска и отделка. Перед нанесением краски или лака на поверхность, важно подготовить ее, чтобы обеспечить хорошую адгезию. Пескоструйная обработка позволяет удалить старую краску, ржавчину и другие загрязнения, что значительно улучшает качество последующих слоев покрытия.

В автомобильной промышленности пескоструйные аппараты используются для восстановления кузовов автомобилей. С их помощью можно эффективно удалить ржавчину и старую краску, а также подготовить поверхность для покраски. Это особенно актуально для реставрации классических автомобилей, где важно сохранить оригинальный вид.

В строительстве пескоструйные аппараты применяются для очистки фасадов зданий, удаления загрязнений и старых покрытий с кирпича, бетона и других строительных материалов. Это позволяет не только улучшить внешний вид зданий, но и продлить срок их службы, предотвращая разрушение материалов.

Также пескоструйные аппараты находят применение в металлообработке. Они используются для очистки металлических деталей от окалины, ржавчины и других загрязнений, что позволяет улучшить качество сварки и других операций. Важно отметить, что пескоструйная обработка может быть использована как для мелких деталей, так и для крупных конструкций.

В декоративном искусстве пескоструйные аппараты применяются для создания уникальных текстур и узоров на стекле, камне и других материалах. Этот метод позволяет художникам и дизайнерам реализовывать самые смелые идеи, создавая оригинальные изделия и элементы интерьера.

Наконец, в производстве пескоструйные аппараты используются для обработки различных изделий, включая детали машин, инструменты и другие компоненты. Пескоструйная обработка помогает улучшить механические свойства материалов, увеличивая их прочность и износостойкость.

Таким образом, пескоструйный аппарат является универсальным инструментом, который находит применение в самых различных сферах. Его использование позволяет значительно улучшить качество обработки материалов, а также продлить срок службы изделий, что делает его незаменимым в современном производстве и ремонте.
