Создание оголовка для скважины своими руками — это важный этап, который обеспечивает защиту источника воды от загрязнений и предотвращает попадание в него посторонних предметов. В этой статье мы подробно рассмотрим, какие материалы и инструменты понадобятся для изготовления надежной конструкции, а также представим пошаговую инструкцию и видео, которые помогут вам успешно справиться с этой задачей. Правильно выполненный оголовок не только продлит срок службы вашей скважины, но и обеспечит безопасность и чистоту воды, что особенно актуально для загородных участков и дач.

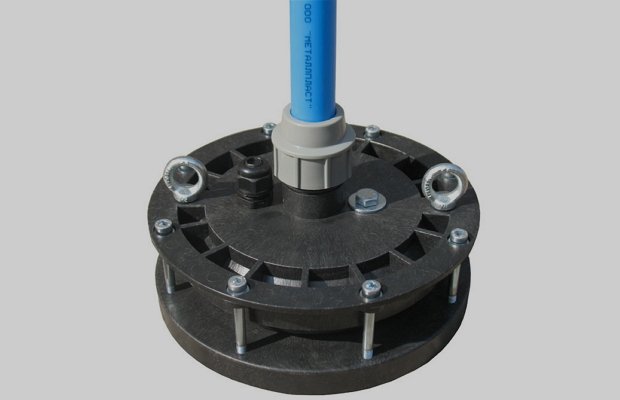

Назначение и устройство приспособления

При эксплуатации водяной скважины всегда существует риск попадания мусора в обсадную трубу. Загрязнения из почвы, паводковые воды, мелкие животные и даже случайные прохожие могут вызвать проблемы, поэтому необходима надежная защита. Почему бы не использовать обычную крышку с резьбой? Чем она отличается от оголовка скважины?

Ключевая особенность оголовка в том, что крышка является лишь его основой. На этой «базе» устанавливаются дополнительные элементы:

• рым-болты на верхней части (обеспечивают удобный демонтаж и установку оголовка);
• рым-болт с карабином, размещенный внутри;
• ввод для кабеля;
• цанговый зажим;
• резиновое кольцо;
• крепежные болты, шайбы и гайки.

Для производства оголовков скважин используются различные материалы: пластик, алюминий, сталь и чугун. Важно, чтобы внутренний рым-болт выдерживал нагрузку до 200 кг. В современных условиях наиболее разумным выбором является пластиковая конструкция, так как она исключает необходимость в сварочных работах (например, при креплении фланца к концу обсадной трубы). Однако это не означает, что устройства из других материалов менее эффективны.

Оголовок для скважины

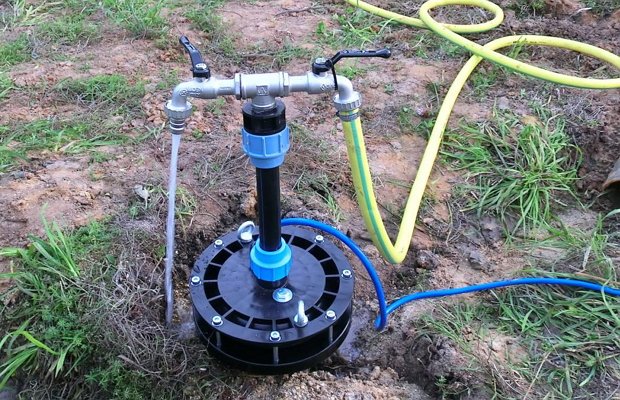

Порядок монтажа оголовка скважины

1. Край обсадной трубы должен быть аккуратно обрезан и обработан для устранения заусенцев и неровностей.
2. Внешнюю поверхность трубы необходимо тщательно очистить, загрунтовать и покрыть антикоррозийной краской.
3. Нижний фланец устанавливается на трубу и, если возможно, приваривается к ней.
4. На обсадную колонну надевается круглая резиновая прокладка.
5. Водяной насос опускается на металлическом тросе в трубу, после чего конец троса фиксируется на карабине, расположенном на внутренней стороне оголовка скважины.
6. Через ввод для кабеля протягивается электропровод, который подключается к водяному насосу, а через центральное отверстие проходит шланг для воды.
7. На срез помещается сам оголовок, который фиксируется с фланцем с помощью длинных болтов и гаек с шайбами.

Если нижний фланец закрепляется на обсадной трубе сваркой, его следует установить так, чтобы при затягивании крепежных болтов происходило сжатие резинового кольца. Это кольцо обеспечивает герметичность соединения.

Оголовок скважинный Джилекс/"Jilex" well head.

Интересные факты

Вот несколько интересных фактов о создании оголовка для скважины своими руками:

1. Материалы и их выбор: Для изготовления оголовка часто используются такие материалы, как металл, пластик и бетон. Выбор материала зависит от условий эксплуатации и глубины скважины. Например, пластиковые оголовки легче и устойчивее к коррозии, но металлические могут быть более прочными и долговечными в сложных условиях.

2. Вентиляция и защита: Правильный оголовок должен обеспечивать не только защиту от загрязнений и осадков, но и вентиляцию. Это важно для предотвращения образования вакуума в скважине, что может привести к проблемам с водоснабжением. Некоторые конструкции включают специальные вентиляционные отверстия или решетки.

3. Устойчивость к внешним воздействиям: Оголовок должен быть спроектирован так, чтобы выдерживать различные внешние нагрузки, такие как давление грунта и воздействие атмосферных явлений. Для этого важно учитывать не только прочность материалов, но и правильное крепление и герметизацию, чтобы избежать протечек и повреждений.

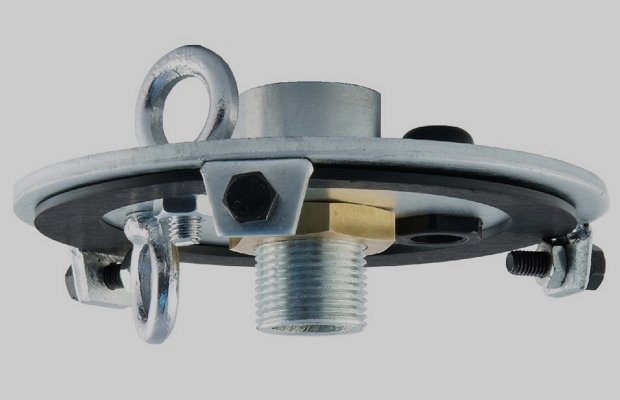

Как сделать правильную покупку?

Диаметр обсадной трубы может варьироваться, поэтому важно подбирать оголовок для скважины соответствующего размера. Некоторые модели универсальны и подходят для труб диаметром 90–100 мм и 140–160 мм. Также необходимо учитывать вес насоса и его вибрацию в процессе работы, что влияет на выбор материала оголовка. Для глубоких артезианских скважин не рекомендуется использовать трубы из полимеров.

Чтобы избежать ошибок при выборе, стоит обратить внимание на маркировку оголовка для скважины. Рассмотрим обозначение ОС 140–160/40П. Буквенно-цифровые символы имеют следующее значение:

• ОС – название изделия (оголовок для скважины);
• 140–160 – диапазон диаметров труб (мм), для которых предназначен данный оголовок;
• 40 – диаметр (мм) переходников, к которым будут подключаться трубы водоснабжения;
• П – обозначение того, что изделие изготовлено из пластика; если оголовок выполнен из металла, этот индекс отсутствует.

Оголовок для скважины 125-133/32мм (герметичный) распаковка и демонстрация

Самодельный оголовок – удастся ли сэкономить?

Хотя рассматриваемое устройство не отличается высокой сложностью, его цена может показаться высокой. Не каждый готов потратить несколько тысяч рублей на, казалось бы, простую деталь. Однако стоит учитывать, что такое изделие прослужит не один год, и, возможно, стоит в него инвестировать. Тем не менее, многие предпочитают изготовить оголовок для скважины самостоятельно.

Как сделать оголовок для скважины своими руками — пошаговая схема

Шаг 1: Материалы

Для организации домашнего производства потребуется металлический лист толщиной от 10 до 15 мм. Наилучший выбор — дюралюминий или листовая сталь. Также понадобятся длинные болты с шайбами и гайками длиной около 150 мм. Диаметр крепежных элементов зависит от размера отверстий. Кроме того, потребуется штуцер (рекомендуется цанговое устройство с гайкой), три рым-болта с гайками и шайбами, один металлический карабин и резиновое кольцо. В качестве альтернативы можно использовать спортивный кистевой эспандер из мягкой резины, если диаметр отверстия соответствует диаметру трубы.

Шаг 2: Делаем заготовки

Когда все необходимые материалы собраны, можно приступать к изготовлению оголовка для скважины. В первую очередь из металлического листа вырезают круглые заготовки для крышки и фланца. Их диаметр должен превышать диаметр обсадной трубы-колонны примерно на 100 мм. В заготовке для фланца необходимо сделать отверстие, которое будет на 0,5–1 мм больше диаметра трубы. В крышке сверлят три отверстия для рым-болтов, а также два отверстия разных диаметров: одно в центре для вывода патрубка и другое для ввода электропроводов. Для крепления по краям заготовок сверлят 6–8 отверстий, равномерно распределенных между собой.

Шаг 3: Подготовка трубы

Край обсадной колонны обрезается под прямым углом к центральной оси. Срез обрабатывается тщательно, чтобы избежать неровностей и заусенцев. Фланец следует установить на трубу и приварить так, чтобы его край немного выступал за пределы корпуса.

Этот выступ необходимо рассчитать с учетом толщины резинового уплотнительного кольца. При сборке конструкции кольцо должно «сжиматься» между крышкой и фланцем, что обеспечит надежную герметичность всей системы.

Шаг 4: Сборка

На крышке нужно установить два рым-болта так, чтобы две петли находились с внешней стороны, а одна — снизу. К нижней петле прикрепляется карабин для крепления троса. Оптимально, если крышка и рым-болты будут надежно сварены. Когда все элементы готовы, обработайте их грунтовкой и нанесите антикоррозионное покрытие. Рекомендуется смазать места соединений и резьбу болтов густой смазкой, например, солидолом.

Шаг 5: Монтаж

Монтаж оголовка на скважину выполняется аналогично установке заводского устройства. Важно затягивать соединительные болты осторожно, чтобы не повредить резиновую прокладку. Для упрощения процесса рекомендуется использовать металлические «барашки» вместо гаек.

Виды оголовков скважин в продаже

Компания Джилекс занимает лидирующие позиции в производстве оголовков для скважин на нашем рынке. Эти изделия изготавливаются из различных материалов и подходят для труб разных диаметров. Однако их цена довольно высокая — в среднем 3500 рублей. Чуть дешевле стоят оголовки под брендом Акваробот. Этот производитель специализируется на пластиковых оголовках, предназначенных для труб определенного диаметра, и средняя цена одной единицы составляет 2400 рублей.

Третий производитель — Aquatechnica. Оголовки этой компании не имеют дополнительных элементов, а лишь подготовленные отверстия. Они изготовлены из металла, что позволяет им значительно выигрывать в цене по сравнению с конкурентами. Средняя стоимость такого оголовка составляет 2000 рублей, и они могут использоваться как универсальные, так как подходят для широкого спектра диаметров труб.

Оголовок для скважины Водолей менее известен, чем предыдущие варианты, но его также стоит упомянуть. Он в основном изготавливается под заказ, и параметры согласовываются с производителем. Установка этого оголовка на колонне осуществляется с помощью болтов-секреток. Средняя цена за одну единицу составляет 2500 рублей.

Скважинный оголовок

Проверка герметичности конструкции

Проверка герметичности конструкции является одним из ключевых этапов при создании оголовка для скважины. Неправильная герметизация может привести к загрязнению подземных вод, а также к утечкам, которые могут негативно сказаться на работе всей системы. Поэтому важно уделить этому аспекту особое внимание.

Первым шагом в проверке герметичности является выбор качественных материалов. Для изготовления оголовка рекомендуется использовать устойчивые к коррозии и механическим повреждениям материалы, такие как нержавеющая сталь или специальные пластиковые композиты. Эти материалы обеспечивают долговечность и надежность конструкции.

После выбора материалов необходимо правильно выполнить монтаж оголовка. Все соединения должны быть тщательно зафиксированы, а швы – герметично заделаны. Для этого можно использовать специальные герметики, которые обеспечивают надежную защиту от влаги и загрязнений. Важно следовать инструкциям производителя герметика и давать ему достаточно времени для высыхания.

Следующий этап – это тестирование герметичности. Для этого можно использовать метод, основанный на проверке на наличие утечек. Один из простых способов – это налить воду вокруг соединений и наблюдать за появлением пузырьков. Если пузырьки образуются, значит, есть утечка, и необходимо повторно обработать проблемные места.

Также можно провести тест с использованием давления. Для этого в систему подается воздух под давлением, и проверяется, сохраняется ли оно на протяжении определенного времени. Если давление падает, это свидетельствует о наличии утечек, которые необходимо устранить.

Не стоит забывать о регулярной проверке герметичности оголовка в процессе эксплуатации. Изменения в окружающей среде, такие как осадки или колебания температуры, могут негативно повлиять на герметичность конструкции. Рекомендуется проводить визуальный осмотр и тестирование не реже одного раза в год.

В заключение, проверка герметичности оголовка для скважины – это важный процесс, который требует внимательности и тщательности. Следуя вышеописанным рекомендациям, вы сможете обеспечить надежную защиту своей скважины и продлить срок службы конструкции.

Уход и обслуживание оголовка скважины

это важные аспекты, которые напрямую влияют на долговечность и эффективность работы системы водоснабжения. Правильное обслуживание оголовка позволяет предотвратить загрязнение воды, защитить скважину от внешних факторов и продлить срок службы конструкции.

Первым шагом в уходе за оголовком скважины является регулярная проверка его состояния. Необходимо осматривать конструкцию на наличие трещин, коррозии или других повреждений. Особенно важно обращать внимание на герметичность соединений, так как любые щели могут привести к попаданию в скважину загрязняющих веществ и насекомых.

Также стоит следить за состоянием крышки оголовка. Она должна быть плотно закрыта и не иметь повреждений. Если крышка отсутствует или повреждена, это может привести к загрязнению воды и даже к попаданию в скважину животных. Рекомендуется использовать крышки, которые имеют защитные элементы, такие как сетки от насекомых.

Очистка оголовка скважины – еще один важный аспект ухода. На поверхности могут скапливаться грязь, пыль и другие загрязнения, которые могут негативно сказаться на качестве воды. Для очистки достаточно использовать мягкую щетку и мыльный раствор. Избегайте использования агрессивных химических средств, которые могут повредить материалы конструкции.

Не менее важным является контроль за уровнем воды в скважине. Если уровень воды значительно снизился, это может свидетельствовать о проблемах с насосом или о необходимости проведения дополнительных работ по восстановлению водоносного горизонта. Регулярные замеры уровня воды помогут вовремя выявить такие проблемы.

Кроме того, стоит учитывать сезонные изменения. В зимний период необходимо следить за тем, чтобы оголовок не замерзал. Для этого можно использовать специальные утеплители или обогреватели, которые предотвратят образование льда и обеспечат нормальную работу системы.

Наконец, рекомендуется проводить профилактическое обслуживание оголовка скважины не реже одного раза в год. Это может включать в себя полную проверку всех элементов конструкции, замену изношенных деталей и очистку от загрязнений. Профессиональные специалисты могут предложить дополнительные услуги, такие как дезинфекция воды, что также важно для поддержания ее качества.

Таким образом, регулярный уход и обслуживание оголовка скважины – это залог надежной работы системы водоснабжения и обеспечения чистоты воды. Следуя простым рекомендациям, можно значительно продлить срок службы конструкции и избежать серьезных проблем в будущем.

Типичные ошибки при самостоятельном изготовлении

При самостоятельном изготовлении оголовка для скважины важно учитывать множество факторов, чтобы избежать распространенных ошибок, которые могут привести к снижению эффективности конструкции или даже к ее поломке. Рассмотрим основные из них.

1. Неправильные размеры и пропорции

Одной из самых частых ошибок является неверный расчет размеров оголовка. Он должен точно соответствовать диаметру скважины и быть достаточно прочным, чтобы выдерживать нагрузки. Если оголовок будет слишком маленьким, это может привести к его повреждению, а слишком большим – к затруднениям при установке и возможным утечкам.

2. Использование некачественных материалов

Выбор материалов для изготовления оголовка играет ключевую роль в его долговечности. Часто люди используют дешевые или неподходящие материалы, которые не выдерживают воздействия влаги и коррозии. Лучше всего использовать нержавеющую сталь или качественный пластик, которые обеспечат надежность и долговечность конструкции.

3. Игнорирование вентиляции

Некоторые мастера забывают о необходимости вентиляции в оголовке. Это может привести к образованию конденсата внутри конструкции, что, в свою очередь, может вызвать коррозию и другие проблемы. Обязательно предусмотрите вентиляционные отверстия, чтобы обеспечить циркуляцию воздуха.

4. Неправильная установка

Ошибки при установке оголовка могут привести к его смещению или даже разрушению. Важно следовать инструкциям и использовать правильные крепежные элементы. Убедитесь, что оголовок установлен ровно и надежно закреплен, чтобы избежать его повреждения в будущем.

5. Пренебрежение герметизацией

Герметизация швов и соединений – еще один важный аспект, который не следует игнорировать. Неправильная герметизация может привести к утечкам и загрязнению воды. Используйте качественные герметики и следуйте рекомендациям по их применению.

6. Отсутствие защиты от загрязнений

Некоторые мастера не устанавливают защитные элементы, такие как сетки или фильтры, которые предотвращают попадание мусора и загрязнений в скважину. Это может привести к ухудшению качества воды и необходимости частой очистки системы. Обязательно предусмотрите защиту для оголовка.

Избегая этих распространенных ошибок, вы сможете создать надежный и долговечный оголовок для скважины, который прослужит вам долго и обеспечит качественное водоснабжение.
