Оптический нивелир – это незаменимый инструмент в арсенале геодезистов, который позволяет точно определять разность уровней на местности. В условиях подготовки к строительству, где каждая деталь имеет значение, правильное использование нивелира обеспечивает точность и надежность всех последующих работ. В данной статье мы подробно рассмотрим функции оптического нивелира, его применение на строительной площадке и важность точных измерений для успешного завершения проекта. Также вы сможете ознакомиться с видео-демонстрацией, которая наглядно покажет, как работает этот специфический прибор.

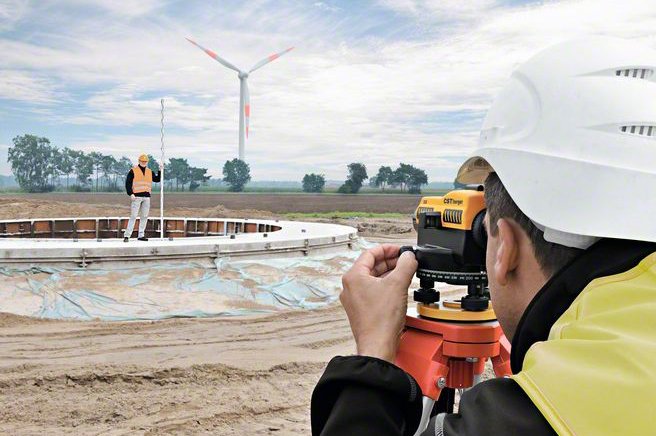

Работа с оптическим нивелиром – взгляд в прошлое этого прибора

Слово «нивелир» имеет французские корни и происходит от термина «niveler», что переводится как «выравнивать». В современном мире этот оптико-механический прибор активно используется в геодезии наряду с оптическим теодолитом. Без нивелира невозможно решить множество строительных задач. Он играет ключевую роль в выравнивании площадок для строительства зданий и сооружений, а также является незаменимым помощником в различных земельных работах. С его помощью можно определить разницу высот между несколькими отметками на местности. Прибор оснащен не только зрительной трубой, но и цилиндрическим уровнем (вместо него может использоваться компенсатор). Уровень позволяет установить главную ось в строго горизонтальное положение.

В нашей стране нивелиры начали использоваться в XIX веке. Русский ученый и геодезист тщательно продумал конструкцию этих приборов, которые отличались высокой точностью. Ранее в европейских странах существовали аналогичные устройства, но они не имели оптической трубы. Позже Иоганн Кеплер внес изменения, которые изменили внешний вид нивелира. Тем не менее, первые нивелиры зарубежного производства имели свои недостатки. Основной задачей первых приборов девятнадцатого века было создание высотной основы. Со временем многие инженеры из разных стран вносили улучшения, и нивелир становился все более удобным и простым в использовании.

Оптический нивелир ADA RUBER-X32

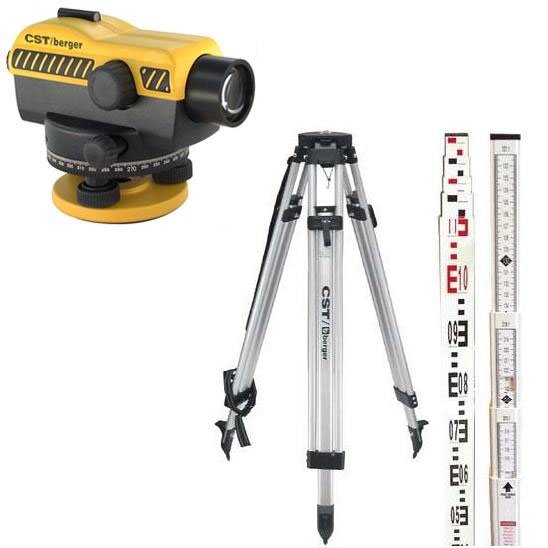

Устройство оптического нивелира и особенности поколений приборов

В настоящее время существует множество типов нивелиров, каждый из которых имеет свои преимущества и недостатки. При выборе инструмента важно учитывать такие факторы, как цена, комплектация и срок службы. Основные типы нивелиров — оптические, цифровые и лазерные. Наибольшей популярностью сегодня пользуются оптические нивелиры. Они представлены в различных вариантах, и их основное отличие заключается в ключевых компонентах: зрительной трубе, уровне и подставке. Обычно уровень устанавливается вместе с трубой, которая размещается на подставке, которая может быть как складной, так и жестко фиксированной.

Наиболее удобными считаются устройства с самоустанавливающейся линией визирования. Это современные нивелиры, оборудованные автоматическим компенсатором, позволяющим точно устанавливать горизонтальную ось в процессе работы.

Классический оптический нивелир включает зрительную трубу с цилиндрическим уровнем. Для настройки положения зрительной системы используются элевационные винты. Также присутствуют круглый уровень, микрометрические и фиксирующие винты, обеспечивающие вращение, подставка и три подъемных винта. Современные нивелиры имеют более сложную конструкцию и больше деталей, каждая из которых выполняет свою функцию, поэтому работа с оптическим нивелиром может быть не совсем понятна при первом знакомстве.

Одним из ключевых компонентов прибора является зрительная труба, которая вращается по горизонтальной плоскости. Ее основная задача — наводить систему на объекты, которые необходимо измерить. Цилиндрический уровень, наиболее чувствительный элемент устройства, предназначен для определения точности ориентирования нивелиров на отвесе. В этом процессе полезен пузырек, расположенный в «нулевой точке», который позволяет точно установить горизонтальную ось.

Подставка и три винта под ней необходимы для регулировки высоты установки. Эта подставка называется трегером. Также имеется деталь, отвечающая за точное ориентирование — элевационный винт. С его помощью устанавливается параметр, при этом визирная линия прибора приводится в горизонтальное положение. Основное преимущество современных оптических нивелиров заключается в наличии компенсатора, который поддерживает инструмент в горизонтальном положении во время работы. Это исключает погрешности, даже если прибор наклонен.

Теодолит. Для чего предназначен и как устроен.

Интересные факты

Вот несколько интересных фактов об оптических нивелирах:

1. Принцип работы: Оптический нивелир использует уровень и телескоп для определения разности высот между точками. Устройство проецирует горизонтальную линию, и с помощью рейки, установленной на целевой точке, можно точно измерить высоту. Это позволяет строителям и геодезистам точно определять уровни на местности.

2. Историческое значение: Оптические нивелиры начали использоваться в XIX веке и сыграли ключевую роль в развитии инженерии и строительных технологий. Они позволили значительно повысить точность в строительстве мостов, зданий и дорог, что в свою очередь способствовало развитию инфраструктуры.

3. Современные технологии: Хотя оптические нивелиры остаются популярными благодаря своей надежности и простоте, современные технологии, такие как лазерные нивелиры и электронные тахеометры, предлагают более высокую точность и автоматизацию. Тем не менее, оптические нивелиры все еще широко используются в полевых условиях благодаря своей устойчивости к погодным условиям и простоте в использовании.

Как выбрать оптический нивелир – определяемся с классами инструмента

При выборе нивелира важно учитывать требуемую степень точности измерений, что зависит от типа геодезических работ. В России нивелиры делятся на несколько классов. Для высотных измерений подойдут приборы 1 и 2 классов. Для задач, требующих максимальной точности, выбирайте устройства 1 класса. Высокие результаты достигаются с использованием современных геодезических инструментов, которые позволяют применять соответствующие методы измерений.

Современные технологии, используемые в приборах 1 класса, помогают избежать распространенных ошибок и минимизировать погрешности. Это касается высокоточных оптических нивелиров, оснащенных плоскопараллельной пластиной — ключевым элементом устройства. В них также присутствует компенсатор или аналогичная деталь, выполняющая функцию контактного уровня. Обычно это пузырьковый уровень, видимый в вращающейся зрительной трубе. К таким приборам относятся модели Н-05, NI-002 и NI-004.

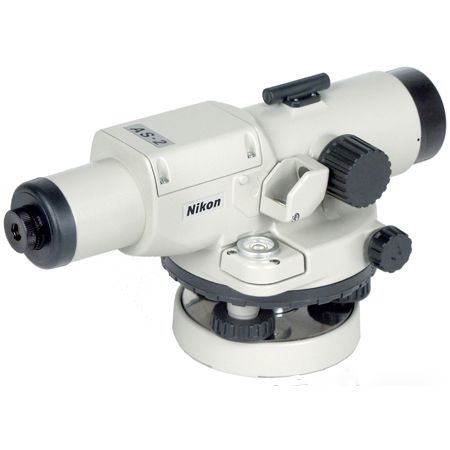

Нивелиры 2 класса также обеспечивают высокое качество работ. Они относятся к высокоточным оптическим нивелирам и имеют плоскопараллельные пластины, а также компенсаторы (Т-контактные уровни). Эти приборы чаще всего используются в ситуациях, где требуется определенный уровень точности. К ним можно отнести устройства Н1, Н-05, NI-002, NI-004 и NI-007. Приборы 3 класса также являются оптическими, но уже с встроенным компенсатором. Нивелиры 4 класса могут быть оснащены либо только уровнем, либо только компенсатором. Их применяют, когда высокая точность не критична, например, для грубой разметки.

Сегодня на рынке представлено множество нивелиров от различных производителей. Это надежные и качественные инструменты, подходящие для строительных работ. Они легко устанавливаются на штатив, а крупный визир улучшает качество работы. Нивелиры оборудованы высококлассной оптикой и горизонтальным лимбом для угловых измерений. Бесконечные винты позволяют точно настраивать прибор, а встроенный компенсатор обеспечивает максимальную точность измерений.

Измерительный инструмент. Оптический нивелир — [© masterkladki]

Как работать с оптическим нивелиром – основные этапы

Теперь, когда информация о приборе расширена, давайте разберемся, как правильно использовать оптический нивелир.

Как работать с оптическим нивелиром – пошаговая схема

Шаг 1: Подготовка прибора

Сначала подготовьте нивелир к работе. Для этого используйте контактный и цилиндрический уровни. Затем наведите зрительную трубу на черную отметку на задней стороне рейки. Установите пузырек уровня в «ноль-пункт» с помощью подъемных и элевационных винтов. После этого используйте дальномерные или средние штрихи для снятия отсчета. Теперь можно приступать к съемке.

Шаг 2: Съемка

Для выполнения этой задачи необходимо навести зрительную трубу на черную отметку (передняя черная сторона рейки) и на красную отметку (передняя красная сторона рейки). Измерения следует завершать по черным отметкам на задней части рейки. Все данные фиксируются в журнале. Оптимально использовать специальное запоминающее устройство регистратора. Если в конце работы обнаруживается разница в 5 мм, необходимо повторить все измерения, изменив высоту прибора хотя бы на 3 см. По завершении работ следует провести расчет невязки по линии между исходными реперами. Полученное значение не должно превышать 20 мм. Основное правило работы с оптическим нивелиром: все результаты должны быть зафиксированы в журнале.

Измерения оптическим нивелиром

Применение оптического нивелира в строительстве и геодезии

Оптический нивелир является одним из основных инструментов, используемых в строительстве и геодезии для определения разности уровней на местности. Его применение охватывает широкий спектр задач, начиная от проектирования и строительства зданий до проведения топографических съемок и создания карт.

В строительстве оптический нивелир используется для обеспечения горизонтальности и вертикальности конструкций. Например, при возведении фундамента необходимо точно определить уровень, чтобы избежать деформаций и обеспечить долговечность здания. Нивелир позволяет строителям установить отметки на различных этапах строительства, что особенно важно при работе с большими площадями.

В геодезии оптический нивелир применяется для создания топографических карт и планов местности. С его помощью геодезисты могут точно измерять высоты различных точек, что позволяет составлять детализированные карты рельефа. Это особенно актуально при проведении работ по землеустройству, где необходимо учитывать высотные отметки для проектирования дорог, мостов и других объектов инфраструктуры.

Кроме того, оптический нивелир используется для контроля за осадками и деформациями зданий и сооружений. Регулярные измерения позволяют выявить изменения в высоте и предотвратить возможные аварийные ситуации. Это особенно важно для старых зданий и сооружений, которые могут подвергаться воздействию различных факторов, таких как грунтовые воды или сейсмическая активность.

Современные оптические нивелиры оснащены различными функциями, которые упрощают процесс измерения. Например, многие модели имеют встроенные электронные уровни, которые автоматически определяют горизонтальное положение инструмента. Это значительно ускоряет процесс нивелирования и повышает точность измерений.

В заключение, оптический нивелир является незаменимым инструментом в строительстве и геодезии, позволяющим точно определять разности уровней на местности. Его применение охватывает широкий спектр задач, от проектирования и строительства до контроля за состоянием объектов, что делает его важным элементом в работе специалистов в этих областях.

Ошибки при работе с оптическим нивелиром и способы их предотвращения

Работа с оптическим нивелиром требует высокой точности и внимательности, так как даже небольшие ошибки могут привести к значительным погрешностям в измерениях. Основные источники ошибок можно разделить на несколько категорий: систематические, случайные и ошибки, связанные с человеческим фактором.

Систематические ошибки возникают из-за особенностей конструкции нивелира или условий его эксплуатации. Например, если нивелир неправильно откалиброван, это может привести к постоянному смещению результатов. Для предотвращения таких ошибок необходимо регулярно проверять и калибровать инструмент, а также использовать его в соответствии с рекомендациями производителя.

Случайные ошибки, как правило, возникают из-за внешних факторов, таких как изменения температуры, влажности или атмосферного давления. Эти факторы могут влиять на преломление света в атмосфере, что, в свою очередь, сказывается на точности измерений. Чтобы минимизировать влияние этих факторов, рекомендуется проводить измерения в стабильных погодных условиях и в одно и то же время суток, когда температура и влажность наиболее стабильны.

Ошибки, связанные с человеческим фактором, могут возникать из-за недостатка опыта оператора или неправильного использования нивелира. Например, если оператор не правильно устанавливает нивелир или не выравнивает его по уровню, это может привести к значительным погрешностям. Чтобы избежать таких ошибок, необходимо проводить обучение и инструктаж для всех пользователей нивелира, а также использовать вспомогательные инструменты, такие как уровни и штативы, для обеспечения точности установки.

Кроме того, важно следить за состоянием оптической системы нивелира. Пыль, грязь или повреждения линз могут значительно ухудшить качество изображения и, соответственно, точность измерений. Регулярная чистка и осмотр оптики помогут избежать подобных проблем. Также стоит обратить внимание на состояние штатива и других креплений, так как их нестабильность может привести к ошибкам в измерениях.

Наконец, для повышения точности измерений рекомендуется проводить несколько повторных измерений и вычислять среднее значение. Это поможет сгладить случайные ошибки и повысить общую надежность результатов. Использование современных технологий, таких как электронные нивелиры, также может значительно снизить вероятность ошибок, так как они автоматически компенсируют многие из вышеперечисленных факторов.

Современные альтернативы оптическому нивелиру – цифровые и лазерные приборы

Современные технологии в области геодезии и строительных работ привели к появлению множества альтернатив оптическому нивелиру, среди которых выделяются цифровые и лазерные приборы. Эти устройства предлагают ряд преимуществ, которые делают их более удобными и эффективными в определенных условиях.

Цифровые нивелиры, в отличие от традиционных оптических, используют электронные датчики для измерения высоты. Они автоматически обрабатывают данные и отображают результаты на цифровом экране, что значительно упрощает процесс нивелирования. Одним из основных преимуществ цифровых нивелиров является высокая точность измерений, которая достигается благодаря автоматической коррекции ошибок, вызванных человеческим фактором. Кроме того, такие приборы могут сохранять данные для последующего анализа, что делает их идеальными для длительных проектов.

Лазерные нивелиры, в свою очередь, используют лазерный луч для создания горизонтальной или вертикальной плоскости. Они могут работать как в статическом, так и в вращающемся режиме, что позволяет использовать их для различных задач, от простого выравнивания до сложных строительных работ. Лазерные нивелиры обеспечивают высокую точность и могут работать на больших расстояниях, что делает их незаменимыми в больших строительных проектах. Кроме того, многие модели имеют функции автоматической настройки и самокалибровки, что значительно упрощает их использование.

Одним из значительных преимуществ лазерных нивелиров является возможность работы в условиях плохой видимости. Лазерный луч хорошо виден даже при ярком солнечном свете, что позволяет проводить измерения в любых погодных условиях. Это делает лазерные нивелиры особенно популярными среди строителей и геодезистов, работающих на открытых площадках.

Однако, несмотря на все преимущества цифровых и лазерных нивелиров, оптические нивелиры все еще остаются востребованными. Они обладают высокой надежностью и простотой в использовании, что делает их идеальными для небольших проектов и работ, где не требуется высокая степень автоматизации. Кроме того, оптические нивелиры не зависят от источников питания, что делает их более удобными для использования в удаленных местах.

В заключение, выбор между оптическим нивелиром, цифровым и лазерным прибором зависит от конкретных задач и условий работы. Каждое устройство имеет свои сильные и слабые стороны, и понимание этих аспектов поможет выбрать наиболее подходящий инструмент для выполнения геодезических работ.
