В условиях растущих цен на энергоносители и необходимости экономии ресурсов, печь на отработанном масле становится отличным решением для обогрева нежилых помещений, таких как гаражи, мастерские или дачи. В этой статье мы представим подробные чертежи и инструкции по изготовлению таких печей своими руками, а также видео, которые помогут вам на каждом этапе сборки. Используя старый газовый баллон или листовую сталь, вы сможете создать эффективный и экономичный агрегат, который не только сэкономит ваши средства, но и станет полезным помощником в холодное время года.

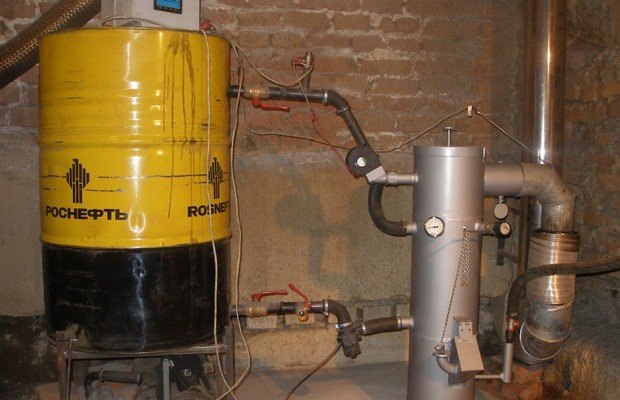

Особенности отопительных приборов на отработанном масле

Интересующие нас устройства, часто называемые чудо-печами, используют в качестве топлива отработанные моторные, трансмиссионные и индустриальные масла с низкой стоимостью. Это делает отопительные системы на отработанном масле экономически выгодными. Следует отметить, что эти печи не работают на дизельном топливе, бензине, растворителях, керосине и других легковоспламеняющихся веществах.

Агрегаты, работающие на отработанном масле, обогревают помещения путем прямого нагрева воздуха. Их конструкция включает два отсека для горения. В первом отсеке происходит сжигание масла, что приводит к образованию горючих паров. Эти пары затем поступают во второй отсек, где смешиваются с воздухом. Полученная газовая смесь имеет высокую температуру и активно сгорает, выделяя значительное количество тепла.

Эффективная работа этих печей возможна только при постоянном поступлении воздуха в оба отсека. В первой камере должна быть установлена специальная заслонка для регулировки объема воздуха. Обычно камеры соединяются трубой, в которой необходимо просверлить отверстия диаметром около 1 см, чтобы воздух мог поступать во второй отсек и смешиваться с горючими парами.

Преимущества установок на отработанном масле:

• высокий уровень пожарной безопасности (сгорают только пары масла, а не само масло);
• простота монтажа и эксплуатации;
• отсутствие копоти и гари при работе печи;
• возможность самостоятельного изготовления устройства из доступных и недорогих материалов.

Недостатки чудо-печей:

• Топливо (отработанное масло) необходимо хранить в теплых помещениях, так как на морозе оно замерзает и теряет свои свойства;
• Нужно использовать специально профильтрованное масло. Заправка печи обычной неочищенной отработкой из автосервисов запрещена, так как в домашних условиях отфильтровать загрязненную жидкость невозможно.

Добавим, что агрегаты на отработанном масле не предназначены для обогрева жилых помещений. Они идеально подходят для гаражей или других подсобных помещений, но не рекомендуются для комнат, где постоянно находятся люди.

Работа печи на отработанном масле

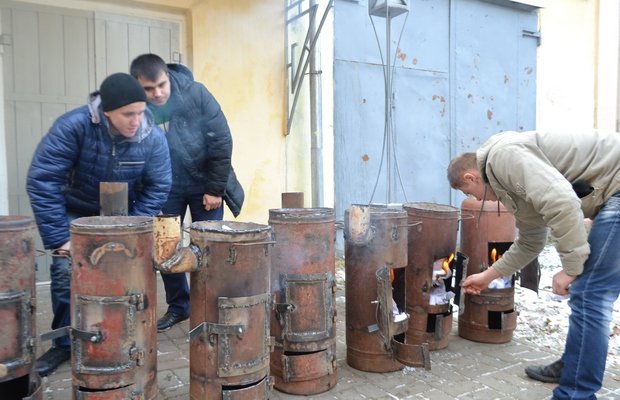

Разновидности самодельных чудо-печек – есть из чего выбрать

Домашний мастер может самостоятельно создать один из следующих типов отопительных устройств, работающих на отработанном масле:

1. Печь из старого газового баллона или листового металла.
2. Устройство с дополнительной подачей воздуха.
3. Печь с капельной подачей топлива.

Наиболее простым вариантом является изготовление печи из газового баллона или крупных металлических труб с толстым листовым металлом. Создание устройства с дополнительной подачей воздуха требует больше усилий. В этом случае необходимо установить вентилятор, который будет обеспечивать поток воздуха во второй отсек, где происходит сгорание смеси воздуха и паров топлива.

Вентилятор поддерживает эффективное горение и способствует равномерному распределению тепла по помещению. Такие устройства особенно полезны в гараже, когда требуется быстрое отопление.

Создание печей с капельной подачей топлива является более сложной задачей. Вам понадобятся профессионально разработанные чертежи (их можно найти в интернете или специализированной литературе) и знания в области изготовления отопительных устройств на отработанном масле. Однако, если все сделать правильно, вы получите экономичный, компактный и эффективный отопительный прибор для гаража, теплицы или другого помещения.

самодельная печь на отработанном масле схема

Интересные факты

Вот несколько интересных фактов о печах на отработанном масле, которые могут вас заинтересовать:

1. Экономия и экология: Печи на отработанном масле позволяют не только существенно сократить затраты на отопление, но и способствуют утилизации отходов. Отработанное масло, которое в противном случае могло бы загрязнять окружающую среду, превращается в источник тепла.

2. Простота конструкции: Многие самодельные печи на отработанном масле имеют простую конструкцию и могут быть собраны из доступных материалов, таких как старые металлические бочки или трубы. Это делает их доступными для многих людей, желающих сэкономить на отоплении.

3. Эффективность сжигания: Современные печи на отработанном масле могут достигать высокой эффективности сжигания, что позволяет минимизировать выбросы вредных веществ в атмосферу. При правильной настройке и использовании такие печи могут работать практически без дыма и запаха.

Создание печи на отработанном масле своими руками — это не только интересный проект, но и способ внести вклад в защиту окружающей среды и снизить свои расходы на отопление.

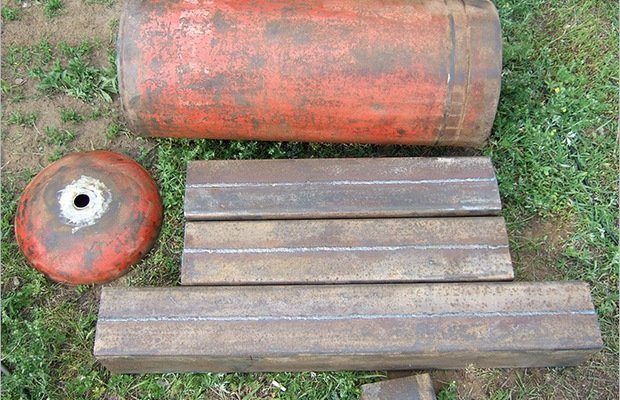

Как сделать агрегат из баллона – инструкция

В домашних условиях часто создают отопительные устройства из старых баллонов (кислородных, газовых, углеродных). Эти конструкции имеют длительный срок службы благодаря толстым стенкам. Прибор, изготовленный из баллона, способен эффективно обогреть помещение площадью около 80–90 квадратных метров.

Баллонная печь не требует принудительной подачи воздуха. Топливо поступает в камеру сгорания по принципу самотека. При желании устройство можно адаптировать для работы с обычным водяным отоплением. В интернете доступно множество чертежей таких агрегатов и советов по созданию устройств, работающих на масле. Вам понадобятся газовый баллон, труба для дымохода (длина для стандартного гаража должна составлять не менее 4 метров), электрическая дрель, сварочный аппарат и болгарка.

Важно! Вам нужен бесшовный старый баллон объемом 50 литров со стенками толщиной около 1,5 см. Более толстые емкости могут плохо прогреваться изнутри, что приведет к испарению паров отработки.

Процесс изготовления отопительного агрегата включает следующие шаги:

1. С помощью болгарки срезать верхнюю часть баллона (примерно 1/4 от его длины).
2. Приварить стальные ножки к нижней части камеры. Длина опор составляет около 20 см.
3. В верхней части нижнего отсека прорезать отверстие (примерно на 13 см ниже отрезанного края баллона). В это отверстие поместить трубу, которая затем сваривается с дымоходом (последний устанавливается строго вертикально и также приваривается).
4. В дымоходе сделать еще одно небольшое отверстие, которое нужно оснастить пластинкой (задвижкой) для регулировки объема подачи воздуха.
5. В верхней части (той, что была отрезана) емкости создать отверстие диаметром 6–8 см для заливки топлива.

Порядок выполнения всех работ можно увидеть на видео. Уверены, у вас не возникнет трудностей с созданием агрегата. Еще один совет: к верхней части печи-баллона можно прикрепить небольшую площадку. На ней можно нагреть воду в кружке или разогреть что-то во время работы устройства. Площадку можно сделать прямоугольной или квадратной, вырезав заготовку из листа стали, и приварить к съемной части печи. Это полезное улучшение, согласитесь.

Изготовление печи на отработанном масле к водяному котлу

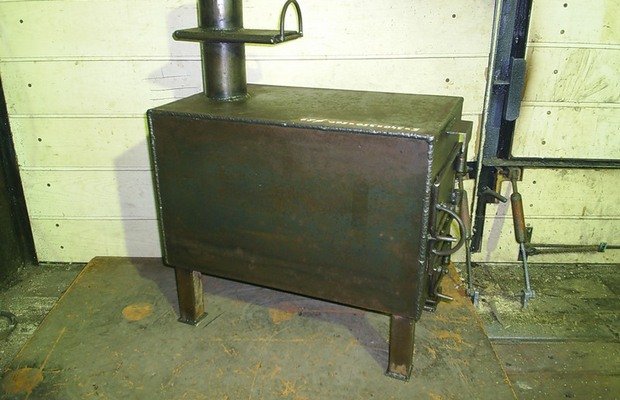

Изготавливаем печку из листов стали – руководство для домашних умельцев

Вместо баллона можно использовать стальные листы. Отопительная установка из них популярна среди владельцев гаражей и мастерских. Такая печь не только обогревает пространство, но и позволяет готовить пищу, занимая при этом немного места.

Создаем чудо-печь из стальных листов следующим образом:

1. Находим подходящий чертеж конструкции.
2. Изготавливаем крышку и дно топливника из листа толщиной 6 мм, а сам резервуар — из листа толщиной 4 мм. Заготовки можно получить с помощью болгарки.
3. Вырезаем из 4-миллиметрового листа полоску шириной 11,5 см, формируем из нее кольцо с сечением около 34 см (используя листогибочный агрегат) и привариваем к нему полосу. Это будет труба для резервуара топлива.
4. Из того же листа вырезаем круг диаметром 34 см, который станет крышкой для резервуара. К ней привариваем металлические уголки с четырех сторон.
5. Из 6-миллиметрового листа вырезаем полоску шириной 6 см и формируем из нее кольцо, а также еще один круг. Диаметр круга и кольца должен быть чуть больше 35 см.
6. В центре круга делаем отверстие для дымоходной трубы диаметром 10 см. Рядом вырезаем еще одно отверстие диаметром 5,5 см для подачи топлива. Затем свариваем круг и кольцо, чтобы получить резервуар для заливки отработанного масла.

Теперь переходим к нижней части бака. Вырезаем круг из 6-миллиметрового листа, отступаем 2 см от края и делаем отверстие для патрубка дымохода. Патрубок изготавливаем, отрезая кусок трубы диаметром 10 см длиной около 13 см. Далее создаем перегородку, вырезая прямоугольную заготовку из 6-миллиметрового листа размером 33 см на 7 см. Перегородка устанавливается в круг диаметром 35 см и приваривается. После этого монтируем патрубок.

Первую трубу необходимо немного доработать. На ней снизу сверлим 48 девятимиллиметровых отверстий (по 8 на круг, всего 6 кругов, расстояние между ними — 6 см). Обработанную трубу устанавливаем в крышку резервуара для горючего. Процесс выполняем так, чтобы труба стояла ровно. Если есть отклонения, обрабатываем трубу болгаркой и напильником. Важно! Труба и крышка не должны быть сварены между собой, но должны плотно входить друг в друга.

Далее действуем следующим образом:

• Соединяем две части емкости, не сварив их. Плотность соединения обеспечивается кольцом-уплотнителем.
• Привариваем к трубе с 48 отверстиями емкость для заливки масла, а с противоположной стороны — две соединенные кольцами части.
• На отверстие для подачи отработанного масла устанавливаем глазок — круглую пластинку, которая должна легко открываться и закрываться.

Последний этап — установка дымохода. Его длина должна составлять не менее 400 см. Снаружи он должен быть вертикальным (строго, без отклонений — проверяйте уровнем). В помещении, где находится печь, дымоход можно установить под небольшим наклоном.

Печь на отработанном масле 9 кВт с маслонасосом

Несколько рекомендаций по эксплуатации самодельной конструкции

Установка агрегата на отработанном масле запрещена рядом с легковоспламеняющимися предметами и в местах с сильными сквозняками. Самодельные печи должны иметь полностью герметичный дымоход, а вокруг них необходимо оставить свободное пространство не менее 50 см со всех сторон. Важно следить, чтобы в отработанное масло, подаваемое в устройство, не попадала вода. В противном случае топливо может выливаться из трубы (точнее, из ее отверстий).

Нагрев отработанного масла происходит быстро. Заполните резервуар (изготавливаемый из стальных листов или баллона) на две трети объема, добавьте около 25 граммов растворителя или бензина и подожгите смесь через отверстие для подачи масла. Для розжига лучше использовать горящий фитиль, прикрепленный к длинной проволоке.

Не забывайте постоянно контролировать работу агрегата. Интенсивность горения масла можно регулировать с помощью специальной пластинки. Ни в коем случае не оставляйте работающую установку без присмотра!

Выбор места для установки печи на отработке

Правильный выбор места для установки печи на отработанном масле является одним из ключевых этапов в процессе её сборки и эксплуатации. Это не только влияет на эффективность работы устройства, но и на безопасность его использования. Рассмотрим основные аспекты, которые следует учитывать при выборе места для установки.

1. Безопасность

Первое, на что стоит обратить внимание, это безопасность. Печь на отработке должна быть установлена в хорошо проветриваемом помещении, чтобы избежать накопления вредных газов и дыма. Также необходимо обеспечить достаточное расстояние от легковоспламеняющихся материалов, таких как деревянные конструкции, мебель и текстиль. Рекомендуется оставлять минимум 1-2 метра свободного пространства вокруг печи.

2. Устойчивость и ровная поверхность

Печь должна быть установлена на ровной и устойчивой поверхности, чтобы избежать её опрокидывания или неравномерного прогрева. Идеальным вариантом будет установка на бетонный или кирпичный пол. Если пол в помещении деревянный, рекомендуется дополнительно использовать металлический лист для защиты от возможного перегрева и возгорания.

3. Доступ к источникам энергии

Убедитесь, что место установки печи удобно для подключения к источникам энергии. Если вы планируете использовать электрическую систему для запуска или управления печью, необходимо предусмотреть наличие розеток и соответствующих проводов. Также важно учесть возможность подключения к дымоходу для вывода продуктов сгорания.

4. Удобство эксплуатации

Выбор места должен учитывать удобство эксплуатации печи. Убедитесь, что к печи будет легкий доступ для заправки отработанным маслом, а также для чистки и обслуживания. Желательно, чтобы печь находилась в зоне, где не будет затруднений с перемещением, и где можно будет легко контролировать её работу.

5. Учет климатических условий

Если печь будет установлена на улице или в неотапливаемом помещении, необходимо учитывать климатические условия. В холодное время года печь может требовать дополнительной изоляции или защиты от влаги, чтобы избежать конденсации и коррозии. Также стоит подумать о том, как будет происходить запуск печи в холодную погоду.

6. Соответствие местным нормам и правилам

Перед установкой печи на отработанном масле обязательно ознакомьтесь с местными строительными нормами и правилами. В некоторых регионах могут существовать ограничения на использование таких устройств, а также требования к их установке и эксплуатации. Это поможет избежать возможных штрафов и проблем с соседями.

В заключение, выбор места для установки печи на отработке требует внимательного подхода и учета множества факторов. Правильное место не только обеспечит безопасность и эффективность работы устройства, но и сделает процесс его эксплуатации более комфортным и удобным.

Безопасность при использовании печи на отработанном масле

При использовании печи на отработанном масле крайне важно соблюдать меры безопасности, чтобы избежать несчастных случаев и негативного воздействия на здоровье. Вот несколько ключевых аспектов, которые необходимо учитывать:

1. Правильная установка печи

Печь должна быть установлена в хорошо вентилируемом помещении, вдали от легковоспламеняющихся материалов. Рекомендуется использовать огнеупорные материалы для отделки стен и пола вокруг печи. Убедитесь, что печь установлена на устойчивой поверхности, чтобы избежать ее опрокидывания.

2. Использование качественного топлива

Отработанное масло должно быть очищено от механических примесей и воды. Использование неочищенного масла может привести к образованию токсичных газов и сажи, что негативно скажется на работе печи и здоровье пользователей. Рекомендуется использовать только те масла, которые предназначены для сжигания в печах.

3. Системы вентиляции

Обязательно обеспечьте хорошую вентиляцию в помещении, где установлена печь. Это поможет избежать накопления угарного газа и других вредных веществ. Установите дымоход, который будет эффективно выводить продукты сгорания на улицу. Регулярно проверяйте дымоход на наличие засоров и повреждений.

4. Пожарная безопасность

Держите под рукой огнетушитель, соответствующий классу пожара, который может возникнуть в результате работы печи. Не оставляйте печь без присмотра во время работы, особенно если в помещении находятся дети или животные. Убедитесь, что все пользователи печи знают, как правильно ее использовать и какие меры предосторожности соблюдать.

5. Личная защита

При работе с печью на отработанном масле рекомендуется использовать средства индивидуальной защиты: перчатки, защитные очки и респиратор. Это поможет избежать контакта с вредными веществами и защитит от возможных ожогов.

6. Регулярное обслуживание

Проводите регулярное техническое обслуживание печи, включая чистку дымохода и проверку всех соединений. Это поможет предотвратить аварийные ситуации и продлить срок службы агрегата. Обратите внимание на любые изменения в работе печи, такие как необычные звуки или запахи, и немедленно принимайте меры.

Соблюдение этих рекомендаций поможет вам безопасно использовать печь на отработанном масле и наслаждаться ее преимуществами без риска для здоровья и жизни.

Обслуживание и уход за самодельной печью

Обслуживание и уход за самодельной печью на отработанном масле – это важные аспекты, которые помогут продлить срок службы вашего агрегата и обеспечить его эффективную работу. Правильный уход включает в себя регулярные проверки, чистку и профилактические меры, которые помогут избежать поломок и повысить безопасность эксплуатации.

Регулярные проверки

Первым шагом в обслуживании печи является регулярная проверка всех её компонентов. Это включает в себя:

• Топливный бак: Убедитесь, что бак не имеет утечек и повреждений. Проверяйте уровень отработанного масла и при необходимости пополняйте его.
• Трубопроводы: Осмотрите трубопроводы на наличие трещин и коррозии. Убедитесь, что соединения герметичны и не пропускают топливо.
• Камера сгорания: Проверяйте состояние камеры сгорания на наличие нагара и отложений. Нагар может снизить эффективность сгорания и привести к перегреву.

Чистка печи

Чистка печи – это неотъемлемая часть её обслуживания. Рекомендуется проводить чистку не реже одного раза в месяц, а в период активного использования – чаще. Основные этапы чистки:

1. Очистка камеры сгорания: Используйте металлическую щетку для удаления нагара и сажи. Убедитесь, что все отложения удалены, чтобы обеспечить хорошую тягу.
2. Чистка дымохода: Дымоход также требует внимания. Проверьте его на наличие засоров и отложений. При необходимости используйте специальный инструмент для прочистки.
3. Фильтры: Если ваша печь оборудована фильтрами, их следует регулярно очищать или заменять. Это поможет предотвратить загрязнение топлива и улучшить качество сгорания.

Профилактические меры

Для предотвращения поломок и повышения безопасности эксплуатации печи на отработанном масле, следует соблюдать несколько профилактических мер:

• Контроль температуры: Установите термостат для контроля температуры работы печи. Это поможет избежать перегрева и повреждений.
• Использование качественного топлива: Используйте только очищенное отработанное масло, чтобы избежать засорения и повреждения системы.
• Регулярная замена деталей: Следите за состоянием всех движущихся частей и при необходимости заменяйте их. Это особенно важно для насосов и вентиляторов.

Заключение

Обслуживание и уход за самодельной печью на отработанном масле – это ключевые факторы, которые обеспечивают её надежную и безопасную работу. Регулярные проверки, чистка и профилактические меры помогут вам избежать серьезных проблем и продлить срок службы вашего агрегата. Не забывайте о безопасности и следите за состоянием печи, чтобы наслаждаться её преимуществами на протяжении многих лет.
