Пиролизный котел – это эффективное решение для отопления, которое позволяет значительно сократить расходы на топливо и повысить уровень комфорта в доме. В данной статье мы рассмотрим, как своими руками собрать пиролизный котел, его принцип работы и основные схемы сборки. Вы узнаете о преимуществах и недостатках самодельного устройства, а также сможете ознакомиться с видеоинструкцией, что поможет вам принять обоснованное решение о целесообразности такого проекта.

Процесс пиролиза для непрофессионалов

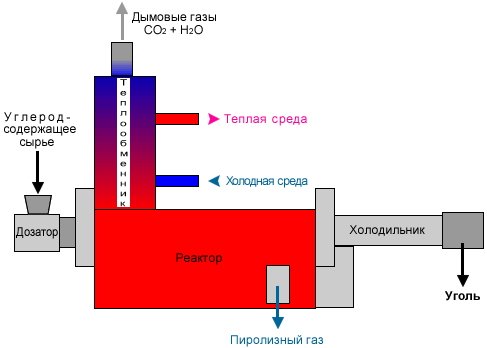

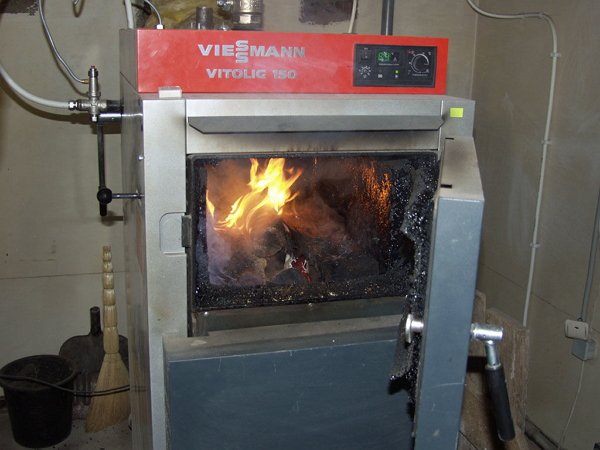

Сначала разберемся с понятием пиролиза. Это процесс разложения веществ без достаточного количества воздуха или вовсе без него. Котлы, использующие этот метод, относятся к твердотопливному оборудованию и чаще всего применяются для нагрева воды. Их отличает раздельное сгорание выделяющихся летучих компонентов.

В качестве топлива обычно используются дрова. При этом происходит горение древесного газа, вызванное высокой температурой и нехваткой кислорода. Дерево распадается на летучую (газ) и твердую (кокс) фракции. Как только первая фракция контактирует с кислородом, запускается процесс горения, который приводит к образованию тепловой энергии.

Принцип работы котла

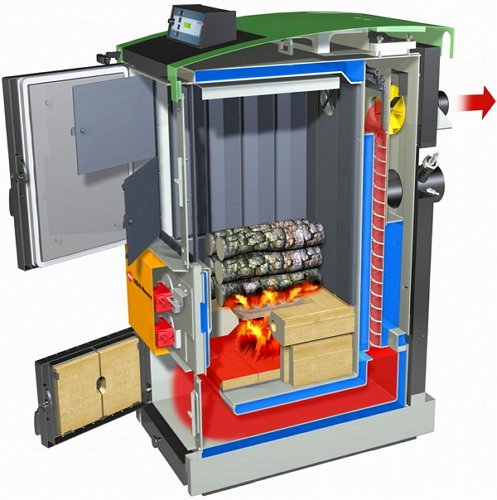

Топка таких котлов состоит из двух основных частей: газифицирующего отсека и камеры сгорания. Газифицирующий отсек расположен в верхней части устройства, где топливо медленно сгорает и разлагается в условиях недостатка кислорода. Образовавшиеся газы перемещаются вниз, где поступает воздух, создавая эффект двойного дутья. Пространство между двумя камерами разделено колосниками, на которые укладываются дрова. Первичный воздух подается сверху вниз, обеспечивая характерное верхнее дутье для таких конструкций.

Из-за повышенного аэродинамического давления в топке тяга в основном является принудительной. Рекомендуется использовать дымососы вместо дутьевых вентиляторов, хотя в описаниях конструкций часто встречается термин «вентилятор».

Теперь подробнее рассмотрим, как функционирует такая установка. Сначала укладываем твердое топливо на колосники в верхней камере. Затем поджигаем его и плотно закрываем дверцу, после чего включаем дымосос. Со временем уровень кислорода в топке снижается, что приводит к его дефициту. Температура внутри может достигать более 800 градусов. Это сочетание процессов вызывает обугливание древесины с выделением газа, что и является пиролизом.

После этого газовая смесь (угарный газ, водород, азот и углеводороды) попадает в нижнюю часть топки, куда под давлением поступает вторичный воздух. Взаимодействие всех этих газов приводит к процессу горения. Образовавшееся тепло делится на две части: одна часть поступает к колоснику и поддерживает пиролиз, а другая используется для нагрева самого котла.

Принцип работы твердотопливного пиролизного котла длительного горения «Траян»

Интересные факты

Вот несколько интересных фактов о пиролизных котлах и их самостоятельном изготовлении:

1. Эффективность пиролиза: Пиролизные котлы работают на принципе термического разложения древесины при высокой температуре и низком уровне кислорода. Это позволяет значительно увеличить эффективность сжигания топлива, достигая КПД до 90%. При этом выделяется не только тепло, но и горючие газы, которые также используются для отопления.

2. Экономия ресурсов: Самостоятельное изготовление пиролизного котла может существенно снизить затраты на отопление. Используя доступные материалы и отходы древесины, такие как щепа или бревна, можно создать систему, которая будет обеспечивать дом теплом при минимальных затратах.

3. Экологические преимущества: Пиролизные котлы выделяют значительно меньше вредных выбросов по сравнению с традиционными дровяными котлами. Благодаря более полному сжиганию топлива, они способствуют снижению загрязнения воздуха и могут быть более экологически чистым вариантом отопления, особенно если используются возобновляемые источники энергии, такие как древесина.

Эти факты подчеркивают как преимущества пиролизных котлов, так и их потенциал для самостоятельного изготовления.

Достоинства и недостатки пиролизного оборудования

Мы уже обсудили конструктивные особенности и принцип работы пиролизного котла. Теперь рассмотрим его преимущества и недостатки как отопительного решения для вашего дома. Начнем с положительных аспектов. Во-первых, вы можете регулировать процесс горения за счет подачи первичного воздуха. Например, на одной закладке дров можно отапливать дом от 12 часов до нескольких суток. Во-вторых, такие котлы экономичны, так как топливо сгорает полностью. Они также на 15% эффективнее традиционных твердотопливных систем.

В-третьих, благодаря полной утилизации дров, оборудование требует менее частой очистки. В-четвертых, автоматизированные системы управления упрощают эксплуатацию котла. Вы можете контролировать процесс горения, что позволяет регулировать его эффективность. В-пятых, такие устройства обладают высокими показателями пожарной и взрывобезопасности. Наконец, в отличие от других твердотопливных аналогов, пиролизные котлы более экологичны, так как выброс вредных веществ минимален.

Тем не менее, несмотря на множество плюсов, есть и недостатки. Прежде всего, стоимость такого оборудования может вызвать беспокойство, так как она значительно выше, чем у других систем отопления. Однако эту проблему можно решить, собрав пиролизный котел самостоятельно. Еще одним недостатком является зависимость от электроэнергии, так как дымосос и электронные компоненты требуют постоянного питания.

Кроме того, важно следить за качеством топлива. Если дрова окажутся недостаточно сухими, это негативно скажется на работе котла и снизит его мощность. И последний момент: полностью автоматизировать процесс не удастся. Вам все равно придется контролировать наличие топлива и своевременно его подсыпать.

УЧИМСЯ ЭКОНОМИТЬ: ПИРОЛИЗНЫЙ КОТЁЛ

Беремся за дело – как сделать свою установку?

Если вы хотите сэкономить, но при этом иметь доступ к качественному оборудованию, можете создать его самостоятельно.

Как сделать установку пиролизного котла — пошаговая схема

Шаг 1: Подготовка инструмента

Для выполнения работы нам понадобятся электрический сварочный аппарат, шлифовальная машинка и дрель. В качестве расходных материалов необходимо закупить 5 пачек электродов, 10 отрезных кругов и 5 шлифовальных кругов. Также потребуется около 8 квадратных метров листового металла толщиной 4 мм. Для корпуса можно использовать листы толщиной 3 мм, чтобы сэкономить, но для внутренних деталей важно соблюдать строгие требования к толщине.

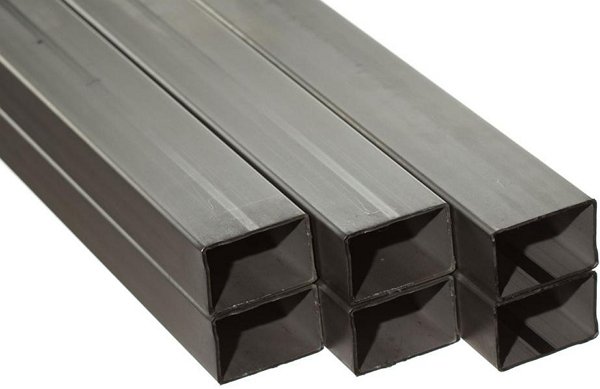

Кроме того, понадобятся три трубы: одна диаметром 32 мм и длиной 1 метр, вторая – 57 мм (длина 8 м), и третья – 159 мм (длина 0,5 м). Также потребуется около 15 огнеупорных кирпичей, профтрубы с толщиной стенок 2 мм и сечением 60х30 (длина 1,5 м) и 80х40 (длина 1 м), а также стальные полосы толщиной 4 мм шириной 20 и 30 мм длиной 7,5 м и 1,5 м соответственно. Не забудьте про 1 метр 5-миллиметровой полосы шириной 80 мм. Также необходимы температурный датчик и дымоход.

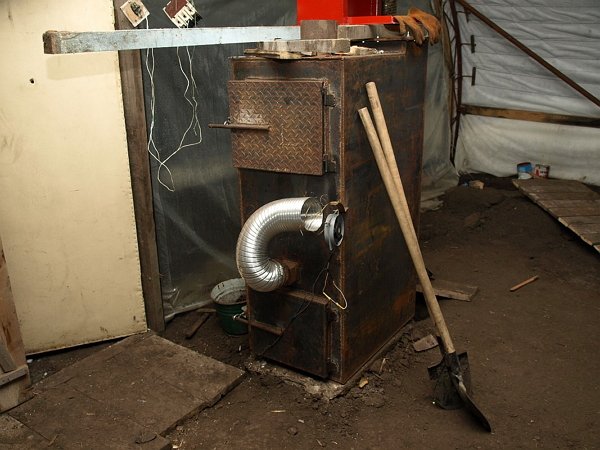

Если вы хотите упростить задачу, в качестве корпуса можно использовать металлическую бочку объемом 200 литров. Вам также понадобится крышка с бортиками, которая плотно закрывает емкость, массивный поршень сечением чуть меньше внутреннего диаметра бочки и металлическая труба высотой примерно на 20 см больше корпуса и сечением 10 см. И, наконец, дымоход, представляющий собой полую трубу с внутренним диаметром 10 см, длина которой должна превышать высоту емкости минимум на 40 см.

Шаг 2: Подбор рабочей схемы

В интернете можно найти детальную схему котла, но если у вас есть знания в области теплотехники, вы можете создать её самостоятельно. В этой статье рассмотрим ключевые компоненты. Отопительное устройство включает корпус с дверцей для загрузки топлива и крышкой для зольника. Также необходимы контроллер контура и патрубок для аварийной линии. В защитный теплообменник нужно подвести холодную и горячую воду. Кроме того, следует собрать патрубок для слива с расширительным бачком и обеспечить обратную магистраль контура.

Создать самодельный пиролизный котел из второго комплекта расходных материалов (например, с использованием бочки) проще, хотя его характеристики будут значительно ниже. Все зависит от ваших целей: для утилизации древесных отходов такой котел станет отличным решением. В верхней части бочки нужно сделать отверстие и установить трубу-дымоход. Второй полый элемент приваривается к центру поршня, а в крышке вырезается отверстие для выхода воздуховода.

В верхней части воздуховода устанавливается заслонка, которая регулирует количество поступающего воздуха и, соответственно, процесс горения. На поршне можно добавить дополнительные ребра для лучшего утрамбовывания топлива. Эксплуатация такого оборудования проста: достаточно засыпать топливо на дно бочки, поджечь его и закрыть емкость крышкой с поршнем, который будет плавно опускаться под собственным весом.

Важно определить коэффициент полезного действия (КПД) оборудования на этапе пробного запуска при максимальной мощности. Обратите внимание на дым: он не должен иметь неприятного запаха.

Шаг 3: Установка

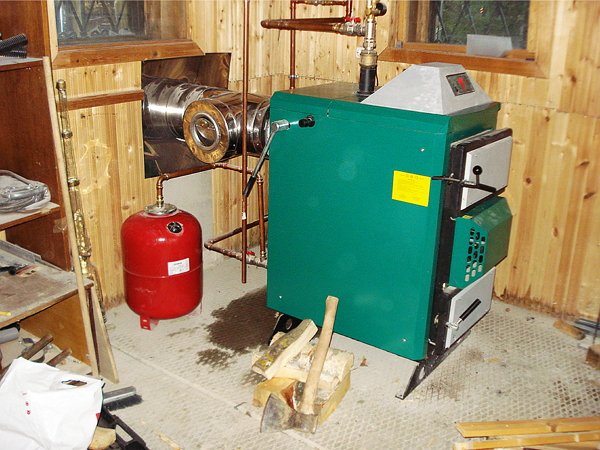

Правильная установка отопительного оборудования критически важна для его эффективной работы. Хотя процесс может показаться простым, важно следовать выбранной схеме и соблюдать правила безопасности, чтобы избежать серьезных последствий, включая угрозу для жизни. Котел отопления следует размещать только в специально отведенном нежилом помещении. Также необходимо обратить внимание на основание, на котором он будет установлен; идеальными вариантами являются бетон или кирпич. Не забудьте установить перед топкой прочный металлический лист.

Рекомендуется, чтобы в котельной не было лишних предметов. Если они есть, обеспечьте безопасное расстояние от них до котла — не менее 20 см. Обязательно позаботьтесь о качественной вентиляции. Чтобы продлить срок службы оборудования, утеплите дымоход. В противном случае в нем может образовываться конденсат, что негативно скажется на работе отопительного устройства.
