В данной статье мы рассмотрим процесс изготовления самодельного рейсмуса из электрорубанка, который станет незаменимым помощником в вашем столярном деле. Рейсмус позволяет добиться идеальной толщины и ровности древесины, что особенно важно при работе с различными проектами. Мы подробно опишем необходимые материалы, инструменты и этапы сборки устройства, а также уделим внимание мерам безопасности, чтобы ваша работа была не только эффективной, но и безопасной. Эта статья будет полезна как опытным мастерам, так и новичкам, стремящимся улучшить качество своих изделий.

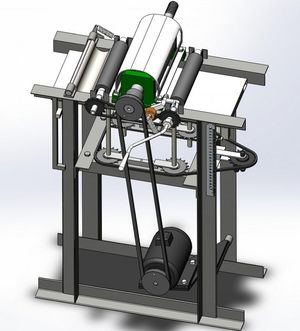

Самодельный рейсмус из электрорубанка

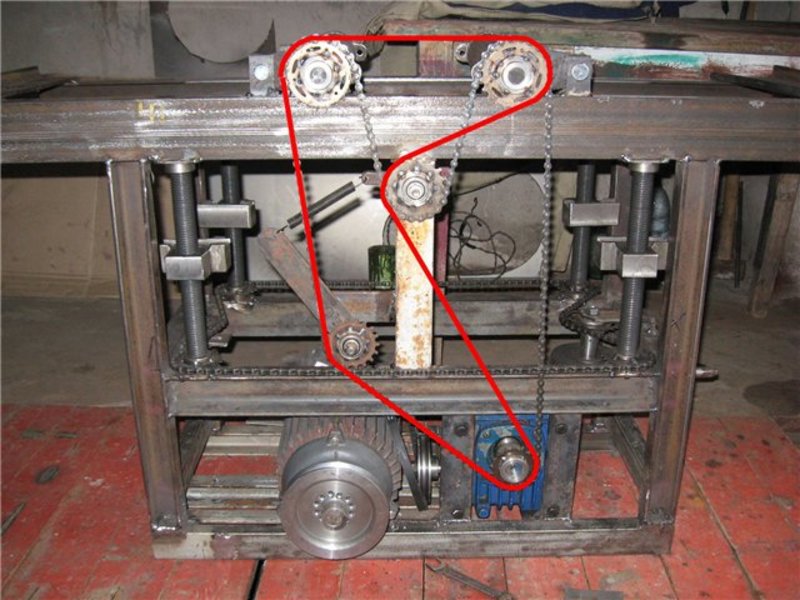

Фуговальный станок для обработки древесины можно создать самостоятельно, используя электрорубанок в качестве основного элемента. С его помощью осуществляется строгание пиломатериалов. Эффективность самодельного устройства не уступает заводскому оборудованию.

Прежде всего, важно определить размеры деталей, которые вы собираетесь обрабатывать. Исходя из этих размеров, подбираются параметры станка: ширина и высота корпуса, длина шпильки и направляющих рейсмуса.

Что потребуется для создания самодельного рейсмуса:

1. Освобожденный ручной электрорубанок.
2. Чертежи для сборки рейсмуса из электрорубанка.
3. Фанера и бруски для изготовления корпуса устройства.
4. Небольшое количество свободного времени.

Лучше всего разработать собственный чертеж, учитывая особенности вашего электрорубанка и детали, которые планируется обрабатывать. Можно воспользоваться готовым чертежом, но это может оказаться более сложной задачей.

Супер Рейсмус. Своими руками. Эксклюзив.

Шпильки и направляющие

Необходимо грамотно определить место для шпильки, отвечающей за подъем и опускание рейсмуса. От правильного выбора её расположения зависит эффективность работы станка с деталями.

Можно установить шпильку в центре корпусной части инструмента, что часто делают новички. Однако это не оптимальный вариант, так как он не обеспечивает удобства в эксплуатации и не гарантирует надежную фиксацию. Идеальным местом для шпильки будет пространство между передней и задней ручками инструмента, что упростит работу.

Для обеспечения подвижности шпильки на верхней крышке рейсмуса, преобразованного из рубанка, устанавливается подшипник качения. На среднюю пластину монтируется гайка, позволяющая легко регулировать высоту рейсмуса с высокой точностью и небольшим шагом.

Направляющие станка играют важную роль в повышении эффективности и точности обработки заготовок. Их можно изготовить из обычных деревянных брусков, что не потребует значительных затрат. Длина направляющих должна быть немного больше длины обрабатываемой детали, оставляя небольшой запас.

Кроме того, нижняя плоскость разметочного станка должна быть спроектирована так, чтобы во время работы оставаться параллельной ножам. Это позволит достичь максимальной точности при обработке различных деталей.

Если она окажется под электрорубанком, добиться необходимой точности будет сложно, и эффективность инструмента может оказаться ниже ожидаемой. Однако, если всё выполнено правильно, такие станки порадуют мастера своей работой.

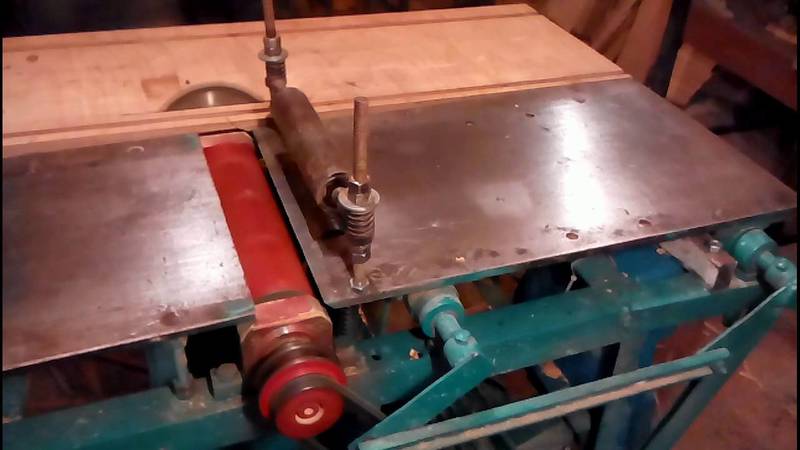

Рейсмус из электрорубанка своими руками.

Интересные факты

Вот несколько интересных фактов о самодельном рейсмусе из электрорубанка:

1. Экономия средств: Создание рейсмуса из электрорубанка позволяет значительно сэкономить деньги. Готовые рейсмусы могут стоить довольно дорого, в то время как использование уже имеющегося инструмента позволяет избежать дополнительных затрат на покупку нового оборудования.

2. Универсальность: Самодельный рейсмус может быть адаптирован под конкретные нужды мастера. Например, можно настроить высоту и ширину обработки, что делает его более универсальным инструментом для различных проектов.

3. Обогащение опыта: Процесс создания рейсмуса из электрорубанка требует знаний и навыков в области механики и электроники. Это может стать отличной возможностью для обучения и повышения квалификации, а также для развития творческого подхода к решению задач.

Рейсмусовые станки по дереву

Каждому мастеру понадобится руководство по созданию самодельных рейсмусовых станков для работы с деревом. Изготовить такое устройство несложно. В первую очередь, возьмите лист фанеры размером 500 мм в длину и 400 мм в ширину, толщиной не менее 15 мм. Этот лист станет основой для станка. Затем из другого куска фанеры такой же толщины изготовьте подставки для электрорубанка, которые крепятся к основной части. Они фиксируются шурупами на обратной стороне фанеры. На этой основе устанавливается электрорубанок.

После этого под рейсмусный электрорубанок монтируется платформа, в центре которой следует сделать отверстие. Это отверстие вырезается лобзиком по форме электрического инструмента, а сам рубанок фиксируется на платформе с помощью шурупов.

Затем собирается приводной механизм, который устанавливается на основную платформу. Он позволяет поднимать и опускать платформу. В каждом из четырех углов основания, на котором установлен электрорубанок, устанавливаются винты с крупной резьбой. С их помощью можно регулировать толщину обрабатываемого материала.

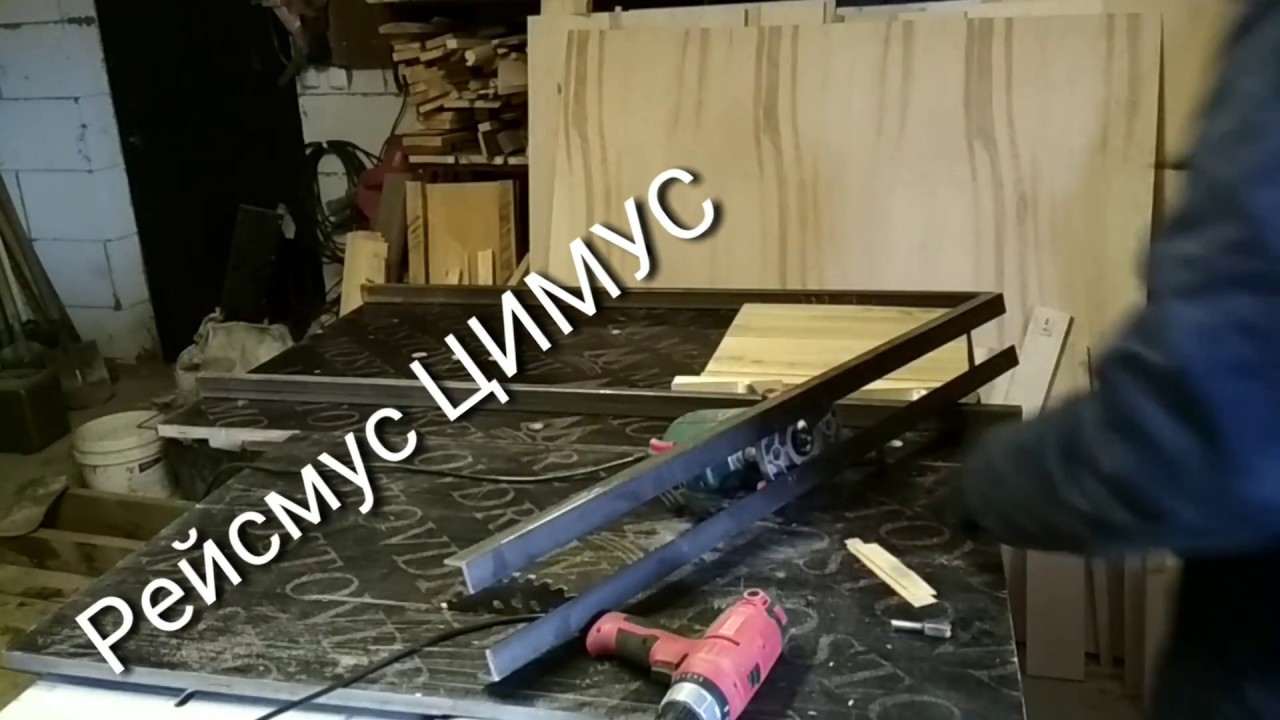

Рейсмус своими руками из фрезера

Меры безопасности

Чтобы защитить себя от травм при работе с электроинструментами, важно знать основные правила безопасного использования. Соблюдение этих рекомендаций также поможет увеличить срок службы вашего самодельного станка.

1. Перед повторным включением инструмента убедитесь, что проводка не повреждена, а все детали надежно закреплены.
2. При резке заготовок обязательно используйте защитные очки.
3. Работая с грубыми материалами, защищайте руки перчатками.
4. Не допускайте дефектов или повреждений на шпильках и ножах. При их обнаружении замените их на новые без промедления.
5. Избегайте попадания металлических предметов, таких как гвозди, винты и саморезы, на обрабатываемые детали. Это может привести к травмам и вывести инструмент из строя.

Самодельный рейсмус с автоподачей.

Выбор электрорубанка

При выборе электрорубанка для создания самодельного рейсмуса необходимо учитывать несколько ключевых факторов, которые повлияют на качество и эффективность работы. В первую очередь, обратите внимание на мощность инструмента. Для рейсмуса лучше всего подходит электрорубанок с мощностью от 750 до 1200 Вт. Такой диапазон мощности обеспечит достаточную производительность для обработки древесины различной плотности.

Следующий важный аспект — ширина рубанка. Стандартные электрорубанки имеют ширину от 82 до 110 мм. Для рейсмуса желательно выбирать модель с шириной не менее 100 мм, так как это позволит обрабатывать более широкие заготовки и сократит количество проходов по материалу.

Также стоит обратить внимание на глубину строгания. Хороший электрорубанок должен иметь возможность регулировки глубины строгания, что позволит точно настраивать инструмент под конкретные задачи. Оптимальная глубина строгания для рейсмуса составляет от 0,5 до 3 мм.

Не менее важным является и качество ножей. Ножи должны быть выполнены из высококачественной стали и иметь возможность заточки. Некоторые модели предлагают сменные ножи, что также является плюсом, так как это позволяет быстро заменять их при необходимости.

Обратите внимание на конструкцию и вес электрорубанка. Инструмент должен быть удобным в использовании и не слишком тяжелым, чтобы не вызывать усталости при длительной работе. Хорошая эргономика и наличие дополнительных ручек помогут обеспечить комфортное управление инструментом.

Наконец, стоит учитывать и дополнительные функции, такие как система пылеудаления, наличие лазерного указателя, а также возможность подключения к пылесосу. Эти функции могут значительно повысить удобство работы и качество обработки древесины.

Материалы и инструменты

Для создания самодельного рейсмуса из электрорубанка вам понадобятся следующие материалы и инструменты:

• Электрорубанок – основной инструмент, который будет использоваться для обработки древесины. Выбирайте модель с достаточной мощностью и хорошей репутацией.
• Деревянные бруски – для создания каркаса рейсмуса. Рекомендуется использовать древесину с минимальным количеством сучков и дефектов.
• Металлические уголки – для усиления конструкции и обеспечения жесткости каркаса. Они помогут избежать деформации при работе с рейсмусом.
• Шурупы и саморезы – для крепления деталей конструкции. Используйте крепежные элементы, которые подходят по размеру и прочности.
• Деревянные пластины – для создания столешницы рейсмуса. Они должны быть ровными и прочными, чтобы обеспечить стабильность при работе.
• Линейка и угольник – для точной разметки и проверки углов. Эти инструменты помогут вам добиться высокой точности при сборке конструкции.
• Электродрель – для сверления отверстий под крепежные элементы. Убедитесь, что у вас есть сверла подходящего диаметра.
• Наждачная бумага – для обработки поверхностей и устранения заусенцев. Это обеспечит безопасность при работе с рейсмусом.
• Защитные очки и перчатки – для обеспечения личной безопасности во время работы. Не забывайте о защите глаз и рук от возможных травм.

Перед началом сборки убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет избежать перерывов в процессе работы и сделает его более эффективным.

Настройка и калибровка рейсмуса

Настройка и калибровка самодельного рейсмуса из электрорубанка — это ключевые этапы, которые обеспечивают точность и качество обработки древесины. Правильная настройка позволит добиться нужной толщины заготовок и минимизировать риск повреждения материала.

Первым шагом в настройке рейсмуса является установка электрорубанка на прочную и ровную поверхность. Это может быть стол или специальная подставка. Убедитесь, что рубанок надежно закреплен, чтобы избежать вибраций во время работы. Далее необходимо установить направляющие, которые будут служить для фиксации заготовки и обеспечения ее ровного прохода через рейсмус.

После установки направляющих следует произвести калибровку высоты. Для этого вам понадобятся штангенциркуль или другой измерительный инструмент. Измерьте высоту ножей рубанка и установите их на нужный уровень, чтобы они не выступали выше направляющих. Это обеспечит равномерное снятие материала с заготовки.

Следующий этап — настройка глубины обработки. Для этого на корпусе электрорубанка есть специальный механизм, который позволяет регулировать высоту ножей. Установите его на минимальную глубину, а затем постепенно увеличивайте, проверяя результат на пробной заготовке. Это поможет избежать чрезмерного снятия материала и повреждения древесины.

Важно также проверить параллельность направляющих. Для этого используйте уровень или линейку. Направляющие должны быть установлены строго параллельно друг другу, чтобы заготовка проходила без перекосов. Если вы заметили, что направляющие не параллельны, отрегулируйте их положение, используя крепежные элементы.

После завершения всех настроек проведите тестовую обработку небольшой заготовки. Это позволит вам оценить качество работы рейсмуса и внести необходимые коррективы. Обратите внимание на равномерность снятия материала и отсутствие дефектов на поверхности. Если вы заметили неровности, возможно, потребуется повторная калибровка высоты или глубины обработки.

Не забывайте также о безопасности. Перед началом работы убедитесь, что все механизмы надежно закреплены, а электрорубанок подключен к источнику питания с защитой от перегрузок. Используйте защитные очки и перчатки, чтобы избежать травм во время работы.

Таким образом, правильная настройка и калибровка рейсмуса из электрорубанка — это залог успешной и безопасной обработки древесины. Следуя указанным шагам, вы сможете создать качественный инструмент, который значительно упростит вашу работу с деревом.
