В мире механической обработки деталей плашка для нарезания резьбы занимает важное место, обеспечивая создание точных и качественных резьбовых соединений. В этой статье мы рассмотрим различные типы плашек, их особенности и преимущества, а также объясним, как правильно выбрать инструмент в зависимости от конкретных задач. Понимание различий между моделями плашек поможет вам не только повысить качество работы, но и сэкономить время и ресурсы. В дополнение к текстовой информации мы подготовили видео, в котором наглядно демонстрируются секреты использования плашек и их влияние на конечный результат.

Резьбонакатная плашка – краткая характеристика

В настоящее время плашка занимает ведущее положение среди инструментов данного типа, в то время как лерка ранее была популярным отдельным инструментом. В последние годы эти два устройства объединили, и теперь их обобщенно называют плашками. Внешне они напоминают закаленные гайки с осевыми отверстиями, формирующими острые режущие кромки. Практически на всех моделях присутствуют стружечные отверстия, количество которых варьируется от 3 до 6, предназначенные для отвода стружки в сторону.

Стандартные плашки имеют толщину от 8 до 10 витков. Основная режущая часть обычно выполнена в форме внутреннего конуса, а заборная часть содержит от 2 до 3 витков. Для их производства используется прочная легированная сталь марки 9 ХС, хотя иногда применяются и другие виды стали. Каждый инструмент имеет свою маркировку и обозначение. При покупке важно обращать внимание на степень точности, которую можно достичь при нарезке резьбы.

Плашки классифицируются по нескольким критериям. Основной из них — конструкция, по которой выделяют цельные (внешний вид которых легко представить), разрезные и раздвижные (или клупповые). В зависимости от геометрической формы плашки могут быть круглыми (это и есть лерки), квадратными, шестигранными или призматическими. Также существуют деревянные плашки, которые не являются нарезным инструментом, а представляют собой просто срез ствола дерева, своего рода болванка-кругляш, иногда обладающая даже лечебными свойствами. Однако о них мы говорить не будем. Для более глубокого понимания особенностей всех моделей этого инструмента стоит уделить внимание каждой из них.

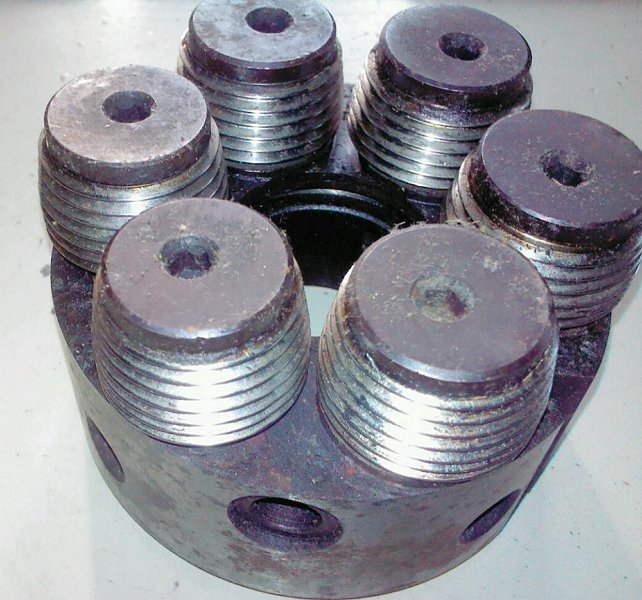

Thread rolling dies NP and NPT — резьбонакатная плашка НП и НПТ

Плашка для нарезания резьбы – конструкции и формы инструмента

Первый вариант, который мы рассмотрим, — цельная плашка. Ее использование обеспечивает получение резьбы высокого качества. Цельные плашки бывают как метрическими, так и дюймовыми. Отличный результат достигается благодаря высокой жесткости материала, из которого они изготовлены. Однако у таких инструментов есть недостаток — низкая износостойкость. Разрезные модели, в свою очередь, применяются, когда высокая точность не критична. Эти инструменты могут немного пружинить в процессе работы, что приводит к изменению диаметра нарезаемой резьбы в пределах 0,1–0,3 мм. Главный недостаток таких моделей — низкая жесткость, что негативно сказывается на качестве работы и не позволяет получить чистую и точную резьбу.

Для работы с раздвижными плашками необходимо использовать клуппы. Специальные направляющие делают процесс более удобным. Обычно такая модель состоит из двух основных частей, которые надежно фиксируются в рамке клуппа с помощью сухаря и специального винта. Этот винт позволяет точно настраивать создаваемую резьбу. Чтобы начать работу, вам потребуется полный набор плашек, что позволит нарезать резьбы различных размеров без необходимости искать обходные решения.

Форма инструментов не играет решающей роли в процессе работы. Вы можете использовать круглые, квадратные или шестигранные плашки. Главное — надежно зафиксировать их с помощью стопорных винтов. Для этих целей часто применяются резьбонарезные патроны. На наружных цилиндрах имеются небольшие углубления конической формы и угловые пазы, которые помогают при разрезании плашек с помощью шлифовального круга. Эта операция выполняется вдоль перемычек и позволяет точно отрегулировать диаметр резьбы. Если используется круглая плашка, понадобятся воротники с пятью специальными винтами, которые также способствуют точной настройке диаметра резьбы.

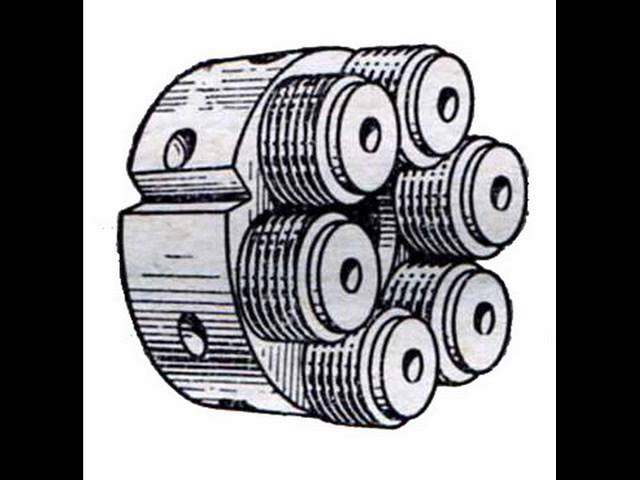

Инструмент для нарезания резьбы. 4-я часть. Плашка

Интересные факты

Вот несколько интересных фактов о плашках для нарезания резьбы:

1. Историческое происхождение: Плашки для нарезания резьбы появились в конце 19 века, когда промышленная революция требовала более точных и стандартизированных методов обработки металлов. Первые плашки были сделаны вручную, и их форма и размеры варьировались в зависимости от производителя.

2. Разнообразие форматов: Плашки бывают разных типов и форматов, включая круглые, квадратные и специальные формы для нарезки резьбы в ограниченных пространствах. Это позволяет использовать их в самых различных отраслях, от машиностроения до сантехники.

3. Технологические инновации: Современные плашки изготавливаются из высококачественных материалов, таких как быстрорежущая сталь или карбид, что значительно увеличивает их долговечность и эффективность. Некоторые плашки имеют специальные покрытия, которые уменьшают трение и предотвращают коррозию, что делает процесс нарезки резьбы более гладким и точным.

Левая плашка и другие специализированые модели

Специалисты используют не только традиционные плашки, но и специализированные инструменты. Эти устройства позволяют создавать более точную резьбу и бывают различных типов: метрические, левые, трубные, трубные конические и другие. Метрическая плашка применяется для нарезки резьбы метрического типа, что отражает её название. Все размеры указываются в миллиметрах, и на таких плашках присутствует маркировка «М». Часто встречаются обозначения, такие как М 8 или М 10.

Это означает, что с помощью этих инструментов можно нарезать резьбу с диаметром 8 и 10 мм соответственно. Процесс нарезки осуществляется поэтапно, где каждый шаг соответствует расстоянию между витками. Важно отметить, что каждая плашка имеет свой основной шаг резьбы, который может быть как основным, так и дополнительным. Например, у плашки марки М 12 основной шаг составляет 1,75. Также встречаются маркировки, такие как М 12-1,5; М 12-1; М 12-0,75; М 12-0,5. Чем меньше шаг, тем меньше расстояние между витками.

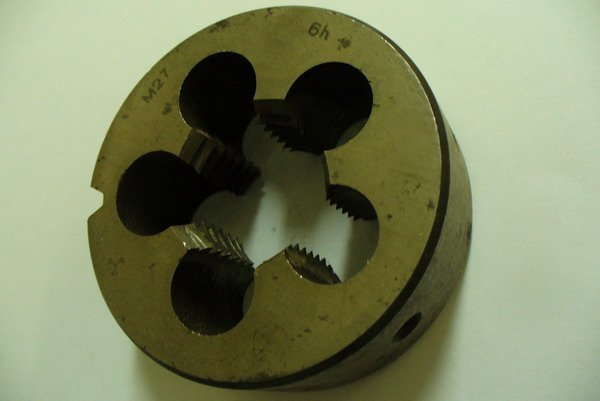

Левая плашка говорит о себе уже своим названием. Эти инструменты необходимы для нарезки левой резьбы. Хотя такие работы встречаются реже, они все же имеют место, и для них требуются специальные инструменты. Например, если нужно нарезать резьбу в соединениях, которые должны вращаться, использование обычной правой резьбы приведет к раскручиванию соединений. Такие плашки можно узнать по маркировке «LN».

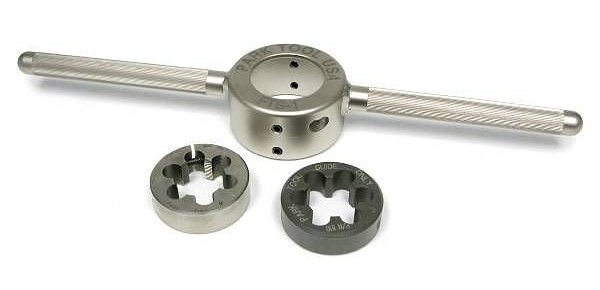

Трубная плашка предназначена для создания цилиндрической резьбы и может использоваться не только для мелких трубок, но и для шпилек, стержней и труб большого диаметра. Обычно размеры указываются в дюймах и варьируются от половины до 2-х дюймов. Работать с таким инструментом рекомендуется только с трубами из мягких металлов, при этом стенки труб не должны быть деформированы. Коническая плашка (дюймовая) необходима для получения резьбы в форме конуса. Чаще всего такие плашки применяются на заводах, фабриках и в производственных процессах, связанных с топливными трубопроводами и различными станками. Они имеют маркировку в виде буквы «К».

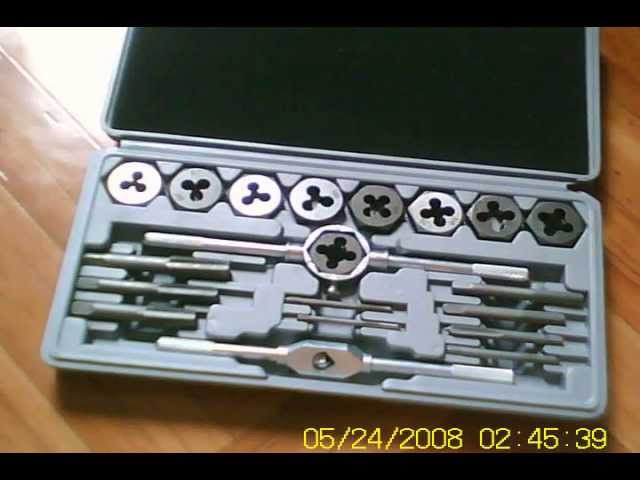

плашки и метчики Спарта

Нарезка резьбы плашкой – освоит ли ее новичок?

Перед тем как разобраться в нарезке резьбы с помощью плашки, обратим внимание на сам инструмент. Плашки, особенно круглой формы, напоминают гайки, но имеют специальные стружечные отверстия, количество которых варьируется от 3 до 8 в зависимости от конструкции. Важен также размер инструмента. На плашке выделяют основную часть, называемую «рабочей», которая состоит из трех зон: двух крайних, выполняющих резку, и одной центральной, отвечающей за калибровку. Крайние участки имеют коническую форму и располагаются под углом 50 или 60 градусов, в то время как средний участок цилиндрический. Он обеспечивает необходимый размер резьбы и направляет плашку в процессе нарезки.

Теперь перейдем к процессу нарезки резьбы с использованием плашек и метчиков. Принцип работы этих инструментов схож, так как они имеют похожую конструкцию: одни предназначены для работы с внешней стороной детали, а другие — с внутренней. Профессионалы, работающие с плашками, используют специальные резьбонарезные патроны, что повышает безопасность и эффективность работы. В домашних условиях также рекомендуется применять подобный инструмент, так как патроны легко доступны в магазинах. Перед началом работы необходимо выполнить несколько подготовительных шагов.

Сначала нужно настроить патрон на нужную длину нарезаемой резьбы. Это делается с помощью специального указателя, который позволяет установить необходимое положение, отмеченное на шкале.

Шкала расположена на пазе держателя. В держателе также есть вырез для удаления стружек из патрона. Плашки фиксируются в патроне в специальных посадочных отверстиях с помощью переходных колец. После завершения подготовительных действий плашку нужно подвести к вращающейся заготовке. С помощью ручной подачи и равномерного прижатия происходит нарезка от 2 до 3 полных витков. После этого подачу следует остановить, и витки будут нарезаться за счет самозатягивания. Для различных типов плашек существуют свои правила работы, однако основной принцип остается неизменным.

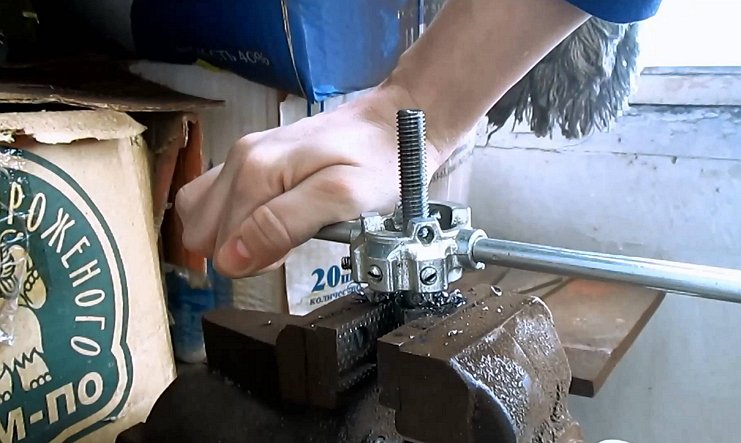

Нарезание резьбы плашкой

Выбор плашки в зависимости от материала детали

При выборе плашки для нарезания резьбы одним из ключевых факторов является материал детали, на которой будет выполняться работа. Разные материалы требуют различных подходов и инструментов, чтобы обеспечить качественное и долговечное соединение.

Для стали, которая является наиболее распространенным материалом в механической обработке, рекомендуется использовать плашки из быстрорежущей стали (HSS). Эти плашки обладают высокой прочностью и устойчивостью к износу, что позволяет им эффективно нарезать резьбу даже в твердых сталях. Важно учитывать, что для работы с высокоуглеродистыми сталями могут потребоваться плашки с дополнительным покрытием, например, титановым, для повышения их долговечности.

При работе с алюминием и его сплавами стоит обратить внимание на плашки, специально предназначенные для мягких металлов. Они имеют более острые грани и меньшую жесткость, что позволяет избежать заедания и повреждения материала. Также стоит учитывать, что алюминий может образовывать стружку, которая может забивать резьбу, поэтому рекомендуется использовать плашки с более крупными канавками.

Для нарезания резьбы в медных и латунных деталях лучше всего подойдут плашки с низким коэффициентом трения. Эти материалы склонны к налипанию, поэтому плашки с специальным покрытием или с более широкими канавками помогут избежать проблем с заеданием. Также стоит помнить, что медь и латунь требуют более низких оборотов при нарезании резьбы, чтобы избежать перегрева и повреждения инструмента.

При работе с пластиковыми и композитными материалами выбор плашки также имеет свои особенности. Здесь лучше использовать плашки с более мягкими гранями, чтобы избежать растрескивания и деформации материала. Кроме того, важно учитывать, что при нарезании резьбы в пластиках необходимо применять меньшие усилия, чтобы избежать повреждения детали.

Таким образом, правильный выбор плашки в зависимости от материала детали является залогом успешного выполнения работ по нарезанию резьбы. Учитывая характеристики каждого материала и соответствующие инструменты, можно добиться качественного и надежного соединения, что в свою очередь увеличивает срок службы изделия и снижает вероятность возникновения неисправностей.

Техника нарезки резьбы: советы и рекомендации

Нарезка резьбы – это важный процесс в механической обработке, который требует точности и аккуратности. Для достижения качественного результата необходимо учитывать несколько ключевых аспектов, начиная от выбора инструмента и заканчивая правильной техникой выполнения операции.

Первым шагом в нарезке резьбы является выбор подходящей плашки. Плашки бывают различных типов: прямые, конические и комбинированные. Прямые плашки используются для нарезки резьбы на цилиндрических деталях, в то время как конические плашки применяются для создания резьбы на конусных поверхностях. Комбинированные плашки могут использоваться для различных задач, что делает их универсальным инструментом.

При выборе плашки также важно учитывать материал, из которого она изготовлена. Наиболее распространенными материалами являются инструментальная сталь и быстрорежущая сталь. Инструментальная сталь обеспечивает хорошую прочность и износостойкость, в то время как быстрорежущая сталь позволяет работать с более высокими скоростями и обеспечивает более качественную нарезку.

Перед началом работы необходимо подготовить деталь. Убедитесь, что поверхность, на которой будет нарезаться резьба, чистая и ровная. Если на детали имеются загрязнения или неровности, это может привести к неправильной нарезке и ухудшению качества резьбы. Рекомендуется также использовать смазку, чтобы уменьшить трение и износ инструмента.

Техника нарезки резьбы включает в себя несколько этапов. Сначала необходимо установить плашку на деталь. Для этого используйте специальный держатель, который обеспечит надежное крепление и позволит избежать соскальзывания. Убедитесь, что плашка расположена под правильным углом к поверхности детали – это обеспечит равномерное и качественное нарезание резьбы.

При начале нарезки важно соблюдать правильный режим работы. Начинайте с легкого давления, постепенно увеличивая его по мере углубления резьбы. Это поможет избежать повреждения как плашки, так и детали. Если вы заметили, что плашка начинает заедать, остановитесь и проверьте, не образовались ли стружки в резьбе. Очистите резьбу и продолжайте работу.

После завершения нарезки резьбы важно проверить ее качество. Используйте специальный инструмент для измерения диаметра и профиля резьбы. Убедитесь, что резьба соответствует необходимым стандартам и требованиям. Если резьба была нарезана неправильно, возможно, потребуется повторная обработка детали.

В заключение, нарезка резьбы – это процесс, требующий внимательности и точности. Следуя приведенным рекомендациям и используя качественные инструменты, вы сможете добиться отличных результатов и создать надежные соединения в своих проектах.

Уход за плашками и продление их срока службы

Уход за плашками – это важный аспект, который напрямую влияет на качество нарезаемой резьбы и срок службы инструмента. Правильное обращение с плашками позволяет избежать их преждевременного износа и гарантирует стабильные результаты при работе. Рассмотрим основные рекомендации по уходу за плашками.

1. Хранение плашек

Плашки следует хранить в сухом и чистом месте, защищенном от влаги и пыли. Оптимально использовать специальные контейнеры или ящики с разделителями, чтобы избежать механических повреждений. Также стоит избегать хранения плашек в местах с резкими перепадами температуры, так как это может привести к коррозии.

2. Чистка плашек

После каждого использования плашки необходимо очищать от стружки и загрязнений. Для этого можно использовать мягкую щетку или сжатый воздух. Важно избегать абразивных материалов, которые могут повредить резьбу. Если на плашках образовались ржавчина или другие загрязнения, рекомендуется использовать специальные средства для удаления коррозии, следуя инструкциям производителя.

3. Смазка

Перед использованием плашек рекомендуется наносить смазку, что значительно улучшает процесс нарезания резьбы. Смазка уменьшает трение, предотвращает перегрев и способствует более чистому срезу. Для этого подойдут как специальные масла для резьбы, так и универсальные смазочные жидкости. Важно не переборщить с количеством смазки, чтобы избежать ее попадания на обрабатываемую деталь.

4. Проверка состояния

Регулярно проверяйте состояние плашек на наличие повреждений, трещин или износа. Если плашка потеряла свою геометрию или затупилась, ее следует заменить. Использование поврежденного инструмента может привести к браку и ухудшению качества нарезаемой резьбы.

5. Правильное использование

Следует строго придерживаться рекомендаций по использованию плашек. Это включает в себя правильный выбор диаметра плашки в зависимости от обрабатываемой детали, а также соблюдение рекомендуемого давления и угла нарезания. Неправильное использование может привести к быстрому износу инструмента и ухудшению качества резьбы.

Соблюдая эти простые правила, можно значительно продлить срок службы плашек и обеспечить высокое качество нарезаемой резьбы, что, в свою очередь, положительно скажется на общем результате работы.
