Схема пылесоса

Современный пылесос состоит из следующих компонентов:

• трубы и шланги для транспортировки собранного мусора в пылесборник;
• устройства для сбора мусора – многочисленные насадки: универсальная, а также щетки с различной степенью жесткости и длиной щетинок.
• регулятор мощности электродвигателя;
• отсек для сетевого кабеля, устройство автоматической намотки шнура;
• пылесборник (или аквафильтр – для моющих моделей): пластмассовый резервуар или мешок, который собирает пыль. При всасывании пыли входящий воздух закручивается, и за счет центробежной силы она оседает на стенках резервуара. Чистый воздух с мелкими частицами направляется к мотору.
• система фильтров, через которую пропускается всасываемый воздух в основной и моторной части. Часть мусора и пыли оседает в резервуаре, другая перемещается в сторону электромотора, для защиты которого устанавливается фильтр грубой очистки. Перед входом в двигатель стоит НЕРА (хепа) — фильтр тонкой очистки.
• материнская плата, располагающаяся под крышкой пылесоса. Состоит из следующих элементов: блок питания — конденсаторы, на которые падает напряжение;
• стабилитрон, где оно стабилизируется;
• микросхема для контроля работы электродвигателя;
• сглаживающий конденсатор;
• переменный резистор;
• симистор с мощным управляющим элементом;
• кнопка включения;
• два разъема: на двигатель и на питание, которое подается на плату.

Электродвигатель имеет конденсатор, способствующий плавной работе. Для бесперебойной работы предусмотрена помехоподавляющая система с дросселями, сглаживающими высокочастотные сетевые пульсации. Мотор устроен таким образом, что напряжение проходит через катушки, установленные на статоре, и поступает на щетки, после чего передается на коллектор.

Основные проблемы пылесоса Самсунг 1600w

Заметили, что пылесос начал хуже работать? Если устройство начало хуже засасывать пыль, громче шуметь и сильно вибрировать, следует обнаружить причину возникновения неисправности. Большинство моделей пылесосов Самсунг средней ценовой категории имеют похожее устройство, поэтому подобные причины встречаются у большинства из них.

Основными причинами возникновения поломок являются:

1. Падение мощности всасывания – может возникнуть из-за механического повреждения трубки или шланга, застрявшего в них предмета, или неисправности мотора.
2. Засорение фильтров. Если на приборе имеется специальный индикатор, он загорится и вы сможете очистить фильтр, но если индикатор отсутствует, главным признаком засорения фильтров будет уменьшение тяги и увеличившийся шум при работе устройства. В современных моделях фильтр достается и очищается очень легко.
3. Устройство вообще не включается или работает с перебоями. Гудение работающего пылесоса становится прерывистым, он начинает пахнуть пылью или горелыми проводами. Для того, чтобы окончательно убедиться в неисправности пылесоса, попробуйте переподключить его в другие розетки – если и так он заработает, значит, устройство нужно разобрать и понять причину поломки.
4. Не втягивается шнур, неисправность вилки, оголение проводов – такая проблема решается без разборки корпуса.

После краткой диагностики необходимо произвести разборку устройства для поиска причины поломки и, возможно, ее быстрого устранения.

Таймер оттайки для холодильника Самсунг Ноу Фрост

Последовательность разборки

Процедура разборки довольно простая:

1. Отключите устройство от электрической сети.
2. Отсоедините от корпуса шланг с насадкой.

ВАЖНО! Тщательно осмотрите трубу, шланг и насадку на трубу (с изогнутым обводом): часто пылесос перестает работать, потому что туда попадает крупный мусор.

1. Открутите фиксирующие винты и аккуратно снимите крышку с корпуса.
2. Вытащите пылесборник.
3. Снимите все фильтры.

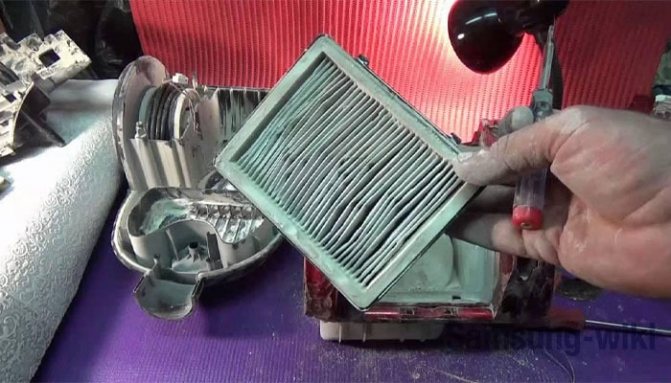

ВАЖНО! Для проверки степени загрязненности фильтра достаточно его осмотреть: темный цвет перепонок свидетельствует о том, что фильтр следует тщательно прочистить (можно пылесосом со специальной насадкой) или заменить. Губчатый фильтр рекомендуется периодически чистить и промывать после работы пылесоса.

1. Отсоедините и уберите материнскую плату.
2. Снимите кожух с электродвигателя и изолирующие чехлы.

Подробнее на видео:

Ремонт электромотора

Если решено восстановить старый электромотор, смазать или поменять подшипники, выполняют полную разборку.

Сначала отверткой откручивают шурупы, и снимают кожух крыльчатки. Торцовым ключом откручивают гайку. В большинстве моторов она с левой резьбой. Крыльчатку с противоположных сторон поддевают двумя отвертками, пытаясь ее снять с якоря.

На корпусе раскручивают стяжные винты, снимают щетки. Двигатель разойдется на две части: в одной останется статор с медной обмоткой, а другая половина выйдет с якорем и подшипниками.

Все детали аккуратно вытирают сухой тряпкой или щеткой от пыли. Съемником снимают подшипники, ставят новые. Если надо, то в гнездо с шариками и сепаратором наталкивают смазки. Сборка происходит в обратной последовательности с установкой новых щеток.

Разбор корпуса

Верхняя часть корпуса крепится саморезами. Выкрутите их отверткой и шуруповертом, чтобы снять крышку. Если вы снимаете пылесборник, открутите еще и винты под ним.

Совет: складывайте открученные винтики в небольшую устойчивую емкость, чтобы они не потерялись.

Основная деталь корпуса держится на саморезах или специальных защелках. После снятия открывается доступ к материнской плате. Если вы уверены, что плата работает в штатном режиме, уберите ее в сторону, чтобы не повредить при диагностике и ремонте. Для этого отсоедините ее разъемы и открутите винт в центральной части.

Рядом с двигателем располагается обратный клапан – небольшая кнопка, которая довольно просто вытаскивается. Клапан нужен для остановки работы двигателя, в случае, если он забивается при мощной силе всасывания. Без клапана электромотор может сгореть.

Чтобы получить доступ к самому двигателю, снимите кожух, закрепленный болтами, и окружные резиновые пластины. Также рядом с мотором могут находиться защитные прокладки из поролона или войлока. Они закрепляют положение двигателя и не позволяют ему касаться стенок кожуха.

Причины, по которым производят разбор пылесоса Samsung SC 4520

Систематический уход за пылесосом заключается в снятии всех компонентов, от циклона, в пылевом гнезде до фильтров. При этом отсек с управлением, и мотором всегда остается закрытым, только очищенный воздух омывает корпус двигателя, охлаждая его. В эту, запретную для владельца часть, нам придется получить доступ путем разборки пылесоса Самсунг модель SC4520.

Предварительно следует провести полную диагностику внешних компонентов. Только убедившись, что без разборки не обойтись, можно браться за вскрытие корпуса.

1. При нажатии на пусковую кнопку, инструмент не включается. Нужно проверить состояние сети, есть ли ток в линии, проверить шнур на разрыв.
2. Громкий шум может случиться, если в трубах или в щетке застрял носок, забились фильтры или переломился шланг. Иногда есть свист, извещающий о нарушенном уплотнении. От этого и мотор может нагреваться, и всасывание уменьшится.
3. Линии чистые, а сила всасывания мала, шумит аппарат негромко, посмотрите, как установлен регулятор и не открыта ли заслонка на ручке.

Если точно установили, что внешних причин нет, убираете фильтры, отсоединяете шланг, закручиваете провод на катушку и организуете рабочее место для разбора корпуса.

Причины проникновения в закрытый блок:

• Громкий шум с дополнительными нехарактерными звуками и небольшая мощность всасывания.
• Отказ кнопки пуска, регулирования мощности, сматывания шнура.
• При отключенных коммуникациях, снятых фильтрах, подсос в гнезде крепления шланга слабый или отсутствует, определяется прикладыванием листа картона.
• Корпус пылесоса греется, срабатывает тепловое реле, появляется запах горелой изоляции, видны искры.
• Пылесос поработал, как строительный, требуется почистить внутреннюю полость от пыли.

Ремонт и замена двигателя

Признаки, что вам надо проверить мотор пылесоса:

• прибор гудит или шипит при подключении к сети,
• пылесос слабо всасывает пыль, не всасывает ее или вовсе «выплевывает»,
• от прибора идет запах гари.

Для начала осмотрим двигатель визуально: сгоревшие элементы или оборванные провода могут быть видны сразу. Разрыв проводов чаще происходит, если они изготовлены из алюминия, который при вибрациях легко повреждается. Обычно целостность проводов нарушается в местах их крепления.

Затем проверим работоспособность мотора: вытащим его, зажмем в тиски, установим клеммы с изоляцией и подадим на них напряжение. Если пойдут искры, скорей всего, внутри электромотора много пыли и мелкого мусора. Пыль также скапливается в крыльчатке, откуда ее необходимо вычищать.

Совет: корпус коллектора можно прочищать ластиком, предварительно придав ему нужную удлиненно-заостренную форму. Ластик вставляется в отверстие, двигатель вручную прокручивается, и грязь остается на резинке. Прочистите ластик ватной палочкой, смоченной в спиртовом растворе.

Если мусора внутри корпуса много, откройте его, распрессовав при помощи плоскогубцев, незначительно отгибая края в местах зажимов. Снимите, очистите и установите обратно.

Работе могут мешать:

• разбалансировка крыльчатки;
• выход из строя подшипника;
• износ щеток по бокам коллектора;
• смещение уплотнительного кольца при входе в вентиляторное отверстие — его нужно почистить и поставить на место;
• передавленные или поврежденные провода — их следует прозвонить;
• перегорание термического предохранителя на корпусе мотора.

После диагностики и ремонта продуйте двигатель от оставшейся внутри пыли. С первого раза это вряд ли получится. Повторяйте до тех пор, пока не перестанет выдуваться пыльное облако.

Ремонту двигателей посвящена отдельная статья:

Как отремонтировать двигатель пылесоса дома: пошаговая инструкция + видео

При установке нового двигателя на пылесос Samsung отсоедините клеммы от поврежденной детали и подключите к новой. Новый электродвигатель может незначительно отличаться модификацией. Главное требование — полное сходство отверстий и щеток, так как двигатель вставляется в корпус единственным образом. Он должен встать идеально, с полным совпадением всех выемок и впадин, развернуть мотор не получится. Затем закрутите резинку или другие уплотнительные элементы, ввинтите убранные саморезы и наденьте обратно кожух.

В видео ниже представлен процесс разборки пылесоса и замены двигателя:

Разбираем бытовой прибор Samsung

Чтобы разобрать пылесос Самсунг и не повредить его, выполняют следующий алгоритм действий:

1. Откручивают болты, фиксирующие корпус прибора (чаще всего их четыре). Если после их извлечения крышка не открывается, нужно поискать потайные винты, которые могут располагаться рядом с кнопками. На некоторых моделях корпус дополнительно фиксируется защелками, их нужно открыть.
2. Разъединяют две половинки корпуса. Делать это нужно вручную, не прилагая чрезмерной силы. Пластиковую крышку проталкивают в сторону. Когда все защелки выйдут из пазов, корпус легко откроется.
3. Под крышкой можно обнаружить плату управления. В зависимости от модели прибора, она находится слева или справа. В норме, модуль надежно закреплен на корпусе. Его демонтируют, открутив винты и отсоединив ведущие к нему клеммы.
4. Снимают мотор. Иногда он находится внутри пластиковой коробки, которую придется предварительно разобрать.
5. Скрутить клеммы с двигателя, достать щетки.
6. Если нужно добраться до крыльчатки, снимают металлический колпак, которым она прикрыта. Его можно аккуратно сбить молотком.
7. Диск с лопастями прочно затянут гайкой, которую откручивают торцевым ключом. Для удобства якорь фиксируют тисками. После скручивания гайки крыльчатка легко снимется.
8. Если нужно добраться до подшипников, то извлекают вал. Сами подшипники выбивают с помощью болта и молотка.

Полностью разбирать мотор пылесоса Самсунг приходится не всегда, иногда удается обойтись заменой или чисткой деталей, расположенных в корпусе.

Как разобрать пылесос Самсунг, подскажет видео:

Проверка материнской платы

Если вы подозреваете, что на плате повреждены какие-то элементы, сначала «прозвоните» контакты: коснитесь мультиметром выводов на плате. В случае, если при прозвонке разъемов, идущих на двигатель, не обнаруживается сопротивление, проблема связана с двигателем. Если же он реагирует при подаче напряжения на контакт, неполадку нужно искать в плате.

Прежде всего очистите плату от пыли с помощью выдувателя воздуха или объемной кисточки. Как правило, на плате выходит из строя симистор управления. Если его не получается заменить, можно впаять рядом такой же (номер модели выгравирован на симисторе).

Пример разборки пылесоса, у которого не работает пульт управления, на видео:

Агрегат совсем не включается

Если вы включили агрегат в розетку, а ничего не происходит, то ремонт пылесоса «Самсунг» (своими руками, конечно) нужно начинать с тщательного осмотра электрической части аппарата. Сначала убедитесь, что исправна сама розетка — для этого включите в нее другой, заведомо исправный прибор. Если все в порядке — осмотрите шнур пылесоса, ищите потертости, трещины, изломы или другие повреждения.
