В современном мире, где безопасность электрических установок играет ключевую роль, правильное измерение сопротивления заземления становится неотъемлемой частью эксплуатации электрооборудования. Приборы для измерения сопротивления заземления позволяют не только оценить эффективность заземляющего контура, но и предотвратить возможные аварийные ситуации, связанные с электрическими ударами и повреждением оборудования. В данной статье мы рассмотрим популярные модели таких приборов, их методику применения, а также предоставим видеоинструкции и советы по самостоятельному замеру заземляющего контура, что поможет вам лучше понять процесс и сделать его более доступным.

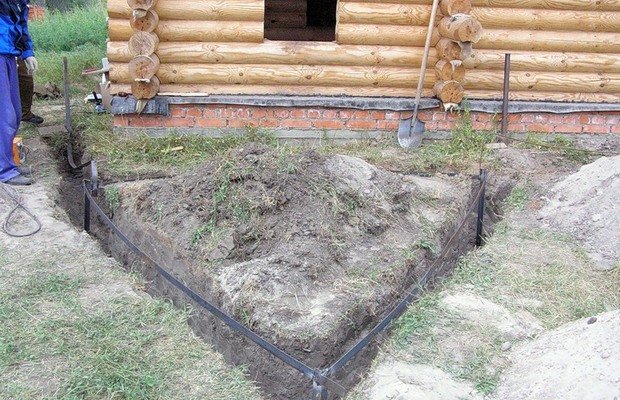

Контур заземления – для защиты от электрического тока

Под защитным заземлением понимается электрическое соединение электроустановки с землей. Основная цель заземляющего контура — минимизация риска поражения человека электрическим током при контакте с металлическими нетоковедущими частями (например, корпусом) электрического устройства. Принцип работы системы прост: заземляющий контур снижает уровень напряжения между земной поверхностью и корпусом электроустановки до безопасного для человека значения.

В бытовых условиях чаще всего используется металлический стержень в качестве заземляющего контура. Однако это устройство может быть выполнено и в виде более сложной конструкции, состоящей из нескольких металлических элементов.

При повреждении изоляции электропроводки или возникновении другой аварийной ситуации на нетоковедущих частях бытового электрического устройства может появиться опасное напряжение, что создает риск поражения пользователя электротоком. Однако наличие заземляющего контура предотвращает критическую ситуацию — он «отводит» опасное напряжение на уровень земли.

Если заземляющий контур неисправен, ток не сможет уйти в землю. В этом случае напряжение будет проходить через тело пользователя электрического устройства, что может привести к серьезным последствиям. Поэтому к вопросам правильного устройства заземляющего контура следует относиться с максимальной ответственностью. Также необходимо регулярно (не реже одного раза в год) проверять его целостность и измерять сопротивление защитной конструкции. О том, как правильно проводить измерения заземляющего контура, мы расскажем далее.

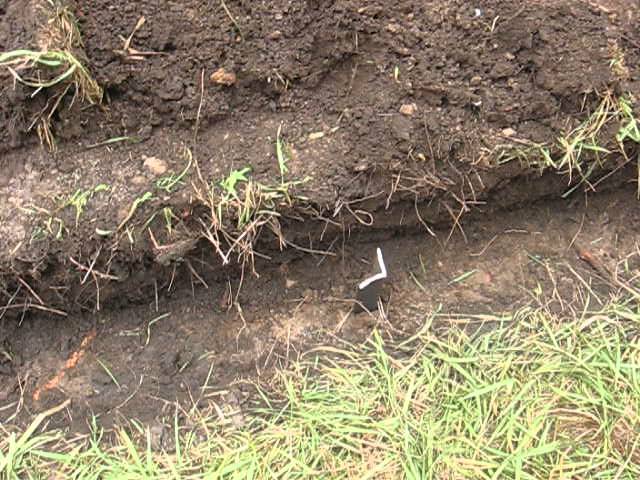

как сделать контур заземления /часть1

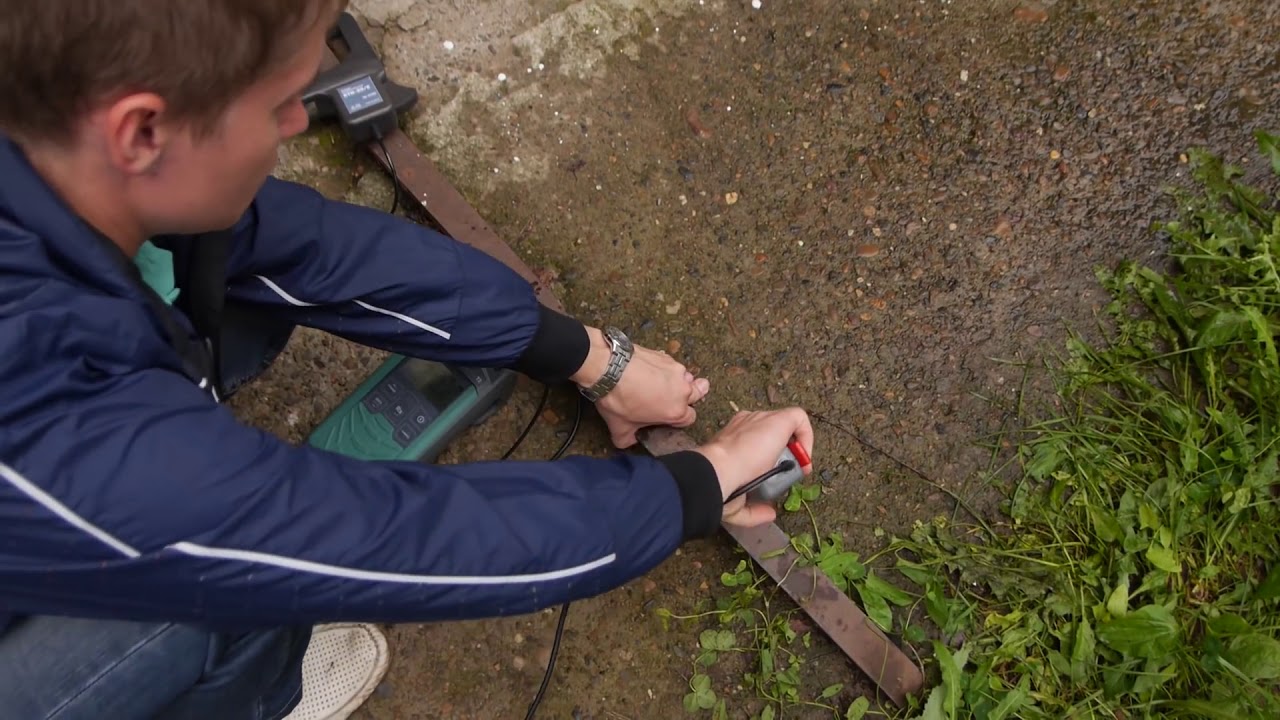

Измеритель сопротивления заземления ИС-20/1

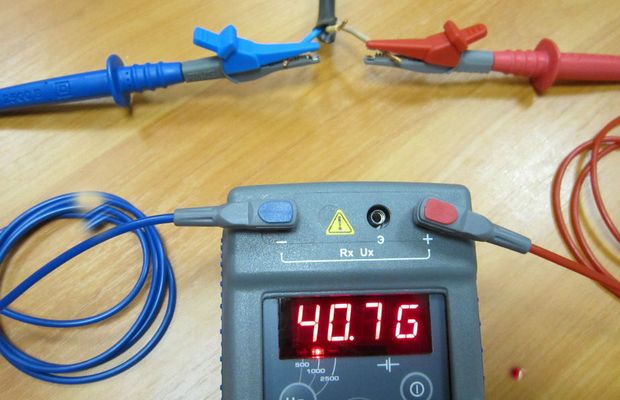

Замер сопротивления – главное о методике

Конкретные характеристики и форма защитной заземляющей системы зависят от уровня влажности почвы, её типа и состава, а также от мощности используемых электрических устройств. Обычно для создания заземляющего контура разрабатывается предварительный проект, учитывающий особенности установки электропроводки на объекте (в случае защиты бытовых потребителей проект может быть опущен). После установки защитного устройства необходимо измерить его сопротивление. Эта процедура выполняется с помощью специализированных приборов, которые позволяют быстро и точно определить удельное сопротивление заземляющей конструкции и почвы.

Методика измерения включает следующие шаги:

1. Искусственную электрическую цепь замыкают через установленный заземляющий контур и производят замеры падения напряжения.
2. Рядом с металлическим контуром устанавливают дополнительный электрод, который подключают к источнику напряжения.
3. На участке нулевого потенциала измеряют сопротивление основного защитного стержня или более сложной конструкции заземления.

Такой подход используется для измерений в домашних условиях. На промышленных объектах могут применяться другие схемы, учитывающие высокие напряжения от производственного оборудования. Определять величину сопротивления заземляющего контура рекомендуется зимой или летом. Измерения, проведенные в другое время года, могут быть неточными из-за повышенной влажности почвы и других климатических факторов. Описанная методика измерения сопротивления защитного контура осуществляется с использованием различных устройств. Для выполнения данной процедуры могут применяться мегомметр, вольтметр и амперметр. Однако чаще всего используется специализированный прибор М416 или его аналог Ф4103-М1. О них и пойдет речь далее.

Интересные факты

Вот несколько интересных фактов о приборах для измерения сопротивления заземления и их применении:

1. Простота использования: Современные приборы для измерения сопротивления заземления часто имеют интуитивно понятный интерфейс и автоматические функции, что делает их доступными даже для людей без глубоких технических знаний. Многие модели оснащены цифровыми дисплеями и функциями автоматической калибровки, что упрощает процесс измерения.

2. Методы измерения: Существуют различные методы измерения сопротивления заземления, включая метод трех проводов и метод «квадратного волнового тока». Каждый из этих методов имеет свои преимущества и недостатки, и выбор подходящего метода может зависеть от конкретных условий и требований.

3. Значение для безопасности: Правильное измерение сопротивления заземления критически важно для обеспечения безопасности электрических систем. Низкое сопротивление заземления помогает предотвратить поражение электрическим током и минимизирует риск повреждения оборудования, что делает регулярные проверки необходимыми для всех объектов, использующих электричество.

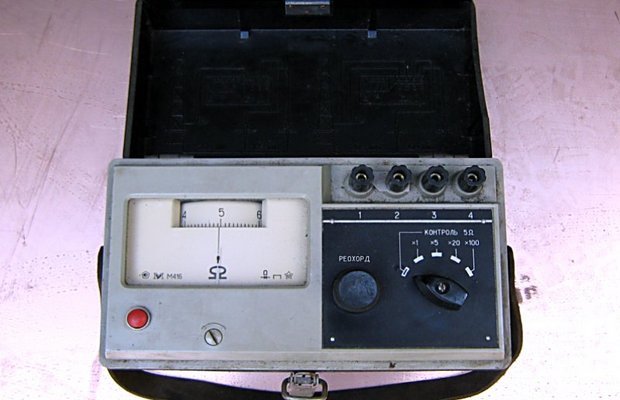

М416 и Ф4103-М1 – измерение заземления без сложностей

Прибор М416 предназначен для домашнего и профессионального использования. Он позволяет определить активное сопротивление заземляющего контура и удельное сопротивление земли. Для измерений необходимо использовать зонд (дополнительный электрод) и вспомогательный заземлитель. М416 имеет следующие технические характеристики:

• вес – около 3 кг;
• диапазон измерений – от 0,1 до 1000 Ом (включает четыре диапазона: 100–1000 Ом, 2–200 Ом, 0,5–50 Ом и 0,1–10 Ом);
• габариты – 24,5х14х16 см;
• допустимый температурный режим эксплуатации – от +60 до -25 °С.

Прибор работает без подключения к сети и питается от 1,5-вольтных батареек марки 373 или R20 (также можно использовать современные аналоги с аналогичными характеристиками). Прибор Ф4103-М1 позволяет проводить измерения сопротивления защитных конструкций в десяти диапазонах (от 0,3 до 15000 Ом). Его характеристики следующие:

• вес – 2,2 кг;
• питание – 9 батареек RL20 или R20;
• допустимая температура – от +55 до -25°;
• размеры – 30,5х12,5х15,5 см.

На лицевой панели этих приборов для измерения сопротивления заземляющих конструкций расположены шкала, специальные разъемы для подключения проводов, кнопка включения, ручка реохорда и переключатель для выбора диапазона измерений. Использовать такие устройства просто. Сначала установите нужное количество батареек. Затем с помощью переключателя выберите необходимый диапазон измерений и вращайте реохорд (специальную ручку) до тех пор, пока нулевая отметка шкалы не совпадет с индикаторной стрелкой.

Далее подключите медные провода. Сначала подсоедините их к прибору, а затем – к вспомогательным электродам, которые углубите в землю на глубину около 50 см. Прибор готов к работе. Установите переключатель в положение Х1, нажмите кнопку включения и начните вращать ручку реохорда. Когда индикаторная стрелка приблизится к нулю, измерение завершено. Запишите полученный результат и умножьте его на выбранный множитель (Х1, Х20, Х5 и так далее).

Посмотрите видео, которое мы подготовили, чтобы без труда выполнить замер сопротивления самостоятельно.

Измеритель сопротивления заземления м-416

Преимущества и недостатки различных приборов для измерения сопротивления заземления

Приборы для измерения сопротивления заземления играют ключевую роль в обеспечении безопасности электрических систем. Они позволяют оценить эффективность заземляющих устройств, что особенно важно для предотвращения электрических ударов и обеспечения надежной работы оборудования. Однако, как и любое другое устройство, приборы для измерения сопротивления заземления имеют свои преимущества и недостатки, которые необходимо учитывать при выборе подходящего инструмента.

Среди основных типов приборов для измерения сопротивления заземления можно выделить следующие:

• Мостовые измерители сопротивления – это устройства, которые используют метод моста Уитстона для определения сопротивления. Они обеспечивают высокую точность измерений и могут использоваться для различных типов заземляющих систем. Однако, их использование требует определенных знаний и навыков, что может быть недостатком для неопытных пользователей.
• Цифровые мультиметры – многие современные мультиметры имеют функцию измерения сопротивления заземления. Они удобны в использовании и могут выполнять множество других функций, что делает их универсальными инструментами. Однако, их точность может быть ниже по сравнению с специализированными приборами, и они могут не обеспечивать необходимые параметры для сложных измерений.
• Портативные тестеры заземления – это специализированные устройства, которые предназначены исключительно для измерения сопротивления заземления. Они обычно имеют простую и интуитивно понятную панель управления, что делает их удобными для использования в полевых условиях. Однако, такие приборы могут быть дороже и менее универсальны по сравнению с мультиметрами.

Каждый из этих типов приборов имеет свои преимущества. Например, мостовые измерители обеспечивают высокую точность, что критично для профессионалов, работающих с высоковольтными системами. Цифровые мультиметры, в свою очередь, предлагают многофункциональность и удобство, что делает их идеальными для бытового использования. Портативные тестеры заземления, благодаря своей простоте, идеально подходят для быстрого контроля состояния заземляющих систем на объектах.

Однако, недостатки также имеют место. Мостовые измерители могут быть сложными в использовании для неподготовленных специалистов, что может привести к ошибкам в измерениях. Цифровые мультиметры, хотя и универсальны, могут не всегда обеспечивать необходимую точность для специфических задач. Портативные тестеры, несмотря на свою простоту, могут не иметь всех необходимых функций для комплексного анализа состояния заземления.

Таким образом, выбор прибора для измерения сопротивления заземления зависит от конкретных задач, уровня подготовки пользователя и требований к точности измерений. Важно учитывать как преимущества, так и недостатки каждого типа устройства, чтобы обеспечить надежность и безопасность электрических систем.

Частые ошибки при использовании приборов для измерения заземления

При использовании приборов для измерения сопротивления заземления, даже опытные специалисты могут столкнуться с рядом распространенных ошибок, которые могут привести к неверным результатам. Понимание этих ошибок и способов их предотвращения является ключевым аспектом эффективного использования таких приборов.

Одной из самых частых ошибок является неправильная установка измерительных щупов. Приборы для измерения сопротивления заземления обычно требуют подключения нескольких щупов: один из них устанавливается на заземляющий элемент, а другие – на определенном расстоянии от него. Неправильное размещение щупов может привести к искажению результатов. Важно следовать рекомендациям производителя относительно расстояний между щупами и их расположения.

Еще одной распространенной ошибкой является игнорирование влияния внешних факторов, таких как влажность и температура. Эти факторы могут существенно повлиять на проводимость почвы и, соответственно, на результаты измерений. Например, в условиях высокой влажности сопротивление заземления может быть значительно ниже, чем в сухую погоду. Поэтому перед проведением измерений рекомендуется учитывать погодные условия и, при необходимости, проводить замеры в разные времена года.

Также стоит отметить, что многие пользователи не обращают внимания на калибровку прибора. Регулярная калибровка является необходимой процедурой для обеспечения точности измерений. Если прибор не откалиброван, результаты могут быть недостоверными. Рекомендуется проверять калибровку перед каждым использованием, особенно если прибор долгое время не использовался.

Не менее важным аспектом является правильная интерпретация полученных данных. Некоторые пользователи могут не учитывать, что сопротивление заземления зависит не только от состояния заземляющего устройства, но и от характеристик почвы. Поэтому важно иметь представление о типах почвы и их влиянии на проводимость. Для более точной оценки рекомендуется проводить измерения в разных точках и сравнивать результаты.

Наконец, стоит упомянуть о необходимости соблюдения техники безопасности. При проведении измерений вблизи электрических установок важно использовать средства индивидуальной защиты и следовать установленным нормам безопасности. Небрежное обращение с оборудованием может привести не только к повреждению прибора, но и к серьезным травмам.

Таким образом, для успешного использования приборов для измерения сопротивления заземления необходимо учитывать множество факторов и избегать распространенных ошибок. Это позволит получить точные и надежные результаты, что, в свою очередь, обеспечит безопасность и эффективность электрических систем.

Рекомендации по выбору прибора для измерения сопротивления заземления

При выборе прибора для измерения сопротивления заземления важно учитывать несколько ключевых аспектов, которые помогут вам сделать правильный выбор в зависимости от ваших потребностей и условий эксплуатации.

1. Тип измерений: Существуют различные методы измерения сопротивления заземления, включая метод трехпроводной и четырехпроводной схемы. Трехпроводной метод подходит для большинства бытовых и промышленных применений, тогда как четырехпроводной обеспечивает более точные результаты и рекомендуется для сложных систем заземления.

2. Диапазон измерений: Обратите внимание на диапазон сопротивления, который может измерять прибор. Для большинства систем заземления достаточно диапазона от 0,01 Ом до 1000 Ом. Если вы работаете с высокоомными системами, убедитесь, что прибор способен измерять более высокие значения.

3. Погрешность измерений: Погрешность прибора также является важным фактором. Чем меньше погрешность, тем более надежные результаты вы получите. Ищите приборы с погрешностью не более 2-5% для обеспечения точности измерений.

4. Удобство использования: Обратите внимание на эргономику и интерфейс прибора. Удобные кнопки, четкий дисплей и интуитивно понятное меню значительно упростят процесс измерения. Некоторые модели также предлагают функции автоматической записи данных и возможность подключения к компьютеру для дальнейшего анализа.

5. Питание: Приборы могут работать от батарей или сети. Если вы планируете использовать устройство в полевых условиях, выбирайте модели с длительным временем работы от батарей. Некоторые приборы также могут иметь возможность зарядки от солнечных панелей, что является дополнительным плюсом.

6. Дополнительные функции: Некоторые приборы предлагают дополнительные функции, такие как возможность измерения напряжения, тока, а также функции тестирования заземляющих систем на наличие повреждений. Эти функции могут быть полезны в зависимости от специфики вашей работы.

7. Бренд и отзывы: Не забывайте обращать внимание на репутацию производителя и отзывы пользователей. Известные бренды часто предлагают более надежные и качественные приборы, а отзывы помогут вам понять, насколько прибор соответствует заявленным характеристикам.

В заключение, выбор прибора для измерения сопротивления заземления требует внимательного подхода и учета множества факторов. Правильный выбор поможет вам обеспечить безопасность и надежность электрических систем, а также избежать возможных проблем в будущем.
