Штангенглубиномер – это незаменимый инструмент для точного измерения глубины выемок, пазов и канавок, который находит широкое применение в различных отраслях, от машиностроения до ювелирного дела. В данной статье мы подробно рассмотрим устройство механических и электронных штангенглубиномеров, их преимущества и особенности, а также поделимся полезным видео, которое поможет лучше понять принципы работы этого инструмента. Понимание функционала штангенглубиномера позволит вам повысить точность измерений и улучшить качество выполняемых работ.
Какими бывают штангенглубиномеры?
Все виды штангенинструментов и их требования регламентируются стандартами. В соответствии с ними штангенглубиномеры, предназначенные для измерения глубины (ГОСТ 162-90), производятся в нескольких вариантах:
- ШГ – инструмент с отсчетом по нониусу;
- ШГК – устройство с круговой шкалой на отсчетном механизме;
- ШГЦ – электронный вариант с цифровым отсчетным устройством.
Тип прибора, диапазон измерений и цена деления обозначаются в маркировке. Например, маркировка ШГ-630-0,05 указывает, что данный инструмент относится к типу ШГ (с отсчетом по нониусу), имеет диапазон измерений от 0 до 630 мм и значение по нониусу 0,05 мм. Рассмотрим маркировку других моделей штангенглубиномеров. ШГК-250-0,02 – это прибор с круговой шкалой, диапазоном измерений от 0 до 250 мм и ценой деления 0,02 мм. ШГЦ-200-0,01 – электронный инструмент с диапазоном измерений от 0 до 200 мм и шагом дискретности 0,01 мм.
В чем отличие глубиномера от штангенциркуля?

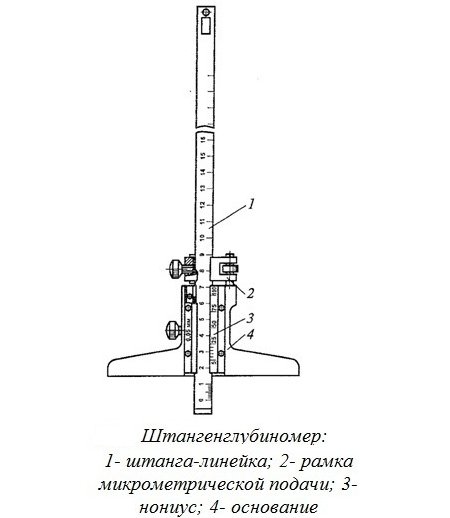

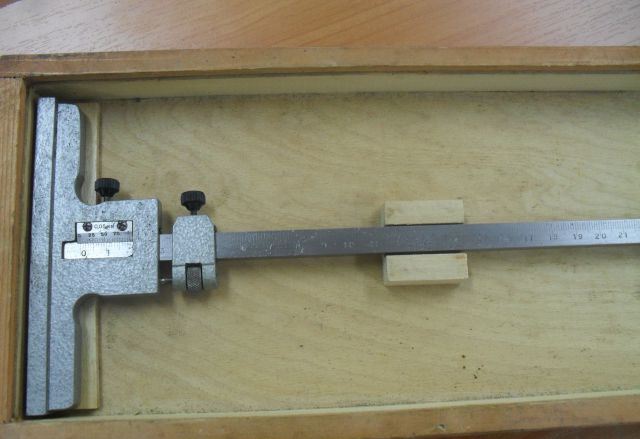

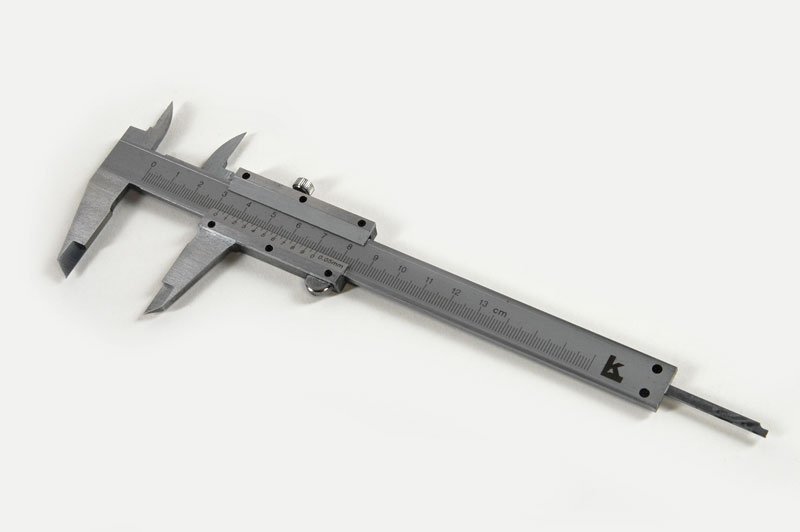

Конструктивно глубиномер напоминает штангенциркуль, но, в отличие от него, не имеет губок на штанге. В состав инструмента входят штанга, рамка с нониусом и винт. Деление рамки составляет 0,5 мм, а у нониуса — от 0,05 до 0,1 мм (по стандарту ГОСТ 162-90). Шкала на рамке предназначена для измерения целых миллиметров, в то время как нониус позволяет проводить замеры с точностью до сотых долей миллиметра. Нониус размещен в прорези рамки и может иметь 10, 20 или 50 делений. Для фиксации рамки во время измерений используется винт. Микрометрическую пару образуют винт и гайка.
Интервал одного деления нониуса зависит от значения модуля (1, 2, 3, 4 и так далее). Увеличение модуля приводит к увеличению длины нониуса, поэтому чаще всего инструмент изготавливается с модулем, равным 2. Интервал между делениями на нониусе всегда кратен интервалу между делениями основной шкалы на штанге. Все штрихи наносятся с одинаковым шагом. При движении по шкале штрихи делений на нониусе начинают отставать от основной шкалы.
| Параметр | Описание | Применение |
|---|---|---|
| Диапазон измерений | От 0 до 300 мм (в зависимости от модели) | Измерение глубины выемок и отверстий |
| Точность измерений | ±0.02 мм | Обеспечение высокой точности в работе |
| Материал | Нержавеющая сталь или алюминий | Долговечность и устойчивость к коррозии |
Интересные факты
Вот несколько интересных фактов о штангенглубиномере:
-
Принцип работы: Штангенглубиномеры используют принцип измерения глубины с помощью линейки и специального измерительного стержня. Это позволяет точно определять глубину выемок, отверстий и других углублений, что делает их незаменимыми в машиностроении и строительстве.
-
Разнообразие конструкций: Существуют как механические, так и цифровые штангенглубиномеры. Цифровые модели обеспечивают более высокую точность и удобство в использовании, так как результаты измерений отображаются на экране, что исключает возможность ошибок при считывании.
-
Применение в различных отраслях: Штангенглубиномеры находят применение не только в машиностроении, но и в таких областях, как ювелирное дело, медицина (например, при изготовлении протезов) и даже в археологии, где точные измерения глубины могут помочь в изучении слоев земли и находок.
Как правильно делать замеры?
Принцип работы глубиномера схож с измерением штангенциркулем. При использовании глубиномера его необходимо установить так, чтобы штанга могла свободно войти в измеряемый паз до упора. Положение штанги фиксируется рамкой, после чего снимаются показания со шкал, и вычисляется глубина паза.
Расчеты проводятся следующим образом. Если нулевой штрих на нониусе совпадает со штрихом на основной шкале, размер определяется по данным основной шкалы. Если совпадения нет, окончательный результат вычисляется по двум шкалам. Целое число определяется по основной шкале, выбирая деление слева от нулевого штриха нониуса. Затем порядковый номер деления на нониусе умножается на цену деления, и полученное значение добавляется к показаниям основной шкалы.
Несмотря на высокую точность измерений, которую обеспечивают штангенинструменты, всегда существует вероятность ошибок.
Наиболее частыми причинами ошибок являются:
- недостаток навыков в использовании прибора;
- использование инструментов с повреждениями или сбитой нулевой отметкой на нониусной шкале;
- загрязнение шкал;
- проведение замеров на нагретых или охлажденных деталях (оптимальная температура составляет 20°).
Чтобы минимизировать погрешности, необходимо устранить все перечисленные причины ошибок. Повышение точности измерений достигается путем выполнения нескольких замеров одного и того же параметра, после чего вычисляется их среднее арифметическое. Этот метод рекомендуется применять даже при использовании профессионального инструмента. При работе с недорогими глубиномерами такой подход становится практически единственным способом получения максимально точных размеров детали.
В чем заключаются преимущества цифрового электронного глубиномера?
Электронный штангенглубиномер (ШГЦ) обеспечивает высокую точность измерений. Его ключевая особенность — цифровое отсчетное устройство, отображающее результаты на жидкристаллическом экране. Среди главных достоинств цифровых приборов — легкость в использовании и высокая точность измерений. В отличие от механических инструментов, цифровой штангенглубиномер позволяет устанавливать ноль в любой точке измерительного диапазона.
При необходимости инструмент можно подключить к компьютеру для передачи данных, полученных в процессе измерений. Электронные штангенглубиномеры бывают нескольких типов:
- ШГЦВ — цифровой прибор с поперечным выступом на шкале штанги, предназначенный для специализированных измерений.
- ШГЦПВ — версия инструмента с продольным выступом на штанге, позволяющая измерять отверстия глубиной до 5 мм.
- ШГЦДВ — глубиномер, оснащенный двумя поперечными выступами.
Как устроен электронный глубиномер?

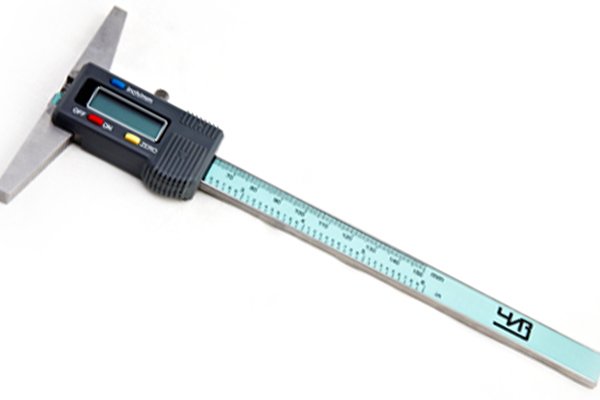

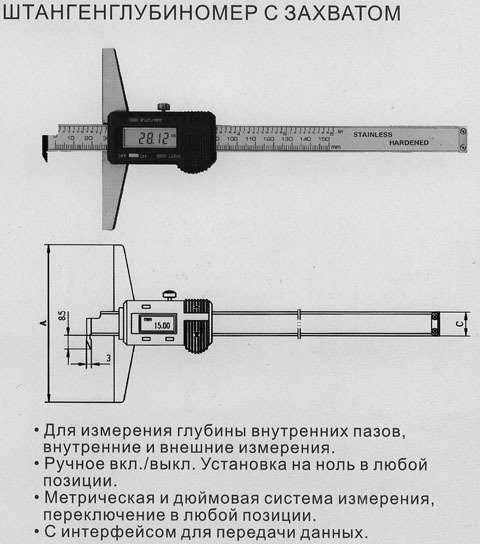

Согласно стандартам ГОСТ, цифровой глубиномер состоит из штанги и рамки. В отличие от механических аналогов, на рамке отсутствует дополнительная шкала-нониус; вместо этого установлен блок электроники. На передней панели устройства размещены жидкристаллический дисплей и кнопки управления. Цифровые модели, такие как ШГЦ, работают на автономном питании. Некоторые версии могут подключаться к внешним устройствам и использовать как автономные источники питания, так и электросеть.
В таком случае в комплект входит блок питания. Скорость перемещения рамки, которая не должна снижать точность измерений, должна составлять не менее 0,5 м/с. Как и при использовании цифрового штангенциркуля, перед началом измерений глубины инструмент необходимо обнулить. Это можно сделать с помощью кнопок управления в любом месте измерительного диапазона. Начало отсчета устанавливается в абсолютной координатной системе.
Результаты измерений отображаются в цифровом формате на дисплее с указанием абсолютного значения, знака и единиц измерения (миллиметры, дюймы). При подключении прибора к компьютеру данные также выводятся на экран ПК. Электронные устройства предназначены для профессионального использования и автоматизации производственных процессов. Поэтому они должны выполнять ряд функций, предусмотренных приложением к ГОСТ 162-90. В дополнение к основным функциям в этот список входят:
- сохранение полученных данных;
- предварительный ввод постоянных значений;
- сравнение измеренных результатов с установленными порогами;
- выполнение арифметических операций и другие.
Не все модели штангенглубиномеров типа ШГЦ обладают этими функциями. Наибольшее количество дополнительных возможностей инструмента способствует максимальной автоматизации технологических процессов.
Где применяются штангенглубиномеры?
Штангенглубиномеры находят широкое применение в различных отраслях, где требуется высокая точность измерений глубины выемок, отверстий и других полостей. Они используются в машиностроении, металлообработке, строительстве, а также в научных исследованиях и лабораторных условиях.
В машиностроении штангенглубиномеры помогают контролировать глубину фрезерованных и сверленных отверстий, что критично для обеспечения точности сборки деталей. При производстве сложных механизмов, таких как двигатели или трансмиссии, даже небольшие отклонения в размерах могут привести к серьезным проблемам в работе устройства.
В металлообработке штангенглубиномеры используются для проверки глубины канавок, пазов и других выемок, что позволяет гарантировать соответствие изделий заданным спецификациям. Это особенно важно при изготовлении деталей, которые должны точно соответствовать друг другу, например, в производстве инструментов или оснастки.
В строительстве штангенглубиномеры применяются для измерения глубины закладных элементов, таких как фундаменты, а также для контроля глубины выемок при подготовке площадок под строительство. Это позволяет обеспечить надежность и долговечность строений, а также соблюдение строительных норм и правил.
В научных исследованиях и лабораториях штангенглубиномеры используются для точного измерения глубины различных образцов, что может быть критически важным в таких областях, как геология, материаловедение и биология. Например, в геологии измерение глубины слоев грунта может помочь в изучении структуры земной коры и выявлении полезных ископаемых.
Таким образом, штангенглубиномеры являются незаменимыми инструментами в самых различных сферах, где требуется высокая точность и надежность измерений. Их универсальность и простота в использовании делают их популярными как среди профессионалов, так и среди любителей, занимающихся ремонтом или изготовлением изделий своими руками.
Как выбрать штангенглубиномер для своих нужд?
Выбор штангенглубиномера – это важный этап для специалистов, работающих в области механики, металлообработки и других смежных областях. Правильный инструмент поможет обеспечить высокую точность измерений и упростит процесс работы. При выборе штангенглубиномера следует учитывать несколько ключевых факторов.
1. Тип штангенглубиномера: Существует несколько типов штангенглубиномеров, включая механические, цифровые и аналоговые. Механические модели обычно более просты и дешевле, но требуют навыков для точного считывания. Цифровые штангенглубиномеры обеспечивают более высокую точность и удобство использования благодаря цифровому дисплею, который позволяет быстро считывать данные. Аналоговые модели могут быть менее распространены, но также имеют свои преимущества в определенных условиях.
2. Диапазон измерений: При выборе штангенглубиномера важно учитывать диапазон измерений, который вам нужен. Стандартные модели могут измерять глубину до 150 мм, но существуют и более длинные варианты, способные измерять до 300 мм и более. Убедитесь, что выбранный вами инструмент соответствует вашим требованиям.
3. Точность измерений: Точность штангенглубиномера – один из самых важных параметров. Для большинства задач достаточно точности в пределах 0,01 мм, однако для высокоточных работ может потребоваться инструмент с точностью до 0,001 мм. Обратите внимание на спецификации производителя и выбирайте инструмент, который соответствует вашим требованиям.
4. Материал и конструкция: Штангенглубиномеры могут быть изготовлены из различных материалов, включая нержавеющую сталь, алюминий и пластик. Нержавеющая сталь обеспечивает долговечность и устойчивость к коррозии, что делает её идеальным выбором для работы в сложных условиях. Также стоит обратить внимание на конструкцию инструмента: наличие удобных ручек и четких шкал значительно упростит процесс измерения.
5. Дополнительные функции: Некоторые модели штангенглубиномеров могут иметь дополнительные функции, такие как возможность переключения между метрической и дюймовой системами, автоматическое отключение для экономии батареи, а также возможность подключения к компьютеру для передачи данных. Эти функции могут быть полезны в зависимости от специфики вашей работы.
6. Бренд и цена: Не забывайте о репутации производителя. Известные бренды, как правило, предлагают более надежные и качественные инструменты. Однако это не всегда означает, что более дорогой инструмент будет лучше. Сравните различные модели и выберите ту, которая предлагает оптимальное соотношение цены и качества.
В заключение, выбор штангенглубиномера – это процесс, который требует внимательного подхода. Учитывая все вышеперечисленные факторы, вы сможете выбрать инструмент, который будет соответствовать вашим требованиям и обеспечит точные измерения в любых условиях.
Уход и обслуживание штангенглубиномера
Штангенглубиномер – это высокоточный инструмент, который требует бережного обращения и регулярного обслуживания для обеспечения его долговечности и точности измерений. Правильный уход за штангенглубиномером включает в себя несколько ключевых аспектов, которые помогут сохранить его в идеальном состоянии.
1. Чистка инструмента: После каждого использования штангенглубиномера необходимо очищать его от загрязнений, таких как стружка, пыль и масло. Для этого рекомендуется использовать мягкую ткань или щетку. Важно избегать абразивных материалов, которые могут повредить поверхность инструмента. Если на штангенглубиномере есть следы коррозии, их следует удалить с помощью специального средства для чистки металлов.
2. Смазка: Для обеспечения плавного хода движущихся частей штангенглубиномера необходимо периодически смазывать его. Используйте специальные масла для инструментов, которые не оставляют следов и не притягивают пыль. Наносите смазку на подвижные части, такие как направляющие и винты, чтобы предотвратить износ и заедание.
3. Хранение: Штангенглубиномер следует хранить в специальном футляре или коробке, чтобы защитить его от механических повреждений и воздействия влаги. Избегайте хранения инструмента в местах с высокой температурой или влажностью, так как это может привести к коррозии и ухудшению точности измерений.
4. Проверка точности: Регулярная проверка точности штангенглубиномера – важный аспект его обслуживания. Для этого можно использовать эталонные размеры или специальные калибры. Если инструмент показывает отклонения от нормы, его необходимо откалибровать или отремонтировать.
5. Обучение пользователей: Важно, чтобы все пользователи штангенглубиномера знали правила его эксплуатации и ухода. Проведение инструктажей и обучение сотрудников поможет избежать ошибок при использовании инструмента и продлить его срок службы.
Соблюдение этих простых рекомендаций по уходу и обслуживанию штангенглубиномера позволит обеспечить его надежную работу и высокую точность измерений на протяжении долгого времени. Правильный уход за инструментом не только увеличивает его срок службы, но и гарантирует точность результатов, что особенно важно в профессиональной деятельности.
