Рамные строительные леса являются незаменимым инструментом в современных строительных и ремонтных работах, обеспечивая безопасный доступ к высотным участкам и позволяя эффективно выполнять задачи различной сложности. В данной статье мы подробно рассмотрим конструкцию рамных лесов, их характеристики и разновидности, а также разберем ключевые отличия между ЛРСП 40 и ЛСПР 200. Вы также узнаете о правилах использования и хранения лесов, что поможет избежать распространенных ошибок и повысить безопасность на строительной площадке. Кроме того, мы предоставим видеоинструкцию по сборке конструкции, что сделает процесс монтажа еще более понятным и доступным.

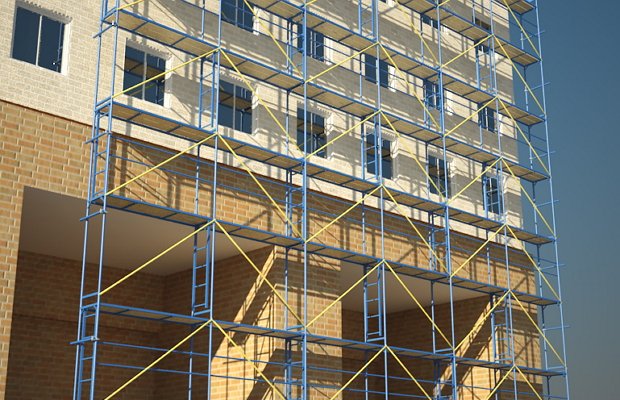

Что такое рамные леса

Леса для строительных площадок — это временные каркасные конструкции, которые можно использовать многократно. Их основная функция — обеспечить размещение людей и оборудования на определенной высоте. Все компоненты таких рамных конструкций изготавливаются из легких материалов, таких как алюминиевые или стальные сплавы, что значительно уменьшает общий вес устройства. При этом прочность и надежность строительных лесов остаются высокими. Для крупных объектов такие системы могут быть дополнены колесиками, что облегчает их перемещение. Рамные леса применяются как в частном, так и в промышленном строительстве, благодаря регулируемой высоте, обеспечиваемой модульной конструкцией.

Эти строительные конструкции имеют множество преимуществ. В первую очередь, это простота сборки и небольшое количество элементов, что позволяет быстро их установить. Рамные леса подходят как для внутренних, так и для наружных работ. При наличии специальных металлических заглушек их можно надежно закрепить на вертикальных поверхностях. Демонтаж также не вызывает затруднений, а в разобранном виде такие леса занимают немного места и могут храниться в сарах, гаражах или других подсобных помещениях.

Сборная открытая конструкция обеспечивает отличный обзор обрабатываемой поверхности, что позволяет контролировать качество выполняемых работ. Кроме того, такая конфигурация обеспечивает максимальный доступ света и воздуха. Несмотря на громоздкость, рамные леса имеют небольшой вес благодаря полым трубам, из которых они состоят. При всех этих преимуществах они также являются наиболее экономичным вариантом.

Однако есть и значительный недостаток. Если требуется провести реставрацию здания со сложным фасадом, стоит рассмотреть другие типы строительных лесов. Рамные конструкции состоят из прямоугольных модулей фиксированных размеров, и если объект имеет сложную форму, повторить контуры здания не удастся. Это приведет к образованию труднодоступных мест, что усложнит рабочий процесс. Кроме того, рамные леса имеют ограниченную грузоподъемность: если нагрузка превышает 200 кг/м², они не подойдут для использования.

Монтаж рамных строительных лесов ЛР-10 http://www.mdn-prom.ru/

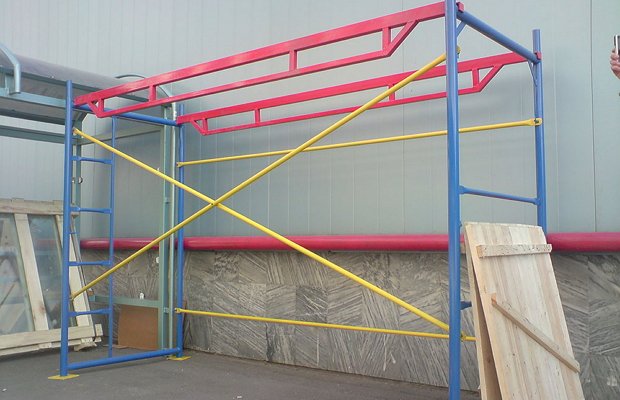

Сравниваем и выбираем – параметры ЛСПР 200 и ЛРСП 40

Рассмотрим ключевые типы строительных систем и их особенности. Начнем с характеристик рамных лесов ЛСПР 200. Эти конструкции бывают двух видов: для каменной кладки и для отделочных работ. Максимальная высота лесов первого типа достигает 20 метров. Шаг яруса по высоте составляет 2 метра, а вдоль стены – 3 метра. Стойки расположены на расстоянии 95 см друг от друга, что обеспечивает достаточно пространства для свободного передвижения и размещения инструментов на верхнем уровне.

Строительные леса ЛСПР 200 для отделочных работ могут достигать высоты 40 метров. Рамы в этом варианте располагаются на расстоянии 2 метров друг от друга, что соответствует шагу яруса по высоте. Ширина конструкции остается такой же, как и у лесов для каменной кладки – 0,95 метра. Диаметр труб может составлять 42 или 48 мм. Леса типа ЛРСП 40 имеют схожие характеристики и также предназначены для высоты до 40 метров. Шаг вдоль стены варьируется от 2 до 3 метров, а высота яруса составляет 2 метра. В случае с ЛРСП 40 расстояние между стойками немного увеличено и составляет 976 мм.

В комплекте ЛРСП 40 и ЛСПР 200 предусмотрены рамы с лестницами и без, которые можно наращивать до необходимого уровня. Для повышения устойчивости конструкции рамы связываются диагональными стяжками, расположенными в шахматном порядке с внешней стороны. С внутренней стороны устанавливаются специальные связи. Благодаря замкам на рамах сборка конструкций ЛСПР 200 и ЛРСП 40 осуществляется быстро. Эти строительные леса можно надежно закрепить к стене с помощью анкеров и пробок.

Настил для лесов выполнен из дерева, а ригели изготовлены из металла. Их устанавливают на двух верхних ярусах (рабочем и предохранительном). Для обеспечения безопасности предусмотрены продольные и торцевые ограждения. К настилам крепятся бортовые доски с помощью скоб. Благодаря наличию молниеприемника и заземления можно не опасаться внезапной грозы.

Леса строительные рамные ЛРСП 40

Интересные факты

Вот несколько интересных фактов о рамных строительных лесах и их высоте:

1. Максимальная высота: Рамные строительные леса могут достигать высоты до 50 метров и более, в зависимости от конструкции и используемых материалов. Однако для обеспечения безопасности и устойчивости, высота лесов обычно ограничивается 30-40 метрами без дополнительных укреплений.

2. Системы безопасности: На высоте более 10 метров использование защитных систем, таких как ограждения и сетки, становится обязательным. Это связано с высоким риском падения рабочих и материалов, что делает безопасность на строительной площадке приоритетом.

3. Модульность и адаптивность: Рамные леса обладают высокой модульностью, что позволяет легко адаптировать их под различные высоты и конфигурации зданий. Это делает их идеальными для использования в различных строительных проектах, от небольших домов до многоэтажных зданий.

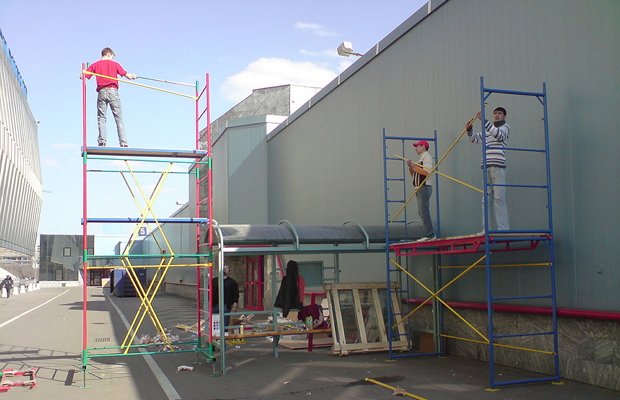

Монтаж и демонтаж – порядок соединений

Сборка строительных лесов и контроль за этим процессом должны выполняться только квалифицированными специалистами, обладающими знаниями о конструктивных особенностях. Первым шагом является приемка всех компонентов и, при необходимости, их отбраковка. Затем разрабатывается схема установки, учитывающая характеристики объекта. Рабочие проходят инструктаж, на котором обсуждаются особенности конструкции, правила эксплуатации и меры безопасности. После этого необходимо подготовить рабочую площадку: она должна быть ровной, хорошо утрамбованной и обеспечивать горизонтальность в любом направлении. Также важно организовать отвод воды на случай дождя.

Теперь подробнее рассмотрим процесс монтажа на примере строительных рамных лесов ЛРСП 40. На подготовленной площадке устанавливаются деревянные подставки, башмаки и, при необходимости, винтовые опоры. Затем монтируются рамы с определенным шагом, количество которых зависит от желаемой длины конструкции. Крайние позиции занимают специальные рамы с ограждениями. Необходимо обеспечить возможность подъема и спуска, для чего используются рамы с лестницами. Конструкция фиксируется с помощью диагональных и горизонтальных связей, которые крепятся просто благодаря наличию специальных замков в каркасе.

Подъем и спуск элементов осуществляется исключительно с использованием специализированного оборудования.

Аналогично собирается второй ярус. В этом случае диагональные связи располагаются над горизонтальными первого ряда в шахматном порядке. Все рамы должны устанавливаться по отвесу, строго вертикально. Наличие перекосов недопустимо, так как это может представлять опасность для жизни. На верхней части каждого яруса устанавливаются ригели, на которые укладываются настилы. В местах, где расположены лестницы, предусмотрены люки.

Затем конструкция фиксируется к стене. Анкерные крепления располагаются в шахматном порядке с шагом 4 метра. Повторяем все предыдущие операции до достижения необходимой высоты лесов. На самом верхнем уровне устанавливаются ограждения, также следует позаботиться о безопасности в местах подъема. В это время осуществляется укладка настилов. Разборка системы производится в обратном порядке. Несмотря на некоторые различия в размерах, конструкция ЛСПР 200 собирается аналогично ЛРСП 40.

Как собрать строительные леса? Монтаж (сборка) строительных лесов

Эксплуатация без опасности для оборудования и человека

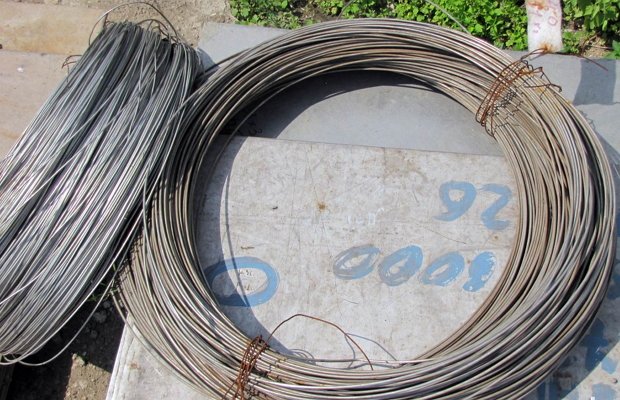

Перевозка оборудования возможна на любом транспорте при соблюдении правил дорожного движения. Все крупные компоненты сортируются по типам (рамы, стяжки, ограждения и т. д.) и надежно связываются проволокой диаметром 4 миллиметра. Мелкие детали помещаются в ящики. Погрузка и разгрузка лесов должны проводиться осторожно, избегая бросания элементов на землю.

Если планируется длительное хранение строительного оборудования, рекомендуется предварительно обработать все металлические части солидолом или аналогичной смазкой. Леса следует укладывать на поддоны, чтобы избежать контакта с землей. В условиях ограниченного пространства допускается укладка элементов в ящики и пакеты, но не более чем в три слоя.

Безопасность всегда должна быть на первом месте, особенно при работе на высоте. Убедитесь, что конструкция надежно установлена и закреплена к вертикальной плоскости на всей высоте. Проверьте поверхность настила: на ней не должно быть дефектов. Доски должны быть ровными, прочными и, по возможности, чистыми.

Подъем и спуск разрешены только по специально предназначенной лестнице. Запрещается размещать на стеллажах грузы, превышающие допустимую массу. Нельзя поднимать оборудование на леса с помощью крана. Если в радиусе менее 5 метров находятся линии электропередач, их следует обесточить или поместить в специальные защитные короба. На самой системе должны быть установлены таблички с указанием схемы передвижения и грузоподъемности.

Консольно — переставные леса фирмы PERI

Нормативные документы и стандарты для рамных лесов

Рамные строительные леса являются важным элементом в процессе возведения зданий и сооружений, обеспечивая безопасный доступ к высотным участкам. Для их проектирования и эксплуатации существуют определенные нормативные документы и стандарты, которые регулируют требования к конструкции, материалам и безопасности. В большинстве стран эти нормы разрабатываются на основе международных стандартов, таких как ISO и EN, а также национальных стандартов, которые могут варьироваться в зависимости от региона.

Одним из ключевых документов, регулирующих использование рамных лесов, является стандарт EN 12810, который описывает требования к временным конструкциям, включая рамные леса. Этот стандарт устанавливает основные параметры, такие как максимальная высота, допустимые нагрузки и условия эксплуатации. Важно отметить, что рамные леса должны быть спроектированы с учетом не только статических, но и динамических нагрузок, которые могут возникнуть в процессе работы.

Кроме того, в большинстве стран существуют национальные строительные кодексы, которые также содержат разделы, касающиеся рамных лесов. Например, в России это СНиП 12-03-2001, который определяет требования к проектированию и эксплуатации строительных лесов. В этом документе указаны параметры, такие как максимальная высота установки лесов, требования к их устойчивости и прочности, а также правила монтажа и демонтажа.

Безопасность является одним из главных аспектов, регулируемых нормативными документами. Работы на высоте всегда сопряжены с риском, и поэтому стандарты требуют, чтобы рамные леса были оснащены защитными ограждениями, лестницами и другими элементами, которые обеспечивают безопасность рабочих. Также необходимо проводить регулярные проверки состояния лесов и их компонентов, чтобы избежать аварийных ситуаций.

Важно учитывать, что высота, до которой могут быть установлены рамные леса, зависит не только от нормативных документов, но и от конкретных условий эксплуатации. Например, в условиях сильного ветра или в сейсмоопасных зонах могут быть установлены дополнительные ограничения на высоту. Поэтому перед началом работ необходимо провести тщательный анализ условий и требований, чтобы обеспечить безопасность и эффективность использования рамных лесов.

В заключение, соблюдение нормативных документов и стандартов является обязательным условием для безопасного и эффективного использования рамных строительных лесов. Знание этих требований позволяет не только избежать штрафов и санкций, но и, что более важно, обеспечить безопасность работников на строительной площадке.

Технические характеристики и ограничения высоты

Рамные строительные леса представляют собой одну из самых распространенных конструкций для обеспечения доступа к высотным объектам во время строительных и ремонтных работ. Их популярность объясняется простотой монтажа, высокой прочностью и возможностью использования на различных типах объектов. Однако, при использовании рамных лесов необходимо учитывать их технические характеристики и ограничения по высоте.

Основными факторами, определяющими максимальную высоту, на которую могут быть установлены рамные леса, являются:

• Материалы конструкции: Рамные леса изготавливаются из различных материалов, таких как сталь, алюминий или композитные материалы. Стальные конструкции обладают высокой прочностью и устойчивостью к нагрузкам, что позволяет им достигать больших высот. Алюминиевые леса легче, но имеют ограничения по высоте из-за меньшей прочности.
• Конструкция и дизайн: Различные типы рамных лесов имеют разные конструкции, которые влияют на их устойчивость. Например, леса с дополнительными диагональными связями или усиленными рамами могут быть установлены на большей высоте, чем стандартные модели.
• Нагрузочные характеристики: Каждая модель рамных лесов имеет свои предельные нагрузки, которые определяются производителем. Эти нагрузки включают вес работников, строительных материалов и оборудования. Превышение допустимых нагрузок может привести к деформации или обрушению конструкции.
• Условия эксплуатации: Внешние факторы, такие как ветер, дождь или снег, также влияют на безопасность и устойчивость лесов. При установке на высоте необходимо учитывать погодные условия и возможные нагрузки от ветра, что может ограничить максимальную высоту установки.
• Правила и нормы: Существуют строительные нормы и правила, регулирующие использование строительных лесов. Эти нормы могут варьироваться в зависимости от страны и региона, и их соблюдение обязательно для обеспечения безопасности работ.

В большинстве случаев, максимальная высота установки рамных лесов составляет от 20 до 30 метров. Однако, при соблюдении всех технических требований и условий эксплуатации, а также с использованием дополнительных укрепляющих элементов, возможно достижение высоты до 50 метров и более. В таких случаях важно проводить тщательные расчеты и привлекать специалистов для оценки устойчивости конструкции.

Таким образом, выбор рамных строительных лесов и их высота установки зависят от множества факторов, включая материалы, конструкцию, нагрузки и условия эксплуатации. Правильный подход к выбору и установке лесов обеспечивает безопасность работников и эффективность выполнения строительных задач.

Будущее рамных лесов: инновации и тенденции

Рамные строительные леса, как важный элемент строительного процесса, продолжают эволюционировать, адаптируясь к новым требованиям и вызовам современного строительства. В последние годы наблюдается ряд инноваций и тенденций, которые значительно влияют на их использование и функциональность.

Одной из ключевых тенденций является внедрение новых материалов, таких как легкие сплавы и композитные материалы, которые обеспечивают большую прочность при меньшем весе. Это позволяет создавать более высокие и устойчивые конструкции, что особенно актуально для многоэтажного строительства. Легкие рамные леса проще транспортировать и устанавливать, что сокращает время на монтаж и демонтаж.

Кроме того, современные технологии, такие как 3D-печать и автоматизация, начинают находить свое применение в производстве рамных лесов. Это позволяет не только ускорить процесс изготовления, но и повысить точность и качество компонентов. Например, использование 3D-моделирования позволяет заранее планировать и оптимизировать конструкцию лесов, учитывая все нюансы строительного процесса.

Важным аспектом является также безопасность. Современные рамные леса оснащаются различными системами безопасности, такими как автоматические блокировки и датчики, которые предупреждают о возможных рисках. Это значительно снижает вероятность несчастных случаев на строительных площадках и повышает общую безопасность работников.

Экологические аспекты также становятся все более актуальными. Производители рамных лесов начинают использовать переработанные материалы и разрабатывать конструкции, которые можно многократно использовать. Это не только снижает негативное воздействие на окружающую среду, но и позволяет сократить затраты на материалы.

Наконец, стоит отметить, что рамные леса становятся более универсальными. Разработчики стремятся создать системы, которые можно легко адаптировать под различные условия и типы работ. Это позволяет использовать одни и те же конструкции для различных проектов, что делает их более экономически эффективными.

Таким образом, будущее рамных строительных лесов выглядит многообещающе. Инновации в материалах, технологиях и подходах к безопасности и экологии открывают новые горизонты для их применения, позволяя достигать высот, о которых ранее можно было только мечтать.
