Штамповка изделий из металла – это ключевой процесс в производственной индустрии, позволяющий создавать разнообразные металлические детали с высокой точностью и эффективностью. В данной статье мы рассмотрим основные разновидности штамповки, а также технологии, используемые для изготовления металлических изделий. Понимание этих процессов поможет не только специалистам в области машиностроения, но и широкому кругу читателей, интересующихся современными методами производства, что сделает статью полезной для повышения осведомленности о возможностях и преимуществах штамповки в различных отраслях.

Разновидности штампования – каждой детали своя технология

Штамповочные процессы делятся на формоизменяющие и разъединительные. К формоизменяющим операциям относятся холодное выдавливание, вытяжка и формовка. Разъединительное штампование включает процедуры, при которых металл, чаще всего в виде листа, разделяется на геометрические элементы (рубка, резка, пробивка).

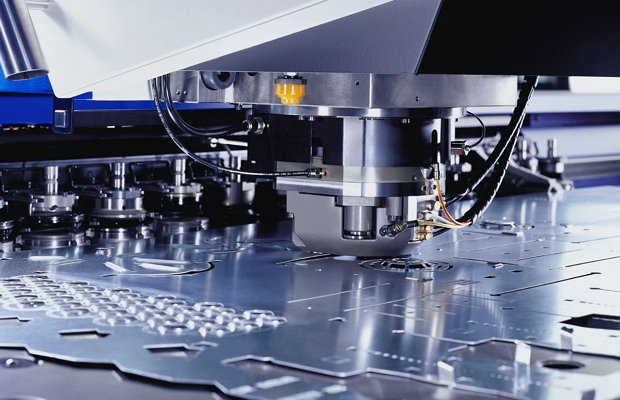

Процесс получения штампованных деталей может быть объемным или листовым.

Если детали изготавливаются из металлических листов толщиной до 6 миллиметров, это называется листовой штамповкой. В остальных случаях речь идет об объемном штамповании. Для выполнения штамповки используются специальные устройства — прессы, которые механически деформируют заготовку.

Штамповка металлических листов осуществляется по различным схемам в зависимости от оснастки, применяемой для изменения формы и размеров материала. В этом контексте штампование делится на:

• валковое;
• гидро- или магнитно-импульсное;
• с использованием эластичных сред;
• взрывное;
• в инструментальных штампах.

Изготовление штампованных изделий осуществляется по двум основным технологиям — холодной и горячей. В дальнейшем мы рассмотрим наиболее распространенные методы производства различных деталей с помощью штамповки.

Листовая штамповка

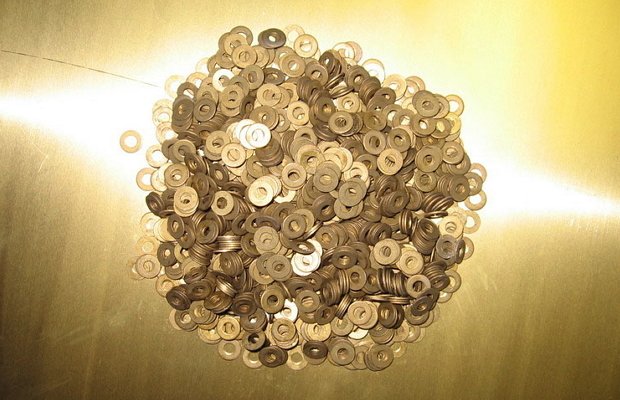

Горячая объемная штамповка для массового изготовления изделий

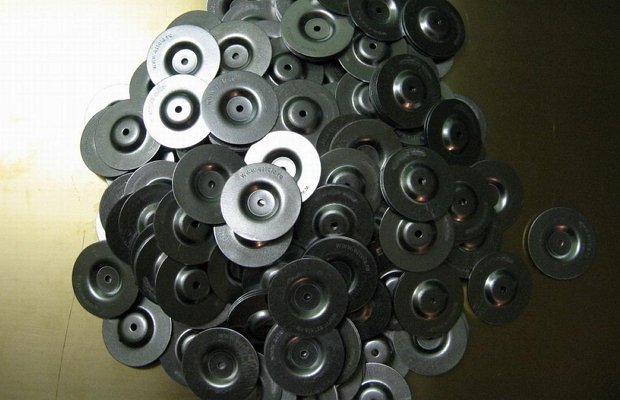

Под данным процессом понимается метод обработки металлических заготовок с использованием давления. В качестве сырья для этой операции используется прокат, который может иметь периодическую, прямоугольную, квадратную или круглую форму. Перед началом обработки прокат нарезается на заготовки нужных размеров. В некоторых случаях поковка отделяется от проката прямо на штампующем агрегате.

Неотъемлемым элементом горячей объемной операции является штамп — специализированный инструмент с выступами и углублениями. Во время заливки металл заполняет эти «неровности». На заключительном этапе штамповки формируется замкнутая полость, соответствующая конфигурации поковки. Штампы могут быть открытыми или закрытыми.

Горячее объемное штампование рекомендуется для массового и крупносерийного производства деталей. Эта технология позволяет создавать сложные изделия и обладает рядом преимуществ:

• высокое качество поверхности деталей;
• высокая производительность процесса;
• точность формы штампованных изделий;
• минимальные объемы металлических отходов.

Горячая листовая штамповка применяется для изделий из листов толщиной 3–4 миллиметра. Исходная заготовка нагревается в специализированных электрических или пламенных печах.

https://youtube.com/watch?v=jDlzDh-mmSw

Интересные факты

Вот несколько интересных фактов о штамповке изделий из металла:

1. Разнообразие технологий: Штамповка может быть выполнена различными способами, включая холодную и горячую штамповку. Холодная штамповка используется для обработки металлов при комнатной температуре, что позволяет достичь высокой точности и улучшить механические свойства материала. Горячая штамповка, в свою очередь, применяется для обработки металлов при высоких температурах, что облегчает формование и уменьшает риск трещинообразования.

2. Экономия материалов: Штамповка является одним из самых эффективных методов обработки металлов, позволяя минимизировать отходы. Процесс позволяет создавать детали с высокой точностью и минимальным количеством обрезков, что делает его более экологически чистым и экономически выгодным по сравнению с другими методами, такими как механическая обработка.

3. Широкий спектр применения: Штамповка используется в различных отраслях, включая автомобилестроение, авиастроение, электронику и производство бытовой техники. Например, многие компоненты автомобилей, такие как кузовные детали и элементы подвески, изготавливаются именно методом штамповки, что обеспечивает их прочность и легкость.

Холодная листовая штамповка – гарантия получения высокоточных деталей

Данная технология имеет множество преимуществ:

• экономическая эффективность холодной листовой штамповки (ХЛШ) для мелкосерийного и массового производства деталей;
• создание изделий с высокой жесткостью и прочностью при минимальном весе;
• легкость автоматизации процессов штамповки — один станок производит от 35 до 40 тысяч готовых изделий за 8–12 часов;
• высокое качество поверхностей и отличная точность размеров деталей, что позволяет сократить отделочные операции;
• снижение расхода металла;
• изготовление как мелких, так и крупных деталей.

В процессе ХЛШ используются заготовки из латуни, легированных сплавов, а также титановых, магниевых и алюминиевых композиций, и низкоуглеродистых сталей. Исходный материал подается в штамповочный станок в виде рулонов ленты, полос и листов, полученных методом прокатки. Холодная штамповка широко применяется в приборостроении, тракторной промышленности, а также в ракетостроении, авиастроении и автопроизводстве.

Объемная штамповка по холодной технологии незаменима для изготовления:

• элементов вертолетов, таких как втулки винтов и другие компоненты;
• коленвалов для двигателей внутреннего сгорания;
• шаровых опор автомобильных подвесок;
• различных метизов, включая зубчатые и косые шайбы;
• изделий, требующих высокой нагрузки и точности.

Объемная холодная штамповка обеспечивает получение деталей без царапин, рисок и других поверхностных дефектов.

Работа автоматизированной линии холодной штамповки

Выбор материалов для штамповки – как влияет на качество изделий

Выбор материала для штамповки является одним из ключевых факторов, определяющих качество и характеристики конечного изделия. Разнообразие металлов и сплавов, доступных для штамповки, позволяет производителям адаптировать процесс под конкретные требования, однако каждый материал имеет свои уникальные свойства, которые влияют на технологию обработки и итоговые характеристики продукции.

Одним из наиболее распространенных материалов для штамповки является углеродная сталь. Она обладает хорошей прочностью и пластичностью, что делает ее идеальной для создания деталей, которые должны выдерживать значительные нагрузки. Однако, выбор углеродной стали требует учета содержания углерода: низкоуглеродные стали (до 0,25% углерода) хорошо поддаются формованию, в то время как высокоуглеродные стали (более 0,6% углерода) имеют большую прочность, но менее пластичны, что может усложнить процесс штамповки.

Нержавеющая сталь также широко используется в штамповке благодаря своей коррозионной стойкости и долговечности. Она идеально подходит для изделий, которые будут эксплуатироваться в агрессивных средах, таких как химическая или пищевая промышленность. Однако, нержавеющая сталь требует более высоких затрат на обработку из-за своей твердости и низкой пластичности, что может увеличить стоимость конечного продукта.

Алюминий и его сплавы становятся все более популярными в процессе штамповки благодаря своей легкости и высокой коррозионной стойкости. Алюминиевые изделия часто используются в автомобильной и авиационной промышленности, где важна минимизация веса. Однако, алюминий имеет низкую прочность по сравнению с другими металлами, что может ограничивать его применение в некоторых областях.

Медные сплавы, такие как латунь и бронза, также находят применение в штамповке. Они обладают хорошей проводимостью и коррозионной стойкостью, что делает их идеальными для электрических компонентов и сантехнических изделий. Тем не менее, медь и ее сплавы могут быть более дорогими, что требует тщательной оценки экономической целесообразности их использования.

При выборе материала для штамповки также необходимо учитывать технологические аспекты, такие как температура обработки, скорость штамповки и тип используемого оборудования. Например, некоторые материалы требуют предварительного нагрева для улучшения их пластичности, в то время как другие могут быть обработаны при комнатной температуре. Это влияет на выбор оборудования и технологии, что, в свою очередь, сказывается на производительности и стоимости процесса.

Кроме того, важно учитывать требования к механическим свойствам конечного изделия. Например, для деталей, подверженных высоким нагрузкам, необходимо выбирать материалы с высокой прочностью и жесткостью, в то время как для декоративных элементов могут быть достаточны менее прочные, но более пластичные материалы.

Таким образом, выбор материала для штамповки – это сложный и многогранный процесс, который требует глубокого понимания свойств различных металлов и сплавов, а также их взаимодействия с технологией штамповки. Правильный выбор материала не только обеспечивает высокое качество изделий, но и оптимизирует производственные процессы, снижая затраты и увеличивая эффективность.

Современные технологии автоматизации в процессе штамповки

Современные технологии автоматизации значительно изменили процесс штамповки изделий из металла, повысив его эффективность, точность и качество. Автоматизация включает в себя использование различных систем и оборудования, которые позволяют минимизировать человеческий фактор и ускорить производственные процессы.

Одной из ключевых технологий, внедряемых в процесс штамповки, является использование программируемых логических контроллеров (ПЛК). Эти устройства позволяют автоматизировать управление штамповочными прессами, обеспечивая точное выполнение заданных операций. ПЛК могут быть интегрированы с датчиками и исполнительными механизмами, что позволяет осуществлять мониторинг и управление процессом в реальном времени.

Еще одной важной технологией является числовое программное управление (ЧПУ). Прессы с ЧПУ позволяют программировать последовательность операций, что значительно увеличивает гибкость производства. Операторы могут легко изменять параметры штамповки, адаптируя процесс под конкретные требования, что особенно важно при производстве малых серий изделий.

Внедрение роботизированных систем также играет важную роль в автоматизации штамповки. Роботы могут выполнять такие задачи, как загрузка и выгрузка заготовок, что снижает время простоя оборудования и повышает общую производительность. Кроме того, использование роботов позволяет улучшить условия труда, так как они берут на себя выполнение тяжелых и опасных операций.

Современные технологии мониторинга и анализа данных также становятся неотъемлемой частью автоматизации. Системы сбора и анализа данных позволяют отслеживать производственные показатели в реальном времени, выявлять узкие места и оптимизировать процессы. Это позволяет не только повысить эффективность, но и снизить затраты на производство.

Важным аспектом автоматизации является интеграция с системами управления предприятием (ERP). Это позволяет обеспечить полную прозрачность производственных процессов, улучшить планирование и управление ресурсами. Системы ERP могут автоматически обновлять данные о запасах, производственных мощностях и сроках выполнения заказов, что способствует более эффективному управлению производственными процессами.

Таким образом, современные технологии автоматизации в процессе штамповки изделий из металла обеспечивают значительное повышение производительности, качества и безопасности. Внедрение таких технологий позволяет предприятиям оставаться конкурентоспособными на рынке, сокращая время на производство и снижая затраты, что в конечном итоге приводит к улучшению финансовых показателей.

Экологические аспекты и утилизация отходов при штамповке

Штамповка изделий из металла, как и любой другой производственный процесс, имеет свои экологические аспекты, которые необходимо учитывать для минимизации негативного воздействия на окружающую среду. В процессе штамповки образуются отходы, которые могут включать обрезки металла, смазочные жидкости и другие материалы. Эффективная утилизация этих отходов играет ключевую роль в обеспечении устойчивого производства.

Одним из основных экологических аспектов является переработка металлических отходов. Большинство металлов, используемых в штамповке, поддаются вторичной переработке. Это позволяет не только сократить объем отходов, но и снизить потребление первичных ресурсов, таких как руда. Переработка металла требует значительно меньше энергии по сравнению с его первичным производством, что также способствует снижению выбросов углекислого газа и других загрязняющих веществ в атмосферу.

Кроме того, важно учитывать использование смазочных материалов в процессе штамповки. Многие из них могут быть вредными для окружающей среды, если не утилизируются должным образом. Современные технологии предлагают альтернативные, менее токсичные смазочные жидкости, которые не только снижают негативное воздействие на природу, но и обеспечивают высокое качество обработки металла. Внедрение таких технологий позволяет значительно уменьшить количество вредных выбросов и загрязняющих веществ.

Утилизация отходов штамповки также включает в себя правильное обращение с обрезками и остатками металла. Многие предприятия внедряют системы замкнутого цикла, где отходы возвращаются в производственный процесс. Это не только снижает затраты на сырье, но и минимизирует количество отходов, отправляемых на свалки. Важно отметить, что такие системы требуют тщательного планирования и контроля, чтобы обеспечить их эффективность.

В дополнение к переработке и утилизации отходов, предприятия, занимающиеся штамповкой, должны также учитывать влияние своих операций на местные экосистемы. Это включает в себя мониторинг выбросов в атмосферу и воду, а также соблюдение норм и стандартов, установленных экологическими регуляторами. Внедрение экологически чистых технологий и практик может не только улучшить репутацию компании, но и привести к экономическим выгодам за счет снижения штрафов и затрат на очистку.

Таким образом, экологические аспекты и утилизация отходов при штамповке изделий из металла являются важными факторами, которые необходимо учитывать для обеспечения устойчивого и ответственного производства. Эффективное управление отходами, использование безопасных материалов и соблюдение экологических норм помогут снизить негативное воздействие на окружающую среду и способствовать развитию более устойчивой промышленности.
