В данной статье мы подробно рассмотрим процесс расчета балок перекрытий, который является ключевым этапом в проектировании зданий и сооружений. Правильный расчет балок обеспечивает надежность и безопасность конструкции, а также позволяет оптимизировать использование материалов. Мы представим основные формулы, необходимые для расчетов, а также удобные калькуляторы, которые помогут упростить этот процесс. В дополнение к теоретическим аспектам, вы сможете ознакомиться с видео, в котором объясняется, какие виды балок существуют и как их выбор влияет на расчеты. Эта информация будет полезна как профессиональным строителям, так и тем, кто занимается самостоятельным проектированием.

Что такое «балка перекрытия»?

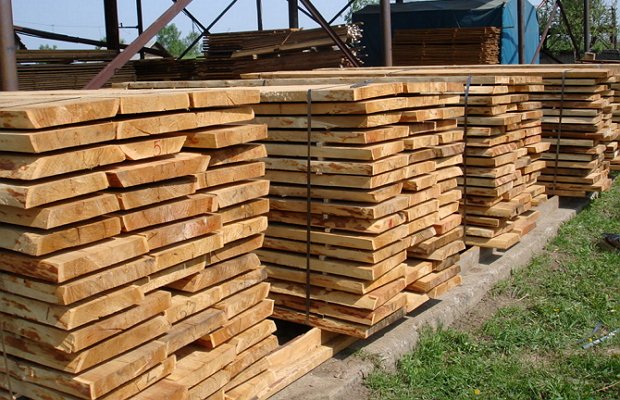

Любая строительная деятельность начинается с тщательных расчетов. Без них можно создать лишь нечто похожее на аккуратно сложенные доски, кучу металлических элементов или баррикаду из мешков с цементом. Если не учесть, как будут функционировать несущие конструкции, ваше сооружение может быстро превратиться в декорации к фильму о войне, что совершенно не соответствует вашим планам.

В каждом доме есть пол и потолок. На потолке обычно размещают люстры и устанавливают лепнину. Пол служит местом для передвижения людей и размещения мебели, которую жильцы нередко перемещают. Представьте, что вы купили диван, принесли его домой и установили в квартире, а пол под ним вдруг прогнулся и обрушился, унося с собой мебель и пробивая потолки соседей. Звучит ужасно, не так ли? Именно такой сценарий мог бы произойти, если бы не балки перекрытия.

С давних времен существует правило: плоскости между верхними и нижними уровнями жилья должны поддерживаться надежным «скелетом». До XX века эту основу изготавливали из дерева и металла, а с начала прошлого столетия начали использовать железобетон. Название осталось прежним. Эти «ребра» конструкции, известные как балки перекрытия, играют ключевую роль в поддержке. Их прочность должна быть достаточной не только для удержания плоскостей пола и потолка, но и для поддержки людей, мебели, а в многоэтажных зданиях – также веса верхних этажей и конструктивных элементов всего здания.

БАЛКИ ПЕРЕКРЫТИЯ. ПРАВИЛЬНЫЙ МОНТАЖ. РАЗБОР ОШИБОК. РАСЧЕТ ПРОЧНОСТИ.

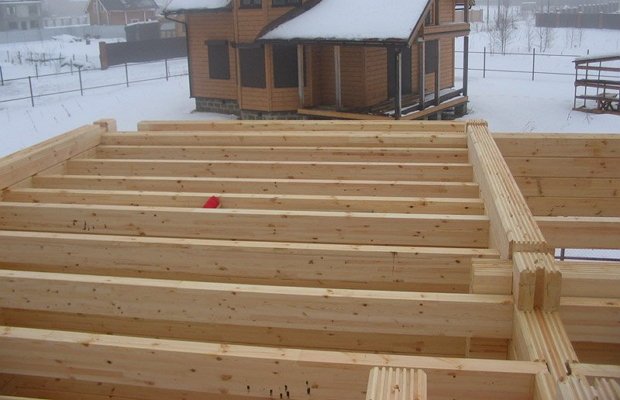

Деревянные конструкции и их укладка

Деревянные балки классифицируют на четыре типа:

• из цельного бруса;
• из клееных досок;
• из клееного бруса (LVL);
• из бревна.

Выбор типа балки для перекрытия зависит от прочностных характеристик. Эти конструктивные элементы чаще всего применяются в дачном строительстве. Их основная функция — укрепление здания, поэтому балки устанавливаются после завершения возведения несущих конструкций.

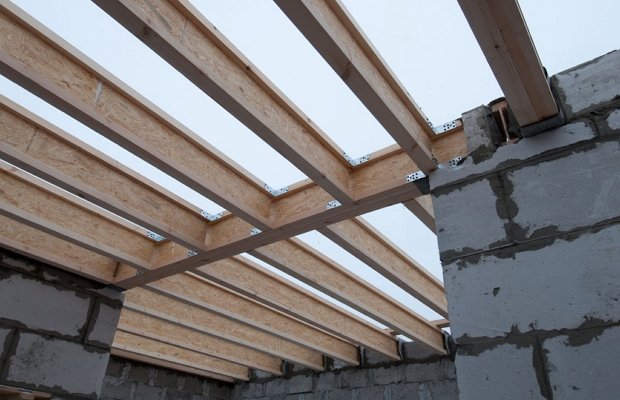

В деревянных домах в перекрытиях создаются специальные пазы, а в кирпичных зданиях они формируются во время возведения стен.

Укладка «ребрышек» в подготовленные пазы должна выполняться с высокой точностью. Даже незначительный перекос может привести к серьезным последствиям: со временем нагрузка перераспределится, что может вызвать перекос стен или обрушение всего строения. Поэтому при укладке обязательно используются нивелир, отвес и уровень, а концы балки должны быть установлены в пазы не менее чем на 15 см.

Монтаж (установка) деревянных балок перекрытия

Интересные факты

Вот несколько интересных фактов, связанных с расчетом балок перекрытий:

1. Методы расчета: Существует несколько методов расчета балок перекрытий, включая метод конечных элементов, который позволяет учитывать сложные геометрические формы и нагрузки. Этот метод широко используется в современных строительных программных комплексах и позволяет получать более точные результаты по сравнению с традиционными аналитическими методами.

2. Калькуляторы и программное обеспечение: В последние годы появились онлайн-калькуляторы и специализированное программное обеспечение, которые позволяют быстро и удобно выполнять расчеты балок. Эти инструменты могут учитывать различные параметры, такие как материал, размеры балки, тип нагрузки и условия опирания, что значительно упрощает процесс проектирования.

3. Влияние материала: Разные материалы, используемые для изготовления балок (например, дерево, сталь, бетон), имеют разные характеристики прочности и жесткости. Это означает, что для одного и того же проектного решения могут потребоваться разные расчеты и подходы в зависимости от выбранного материала, что делает выбор материала важным этапом в проектировании перекрытий.

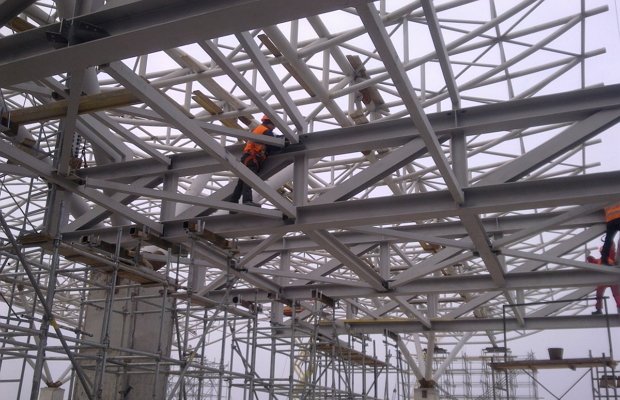

Металлические балки и сферы применения

При производстве балок используются металлические сплавы с высокой плотностью. Из-за значительного веса и более высокой стоимости по сравнению с деревянными аналогами они не получили широкого распространения в строительстве загородных домов.

Существует множество разновидностей таких перекрытий. К основным относятся:

• широкие балки;
• колонные балки;
• двутавровые балки;
• сварные балки;
• специальные балки.

Каждый из этих типов имеет свои подкатегории, но углубляться в их описание не будем, чтобы не занимать лишнего времени. Металлические балки перекрытия применяются как в промышленном, так и в гражданском строительстве. Их можно увидеть на металлических мостах или в заводских сооружениях. Наибольшей популярностью пользуются двутавровые балки, форма которых напоминает букву «Н». Для их производства существуют стандарты, согласно которым проводятся необходимые расчеты.

57. Кирпичный дом с перекрытиями из металлических балок профнастила — Строить не перестроить

Железобетонные ребра жесткости для дома

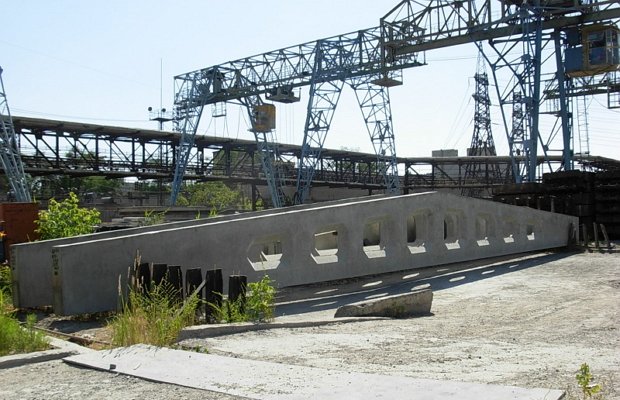

Согласно установленным стандартам, существует 16 типов железобетонных балок. Однако наиболее распространенными являются четыре: стропильная, с параллельными поясами; односкатная; двускатная и подстропильная. Интересно, что такие «ребра» можно производить не только на заводе, но и самостоятельно. Для этого существуют определенные нормы при расчетах:

• Армирование выполняется по схеме: диаметр арматуры 12–14 мм, укладка в 4 ряда – 2 сверху и 2 снизу;
• Заливка должна быть непрерывной и осуществляться за один раз;
• Высота балки должна составлять не менее 5 % от длины проема;
• Соотношение ширины и высоты – 7 единиц высоты на 5 единиц ширины.

Несмотря на свои преимущества, такие как эффективное распределение нагрузки, высокая надежность, стойкость к коррозии и долговечность, у этих перекрытий есть и значительные недостатки, которые ограничивают их использование. К ним относятся необходимость применения специализированного оборудования и значительный вес.

Фундаментная плита из монолитного железобетона с ребрами под дом из газобетона. Пошаговый обзор. СиЖ

Расчет нагрузки на балку – что должен знать калькулятор?

При расчете нагрузки для балок перекрытий важно следовать основному принципу: сечение несущей опоры должно составлять не менее 1/25 от ее длины. Например, если длина балки перекрытия 4 метра, то ее толщина должна быть 4/25 = 0,16 м, то есть 16 см.

Следующий важный момент: согласно законам физики, короткая балка прочнее длинной. Это означает, что в прямоугольных помещениях, которые чаще всего встречаются в квартирах, опоры следует устанавливать между длинными стенами. Также балки должны иметь запас не менее 50 см для надежной опоры на стены (по 25 см на каждую стену). Для деревянных перекрытий это расстояние должно составлять не менее 15 см (чем больше, тем лучше).

Теперь перейдем к формулам. Наиболее часто расчеты можно выполнить с помощью онлайн-калькуляторов. Однако рассмотрим необходимые формулы с теоретической точки зрения. Из многолетнего опыта известно, что стороны балки должны находиться в соотношении 7:5. Игнорирование этого соотношения может привести к прогибу или искривлению балки. Нагрузка увеличится, и в помещении могут слышаться треск и скрип потолка, создавая иллюзию присутствия домового.

Чтобы избежать проблем, воспользуйтесь калькулятором для расчета нагрузки на балку. Прогиб – обычное явление, но его пределы должны оставаться в допустимых рамках: 2 сантиметра на каждые 4 метра, что соответствует соотношению 1:200. Обозначим прогиб буквой F, длину пролета – L, а допустимое расстояние для прогиба – 200 см. Таким образом, величина деформации будет: F = L/200.

Этот расчет подходит для деревянных балок. Для железобетонных конструкций формула немного отличается. Здесь добавляется величина распределенной нагрузки, обозначаемая буквой Q, которая составляет 400 кг/м³. Формула будет выглядеть так: F = (Q x L)/8. Также необходимо учитывать количество арматуры в бетоне, ее массу и площадь поперечного сечения каждого стержня. Эти параметры рассчитываются с помощью таблицы, где указаны все соответствующие значения.

Для расчета нагрузки на металлические балки перекрытия есть свои особенности, и не все онлайн-калькуляторы предупреждают об этом пользователей. В первую очередь необходимо знать момент сопротивления (W). Он должен быть больше или равен отношению максимального изгибающего момента (F) к расчетному сопротивлению (R). Последний параметр обычно берется из справочника. Формула выглядит так: W > F/R.

Наконец, последнее вычисление для прямоугольных балок. Это те же расчеты, но с использованием другой формулы, так как эти элементы перекрытия чаще всего имеют подобную форму. Обозначим высоту балки Н, ширину – В, а момент сопротивления – W. Формула будет: W = B x H².

При использовании калькуляторов на специализированных сайтах будьте готовы ввести множество предварительных значений. Поэтому важно разбираться в характеристиках балок и особенностях планируемого помещения. Если калькулятор запрашивает одно-два значения и готов предоставить результат, не спешите радоваться – лучше найдите другой алгоритм расчетов или обратитесь к специалистам.

Все перечисленные формулы, хоть и могут показаться сложными, на самом деле довольно просты. Однако это лишь идеальная картина. На практике вычисления не заканчиваются на этом. Необходимо учитывать количество утеплителя, нагрузку на элементы перекрытия чердака во время снежного покрова… Но это уже совсем другая история.

Расчёт балок междуэтажного перекрытия

Методы расчета балок перекрытий

Расчет балок перекрытий является важным этапом проектирования зданий и сооружений. Он позволяет определить несущую способность конструкции, ее жесткость и устойчивость. Существует несколько методов расчета, каждый из которых имеет свои особенности и применяется в зависимости от конкретных условий.

1. Метод предельных состояний

Метод предельных состояний основывается на анализе двух основных состояний: предельного состояния прочности и предельного состояния деформаций. При этом учитываются как физические, так и геометрические характеристики материалов и конструкций. Этот метод позволяет определить максимальные нагрузки, которые может выдержать балка, а также предельные деформации, при которых конструкция остается функциональной.

2. Метод конечных элементов

Метод конечных элементов (МКЭ) является современным и высокоточным способом расчета, который позволяет моделировать сложные конструкции с учетом их геометрии, материалов и нагрузок. В этом методе конструкция разбивается на конечное количество элементов, для каждого из которых рассчитываются напряжения и деформации. МКЭ широко используется для анализа балок с переменной жесткостью, сложными нагрузками и в условиях нестандартных геометрий.

3. Метод моментов

Метод моментов основан на уравновешивании моментов, действующих на балку. Этот метод применяется для простых балок, которые поддерживаются на концах. Он позволяет быстро и эффективно рассчитать реакции опор, внутренние силы и моменты, действующие в различных сечениях балки. Метод моментов подходит для случаев, когда нагрузки распределены равномерно или имеют простую форму.

4. Метод сечений

Метод сечений используется для анализа сложных систем, состоящих из нескольких балок и связей. Он основан на разбиении конструкции на отдельные сечения и анализе равновесия каждого из них. Этот метод позволяет учитывать взаимодействие между элементами конструкции и определять внутренние силы и моменты в каждом сечении.

5. Численные методы

Численные методы, такие как метод Ньютона-Рафсона или метод Рунге-Кутты, применяются для решения нелинейных задач, связанных с расчетом балок. Эти методы позволяют находить приближенные решения для сложных уравнений, которые невозможно решить аналитически. Они особенно полезны при анализе балок, подверженных большим деформациям или сложным нагрузкам.

6. Программные калькуляторы

С развитием технологий появились специализированные программные калькуляторы, которые автоматизируют процесс расчета балок. Эти инструменты позволяют быстро и точно выполнять расчеты, учитывая все необходимые параметры. Пользователи могут вводить данные о материалах, геометрии и нагрузках, а программа автоматически выполнит все необходимые вычисления и предоставит результаты в удобном формате.

Выбор метода расчета зависит от конкретных условий проектирования, требований к точности и доступных ресурсов. Правильный выбор метода и его грамотное применение обеспечивают надежность и безопасность конструкций, что является основным приоритетом в строительстве.

Ошибки при расчете и их последствия

При проектировании и расчете балок перекрытий важно учитывать множество факторов, так как ошибки на этом этапе могут привести к серьезным последствиям, включая разрушение конструкции, угрозу безопасности и значительные финансовые потери. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при расчете балок, а также их возможные последствия.

1. Неправильный выбор материала

Одной из основных ошибок является неправильный выбор материала для балки. Например, использование древесины вместо стального профиля может привести к недостаточной прочности конструкции. В результате балки могут не выдержать нагрузки, что приведет к их деформации или даже обрушению перекрытия.

2. Игнорирование расчетных нагрузок

При проектировании необходимо учитывать все возможные нагрузки, включая постоянные (собственный вес конструкции, вес отделки) и временные (мебель, люди, оборудование). Игнорирование временных нагрузок может привести к недооценке прочности балки, что в свою очередь может вызвать ее разрушение при эксплуатации.

3. Ошибки в геометрических расчетах

Неправильные размеры балки, такие как длина, ширина и высота, могут привести к недостаточной жесткости и прочности конструкции. Например, слишком тонкая балка может прогибаться под нагрузкой, что приведет к трещинам в перекрытии и необходимости в дорогостоящем ремонте.

4. Неправильное распределение нагрузки

Ошибки в распределении нагрузки на балки могут вызвать неравномерное напряжение, что приведет к их преждевременному разрушению. Важно правильно рассчитать, как нагрузки будут распределяться по всей длине балки, чтобы избежать концентрации напряжений в определенных местах.

5. Отсутствие учета температурных изменений

Температурные колебания могут вызывать расширение и сжатие материалов, что также следует учитывать при расчете. Неправильный расчет может привести к появлению трещин и деформаций в конструкции, что в конечном итоге может угрожать ее целостности.

6. Неправильный выбор типа балки

Существует множество типов балок (например, двутавровые, коробчатые, деревянные), и выбор неправильного типа может привести к недостаточной прочности конструкции. Например, использование деревянной балки в условиях высокой влажности может привести к ее гниению и потере прочности.

В заключение, ошибки при расчете балок перекрытий могут иметь серьезные последствия как для безопасности, так и для финансовых затрат. Поэтому важно тщательно подходить к каждому этапу проектирования, проводить необходимые расчеты и использовать современные калькуляторы и программное обеспечение для минимизации рисков.

Советы по выбору материалов для балок перекрытий

Выбор материалов для балок перекрытий является одним из ключевых этапов проектирования, так как от этого зависит не только прочность и долговечность конструкции, но и её стоимость, а также простота монтажа. Рассмотрим основные материалы, которые используются для изготовления балок перекрытий, их преимущества и недостатки.

Дерево

Деревянные балки перекрытий традиционно используются в строительстве благодаря своей доступности и легкости. Основные преимущества древесины:

• Экологичность: Дерево является натуральным материалом, который не выделяет вредных веществ.
• Теплоизоляция: Дерево обладает хорошими теплоизоляционными свойствами, что позволяет снизить затраты на отопление.
• Легкость обработки: Деревянные балки легко поддаются обработке, что упрощает монтаж.

Однако, у древесины есть и недостатки:

• Подверженность гниению: Дерево может гнить при воздействии влаги, поэтому необходимо применять защитные средства.
• Пожарная безопасность: Дерево легко воспламеняется, что требует дополнительных мер по защите.

Бетон

Бетонные балки перекрытий обеспечивают высокую прочность и долговечность. Они часто используются в многоэтажном строительстве. Преимущества бетона:

• Высокая прочность: Бетонные конструкции способны выдерживать большие нагрузки.
• Устойчивость к воздействию внешней среды: Бетон не подвержен гниению и коррозии.
• Пожарная безопасность: Бетон не горит и не выделяет токсичных веществ при нагревании.

Недостатки бетона:

• Вес: Бетонные балки значительно тяжелее деревянных, что требует более мощного фундамента.
• Сложность монтажа: Установка бетонных балок требует специальной техники и навыков.

Металл

Металлические балки, такие как балки из стали, также широко используются в строительстве. Их преимущества включают:

• Высокая прочность и жесткость: Металлические балки могут выдерживать большие нагрузки и имеют меньший вес по сравнению с бетонными.
• Долговечность: При правильной обработке и защите от коррозии, металлические конструкции могут служить долго.

Однако, у металлических балок есть и недостатки:

• Коррозия: Металл подвержен коррозии, что требует применения защитных покрытий.
• Пожарная безопасность: При высокой температуре металл теряет прочность, что может привести к разрушению конструкции.

Композитные материалы

Композитные балки, состоящие из сочетания различных материалов, становятся все более популярными. Они могут сочетать в себе преимущества разных материалов, таких как легкость, прочность и устойчивость к внешним воздействиям. Однако, их стоимость может быть значительно выше, чем у традиционных материалов.

При выборе материала для балок перекрытий необходимо учитывать не только технические характеристики, но и условия эксплуатации, климатические особенности региона, а также бюджет проекта. Правильный выбор материалов обеспечит надежность и долговечность конструкции, а также снизит затраты на обслуживание в будущем.
