Правильный расчет электропроводки в доме и на садовом участке — ключевой этап, который обеспечивает безопасность и надежность электрической системы. В условиях постоянного роста потребления электроэнергии, вызванного использованием различных бытовых приборов, освещения и климатического оборудования, важно заранее определить ожидаемую нагрузку и соответствующие параметры проводки. Эта статья поможет вам разобраться в основных принципах расчета электропроводки, чтобы избежать перегрузок и обеспечить стабильную работу всех электрических устройств. Кроме того, в статье представлено видео, которое наглядно демонстрирует процесс расчета и установки электропроводки.

С чего начинается расчет электропроводки

Понятие тока остается для ученых несколько неопределенным. Мы знаем, как его применять, изменять и направлять, но многие характеристики и особенности остаются загадкой. Тем не менее, без потока электронов, движущихся по проводам, в современном мире практически невозможно обойтись, особенно тем, кто ценит комфорт. Электричество обеспечивает нас светом, теплом, кондиционированным воздухом, связью и играет ключевую роль в приготовлении пищи, питая разнообразные бытовые и промышленные устройства. Чтобы ток поступал в дом или на участок, недостаточно просто проложить провода; необходимо точно определить, из какого материала они должны быть изготовлены и какое сечение выбрать. Давайте разберемся в этом подробнее.

Электропроводка в доме своими руками пошаговая. Проводка в частном доме.

Расчёт электропроводки

С помощью кнопок создайте схему предполагаемой электросети.
Провод проходит:
Потребляемая мощность

Вт ОК Используемый провод Медный/Алюминиевый Выход из счетчика
Добавить провод, ведущий к …
Рассчитать сечения проводов—

Из школьного курса физики известно, что электрический ток характеризуется мощностью, напряжением и силой, определяемой движением заряженных частиц. Начинать расчет электропроводки следует с анализа этих величин, которые влияют на выбор кабеля и других компонентов сети. Формула для расчета: P = I · U, где P – мощность в Ваттах (Вт и кВт), I – сила тока (в Амперах, А), U – напряжение (в Вольтах, В). Зная два параметра, можно вычислить третий.

Сечение кабеля зависит от силы тока. Например, провод с сечением 0.5 мм², через который проходит ток в 17 Ампер, перегреется и сгорит. Для такой силы тока требуется медная или алюминиевая жила с сечением 1 мм². Кроме того, сечение и материал кабеля влияют на его способность передавать определенную мощность при заданном напряжении. Ниже представлена таблица, которая поможет выбрать необходимый диаметр провода для различных конфигураций сети.

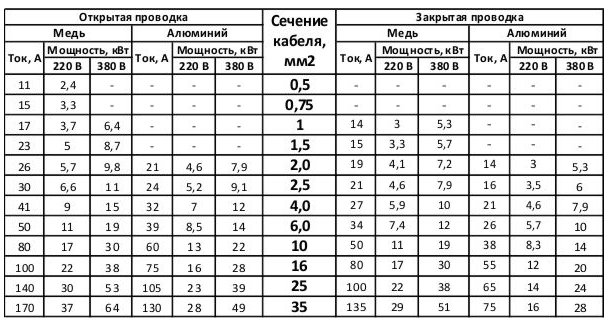

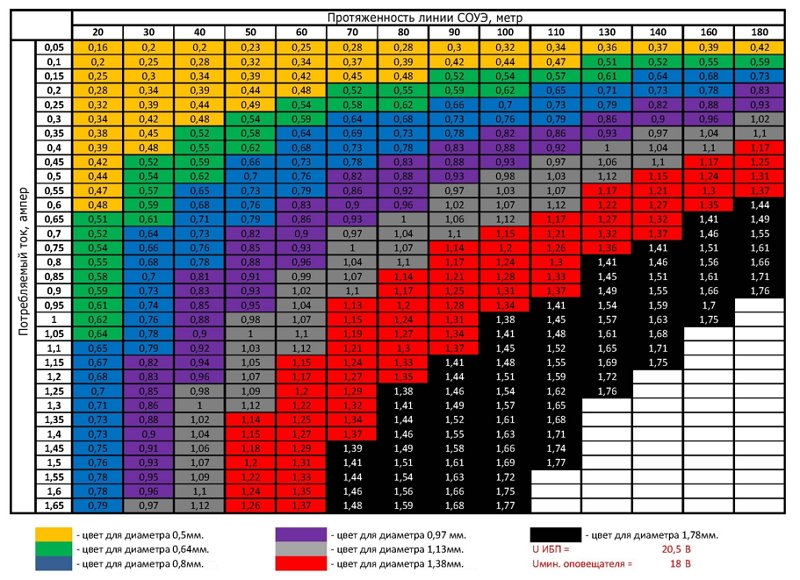

Зависимость сечения кабеля от силы тока

Интересные факты

Вот несколько интересных фактов о расчете электропроводки в доме и на садовом участке:

1. Нормы и стандарты: В разных странах существуют свои нормы и стандарты для проектирования электропроводки. Например, в России действуют правила ПУЭ (Правила устройства электроустановок), которые регулируют не только технические аспекты, но и безопасность. Знание этих норм помогает избежать ошибок и обеспечить безопасность эксплуатации.

2. Энергетическая эффективность: Правильный расчет электропроводки может значительно снизить затраты на электроэнергию. Например, использование проводов с оптимальным сечением и качественных материалов позволяет уменьшить потери энергии, что особенно важно для загородных участков, где часто используются насосы и системы освещения.

3. Учет нагрузки: При проектировании электропроводки важно учитывать не только текущую нагрузку, но и возможные будущие изменения. Например, если вы планируете установить дополнительные электроприборы или системы (например, отопление, кондиционирование, системы умного дома), необходимо заранее предусмотреть соответствующую мощность и количество розеток, чтобы избежать перегрузок и обеспечить комфортное использование электроэнергии.

Как рассчитать электропроводку на участке

На территории вокруг дома, вдоль дорожек, в саду и цветниках, а также по периметру участка всегда должно быть освещение. Некоторые владельцы, стремясь сэкономить, используют фонари и декоративные светильники на солнечных батареях. Однако традиционно к земельным участкам подводятся линии электропередачи от ближайшей подстанции. Это может быть как воздушный, так и подземный кабель: в первом случае он крепится на изоляторах на столбах, а во втором — помещается в специальную диэлектрическую трубу, закопанную в землю.

В зависимости от способа подключения электричества необходимо планировать дальнейшую разводку на участке. Самым простым вариантом является двухжильное соединение, где один провод является фазным, а другой — нулевым. В некоторых случаях на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод потребуется для подключения трехфазного оборудования (например, промышленного или профессионального). Такой тип подключения может быть осуществлен только после получения разрешения от организации, поставляющей электроэнергию.

Теперь сосредоточимся на однофазном двухжильном подключении к подстанции, которое нужно будет проложить, если вы не хотите нанимать специалистов. Прежде чем рассчитывать электропроводку, важно помнить, что длина кабеля от общей линии до вашего участка не должна превышать 25 метров. Если расстояние больше (или меньше в условиях сильного ветра), потребуется установка опоры. Высота кабеля над проезжей частью должна составлять не менее 6 метров, а ввод в дом желательно осуществлять на уровне 3 метров.

На выходе с подстанции, где расположен трансформатор, напряжение обычно составляет 220 В. Однако падение напряжения в сети — распространенная проблема, и может случиться так, что к вам поступает всего 160 В. Чтобы обеспечить необходимый уровень напряжения, на входе кабеля следует установить стабилизатор и автоматические выключатели, которые защитят сеть от перегрузок. Их параметры указываются в Амперах и должны соответствовать потреблению тока. Установив распределительный щиток, разместите его в сухом месте.

К всем хозяйственным постройкам, будь то сарай или летний навес, также подводятся провода, что можно сделать как воздушным, так и подземным способом, что будет более экономично. Освещение вдоль дорожек лучше организовать с помощью подземного кабеля, при этом фонари следует подключать параллельно, чтобы перегорание одной лампы не отключало всю цепь. Составьте план, на котором отметьте воздушную линию, соединяющую постройки с распределителем, а также подземный кабель, который будет следовать вдоль дорожек, повторяя их изгибы. Измерьте получившуюся разводку и умножьте ее длину на 2, так как потребуется минимум два провода (на улице рекомендуется двойная изоляция) для фазы и нуля.

Расчет нагрузки на домашнюю электросеть.mpg

Калькулятор электропроводки для дома

Сначала нужно определить мощность автоматического выключателя, исходя из всех подключенных и одновременно работающих потребителей электроэнергии. Например, если одновременно функционируют холодильник и компьютер, а также запускается стиральная машина, для которой требуется проточный водонагреватель и насос, общее потребление может достигать около 11 кВт. И это без учета освещения. Очевидно, что автомат на 16 А не справится с такой нагрузкой. Узнать мощность различных устройств можно из следующей таблицы, а затем, используя приведенную ранее формулу, рассчитать необходимый номинал автомата.

Мощности электроприборов (Вт)

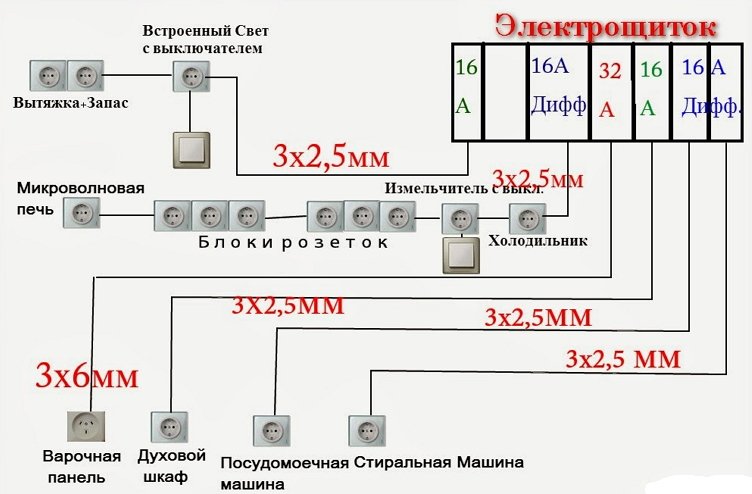

При установке электрической сети используются ответвительные коробки, от которых проводка направляется в соседние помещения.

Важно помнить, что при прокладке электросети в доме следует разделить её на три группы: одна группа предназначена для осветительных приборов, вторая — для розеток, а третья — для устройств, требующих заземления. Это упростит расчеты с помощью калькулятора электропроводки. Категорически запрещается использовать один нулевой провод для двух разных групп или объединять их. Каждая группа должна иметь собственный автоматический защитный выключатель, номинал которого рассчитывается на основе суммарной мощности приборов, подключенных к данной разводке.

Электричество в загородном доме

Выбор материалов для электропроводки

Выбор материалов для электропроводки является одним из ключевых этапов при проектировании электрической сети в доме или на садовом участке. Правильный выбор материалов не только обеспечивает безопасность, но и влияет на долговечность и эффективность работы всей системы.

Первым шагом в выборе материалов является определение типа проводки. Существует два основных типа: открытая и скрытая проводка. Открытая проводка используется в помещениях, где нет необходимости скрывать провода, например, в хозяйственных постройках или на дачах. Скрытая проводка, в свою очередь, прокладывается внутри стен и потолков, что требует использования специальных кабелей и труб.

При выборе проводов необходимо учитывать их сечение. Сечение провода должно соответствовать нагрузке, которую он будет нести. Для этого следует рассчитать общую мощность всех электрических приборов, которые будут подключены к сети. Например, для освещения и розеток в жилых помещениях обычно используют медные провода с сечением 1.5-2.5 мм², а для мощных приборов, таких как электроплиты или бойлеры, потребуется сечение 4-6 мм².

Материал проводов также играет важную роль. Наиболее распространены медные и алюминиевые провода. Медные провода обладают высокой проводимостью и долговечностью, но стоят дороже. Алюминиевые провода легче и дешевле, но имеют меньшую проводимость и могут окисляться, что приводит к ухудшению контакта. Поэтому для жилых помещений рекомендуется использовать медные провода.

Кроме проводов, важным элементом электропроводки являются изоляционные материалы. Они должны быть устойчивыми к воздействию влаги, температуры и механическим повреждениям. Наиболее распространены ПВХ и резиновая изоляция. ПВХ-изоляция подходит для большинства условий эксплуатации, в то время как резиновая изоляция используется в условиях повышенной влажности или при наличии механических нагрузок.

Также стоит обратить внимание на защитные устройства, такие как автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства необходимы для предотвращения перегрузок и коротких замыканий, что особенно актуально в условиях дачного строительства, где электросеть может быть менее надежной.

Не забывайте о дополнительных элементах, таких как розетки, выключатели и распределительные коробки. Они должны соответствовать стандартам безопасности и быть удобными в использовании. Рекомендуется выбирать изделия от проверенных производителей, чтобы избежать проблем с качеством и надежностью.

В заключение, выбор материалов для электропроводки требует внимательного подхода и учета множества факторов. Правильный выбор проводов, изоляции и защитных устройств обеспечит безопасность и долговечность электрической сети в вашем доме или на садовом участке.

Безопасность и нормы электропроводки

Безопасность электропроводки является одним из самых важных аспектов при проектировании и установке электрических систем как в домах, так и на садовых участках. Правильное соблюдение норм и стандартов не только предотвращает аварийные ситуации, но и обеспечивает долговечность и надежность электроснабжения.

В первую очередь, необходимо учитывать требования, установленные национальными стандартами, такими как ПУЭ (Правила устройства электроустановок) в России. Эти правила регулируют все аспекты проектирования и установки электропроводки, включая выбор проводников, защитных устройств и монтажных технологий.

Одним из ключевых моментов является выбор сечения проводов. Сечение должно соответствовать нагрузке, которую будет нести проводка. Для этого необходимо рассчитать общую мощность всех подключаемых приборов и выбрать провод с достаточным сечением, чтобы избежать перегрева и возможного возгорания. Например, для освещения в жилых помещениях обычно используют провод с сечением 1.5 мм², а для розеток — 2.5 мм².

Также важным аспектом является установка защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства предназначены для защиты от короткого замыкания и утечек тока, что значительно снижает риск поражения электрическим током и возникновения пожара. Установка УЗО рекомендуется в помещениях с повышенной влажностью, таких как ванные комнаты и кухни.

При проектировании электропроводки необходимо учитывать и размещение розеток и выключателей. Они должны быть установлены на удобной высоте и в доступных местах, чтобы избежать необходимости использования удлинителей и тройников, что может привести к перегрузке сети. Рекомендуется размещать розетки на расстоянии не менее 1.5 метра от источников воды.

Кроме того, следует обратить внимание на защиту проводки от механических повреждений. Внутренние проводки должны быть проложены в стенах, а наружные — защищены специальными трубами или коробами. Это особенно актуально для садовых участков, где проводка может подвергаться воздействию внешней среды и механическим повреждениям.

Не менее важным аспектом является заземление. Каждая электрическая установка должна быть заземлена, чтобы обеспечить безопасность пользователей и защитить оборудование от перенапряжений. Заземляющие устройства должны быть установлены в соответствии с действующими нормами и проверены на работоспособность.

В заключение, безопасность и соблюдение норм электропроводки — это не только требование законодательства, но и залог безопасности и комфорта в вашем доме и на садовом участке. Перед началом работ рекомендуется проконсультироваться с квалифицированным электриком, который поможет правильно спроектировать и установить электросистему, соответствующую всем требованиям безопасности.

Монтаж и проверка электропроводки

Подготовка к монтажу

Перед началом монтажа электропроводки необходимо провести тщательную подготовку. Важно составить план электроснабжения, который включает в себя расположение всех электрических приборов, розеток, выключателей и осветительных приборов. На этом этапе следует учитывать не только текущие потребности, но и возможные будущие изменения, такие как добавление новых устройств или расширение жилого пространства.

Выбор материалов

Для монтажа электропроводки необходимо выбрать качественные материалы. Это включает в себя кабели, проводку, розетки, выключатели и распределительные коробки. Кабели должны соответствовать требованиям по сечению и изоляции, чтобы обеспечить безопасность и надежность. Рекомендуется использовать медные провода, так как они обладают высокой проводимостью и долговечностью. Также важно учитывать класс защиты оборудования от влаги и пыли, особенно для наружной проводки на садовом участке.

Этапы монтажа

Монтаж электропроводки можно разделить на несколько этапов:

1. Разметка: На этом этапе необходимо разметить места установки розеток, выключателей и осветительных приборов. Используйте уровень и рулетку для точности.
2. Прокладка кабелей: Кабели можно прокладывать как открытым, так и закрытым способом. Открытая проводка предполагает использование кабель-каналов, тогда как закрытая требует штробления стен.
3. Установка электрооборудования: После прокладки кабелей устанавливаются розетки, выключатели и другие элементы. Важно следить за правильностью подключения проводов, соблюдая полярность.
4. Подключение к распределительному щиту: Все провода должны быть подключены к распределительному щиту, где происходит распределение электроэнергии по всем цепям.

Проверка электропроводки

После завершения монтажа необходимо провести проверку электропроводки. Это включает в себя:

• Визуальный осмотр: Проверьте все соединения, изоляцию проводов и состояние электрооборудования.
• Измерение сопротивления изоляции: Используйте мультиметр для проверки сопротивления изоляции проводов. Оно должно быть выше 1 МОм.
• Тестирование цепей: Проверьте каждую цепь на наличие короткого замыкания и правильность подключения. Убедитесь, что все устройства работают корректно.

Заключение

Монтаж и проверка электропроводки — это ответственный процесс, требующий внимательности и знаний. Правильное выполнение всех этапов обеспечит безопасность и надежность электроснабжения как в доме, так и на садовом участке. Не забывайте о необходимости соблюдения всех норм и правил, а также о возможности привлечения квалифицированных специалистов для выполнения сложных задач.
