Правильный расчет фундамента – ключевой этап в строительстве любого дома, который напрямую влияет на его долговечность и устойчивость. В этой статье мы подробно рассмотрим, как определить объем и количество необходимых материалов для заливки фундамента, включая примеры расчетов и полезные видеоуроки. Знание этих нюансов поможет избежать ошибок и сэкономить средства, обеспечив надежную основу для вашего будущего жилья.
Типы фундаментов – когда и какой уместнее?
Для строительства загородного коттеджа, предназначенного для постоянного проживания, на этапе проектирования необходимо рассчитать прочность бетонного фундамента. Характеристики фундамента должны соответствовать несущей способности грунта, на котором будет возводиться здание.
Недостаточно провести визуальную оценку участка, даже если планируется, что фундамент не будет заглублен более чем на 2 метра (например, ленточный вариант). Превышение этой глубины приводит к действию бокового сопротивления со стороны грунта, что создает эффект выталкивания. Также важно учитывать уровень влажности грунта и глубину залегания водоносных слоев.
Заилованные, торфяные и болотистые почвы имеют низкую несущую способность и не подходят для ленточных фундаментов.
Наилучшим вариантом для таких типов грунтов является свайный фундамент. Ленточный тип может применяться только в том случае, если ненадежный слой почвы не превышает 1 метра. В этом случае необходимо вырыть траншею до более прочного горизонта, на который укладывается песчаная подушка или заливается бетонная подошва. После определения типа грунта и выбора оптимального фундамента остается подобрать подходящий по марке бетон.
| Состояние грунта | Легкая подвижная структура | Тяжелая неподвижная структура |
| Глубокий слой твердого грунта | Фундамент на опорных площадках, ленточный фундамент на бетонной подушке | Поверхностные или малозаглубленные монолитные плиты |
| Глубокий слой слежавшегося грунта | Фундамент на опорных площадках, ленточные фундаменты на бетонной подушке, монолитные плиты, свайный вариант | Заглубленные монолитные плиты с подземным этажом, свайные фундаменты, забивные сваи, кессонный фундамент |
| Слой мягкого или сыпучего грунта на твердой основе | Фундамент на опорных площадках, ленточные фундаменты на бетонной подушке, поверхностные монолитные плиты | Заглубленные монолитные плиты, глубокие сваи |
| Слой мягкого или сыпучего грунта на мягкой основе | Фундамент на опорных площадках, ленточные фундаменты на бетонной подушке, поверхностные монолитные плиты (возможно, с предварительной пригрузкой привозным грунтом) | Заглубленные монолитные плиты, глубокие сваи, кессонный фундамент |
| Перемежающиеся слои твердого и мягкого грунта | Фундамент на опорных площадках, ленточные фундаменты на бетонной подушке, поверхностные монолитные плиты (возможно, с предварительной пригрузкой привозным грунтом) | Заглубленные монолитные плиты, глубокие сваи, кессонный фундамент, опирающиеся на слой твердого грунта |
Выбор бетона определяется его прочностными характеристиками, обозначаемыми классом или маркой. Эти параметры зависят от марки цемента, используемого в растворе. Существуют легкие и тяжелые бетонные смеси, которые различаются по пропорциям компонентов и размеру фракций наполнителей, а также по классу готового раствора. В зависимости от прочности после затвердевания, бетон может использоваться для различных строительных направлений, включая фундаменты разных типов — от столбчатых до монолитных плит.
| Бетон по прочности | Область применения |
| М100 – М150 | Применяется в ограниченных объемах, в основном для подготовительных работ — черновые стяжки полов и ленточных фундаментов |
| М200 – М250 | Более универсальные смеси, используемые для заливки ленточных фундаментов небольших домов, хозяйственных построек, заборов и подпорных стен, а также для бетонирования дорожек и площадок |
| М300 – М350 | Используются для фундаментов домов и заливки площадок с высокими требованиями к прочности, широко применяются в железобетонных изделиях (плиты перекрытия, лестницы, колоннады) |
| М400 – М500 | Применяются, когда требуется высокая прочность изделия |
| М550 – М1000 | Не используются в частном строительстве, предназначены для сооружений и конструкций с особыми требованиями (ГЭС, АЭС, мостовые конструкции и другие) |

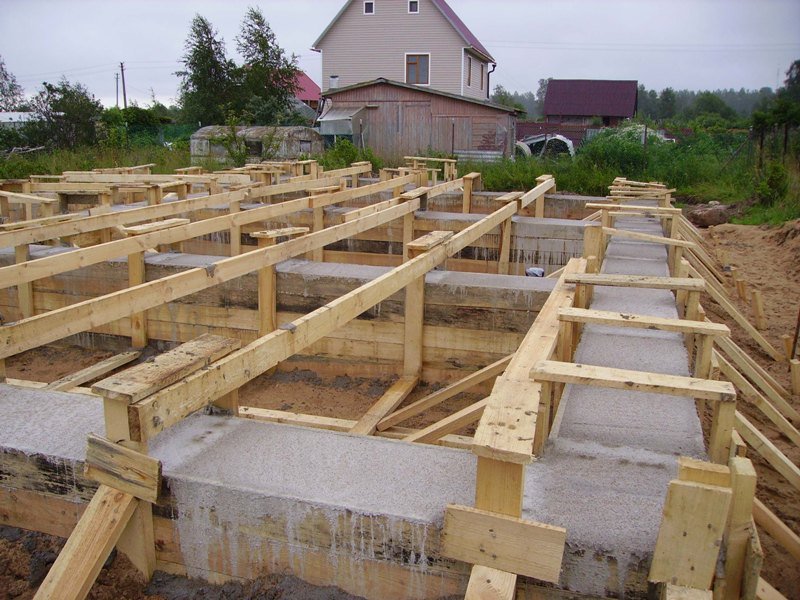

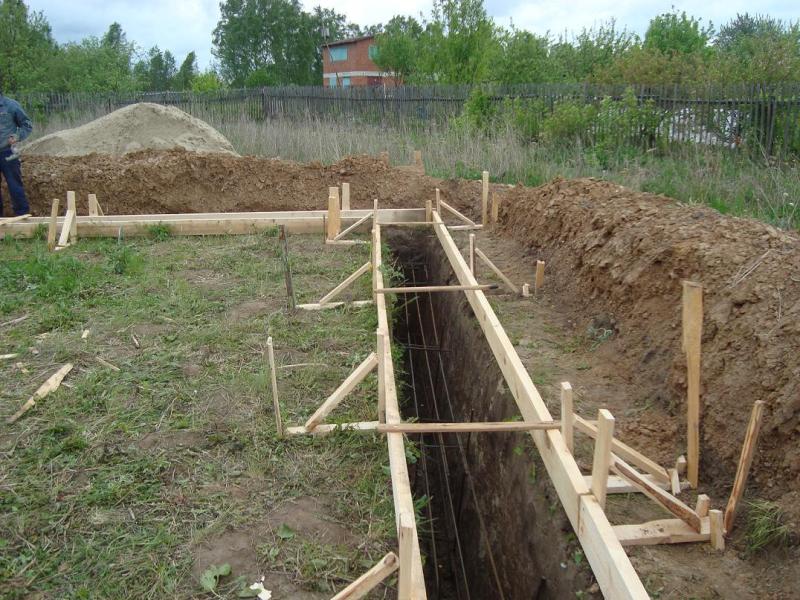

Простые вычисления для ленточного основания
Как видно из таблицы выше, для легких оснований, не заглубленных и предназначенных для небольших строений, таких как жилые дома, хозяйственные постройки, заборы и дорожки, оптимальным вариантом является бетон минимального класса М200. Это также касается ленточного фундамента, объем заливки которого рассчитывается просто, так как его длина соответствует периметру строения.
Толщина фундамента равна глубине выемки плюс высота опалубки, а ширина зависит от конкретной ситуации. Например, для забора она должна быть меньше, чем для жилого дома. Формула для расчета фундамента выглядит так: V = Phb, где V – объем, P – периметр, h – высота, а b – ширина заливки. При приготовлении раствора для ленточного фундамента важно учитывать, что согласно СНиП 3.03.01-87, максимальный размер зерна щебня не должен превышать 2/3 расстояния между арматурными прутьями, уложенными вдоль основания.
Кроме того, наибольшая фракция наполнителя не должна превышать 0.2 от ширины или глубины заливки. Для ленточного фундамента небольшого загородного строения допускается использование очень мелкого песка с размером частиц до 0.63 миллиметра, однако его объем не должен превышать 20 % на каждый кубометр. Частицы размером менее 0.16 миллиметра не должны составлять более 3 % от массы наполнителя. Все эти нюансы необходимо учитывать перед расчетом цемента для ленточного фундамента, как в онлайн-калькуляторе, так и вручную.
| Класс (марка) бетона | Марка щебня не менее чем: | |
| Щебень из природного камня | Гравий | |
| В15 (М200) | 300 | 600 |
| В20 (М250) | 400 | 600 |
| В22,5 (М300) | 600 | 600 |
| В25 (М350) | 800 | 800 |
| В30 (M400) | 800 | 1000 |
| Параметр | Единица измерения | Примечание |
|---|---|---|
| Площадь фундамента | м² | Длина × Ширина |
| Объем бетона | м³ | Площадь фундамента × Высота фундамента |
| Количество арматуры | кг | Объем бетона × Норматив на 1 м³ бетона (например, 100 кг) |
Интересные факты
Вот несколько интересных фактов, связанных с расчетом фундамента и необходимыми материалами для основания:
-
Тип фундамента и его влияние на материалы: Разные типы фундаментов (ленточный, столбчатый, плитный) требуют различных объемов материалов. Например, ленточный фундамент требует больше бетона и арматуры, чем столбчатый, так как он распределяет нагрузку по всей длине и ширине здания.
-
Формула расчета бетона: Для расчета объема бетона, необходимого для фундамента, используется простая формула: V = L × W × H, где V — объем, L — длина, W — ширина и H — высота (глубина) фундамента. Это позволяет точно определить, сколько кубометров бетона потребуется, что помогает избежать перерасхода материалов.
-
Учет нагрузки и грунта: При расчете фундамента важно учитывать не только вес строения, но и характеристики грунта. Например, для слабых и сыпучих грунтов может потребоваться более глубокий и широкий фундамент, что увеличивает потребность в материалах. Это также может повлиять на выбор арматуры и других добавок для бетона, чтобы обеспечить необходимую прочность и устойчивость.
Калькулятор фундамента
| Вид древесины для опалубки | Сухая сосна, свежая сосна, сухая лиственница, свежая лиственница, сухая ель, свежая ель | Рекомендуемое расстояние между опорами опалубки: — Необходимое количество древесины: ————— |
| Толщина доски | мм | |
| Высота фундамента | см | |
| Глубина фундамента под землёй | см | |
| Высота фундамента над землёй | см | |
| Периметр фундамента (сумма длин всех стен) | м |

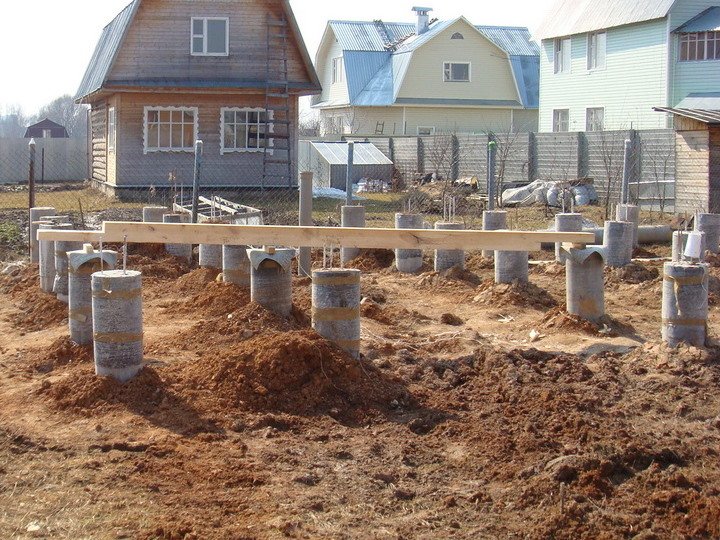

Вычисляем объем заливки на свайный фундамент
Поскольку бетонные столбы имеют небольшую площадь, на которую распределяется вес здания, необходимо использовать раствор высокого класса, в диапазоне M400–M500. Перед расчетом объема бетона для свайного фундамента важно выяснить, какой марки цемент с наивысшими характеристиками доступен, или заранее определить оптимальные пропорции.
Прочность раствора можно увеличить, снижая водоцементное соотношение (В/Ц), однако это может уменьшить пластичность, что затруднит закладку без трамбовки. Поэтому необходимо найти баланс между В/Ц и пропорциями сыпучих наполнителей. Одной из сложных задач при расчете свайных опор для коттеджа является определение их оптимального количества. Обычно расстояние между столбами должно составлять 1.5-2 метра, а для легких конструкций возможно увеличение этого промежутка. Далее следует разобраться, как правильно рассчитать фундамент для дома.
Принцип расчета остается тем же, что и для ленточного фундамента, но длина столба чаще всего равна ширине или немного превышает её, тогда как глубина значительно увеличивается. Для определения необходимого количества цемента можно воспользоваться онлайн-калькулятором, а объем бетона рассчитывается по формуле: V = abh, где V – объем, a и b – размеры столба, а h – его высота.
| Класс бетона (марка бетона) | ||||||
| B7,5 (М100) | B10 (М150) | B15 (М200) | B20 (М250) | B25 (М350) | B30 (М400) | |
| Цемент, марка | 200 | 300 | 400 | 400 | 400 | 500 |
| Цемент, расход на раствор (кг/м3) | 200-240 | 215-240 | 240-310 | 270-340 | 310-390 | 250-440 |

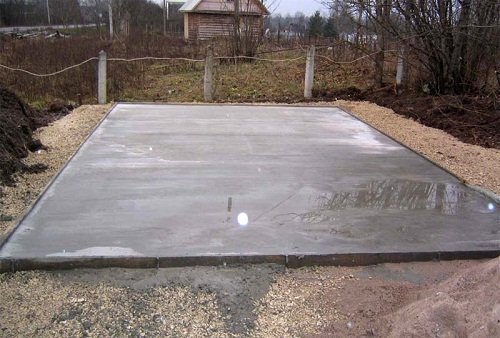

Расчет количества бетона для заливки плиты основания
Если на вашем участке прочный грунт, можно уверенно планировать строительство усадьбы из кирпича или газобетонных блоков. В большинстве случаев потребуется монолитная плита, хотя для небольших коттеджей подойдут ленточные или свайные фундаменты. Важно использовать цемент высокого качества для получения бетона нужной марки.
Объем заливки для монолитной плиты самый большой среди всех типов фундаментов, что требует значительного количества материалов. Поэтому замешивание бетона в старой ванне или ведре будет крайне неэффективным. Вам понадобится бетономешалка объемом от 120 до 180 литров. Поскольку без тяжелой строительной техники невозможно залить весь объем плиты, небольшие порции бетона распределяются по поверхности основания слоями и тщательно выравниваются.
Теперь разберемся, как правильно рассчитать фундамент. Если он имеет форму прямоугольника, достаточно умножить площадь на глубину заливки, чтобы получить необходимый объем для смешивания цемента, песка и щебня с водой. Формула выглядит так: V = Sh, где V — объем, S — площадь, а h — высота плиты. Однако если усадьба состоит не только из основного корпуса неправильной формы, но и включает два крыла и, например, большую полукруглую террасу, расчет усложняется.
В таком случае следует разбить основание на простые геометрические фигуры и вычислить объем для каждой из них отдельно. Глубина заливки бетона будет общей, а площади — различными. Таким образом, расчет для монолитной плиты будет выглядеть как V1 = S1h, V2 = S2h и Vобщ = V1 + V2. После этого можно приступать к заливке (предварительно необходимо выполнить вязку арматуры).
Определение глубины заложения фундамента
Глубина заложения фундамента – это один из ключевых параметров, который необходимо учитывать при проектировании и строительстве. Она зависит от множества факторов, включая тип грунта, уровень грунтовых вод, климатические условия и характеристики самого здания. Правильный выбор глубины заложения позволяет избежать таких проблем, как осадка, трещины в стенах и другие негативные последствия.
Первым шагом в определении глубины заложения является геологическое исследование участка. Оно включает в себя анализ состава и структуры грунта, а также изучение уровня грунтовых вод. На основании этих данных можно сделать выводы о несущей способности грунта и его стабильности. Например, для легких конструкций, таких как деревянные дома, может быть достаточно мелкого заложения, в то время как для тяжелых зданий, таких как многоквартирные дома, потребуется более глубокое основание.
Существует несколько типов фундамента, и каждый из них требует индивидуального подхода к определению глубины заложения:
- Ленточный фундамент: Обычно закладывается на глубину от 0,5 до 1,5 метров. Глубина зависит от типа грунта и уровня промерзания.
- Свайный фундамент: Глубина заложения свай может варьироваться от 2 до 20 метров, в зависимости от несущей способности грунта и конструкции здания.
- Плитный фундамент: Обычно закладывается на глубину 0,3-0,5 метров, но в некоторых случаях может потребоваться более глубокое заложение для обеспечения устойчивости.
Также важно учитывать уровень промерзания грунта. В регионах с холодным климатом глубина заложения должна превышать уровень промерзания, чтобы избежать повреждений фундамента в зимний период. В России, например, уровень промерзания может варьироваться от 0,5 до 2 метров в зависимости от региона.
Не менее важным фактором является уровень грунтовых вод. Если они находятся близко к поверхности, это может привести к подтоплению фундамента и его разрушению. В таких случаях необходимо предусмотреть дренажные системы или выбирать более глубокое заложение, чтобы избежать негативных последствий.
В заключение, правильное определение глубины заложения фундамента – это залог долговечности и устойчивости всего строения. Рекомендуется обращаться к профессиональным инженерам и геологам для проведения необходимых исследований и получения рекомендаций по выбору оптимальной глубины заложения для конкретного проекта.
Выбор арматуры и ее расчет
Арматура является важным элементом в конструкции фундамента, так как она обеспечивает прочность и устойчивость бетонной основы. При выборе арматуры необходимо учитывать несколько факторов, таких как тип фундамента, характеристики грунта, а также нагрузки, которые будут действовать на конструкцию.
Существует несколько типов арматуры, наиболее распространенными из которых являются:
- Стержневая арматура – используется для создания каркасов и усиления бетона. Она может быть гладкой или рифленой, причем рифленая арматура обеспечивает лучшее сцепление с бетоном.
- Проволочная арматура – применяется для армирования тонкослойных конструкций, таких как плиты перекрытия.
- Композитная арматура – изготавливается из стеклопластика или других полимеров, обладает высокой коррозионной стойкостью и легкостью.
Для расчета необходимого количества арматуры следует учитывать следующие параметры:
- Тип фундамента: ленточный, плитный или столбчатый. Каждый из них требует различного количества арматуры.
- Нагрузки на фундамент: необходимо учитывать вес здания, а также дополнительные нагрузки, такие как снег, ветер и сейсмические воздействия.
- Глубина заложения фундамента: чем глубже фундамент, тем больше арматуры может потребоваться для обеспечения его прочности.
Расчет арматуры можно провести по следующей формуле:
А = (σ / f) * V
где:
- А – необходимое количество арматуры (в кг);
- σ – допустимое напряжение в арматуре (в МПа);
- f – прочность бетона на сжатие (в МПа);
- V – объем бетона (в м³).
Кроме того, важно учитывать, что арматура должна быть правильно уложена в бетон. Для этого необходимо следовать рекомендациям по расстоянию между стержнями, а также по их количеству в каждом слое. Обычно для ленточного фундамента используют арматуру диаметром от 10 до 16 мм, а для плитного – от 12 до 20 мм.
Не забывайте также о том, что арматура должна быть защищена от коррозии. Для этого можно использовать специальные антикоррозийные покрытия или выбирать композитные материалы, которые не подвержены коррозии.
В заключение, правильный выбор и расчет арматуры для фундамента – это залог долговечности и надежности всей конструкции. Рекомендуется обращаться к специалистам для проведения точных расчетов и выбора оптимальных материалов, чтобы избежать ошибок и обеспечить безопасность вашего строения.
Учет климатических условий при расчете фундамента
При проектировании фундамента необходимо учитывать климатические условия, так как они оказывают значительное влияние на выбор типа фундамента, его глубину заложения и используемые материалы. Разные климатические зоны характеризуются различными температурами, уровнем осадков, ветровыми нагрузками и другими факторами, которые могут повлиять на долговечность и устойчивость фундамента.
В первую очередь, важно учитывать температуру окружающей среды. В регионах с холодным климатом необходимо закладывать фундамент ниже уровня промерзания грунта, чтобы избежать его повреждения в результате морозного пучения. Для этого необходимо заранее узнать глубину промерзания в конкретной местности, которая может варьироваться от 0,5 до 2 метров в зависимости от региона.
Также следует учитывать уровень осадков. В районах с высоким уровнем осадков необходимо предусмотреть дренажные системы, чтобы избежать застоя воды вокруг фундамента. Это может потребовать дополнительных материалов, таких как дренажные трубы и геотекстиль, а также увеличения размеров фундамента для обеспечения его устойчивости.
Ветровые нагрузки также играют важную роль в расчете фундамента. В регионах с сильными ветрами необходимо учитывать дополнительные нагрузки на конструкцию, что может потребовать использования более прочных материалов и увеличения размеров фундамента. Например, для зданий в таких условиях может потребоваться использование армированного бетона или усиленных стальных конструкций.
Не менее важным аспектом является тип грунта, на котором будет возводиться здание. Разные виды грунтов имеют различные характеристики прочности и сжимаемости. Например, глинистые грунты могут значительно изменять свои свойства в зависимости от влажности, что может привести к неравномерной осадке фундамента. В таких случаях может потребоваться использование свайного фундамента или других решений, которые обеспечат устойчивость конструкции.
Таким образом, учет климатических условий является ключевым этапом в расчете фундамента. Правильный анализ этих факторов поможет избежать серьезных проблем в будущем и обеспечит долговечность и надежность строительной конструкции.
