Монолитные перекрытия играют ключевую роль в обеспечении прочности и надежности зданий, поэтому их расчет требует особого внимания к деталям. В данной статье мы рассмотрим основные аспекты, которые необходимо учесть при проектировании монолитного перекрытия, включая нагрузки, материалы и технологии. Правильный расчет не только гарантирует безопасность эксплуатации помещений, но и способствует долговечности конструкции. Ознакомившись с представленными рекомендациями и видео, вы сможете избежать распространенных ошибок и обеспечить надежность своего проекта.

Для чего нужен расчет монолитного перекрытия

Прочность стен — ключевой фактор надежности здания. Однако не менее важную роль в обеспечении безопасности жильцов, как в частных домах, так и в многоквартирных, играют перекрытия. Устойчивый пол — основа комфортного проживания. Бетонные плиты на этапе проектирования накладывают ограничения из-за фиксированных параметров, в то время как расчет монолитного перекрытия осуществляется с учетом желаемой планировки. Ошибки в этом процессе могут иметь серьезные последствия.

Каждое перекрытие способно выдерживать строго определенную нагрузку, выраженную в килограммах на квадратный метр. Превышение этой нагрузки, например, при изменении планировки через установку перегородок, может привести к трещинам в бетонной структуре. Это ослабляет монолитное основание этажа и может привести к его разрушению. Поэтому расчет должен учитывать запас прочности перекрытия, характеристики бетона, диаметр и количество арматурных прутков, а также их общий вес.

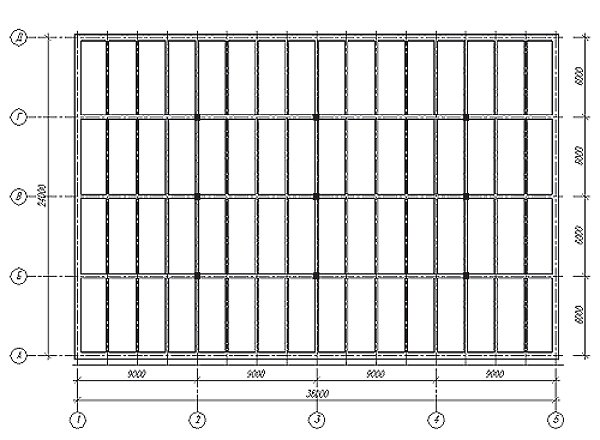

Для усиления монолитного наливного основания можно создавать горизонтальные железобетонные балки под перекрытием, которые выполняют функцию ребер жесткости. Для их проектирования необходимо заранее определить размеры: высоту, ширину и длину. Это и есть основное отличие между балкой и перекрытием, для расчета которого используются параметры, такие как площадь и толщина бетонной заливки. В дальнейшем мы рассмотрим ключевые нормы, которые следует учитывать при заливке плит для обеспечения их достаточной прочности.

Монолитное ж/б перекрытие. От А до Я. Все нюансы и тонкости. Делаем правильно!

На чем основывается расчет железобетонных конструкций

Сборное перекрытие из готовых плит стоит на 15-20% дешевле, чем наливное монолитное основание. Это связано с низкой себестоимостью стандартных железобетонных конструкций, производимых на заводах, в отличие от раствора, который замешивается вручную или в арендованных бетономешалках и заливается в опалубку на месте. Для прочности монолитного основания недостаточно просто залить цементную смесь; необходимо предварительно создать арматурный каркас, что требует значительных трудозатрат. При равной толщине прочность готовых плит и наливных перекрытий оказывается одинаковой.

Рассмотрим основные элементы монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, необходимо установить качественную опалубку для достижения хорошего результата заливки. Не рекомендуется использовать обрезные доски, так как нижняя, потолочная часть плиты должна быть идеально ровной. Для опалубки лучше выбрать толстую ламинированную фанеру, так как бетон к ней прилипает хуже, чем к обычной. Боковые стенки также изготавливаются из фанеры, а подпорки лучше делать из бруса с сечением не менее 100х100 миллиметров.

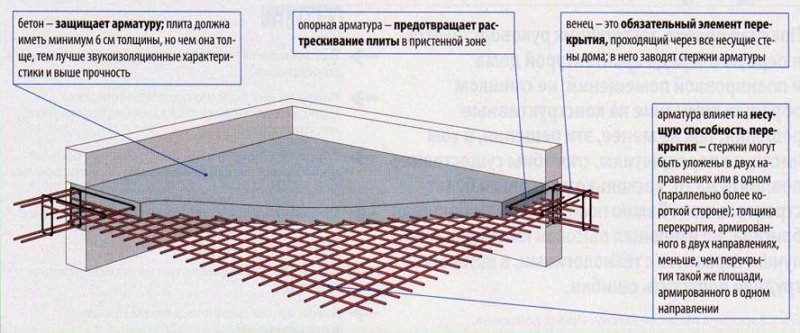

Затем из металлических прутков, связанных проволокой, формируются верхняя и нижняя армирующие сетки, соединенные короткими поперечинами в единый каркас. Не рекомендуется делать ячейки слишком частыми, так как это добавляет лишний вес монолитному основанию, увеличивая его собственную нагрузку. Обычно используется арматура профиля А-II или А-III. Для однорядной вязки диаметр прутка должен быть не менее 12 миллиметров, а для двухрядной – не менее 10 миллиметров. Для поперечин применяются стержни диаметром около 8 миллиметров. Шаг между арматурой следует поддерживать в пределах 0.12 метра.

Для перекрытия значительной площади обязательно необходимы опорные горизонтальные балки, которые также заливаются на месте и требуют армирования.

Чтобы определить запас прочности для монолитного основания, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме должна составлять 150 килограммов с учетом коэффициента запаса 1.3. В итоге получаем значение 150х1.3=195 кг/м². Соотношение толщины плиты к ее площади должно составлять 1:30, то есть для монолитного основания размером 3х2 метра достаточно толщины в 20 сантиметров. Рекомендуется погружать арматуру в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

Расчет железобетонной плиты в ПК ЛИРА-САПР 2012

Интересные факты

Вот несколько интересных фактов, связанных с расчетом монолитного перекрытия:

1. Комплексность расчетов: При проектировании монолитного перекрытия необходимо учитывать не только нагрузки от собственных весов и эксплуатационных нагрузок, но и такие факторы, как температурные деформации, усадка бетона, а также влияние ветра и сейсмических нагрузок. Это делает расчеты достаточно сложными и требует применения специализированного программного обеспечения.

2. Армирование: Правильный выбор и размещение арматуры в монолитном перекрытии критически важны для его прочности и долговечности. Например, в зависимости от типа нагрузки (равномерная или сосредоточенная) и конфигурации перекрытия, может потребоваться использование различных схем армирования, что влияет на общую экономичность конструкции.

3. Экологические аспекты: Современные технологии позволяют использовать переработанные материалы и добавки для бетона, что не только снижает его вес и стоимость, но и уменьшает углеродный след. Например, использование легких заполнителей или добавок на основе отходов может значительно улучшить характеристики монолитного перекрытия и сделать его более устойчивым к внешним воздействиям.

Рассматриваем расчет заливки плиты на примере

Предположим, что площадь загородного дома составляет 50 м², и оба этажа имеют одинаковые размеры. Для нижнего этажа необходимо создать фундамент, который может быть как столбчатым, так и ленточным (если полы будут установлены на деревянные лаги). Стены из строительных блоков выдерживают разные нагрузки в зависимости от материала. При возведении перегородок из газобетона их рекомендуется укрепить вертикальными и горизонтальными железобетонными балками, расположенными по периметру комнаты, чтобы они могли выдерживать нагрузку второго этажа.

Вертикальные балки заливаются поэтапно, небольшими порциями, иначе процесс застывания бетона займет слишком много времени. Горизонтальные опорные конструкции можно отливать одновременно с перекрытием, главное — правильно собрать опалубку. Учитывая площадь монолитного основания второго этажа, потребуется арматурная сетка соответствующего размера. Для защиты краев будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, который будет использоваться для стен. С внутренней стороны укладывается прокладка из жесткого утеплителя, после чего монтируется армирующая сетка. Она будет двухслойной, если толщина перекрытия превышает 15 сантиметров, и однослойной, если меньше.

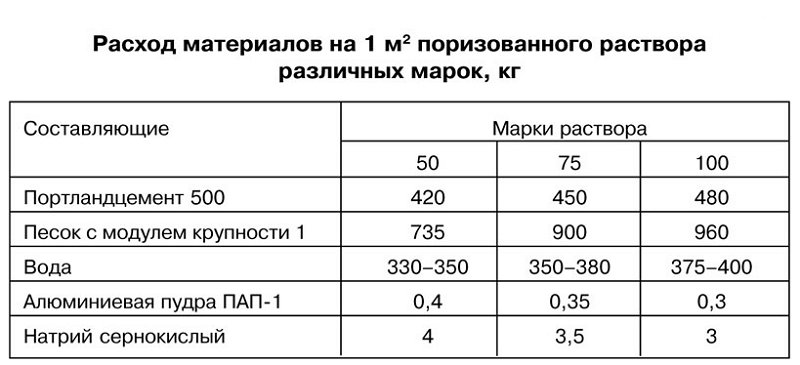

Теперь рассмотрим расход материалов для бетонного раствора. Объем перекрытия можно вычислить по формуле V = S x H, где S — площадь, а H — толщина. Чем прочнее основание, тем лучше, поэтому желательно использовать бетон марки 400. Для этого потребуется цемент марки от 400 до 600, от которого зависит коэффициент водоцементного соотношения. Более детально разобраться в нюансах поможет калькулятор цемента.

Для расчета объема плиты можно использовать известные данные, принимая во внимание пропорции цемента, песка и щебня, например, 1:4:5. В качестве связующего компонента возьмем цемент марки 600, а толщина перекрытия составит 20 сантиметров. В итоге объем раствора будет равен 500.000 см² х 20 см = 10.000.000 см³ или 10 кубометров. Исходя из указанных пропорций, нам потребуется примерно 1 тонна цемента, 4 тонны песка и 5 тонн щебня. Воды понадобится около 600 литров, исходя из коэффициента В/Ц = 0.60 (1000 кг х 0.60). Конечно, расчеты для замеса могут быть более сложными.

Строительство фундамента с монолитным перекрытием

Выбор материалов для монолитного перекрытия

При проектировании монолитного перекрытия одним из ключевых этапов является выбор материалов, которые будут использоваться в процессе его возведения. Правильный выбор материалов не только влияет на прочность и долговечность конструкции, но и на ее стоимость, а также на сроки выполнения работ.

Основным материалом для монолитного перекрытия является бетон. Для его производства используются различные марки цемента, которые определяют прочностные характеристики готового изделия. Наиболее распространенными являются марки М300 и М400, которые обеспечивают необходимую прочность и устойчивость к внешним воздействиям. Важно учитывать, что для различных условий эксплуатации могут потребоваться специальные добавки, такие как пластификаторы, которые улучшают текучесть бетона и уменьшают его водопроницаемость.

Кроме бетона, важным компонентом являются арматурные изделия. Арматура используется для повышения прочности перекрытия на растяжение, что особенно актуально для больших пролетов. Наиболее часто применяются стальные арматурные стержни, которые могут быть гладкими или рифлеными. Выбор диаметра и класса арматуры зависит от расчетных нагрузок и проектных требований. Также стоит учитывать, что для защиты арматуры от коррозии могут использоваться специальные антикоррозийные покрытия или стеклопластиковая арматура.

Не менее важным аспектом является выбор опалубки. Опалубка должна быть прочной, устойчивой и способной выдерживать нагрузки, возникающие в процессе заливки бетона. Существуют различные виды опалубки: деревянная, металлическая и пластиковая. Каждый из этих материалов имеет свои преимущества и недостатки. Например, деревянная опалубка является наиболее доступной, но требует дополнительной обработки для защиты от влаги. Металлическая опалубка, в свою очередь, более долговечна и устойчива к деформациям, но ее стоимость значительно выше.

Также стоит обратить внимание на тепло- и звукоизоляционные материалы, которые могут быть использованы в конструкции перекрытия. Они помогут улучшить комфортность проживания в здании и снизить затраты на отопление. Наиболее распространенными являются минеральная вата, пенополистирол и специальные звукоизоляционные плиты.

В заключение, выбор материалов для монолитного перекрытия – это комплексный процесс, который требует учета множества факторов, включая прочностные характеристики, условия эксплуатации, стоимость и сроки выполнения работ. Правильный выбор материалов позволит обеспечить надежность и долговечность конструкции, а также снизить риски возникновения проблем в будущем.

Учет температурных деформаций в расчетах

При проектировании монолитных перекрытий одним из ключевых аспектов является учет температурных деформаций. Температура оказывает значительное влияние на поведение бетона, что может привести к его повреждению или снижению прочностных характеристик. Поэтому важно правильно рассчитать и предусмотреть возможные деформации, вызванные изменениями температуры.

Температурные деформации возникают из-за термического расширения и сжатия материалов. Бетон, как и другие строительные материалы, имеет свой коэффициент теплового расширения, который составляет примерно 10-12 * 10^-6 °C^-1. Это означает, что при изменении температуры на 1 °C длина элемента может измениться на 10-12 микрон на каждый метр длины. Важно учитывать, что в условиях значительных температурных колебаний, например, в регионах с резко континентальным климатом, эти деформации могут быть весьма значительными.

Для учета температурных деформаций в расчетах необходимо применять специальные методы. Один из них – это метод конечных элементов, который позволяет моделировать поведение конструкции под воздействием различных температурных режимов. При этом важно учитывать не только температурные колебания, но и их распределение по конструкции. Например, верхняя часть перекрытия может нагреваться быстрее, чем нижняя, что приведет к возникновению дополнительных напряжений.

Кроме того, необходимо предусмотреть температурные швы, которые позволяют компенсировать деформации и предотвратить трещинообразование. Температурные швы следует располагать в местах, где ожидаются максимальные деформации, а также в местах соединения различных конструктивных элементов. Ширина шва должна быть рассчитана с учетом максимальных температурных изменений, которые могут произойти в данной климатической зоне.

Также стоит обратить внимание на выбор материалов. Использование бетонов с низким коэффициентом теплового расширения может значительно снизить риск возникновения температурных деформаций. Важно также учитывать влияние арматуры, которая может ограничивать деформации, но в то же время создавать дополнительные напряжения в бетоне.

В заключение, учет температурных деформаций в расчетах монолитных перекрытий является важным этапом проектирования, который требует тщательного анализа и применения современных методов расчета. Правильное проектирование и использование температурных швов, а также выбор соответствующих материалов помогут обеспечить долговечность и надежность конструкции.

Проверка прочности и устойчивости конструкции

При проектировании монолитного перекрытия одной из ключевых задач является проверка прочности и устойчивости конструкции. Этот этап включает в себя множество расчетов и анализов, которые позволяют определить, сможет ли перекрытие выдержать предполагаемые нагрузки и воздействия, а также сохранить свою целостность на протяжении всего срока эксплуатации.

Первым шагом в проверке прочности является определение расчетных нагрузок. К ним относятся:

• Собственная масса перекрытия: учитывается вес всех материалов, из которых состоит перекрытие, включая бетон, арматуру и другие элементы.
• Полезные нагрузки: это нагрузки, которые могут возникнуть в процессе эксплуатации, например, мебель, оборудование, люди и т.д. Полезные нагрузки могут варьироваться в зависимости от назначения помещения.
• Временные нагрузки: нагрузки, которые действуют на перекрытие в течение ограниченного времени, такие как строительное оборудование или временные конструкции.
• Снеговые и ветровые нагрузки: для зданий, расположенных в регионах с определенными климатическими условиями, необходимо учитывать влияние снега и ветра.

После определения всех нагрузок, необходимо провести расчет прочности перекрытия. Для этого используются различные методы, включая:

• Метод предельных состояний: позволяет определить, при каких условиях конструкция перестанет выполнять свои функции, включая как предельные состояния по прочности, так и предельные состояния по деформациям.
• Метод конечных элементов: более сложный и точный метод, который позволяет моделировать поведение конструкции под действием различных нагрузок и выявлять критические зоны.

Важно также учитывать устойчивость конструкции. Устойчивость перекрытия определяется его способностью противостоять различным внешним воздействиям, таким как сдвиги, изгибы и кручения. Для этого необходимо проверить:

• Состояние по изгибу: необходимо убедиться, что максимальные изгибающие моменты не превышают допустимые значения для выбранного материала.
• Состояние по сдвигу: важно проверить, что сдвигающие силы не приведут к разрушению соединений между элементами конструкции.
• Устойчивость к кручению: для некоторых типов перекрытий, особенно с большим пролетом, необходимо учитывать возможность кручения.

Кроме того, необходимо учитывать влияние температурных изменений на прочность и устойчивость конструкции. Бетон и арматура имеют разные коэффициенты теплового расширения, что может привести к возникновению трещин и деформаций. Поэтому важно предусмотреть температурные швы и другие меры, которые помогут минимизировать негативные последствия.

В заключение, проверка прочности и устойчивости монолитного перекрытия — это комплексный процесс, требующий внимательного подхода и учета множества факторов. Правильные расчеты и анализы на этом этапе помогут избежать серьезных проблем в будущем и гарантировать безопасность эксплуатации здания.
