Правильный расчет стропильной системы – ключевой этап в строительстве надежной крыши, который напрямую влияет на долговечность и устойчивость всего здания. В этой статье мы подробно рассмотрим, как правильно определить длину стропил с помощью таблиц, а также предоставим полезные видео-материалы, которые помогут вам освоить монтаж кровельного покрытия. Знание этих нюансов позволит избежать ошибок и обеспечит надежность вашей крыши на долгие годы.
Выбираем стропильную конструкцию
Прочность крыши зависит не только от материала стропильных ног, но и от схемы их монтажа. Например, металлические фермы могут считаться надежным вариантом, но они создают дополнительную нагрузку на стены и фундамент, которые нужно укреплять. Поэтому чаще всего для стропил выбирают древесину, включая брус, доски и планки различных сечений для обрешетки. Кругляк используется гораздо реже.
Древесина обладает хорошей прочностью, но важно правильно соотнести площадь крыши с длиной и сечением опорных элементов. Поэтому мауэрлат (горизонтальные балки, расположенные по верхнему краю стен вдоль всего периметра здания) выбирается с запасом прочности. Все компоненты стропильной системы рассчитываются так, чтобы выдерживать свой собственный вес вместе с кровлей и дополнительными временными нагрузками (как длительными, так и кратковременными). Эти аспекты должны быть учтены на этапе проектирования дома.

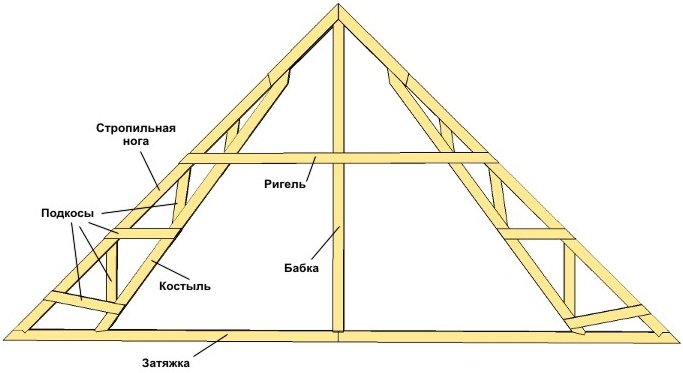

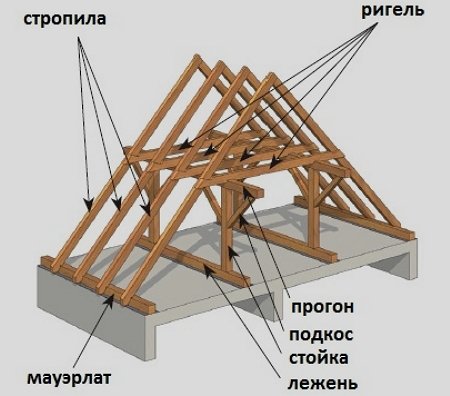

Независимо от конструкции, используются определенные элементы, такие как стропильные ноги, стойки, наклонные подкосы и коньковая балка. Также необходимы ригели и подбалочники, которые обеспечивают жесткость крыши. Основным фактором являются площадь крыши и ее наклон, поэтому расчеты ведутся в первую очередь относительно стропил: их длины, сечения и угла наклона, а также расстояния между ними. Треугольник лучше всего сопротивляется нагрузкам, поэтому эта геометрическая фигура формируется с помощью ригелей, которые устанавливаются в качестве поперечин между стропилами двускатной крыши.

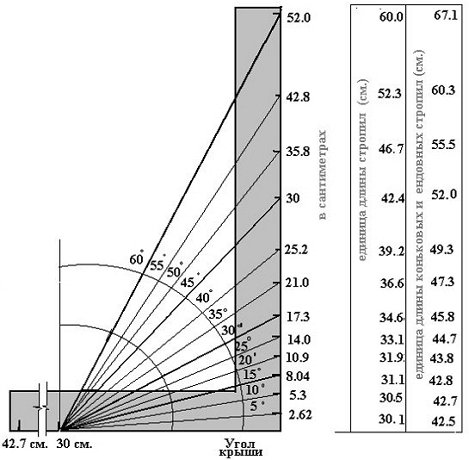

Определение угла наклона скатов
На данном этапе можно обойтись без сложных расчетов, так как угол наклона крыши зависит от выбранного кровельного материала. Существуют диапазоны углов наклона, допустимые для жестких и мягких покрытий, а также для легких и тяжелых материалов. Важно учитывать климат: в регионах с большим количеством осадков угол наклона должен быть более крутым, оптимально в пределах 45-60 градусов. В местах с сильными ветрами уклон следует делать минимальным.
Если вы используете профнастил, благодаря его легкому весу максимальный угол наклона стропил может достигать 35 градусов, а минимальный уклон не должен быть менее 12°. Для металлочерепицы максимальный угол наклона составляет 27°. Минимальный уклон для шифера не должен превышать 22°. Мягкую кровлю укладывают с наклоном от 6° до 15°. Наилучший способ определить зависимость углов наклона от материала и соответствие градусов процентам — использовать таблицы.
Таблица выбора материала по углу уклона кровли
| Вид кровли | Минимальный уклон крыши | в % | в соотношении высоты ската к заложению (формула i = H:L) |
|---|---|---|---|
| Кровли из рулонных битумных материалов: 3 и 4 слоя (наплавляемая кровля) | 0-3° | до 5 % | до 1:20 |
| Ондулин | 5° | 8,7% | 1:11 |
| Волнистые асбоцементные листы (шифер) | 9° | 16% | 1:6 |
| Керамическая черепица | 11° | 19% | 1:6 |
| Битумная черепица | 11° | 19% | 1:5 |
| Металлочерепица | 14° | 25% | |
| Цементно-песчаная черепица | 34° | 67 % | 1:1,5 |
| Деревянная кровля | 39° | 80 % | 1:1.125 |
| Примечание. Заложение – длина проекции ската на горизонтальную поверхность |
Таблица соотношения градусов и процентов
| градусы | % | градусы | % | градусы | % |
|---|---|---|---|---|---|
| 1° | 1,7% | 16° | 28,7% | 31° | 60,0% |
| 2° | 3,5% | 17° | 30,5% | 32° | 62,4% |
| 3° | 5,2% | 18° | 32,5% | 33° | 64,9% |
| 4° | 7,0% | 19° | 34,4% | 34° | 67,4% |
| 5° | 8,7% | 20° | 36,4% | 35° | 70,0% |
| 6° | 10,5% | 21° | 38,4% | 36° | 72,6% |
| 7° | 12,3% | 22° | 40,4% | 37° | 75,4% |
| 8° | 14,1% | 23° | 42,4% | 38° | 78,9% |
| 9° | 15,8% | 24° | 44,5% | 39° | 80,9% |
| 10° | 17,6% | 25° | 46,6% | 40° | 83,9% |
| 11° | 19,3% | 26° | 48,7% | 41° | 86,0% |
| 12° | 21,1% | 27° | 50,9% | 42° | 90,0% |
| 13° | 23,0% | 28° | 53,1% | 43° | 93,0% |
| 14° | 24,9% | 29° | 55,4% | 44° | 96,5% |
| 15° | 26,8% | 30° | 57,7% | 45° | 100% |
Важно помнить, что с увеличением угла наклона крыши увеличивается и ее площадь, что требует большего количества материалов для укладки.
| Параметр | Описание | Рекомендации |
|---|---|---|
| Угол наклона крыши | Угол, под которым расположены стропила | 30° — 45° для большинства крыш |
| Материал стропил | Виды материалов, используемых для стропил | Дерево, металл, композитные материалы |
| Расстояние между стропилами | Расстояние между соседними стропилами | 60 см — 120 см в зависимости от нагрузки |
Интересные факты
Вот несколько интересных фактов о расчете стропильной системы, которые подчеркивают важность надежности крыши:
-
Форма стропильной системы: Разные формы стропильных систем (например, двускатные, односкатные, мансардные) не только влияют на эстетический вид здания, но и на его устойчивость к нагрузкам. Например, двускатные крыши лучше справляются с дождем и снегом, так как их форма способствует стоку воды и снега, что снижает риск повреждений.
-
Материалы и их свойства: При расчете стропильной системы важно учитывать не только вес материалов, но и их прочность и устойчивость к воздействию внешней среды. Например, древесина, используемая для стропил, должна быть обработана от гниения и насекомых, а также иметь соответствующую влажность, чтобы избежать деформаций и трещин.
-
Нагрузки на крышу: Стропильная система должна учитывать не только собственный вес, но и дополнительные нагрузки, такие как снег, ветер и даже возможные землетрясения. В некоторых регионах, где снегопады особенно сильные, проектировщики используют специальные расчеты, чтобы гарантировать, что крыша сможет выдержать максимальные нагрузки, что критически важно для безопасности здания.
Особенности расчета конструкции крыши
Перед расчетом стропильной системы необходимо найти баланс между количеством опорных элементов и общим весом конструкции. Частое размещение стропил может снизить устойчивость к нагрузкам на крышу, а недостаток стропил приведет к потере прочности. Поэтому важно рассчитать все возможные нагрузки, которые делятся на постоянные и временные. Последние подразделяются на кратковременные, длительные и особые.
К кратковременным нагрузкам относится перемещение по крыше, тогда как длительные нагрузки возникают от сильного ветра или снежного покрова. Особые нагрузки появляются в результате таких явлений, как землетрясения или ураганы. Существует множество формул для определения сил, действующих на стропильную конструкцию, однако большинство из них предназначены для профессиональных расчетов с использованием графиков и различных коэффициентов. В большинстве случаев можно воспользоваться более простыми методами, избегая сложных расчетов, связанных с ветровым давлением и сопроматом.
Первый шаг перед расчетом длины стропил — определение нагрузки от снежного покрова. Она рассчитывается по двум параметрам: массе снега на 1 м² поверхности земли в конкретном регионе (P) и коэффициенту, учитывающему перенос веса на кровлю (k). Формула выглядит так: F = Pk, где первое значение берется из таблицы, основанной на карте снеговых регионов:
| Снеговой район | I | II | III | IV | V | VI | VII | VIII |
| Вес снегового покрытия Sg (кгс/м²) | 80 | 120 | 180 | 240 | 320 | 400 | 480 | 560 |
Коэффициент k определяется в зависимости от угла наклона крыши или может не учитываться. Если крыша пологая (менее 25 градусов), снег на ней накапливается почти так же, как на земле, поэтому коэффициент равен 1. При угле наклона от 25 до 60 градусов k = 0,7, что означает, что масса снега будет меньше, чем на горизонтальной поверхности. Если угол наклона превышает 60 градусов, снег не задерживается на крыше, и необходимость в расчете нагрузки отпадает.
Для определения ветрового давления на кровельную конструкцию используется формула W = Woko, где оба значения берутся из соответствующих таблиц. Важно учитывать, что сила ветра зависит от местности, поэтому коэффициент ko определяется в зависимости от типа ландшафта на разных высотах. Выделяют следующие типы: A – открытые побережья, степи, тундра, пустыни; B – открытые городские территории, пригороды, леса (области с препятствиями до 10 метров); C – городские районы с высотными зданиями свыше 25 метров. Значение Wo соответствует стандартной ветровой нагрузке в данной местности и также берется из таблицы.
Таблица изменения коэффициента ветрового давления по типам местности и высотам.
| Высота z, м | Коэффициент k для типов местности | ||
| A | B | C | |
| ≤ 5 | 0,75 | 0,50 | 0,40 |
| 10 | 1,00 | 0,65 | 0,40 |
| 20 | 1,25 | 0,85 | 0,55 |
| 40 | 1,50 | 1,10 | 0,80 |
| 60 | 1,70 | 1,30 | 1,00 |
| 80 | 1,85 | 1,45 | 1,15 |
| 100 | 2,00 | 1,60 | 1,25 |
| 150 | 2,25 | 1,90 | 1,55 |
| 200 | 2,45 | 2,10 | 1,80 |
| 250 | 2,65 | 2,30 | 2,00 |
| 300 | 2,75 | 2,50 | 2,20 |
| 350 | 2,75 | 2,75 | 2,35 |
| ≥ 480 | 2,75 | 2,75 | 2,75 |
| Примечание. Местность, где построен дом, соответствует тому или иному типу при условии, что с наветренной стороны от здания она простирается на расстояние 30h при высоте постройки h до 60 метров и 2 километра для более высоких сооружений. |
Таблица ветровой нагрузки местности (определяется по карте зон ветрового давления).
| Ветровой район | Ia | I | II | III | IV | V | VI | VII |
| Ветровая нагрузка Wo (кгс/м²) | 17 | 23 | 30 | 38 | 48 | 60 | 73 | 85 |
https://youtube.com/watch?v=VrdvARqPADc
Определение сечений элементов каркаса крыши
Расчет стропильной системы начинается с определения нагрузок на кровельную поверхность. Эти нагрузки влияют на многие параметры конструкции. Важно также учитывать длину стропильных ног и расстояние между ними, так как они определяют высоту установки ригеля (затяжки).
Ранее для основных ребер кровельного каркаса использовался брус с большим сечением. В настоящее время чаще применяют широкие доски, которые могут быть усилены накладками. Ширина стропил при длине до 6 метров должна составлять не менее 15 сантиметров, а при длине более 6 метров — не менее 18 сантиметров.
| Нагрузка на крышу, кг/м2 | Угол наклона стропил «φ», в градусах | Шаг стропил, «W», м | Сечение стропил, см | Длина стропил, «L», м | Расстояние между ригелем и мауэрлатом, м | |||
|---|---|---|---|---|---|---|---|---|
| Длина проекции стропил, м | ||||||||
| 3 | 3,5 | 3 | 3,5 | 3 | 3,5 | |||
| 160 | 25 | 1,8 | 5х12 | 5х14 | 3,3 | 3,90 | 2,15 | 2,40 |
| 30 | 5х13 | 5х15 | 3,45 | 4,0 | 2,3 | 2,70 | ||
| 35 | 5х13 | 5х16 | 3,65 | 4,30 | 2,45 | 2,80 | ||
| 40 | 5х14 | 5х17 | 3,90 | 4,60 | 2,60 | 3,05 | ||
| 45 | 5х16 | 5х14- 2шт.* | 4,25 | 4,95 | 2,85 | 3,30 | ||
| 194 | 25 | 5х13 | 5х15 | 3,3 | 3,90 | 2,15 | 2,40 | |
| 30 | 5х14 | 5х16 | 3,45 | 4,0 | 2,3 | 2,70 | ||
| 35 | 5х14 | 5х16 | 3,65 | 4,30 | 2,45 | 2,80 | ||
| 40 | 5х15 | 5х14- 2шт.* | 3,90 | 4,60 | 2,60 | 3,05 | ||
| 45 | 5х16 | 5х15- 2шт.* | 4,25 | 4,95 | 2,85 | 3,30 | ||
| 238 | 25 | 5х13 | 5х16 | 3,3 | 3,90 | 2,15 | 2,40 | |
| 30 | 5х14 | 5х17 | 3,45 | 4,0 | 2,3 | 2,70 | ||
| 35 | 5х15 | 5х17 | 3,65 | 4,30 | 2,45 | 2,80 | ||
| 40 | 5х16 | 5х15- 2шт.* | 3,90 | 4,60 | 2,60 | 3,05 | ||
| 45 | 5х14- 2шт.* | 5х16- 2шт.* | 4,25 | 4,95 | 2,85 | 3,30 | ||
| 279 | 25 | 5х14 | 5х17 | 3,3 | 3,90 | 2,15 | 2,40 | |
| 30 | 5х15 | 5х14- 2шт.* | 3,45 | 4,0 | 2,3 | 2,70 | ||
| 35 | 5х16 | 5х15- 2шт.* | 3,65 | 4,30 | 2,45 | 2,80 | ||
| 40 | 5х17 | 5х16- 2шт.* | 3,90 | 4,60 | 2,60 | 3,05 | ||
| 45 | 5х15- 2шт.* | 5х17- 2шт.* | 4,25 | 4,95 | 2,85 | 3,30 | ||
| 279 | 25 | 1,5 | 5х13 | 5х16 | 3,3 | 3,90 | 2,15 | 2,40 |
| 30 | 5х14 | 5х17 | 3,45 | 4,0 | 2,3 | 2,70 | ||
| 35 | 5х15 | 5х14- 2шт.* | 3,65 | 4,30 | 2,45 | 2,80 | ||
| 40 | 5х16 | 5х15- 2шт.* | 3,90 | 4,60 | 2,60 | 3,05 | ||
| 45 | 5х17 | 5х16- 2шт.* | 4,25 | 4,95 | 2,85 | 3,30 |
Размеры остальных элементов каркаса также должны соответствовать. Для мауэрлата предпочтительны размеры 15х15, 15х10 или 10х10 сантиметров. Ендовы изготавливаются из бруса 20х10 сантиметров, как и прогоны, но последние могут быть меньшего размера, например, 15х10 и 10х10. Ригели, выполняющие функцию затяжек, обычно имеют размеры 15х5 см, а лежни, укладываемые под стойки, изготавливаются с размерами 20х10 или 15х10 см. Стойки делают из бруса 15х15 или 10х10 см. Для подкосов выбирают пиломатериалы с сечением 15х5 см.
Учет климатических условий региона
При проектировании стропильной системы крыши одним из ключевых факторов, который необходимо учитывать, являются климатические условия региона, где будет возводиться здание. Эти условия напрямую влияют на выбор материалов, конструктивные решения и общую надежность крыши.
Первым шагом в учете климатических условий является анализ среднегодовых температур, осадков, ветровых нагрузок и других метеорологических факторов. Например, в регионах с холодным климатом необходимо предусмотреть более мощные стропила, способные выдерживать значительные снеговые нагрузки. В то время как в теплых и сухих регионах можно использовать более легкие конструкции, так как риск снеговых осадков минимален.
Ветровые нагрузки также играют важную роль в расчете стропильной системы. Ветер может создавать значительные силы, действующие на крышу, особенно в районах, подверженных ураганам или сильным бурям. Поэтому необходимо учитывать не только средние значения ветровых нагрузок, но и экстремальные случаи, которые могут возникнуть в результате природных катастроф. Для этого используются специальные таблицы и методики расчета, основанные на данных метеорологических наблюдений.
Кроме того, важно учитывать уровень влажности и количество осадков в регионе. В районах с высокой влажностью и частыми дождями необходимо выбирать материалы, устойчивые к гниению и коррозии. Это может быть, например, обработанная древесина или металл с защитным покрытием. Также стоит обратить внимание на систему водоотведения, чтобы избежать накопления воды на крыше, что может привести к ее повреждению.
Не менее важным аспектом является учет возможных природных явлений, таких как снеговые лавины, землетрясения или наводнения. В таких случаях проектирование стропильной системы должно включать дополнительные меры безопасности, чтобы обеспечить устойчивость и долговечность конструкции.
В заключение, учет климатических условий региона является неотъемлемой частью расчета стропильной системы. Правильный анализ и выбор конструктивных решений помогут создать надежную и долговечную крышу, способную выдерживать все природные испытания, что в конечном итоге обеспечит безопасность и комфорт проживания в здании.
Выбор материалов для стропильной системы
При проектировании стропильной системы крыши одним из ключевых этапов является выбор материалов. Правильный выбор материалов не только влияет на долговечность и надежность конструкции, но и определяет ее стоимость, вес и эстетические характеристики. Рассмотрим основные материалы, используемые для стропильных систем, их преимущества и недостатки.
Дерево
Дерево – традиционный и наиболее распространенный материал для стропил. Оно обладает хорошими прочностными характеристиками, легкостью и простотой обработки. Основные виды древесины, используемые в строительстве, это сосна, ель и лиственница. Деревянные стропила могут быть как цельными, так и клееными. Клееные конструкции обеспечивают большую прочность и устойчивость к деформациям.
Преимущества:
- Экологичность и натуральность материала;
- Хорошие теплоизоляционные свойства;
- Низкий вес, что снижает нагрузку на фундамент;
- Простота монтажа и возможность создания различных форм.
Недостатки:
- Подверженность гниению и воздействию насекомых;
- Необходимость обработки антисептиками и огнезащитными составами;
- Сравнительно высокая стоимость качественной древесины.
Металл
Металлические стропила, чаще всего из стали или алюминия, становятся все более популярными благодаря своей прочности и долговечности. Они могут быть использованы в конструкциях, где требуются большие пролеты и высокая нагрузка.
Преимущества:
- Высокая прочность и устойчивость к нагрузкам;
- Долговечность и стойкость к внешним воздействиям;
- Не требует дополнительной обработки для защиты от гниения.
Недостатки:
- Большой вес, что может потребовать усиления фундамента;
- Проводимость тепла, что требует дополнительных теплоизоляционных мер;
- Коррозия, если не использовать качественные защитные покрытия.
Бетон
Бетонные стропила применяются реже, но могут быть использованы в специфических случаях, например, в промышленных зданиях. Они обеспечивают отличную прочность и устойчивость к огню.
Преимущества:
- Высокая прочность и долговечность;
- Устойчивость к огню и воздействию химических веществ;
- Не требует дополнительной обработки.
Недостатки:
- Большой вес, что требует мощного фундамента;
- Сложность монтажа и необходимость использования специализированной техники;
- Низкие теплоизоляционные свойства.
Комбинированные материалы
В современных стропильных системах часто используются комбинированные материалы, которые сочетают в себе преимущества различных видов. Например, стальные элементы могут быть использованы в сочетании с деревянными для создания легких и прочных конструкций.
При выборе материалов для стропильной системы необходимо учитывать не только их характеристики, но и климатические условия, в которых будет эксплуатироваться здание, а также его архитектурные особенности. Правильный выбор обеспечит надежность и долговечность крыши, а также снизит затраты на ее обслуживание в будущем.
Монтаж и крепление стропил
Монтаж стропильной системы является одним из ключевых этапов строительства крыши, так как от правильности выполнения этого процесса зависит не только долговечность конструкции, но и безопасность всего здания. Стропила представляют собой наклонные балки, которые поддерживают кровлю и распределяют нагрузку на стены и фундамент. Важно учитывать несколько аспектов при монтаже и креплении стропил.
1. Подготовка к монтажу
Перед началом монтажа необходимо тщательно подготовить все необходимые материалы и инструменты. Стропила могут быть выполнены из дерева, металла или комбинированных материалов. Для деревянных стропил важно использовать качественную древесину, обработанную антисептиками для защиты от гниения и насекомых. Также следует проверить все элементы на наличие дефектов и трещин.
2. Расчет углов и длины стропил
Перед установкой стропил необходимо произвести точные расчеты их длины и углов наклона. Угол наклона стропил зависит от типа крыши и климатических условий региона. Для этого можно использовать специальные программы или обратиться к проектировщикам. Правильный расчет углов позволяет избежать проблем с водоотведением и снегозадержанием.

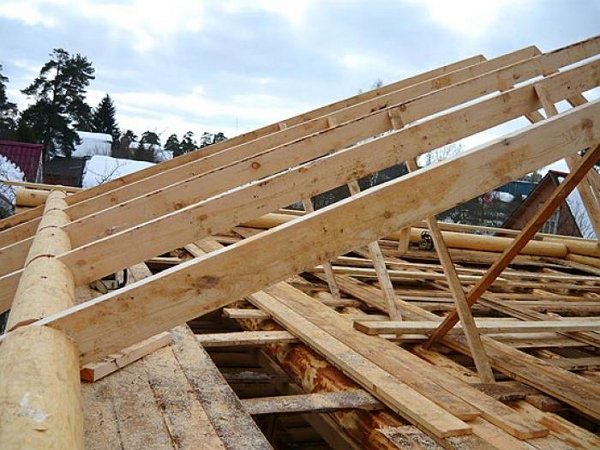

3. Установка стропил
Монтаж стропил начинается с установки первой пары, которая служит опорой для последующих элементов. Стропила устанавливаются на мауэрлат — горизонтальную балку, закрепленную на стенах здания. Для обеспечения надежности крепления используются металлические уголки, анкеры или специальные крепежные элементы. При установке стропил важно следить за их вертикальностью и горизонтальностью, используя уровень.
4. Крепление стропил
Крепление стропил должно быть выполнено с учетом всех нагрузок, которые будут действовать на крышу. Для этого применяются различные виды крепежа: гвозди, саморезы, болты и скобы. Важно, чтобы крепежные элементы были рассчитаны на соответствующие нагрузки и соответствовали материалу стропил. Например, для деревянных стропил лучше использовать оцинкованные гвозди или саморезы, чтобы избежать коррозии.
5. Укрепление стропильной системы
Для повышения прочности стропильной системы рекомендуется использовать дополнительные элементы, такие как распорки и подкосы. Они помогают распределить нагрузку и предотвратить прогиб стропил. Распорки устанавливаются между стропилами и мауэрлатом, а подкосы — между стропилами и верхней частью стены. Это особенно важно для крыш с большим углом наклона или в регионах с сильными ветрами и снегопадами.
6. Проверка и контроль качества
После завершения монтажа стропильной системы необходимо провести проверку всех соединений и креплений. Убедитесь, что все элементы установлены правильно и надежно закреплены. Рекомендуется также провести визуальный осмотр на предмет наличия трещин или деформаций. В случае обнаружения недостатков их следует устранить до начала укладки кровельного материала.
Таким образом, монтаж и крепление стропил — это ответственный процесс, требующий внимательности и точности. Правильное выполнение всех этапов гарантирует надежность и долговечность крыши, что в свою очередь обеспечивает комфорт и безопасность в вашем доме.
