Угловая струбцина – это незаменимый инструмент в арсенале как профессиональных мастеров, так и любителей DIY, позволяющий надежно фиксировать детали под нужным углом. В этой статье мы подробно рассмотрим, чем угловая струбцина отличается от других зажимных устройств, а также представим различные виды струбцин, их особенности и области применения. Кроме того, в видео мы покажем, как создать собственный вариант этого полезного приспособления, что сделает вашу работу более эффективной и удобной.

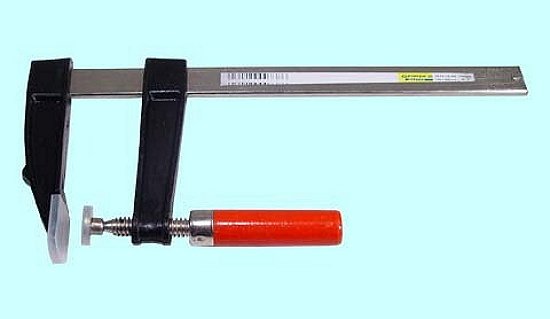

Струбцины столярные как пример принципа работы инструмента

Столярные струбцины изготавливаются из металла и дерева. Некоторые устройства для временного крепления также называют струбцинами, хотя это не совсем корректно. К таким устройствам относятся мясорубки, настольные лампы и тиски. Главное преимущество струбцины — возможность свободно использовать обе руки, установив её на рабочей поверхности. В последние годы появились модели, позволяющие работать и одной рукой.

Существует категория инструментов, известных как рычажные струбцины. Они основаны не только на осевой системе, но и на рычаге. Их часто называют прижимами, зажимами или быстрозажимными устройствами, обеспечивающими быструю фиксацию. Для создания значительной зажимной силы достаточно небольшого усилия. Чтобы быстро зафиксировать деталь, нужно всего лишь переместить зажимную рукоятку. Простая ручная струбцина состоит из основной рамы или скобы и подвижных элементов с зажимами, выполненными в виде винта или рычага. Основная задача этого инструмента — фиксировать подвижную часть и регулировать силу сжатия.

Разные модели струбцин отличаются по механизму, поэтому их можно разделить на несколько классов:

• винтовые;
• монтажные;
• угловые;
• быстрозажимные;
• ручные.

При выборе инструмента важно учитывать рабочий ход и расстояние, на которое могут раздвигаться фиксирующие элементы. Наиболее удобны устройства с максимальными показателями этих параметров. С большими размерами можно работать с более крупными деталями; размеры могут варьироваться от 20 до 350 мм в различных моделях. Теперь рассмотрим подробнее каждую из разновидностей струбцин.

Струбцины столярные brigadier

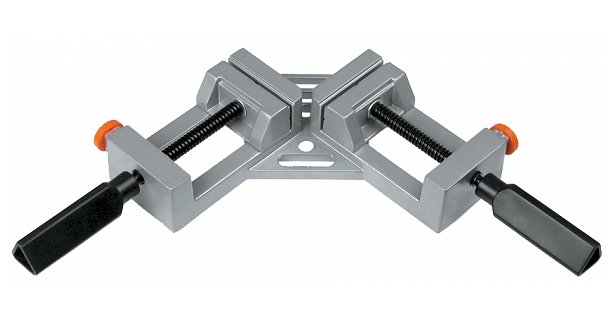

Струбцина угловая и другие конструкции – краткая характеристика

Винтовые зажимные устройства имеют винт и T-образную рукоятку. При вращении рукоятки губки сжимаются, а при обратном движении – разжимаются. Эти струбцины часто используются для фиксации труб в сантехнических работах. Угловая струбцина поддерживает заготовки под прямым углом, что делает её незаменимой в слесарных задачах. Они отличаются высокой прочностью благодаря дюралюминию и удобству, так как имеют специальные монтажные отверстия для крепления на верстаке.

Конструкция таких струбцин идеально подходит для удержания рамных элементов, уголков и других деталей во время склеивания.

Монтажные струбцины предназначены для зажима и фиксации железобетонных плит и других строительных материалов, используемых в возведении зданий. Для этих целей зажимы изготавливаются из высокопрочных металлов, что позволяет удерживать тяжелые конструкции в процессе строительных и ремонтных работ. Несмотря на сложность выполняемой работы, конструкция таких струбцин проста, что подтверждается их чертежами. Они считаются одними из самых надежных.

Работники без специальной квалификации могут легко использовать и ремонтировать их. Этот тип приспособлений также применяется для фиксации труб и других коммуникационных элементов. С их помощью можно надежно зафиксировать круглые или овальные детали с различными диаметрами. Основное отличие таких струбцин – наличие нескольких точек крепления, что обеспечивает надежное соединение трубопроводных участков и подготовку конструкции к сварочным работам.

Быстрозажимные струбцины считаются наиболее эффективными. При работе с деталями может возникнуть необходимость в их перемещении, и в таких случаях важна мгновенная реакция. Пользователь может легко передвинуть рукоятку зажима и надежно зафиксировать деталь. Поэтому быстрозажимные струбцины оснащены накладками, а система осей и рычагов позволяет управлять зажимом одной рукой.

Ручные струбцины, известные также как пружинные зажимы, имеют две рукоятки. При их разведении основные зажимные части быстро расходятся, а при обратном движении сходятся и фиксируют предмет. Благодаря пружинному механизму усилия пользователя значительно уменьшаются. Этот тип струбцин используется для склеивания мелких деталей или удержания небольших предметов из мягких материалов, таких как картон, дерево или пластик. Кроме основных типов струбцин, существуют специализированные, такие как кулачковые, клиновые, угловые, струбцины с глубокими пазами и специальные модели для стульев.

Обзор струбцин

Интересные факты

Вот несколько интересных фактов о угловых струбцинах и других зажимных устройствах:

1. Историческое использование: Угловые струбцины и другие зажимные устройства имеют долгую историю, уходящую корнями в древние времена. Первые примитивные зажимы использовались ремесленниками для соединения деревянных деталей, и с тех пор технологии их производства и дизайна значительно эволюционировали.

2. Разнообразие форм и функций: Угловые струбцины бывают различных форм и размеров, что позволяет использовать их в самых разных областях — от столярного дела до металлообработки. Например, существуют специальные струбцины для работы с круглыми деталями, а также зажимы для создания угловых соединений в мебели.

3. Инновационные материалы: Современные зажимные устройства часто изготавливаются из высокопрочных и легких материалов, таких как алюминий и композиты, что делает их более удобными в использовании и долговечными. Некоторые модели даже имеют встроенные механизмы для быстрого зажима и освобождения, что значительно ускоряет рабочий процесс.

Эти факты подчеркивают важность и многообразие зажимных устройств в различных областях производства и ремесел.

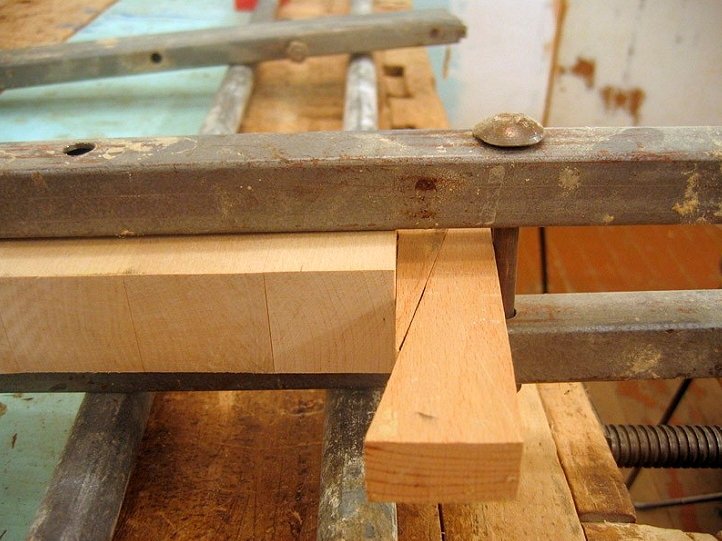

Как сделать струбцину – создаем инструмент сами

Если вы хотите, чтобы в вашей работе вас поддерживала собственная струбцина, давайте вместе создадим простую модель своими руками.

Как сделать струбцину своими руками — пошаговая схема

Шаг 1: Подбираем детали

Перед сборкой устройства убедитесь, что у вас есть все необходимые материалы. Вам понадобятся: две шпильки с резьбой длиной около 200 мм и диаметром 5 мм; две шпильки такого же сечения, но длиной 120 мм; гайки соответствующего размера; две фанерные пластины размером 15х150х200 мм; а также две рейки размером 20х40х240 мм (рекомендуется использовать бруски из твердых пород дерева).

Шаг 2: Собираем основание

Самодельные струбцины обычно фиксируются на рабочем столе с помощью брусков, которые крепят зажим к верстаку. В брусках сверлят два отверстия, чтобы гайки со шпильками плотно соприкасались. Для устойчивости и надежности нижний брус следует разместить горизонтально, а верхний — установить ребром к столешнице. Затем необходимо установить фанерные дощечки и приложить к ним брусок, который будет крепиться к столу. Важно, чтобы нижний край досок находился ниже брусочка как минимум на 3 см. Все три элемента должны быть просверлены насквозь для вставки шпилек в дальнейшем.

Шаг 3: Делаем зажим

Одну из досок нужно надежно прикрепить к нижнему брусу. В качестве зажима используется вторая доска. Эта конструкция захватывает детали с помощью подвижной полоски фанеры, а короткие шпильки фиксируют струбцину на поверхности стола. Длинные шпильки определяют рабочий ход, а гайки обеспечивают фиксацию подвижной части и позволяют регулировать силу зажима. В этой конструкции гайки выполняют роль рычагов. Теперь вы знаете, как изготовить струбцину. Однако стоит отметить, что самодельные инструменты могут иметь ограниченную прочность. Тем не менее, для простых домашних задач они станут отличными помощниками.

Струбцина своими руками.Подробный процесс изготовления.

Применение угловых струбцин в различных отраслях

Угловые струбцины являются незаменимым инструментом в различных отраслях, включая деревообработку, металлообработку, строительство и даже в художественных ремеслах. Их основная функция заключается в обеспечении надежного зажима деталей под углом, что позволяет значительно упростить процесс сборки и соединения элементов.

В деревообработке угловые струбцины часто используются для создания каркасов, рам и других конструкций, где требуется точное соединение под углом 90 градусов. Они позволяют мастерам фиксировать детали в нужном положении, что особенно важно при выполнении сложных соединений, таких как шиповые или ласточкины хвосты. Благодаря этому, угловые струбцины помогают избежать перекосов и обеспечивают высокую точность сборки.

В металлообработке угловые струбцины также находят широкое применение. Они используются для фиксации металлических деталей во время сварки, что позволяет обеспечить стабильность и точность соединений. В этом случае угловые струбцины помогают предотвратить деформацию материалов под воздействием высоких температур, что особенно важно для достижения прочных и долговечных сварных швов.

Строительная отрасль также активно использует угловые струбцины, особенно при монтаже каркасных конструкций и установке оконных и дверных рам. Они позволяют быстро и эффективно зафиксировать элементы в нужном положении, что значительно ускоряет процесс строительства и повышает его качество. Угловые струбцины могут быть использованы как для временного, так и для постоянного крепления, что делает их универсальным инструментом для строителей.

В художественных ремеслах, таких как создание мебели или художественная резьба, угловые струбцины помогают мастерам достигать высокой точности и аккуратности в работе. Они позволяют фиксировать детали во время обработки, что особенно важно при выполнении сложных узоров или форм. Использование угловых струбцин в таких случаях способствует улучшению качества конечного продукта и уменьшению времени на его изготовление.

Таким образом, угловые струбцины являются важным инструментом в различных отраслях, обеспечивая надежный зажим и точность соединений. Их применение позволяет значительно упростить и ускорить процессы сборки и монтажа, что делает их незаменимыми в работе профессионалов и любителей.

Сравнение угловых струбцин с другими типами зажимных устройств

Угловые струбцины и другие зажимные устройства играют важную роль в различных областях, таких как деревообработка, металлообработка и строительство. Каждое из этих устройств имеет свои уникальные характеристики, преимущества и недостатки, что делает их подходящими для различных задач.

Угловые струбцины, как правило, используются для соединения деталей под углом, что делает их незаменимыми при сборке рам, каркасов и других конструкций, где требуется точное выравнивание. Они обеспечивают надежное зажатие и стабильность, что особенно важно при работе с материалами, которые могут деформироваться под давлением. Угловые струбцины могут иметь различные размеры и конструкции, что позволяет выбрать наиболее подходящий вариант для конкретной задачи.

Сравнивая угловые струбцины с другими типами зажимных устройств, такими как параллельные струбцины, быстрозажимные струбцины и струбцины с ручным приводом, можно выделить несколько ключевых аспектов:

• Функциональность: Параллельные струбцины обеспечивают равномерное зажатие по всей длине детали, что делает их идеальными для работы с широкими панелями или плитами. В отличие от них, угловые струбцины предназначены для работы с угловыми соединениями и могут не обеспечивать такую же степень равномерности зажатия.
• Скорость работы: Быстрозажимные струбцины позволяют значительно сократить время на зажатие и раскрепление деталей. Они идеально подходят для быстрого прототипирования и мелкосерийного производства. Однако угловые струбцины, как правило, требуют больше времени на установку, так как необходимо точно выровнять детали под углом.
• Прочность и надежность: Угловые струбцины часто обеспечивают более надежное соединение, особенно при работе с тяжелыми материалами. Их конструкция позволяет равномерно распределять нагрузку, что снижает риск повреждения деталей. В то же время, другие типы струбцин могут быть менее устойчивыми при больших нагрузках.
• Универсальность: Некоторые зажимные устройства, такие как струбцины с ручным приводом, могут быть использованы в различных ситуациях, включая зажатие круглых и плоских деталей. Угловые струбцины, хотя и специализированы, могут быть менее универсальными, но их точность и надежность в угловых соединениях делают их незаменимыми в определенных задачах.

В заключение, выбор между угловыми струбцинами и другими зажимными устройствами зависит от конкретных требований проекта. Угловые струбцины идеально подходят для задач, требующих точного углового соединения, в то время как другие типы зажимов могут быть более эффективными для широких и разнообразных задач. Понимание особенностей каждого типа зажимного устройства поможет выбрать наиболее подходящее решение для достижения наилучших результатов в работе.

Советы по выбору и использованию струбцин для домашних мастеров

Выбор и использование струбцин — это важный аспект работы любого домашнего мастера, который стремится к качеству и точности в своих проектах. Правильная струбцина может значительно облегчить процесс сборки, склеивания и других операций, требующих надежного зажима. В этом разделе мы рассмотрим ключевые моменты, которые помогут вам сделать правильный выбор и эффективно использовать струбцины в своих работах.

1. Определите тип струбцины, который вам нужен

Существует множество типов струбцин, и выбор правильного типа зависит от конкретной задачи. Например, угловые струбцины идеально подходят для создания прямых углов при сборке мебели, тогда как струбцины с параллельными губками обеспечивают равномерное давление на зажимаемые детали. Рассмотрите также такие варианты, как быстрозажимные струбцины, которые позволяют быстро фиксировать детали без необходимости в дополнительных инструментах.

2. Обратите внимание на размер и мощность зажима

Размер струбцины должен соответствовать размеру ваших деталей. Если вы работаете с крупными элементами, выбирайте струбцины с большим зажимным усилием и длиной губок. Мощность зажима также важна: недостаточное давление может привести к некачественному соединению, в то время как слишком сильное давление может повредить материал. Убедитесь, что струбцина подходит для работы с теми материалами, которые вы используете.

3. Изучите материалы и конструкцию струбцин

Струбцины изготавливаются из различных материалов, включая сталь, алюминий и пластик. Стальные струбцины обычно более прочные и долговечные, но могут быть тяжелыми. Алюминиевые струбцины легче, но могут быть менее устойчивыми к повреждениям. Пластиковые струбцины часто используются для легких работ, но могут не выдерживать больших нагрузок. Выбирайте материал в зависимости от ваших потребностей и частоты использования.

4. Учитывайте дополнительные функции

Некоторые струбцины имеют дополнительные функции, которые могут значительно упростить работу. Например, модели с регулируемыми губками позволяют зажимать детали разных толщин, а струбцины с поворотными губками могут использоваться для работы с угловыми соединениями. Также обратите внимание на наличие быстросъемных механизмов, которые ускоряют процесс зажима и освобождения деталей.

5. Правильное использование струбцин

Для достижения наилучших результатов важно правильно использовать струбцины. Убедитесь, что губки струбцины находятся в правильном положении относительно зажимаемых деталей. Избегайте перекоса, который может привести к повреждению материала. При зажиме старайтесь равномерно распределять давление, чтобы избежать появления трещин или деформаций. Если вы работаете с деликатными материалами, используйте прокладки между губками струбцины и зажимаемыми деталями для защиты поверхности.

6. Хранение и обслуживание струбцин

Правильное хранение и обслуживание струбцин помогут продлить их срок службы. Храните струбцины в сухом месте, чтобы избежать коррозии, и периодически проверяйте их на наличие повреждений. Если струбцина начинает заедать, используйте смазку для механизмов, чтобы обеспечить плавность работы. Регулярное обслуживание позволит вам избежать неожиданных проблем во время работы.

Следуя этим советам, вы сможете выбрать и использовать струбцины более эффективно, что значительно упростит выполнение ваших проектов и повысит качество работы.
